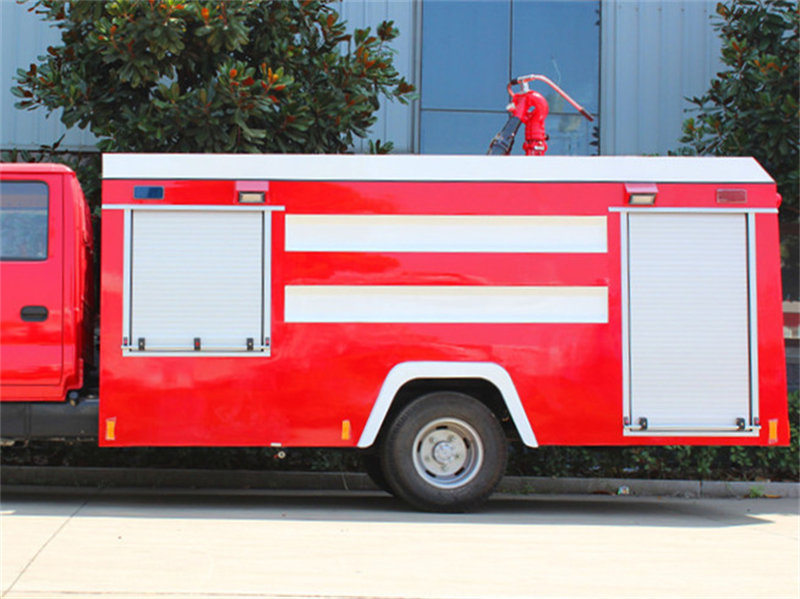

مبدأ هيكل شاحنة إطفاء الحرائق الرغوية HOWO Sinotruk

بفضل عملية تصنيعها المتقنة، وتقنيتها الأساسية المتقدمة، وتصميمها الهيكلي العلمي، ومزاياها العملية الشاملة، أصبحت شاحنة إطفاء رغوية احترافية مزودة بهيكل شاحنة سينوتروك خفيفة، من المعدات الأساسية للإنقاذ في حالات الطوارئ في مكافحة الحرائق الحضرية، والمؤسسات الصناعية والتعدينية، وقطاعات البتروكيماويات، وغيرها من المواقع. بدءًا من قوة الإطفاء وكفاءته وصولًا إلى سهولة التشغيل، خضعت جميع المعايير الفنية لهذه الشاحنة الخفيفة من هوو لتحسينات دقيقة لتلبية احتياجات عمليات الإنقاذ الفعلية، مع تحقيق التوازن بين الاحترافية والموثوقية.

⇒ المزايا الأساسية:

1. مزود بمحرك YC4E140-33، بقوة تصل إلى 105 كيلوواط، مما يوفر خرج طاقة قوي ومستقر.

2. مجهزة بمضخة حريق تعمل بضغط جوي من طراز CB10/40، معدل تدفق مصنف 40 لتر/ثانية، ضغط مصنف 1.0 ميجا باسكال، أقصى عمق شفط 7 أمتار، وقت التحضير ≤35 ثانية.

3. مدى نفث الماء ≥ 60 مترًا، مدى نفث الرغوة ≥ 48 مترًا، دوران أفقي 360 درجة، و -35 درجة～دوران رأسي بزاوية 70 درجة، مما يتيح تغطية إخماد الحرائق لمسافات طويلة وبدون زوايا ميتة.

4. بفضل تجهيزها بمضخة حلقية من نوع PH64 لتوزيع الرغوة، يمكن تعديل نسبة الخلط بمرونة بين 3% و 6%، مع معدل تدفق خلط أقصى يبلغ 64 لتر/ثانية.

5. يمكن أن يشكل بسرعة طبقة كثيفة من الرغوة تغطي الحريق، مما يؤدي إلى قمعه من خلال آليات متعددة للتغطية والتبريد والاختناق، وعزل الأكسجين بشكل فعال.

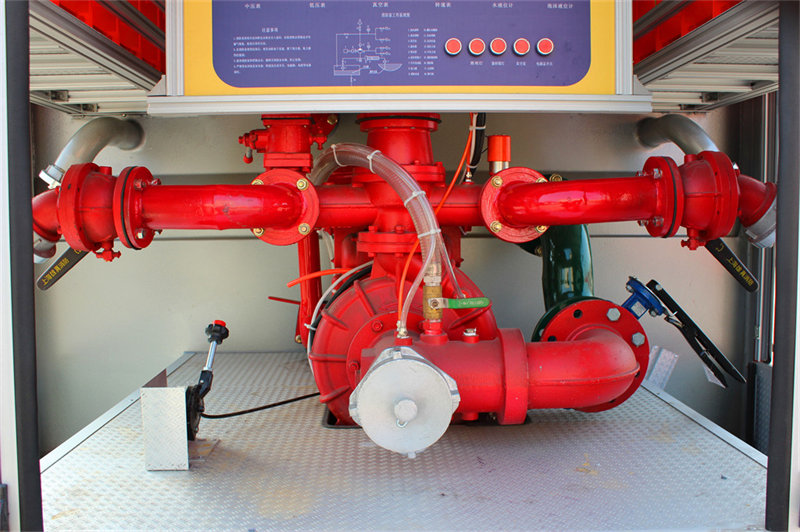

6. تم دمج أدوات ومفاتيح إضافية في لوحة التحكم، مع وجود مقاييس الضغط ومقاييس الفراغ وشاشات عرض مستوى السائل بشكل واضح، مما يسهل التشغيل الدقيق.

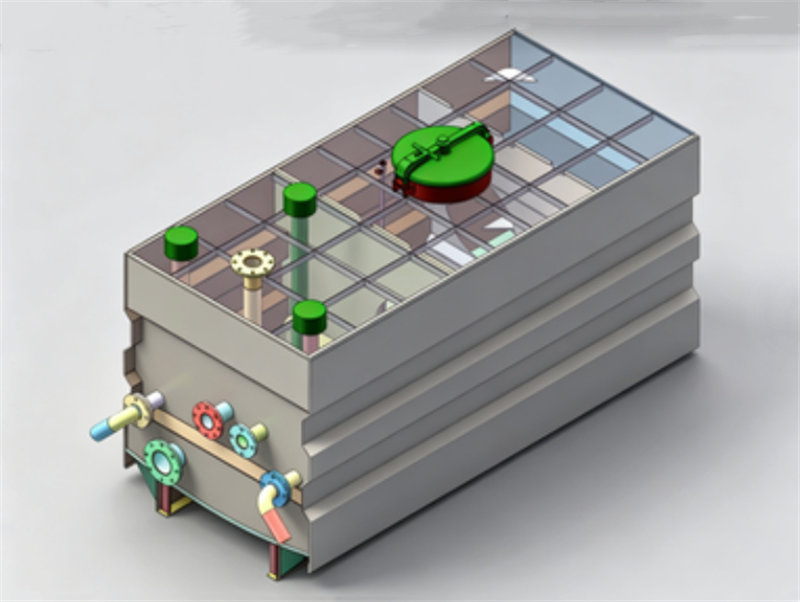

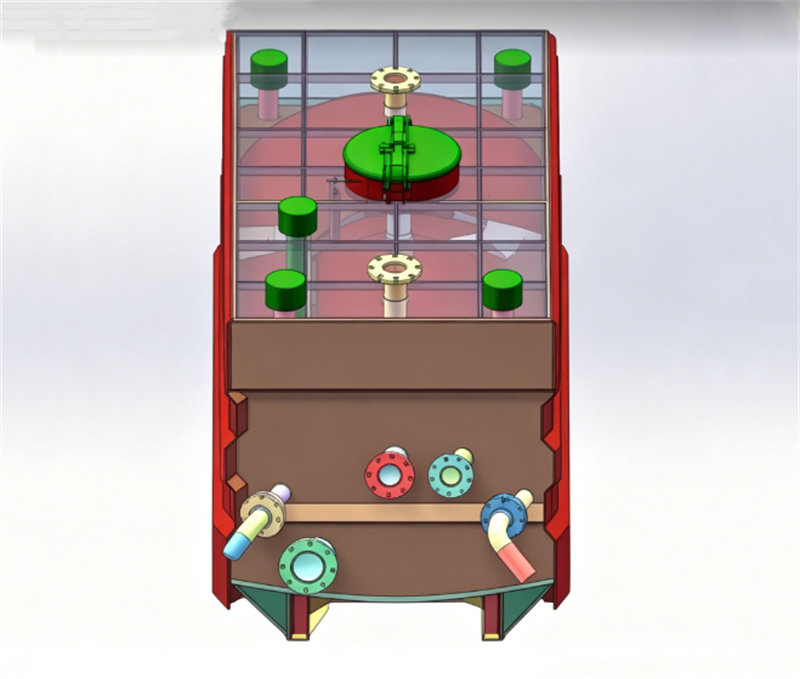

⇒ جسم الخزان:

✺تبلغ السعة الإجمالية للسوائل 4.0 متر مكعب، بما في ذلك خزان مياه سعة 3000 لتر وخزان رغوة سعة 1000 لتر.

✺خزانات مصنوعة من صفائح فولاذية ملحومة عالية الجودة، مع معالجة داخلية مضادة للتآكل. يبلغ سمك الصفيحة السفلية 4 مم، بينما يبلغ سمك الصفائح الجانبية وصفائح منع التسرب 3 مم، أما الصفيحة العلوية فهي مصنوعة من فولاذ كربوني مضلع بسمك 3 مم، مما يحقق توازناً مثالياً بين مقاومة التآكل والمتانة الهيكلية.

✺خزان الرغوة مصنوع من صفيحة فولاذية مقاومة للصدأ عالية الجودة، مع صفيحة سفلية بسمك 4 مم، وصفيحة جانبية وصفيحة مانعة للتسرب بسمك 3 مم، وصفيحة فولاذية مقاومة للصدأ بسمك 3 مم على الصفيحة العلوية، مما يمنع تآكل الرغوة بشكل فعال.

✺تم تجهيز الخزان بحواجز مضادة للاهتزاز لتقليل تأثير اهتزاز السائل على استقرار المركبة أثناء التشغيل.

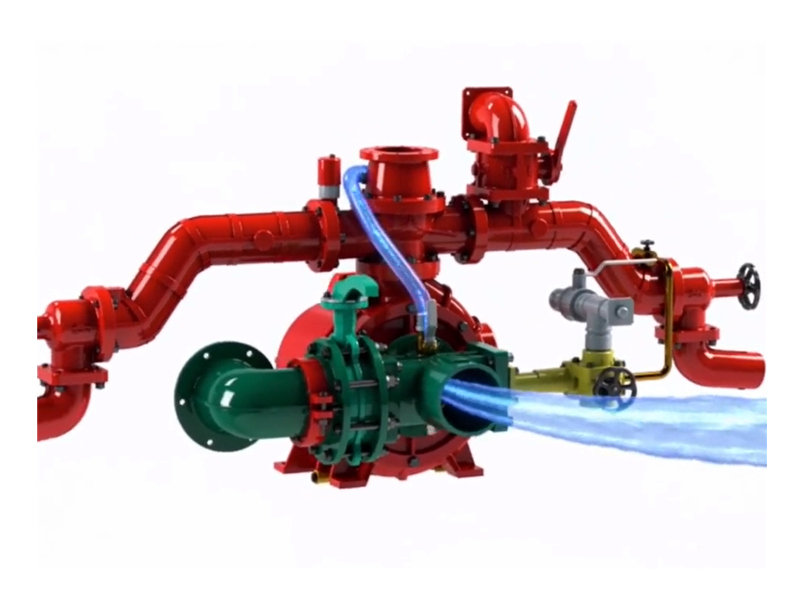

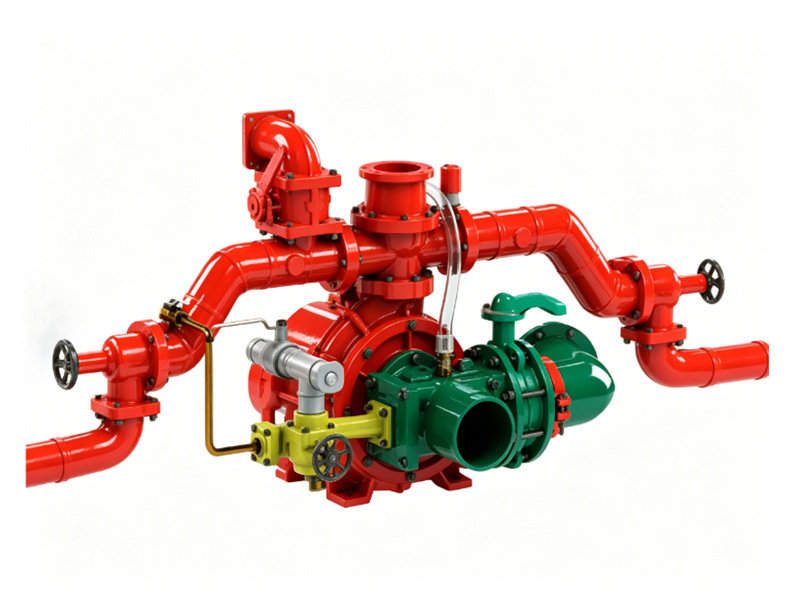

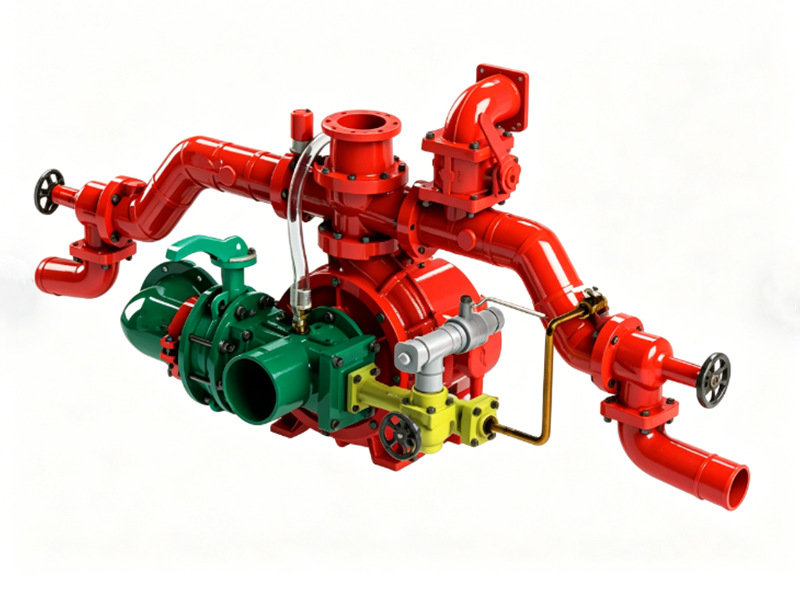

⇒ مضخة إطفاء الحريق:

✺معدل تدفق عالٍ، وقت تحضير قصير

✺تعتمد على مضخة تفريغ مكبسية وتصميم مثبت في الخلف

✺بدء تشغيل سريع وكفاءة ضخ عالية

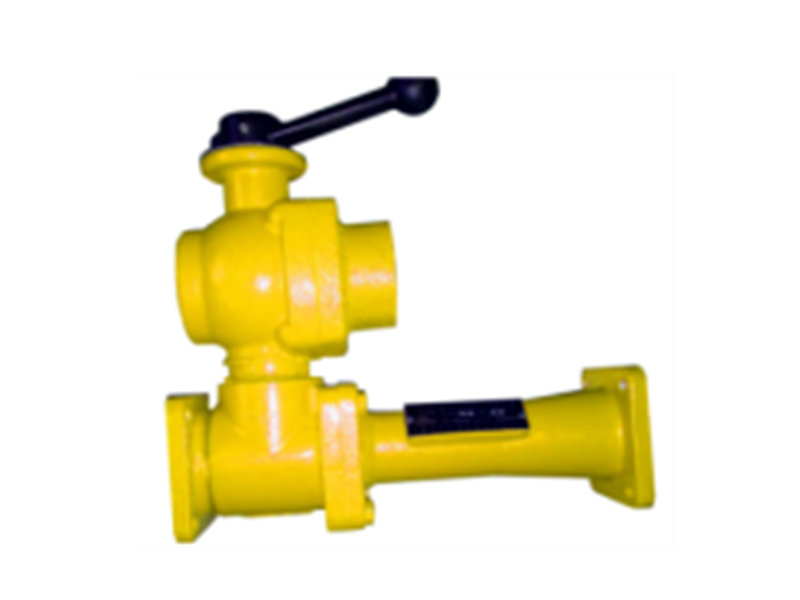

⇒ خلاط نسب الرغوة

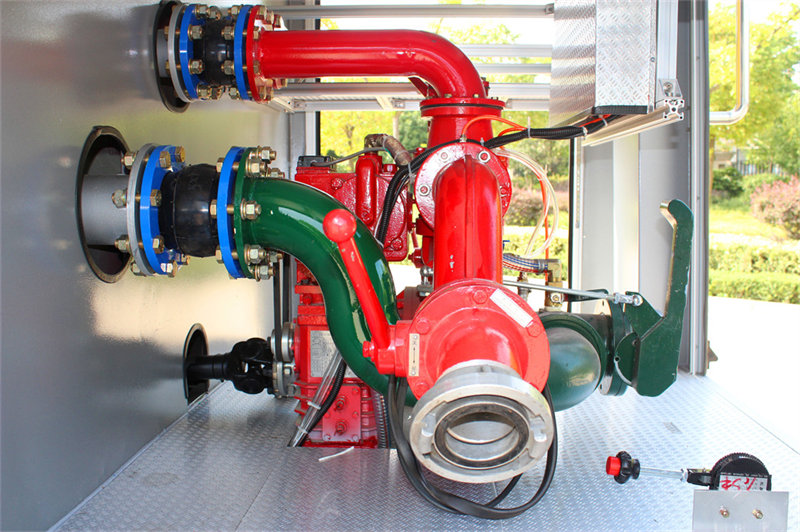

⇒ تصميم نظام الأنابيب

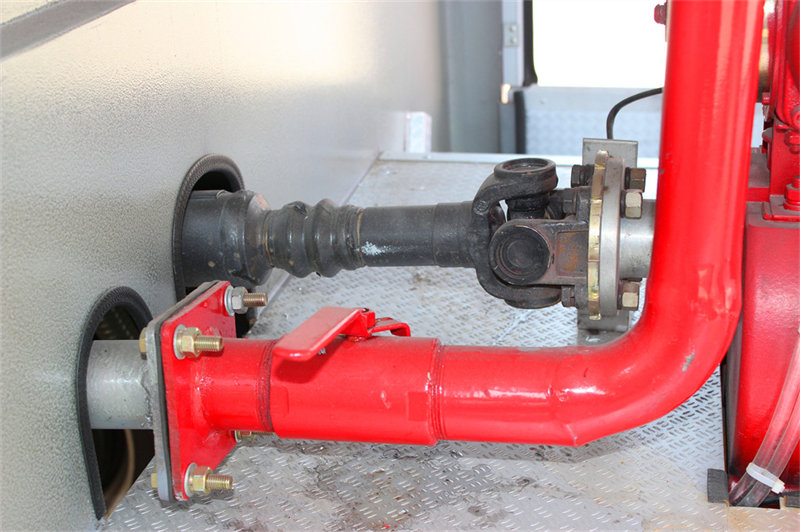

✺يستخدم نظام الأنابيب أنابيب فولاذية غير ملحومة، متصلة بكل مكون عبر حواف.

✺يضمن الأداء الممتاز في منع التسرب ومقاومة التآكل إمدادًا خاليًا من التسربات للمياه والرغوة.

✺تصميم أنابيب مخرج الخزان، وأنابيب المدخل الخارجية، وأنابيب المخرج، وأنابيب الحقن معقول.

✺تم تجهيز أنبوب مخرج الخزان DN125 بصمام فراشة يدوي ووصلة مرنة لتوصيل آمن.
