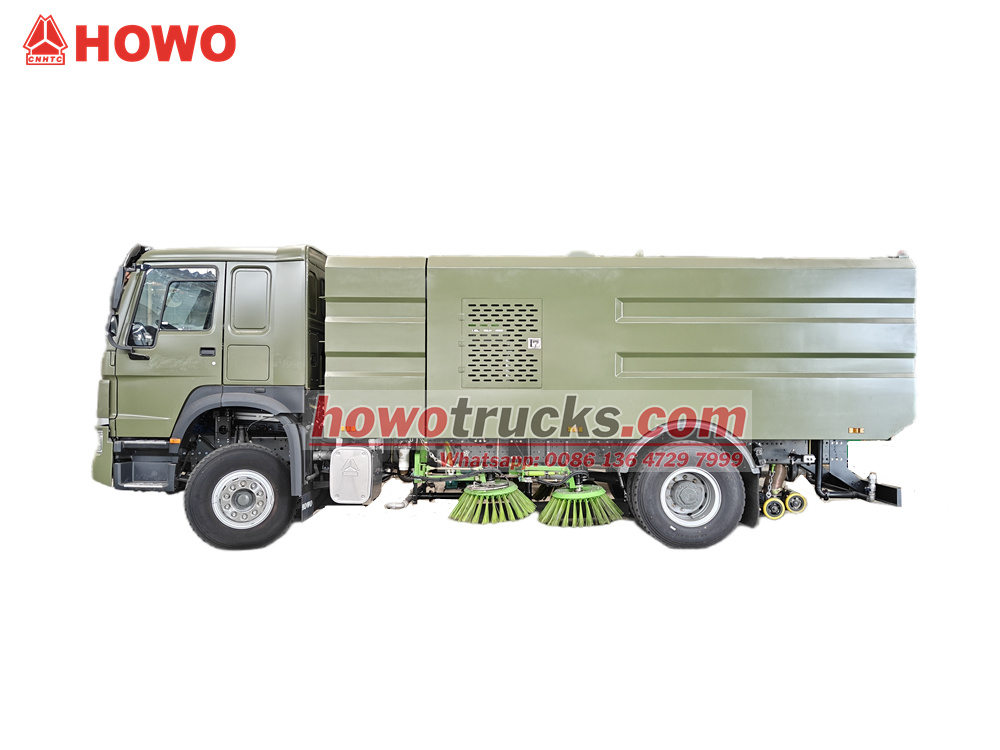

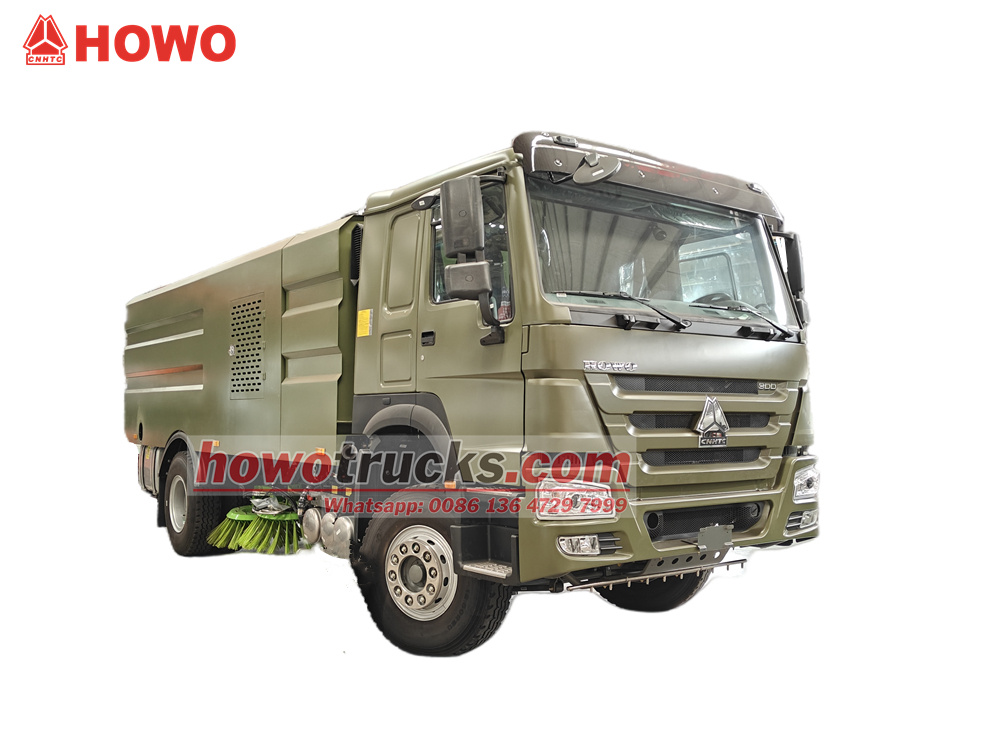

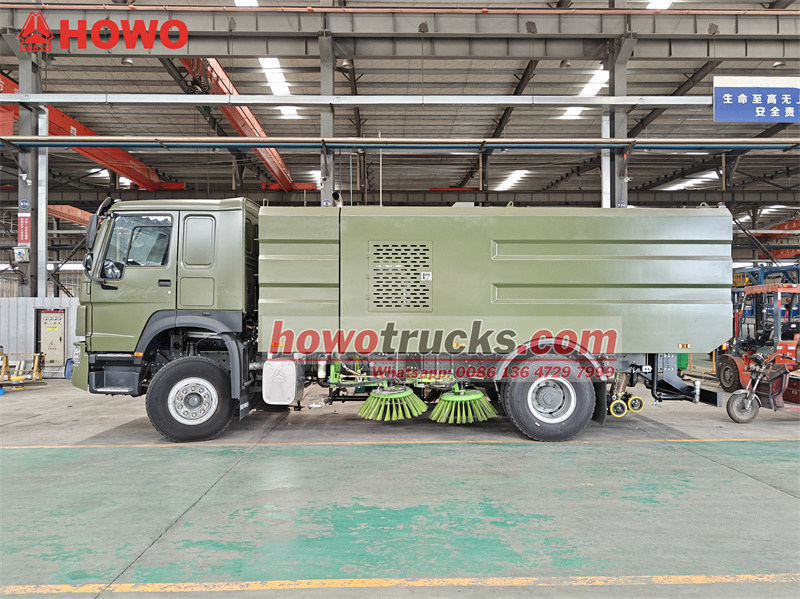

تم تعديل كاسحة الطرق HOWO سعة 12 مترًا مكعبًا بناءً على هيكل كابينة HOWO HW76. تتميز بقاعدة عجلات طولها 4600 مم، وهي مزودة بمحرك Weichai WP10.300E22، وعلبة تروس Sinotruk HW19710، وخزان مياه من الفولاذ الكربوني سعة 4000 لتر، وحاويات نفايات داخلية وخارجية من الفولاذ المقاوم للصدأ سعة 8000 لتر، ومحرك مساعد Dongfeng Cummins B140 33. كما زُودت المركبة بأربع فرش كاسحة وكأس شفط، ومنفاخ Weiye، ومضخة مكبس عالية الضغط PINFL PF36 ألمانية الصنع (1150 دورة/دقيقة)، ومضخة مياه منخفضة الضغط Hangzhou Weilong 60/90 (60 مترًا).³يوجد عدة فوهات للشطف أمام الكابينة وفوهة رش أمام فرشاة الكنس. يبلغ عرض شطف الماء عالي الضغط 2.5 متر، وعرض كنس فرشاة الكنس 3.5 متر، وأقصى سعة كنس 60,000 متر مربع.³تبلغ سرعة الكنس من 3 إلى 20 كم/ساعة. يتم التحكم في المركبة بواسطة صندوق تحكم إلكتروني في الكابينة وصندوق تحكم تشغيلي في وحدة الشفط.
القدرة على العمل :
12cbmنوع الكابينة :
Howo HW76 cabinنظام القيادة :
4x2,LHDقاعدة العجلات (مم) :
4600خاص بالمحرك :
300 HP / WEICHAI WP10.300E22علبة التروس :
HW19710 transmission, 10 forward and 2 reverseالمحور الأمامي (كجم) :
6500المحور الخلفي (كجم) :

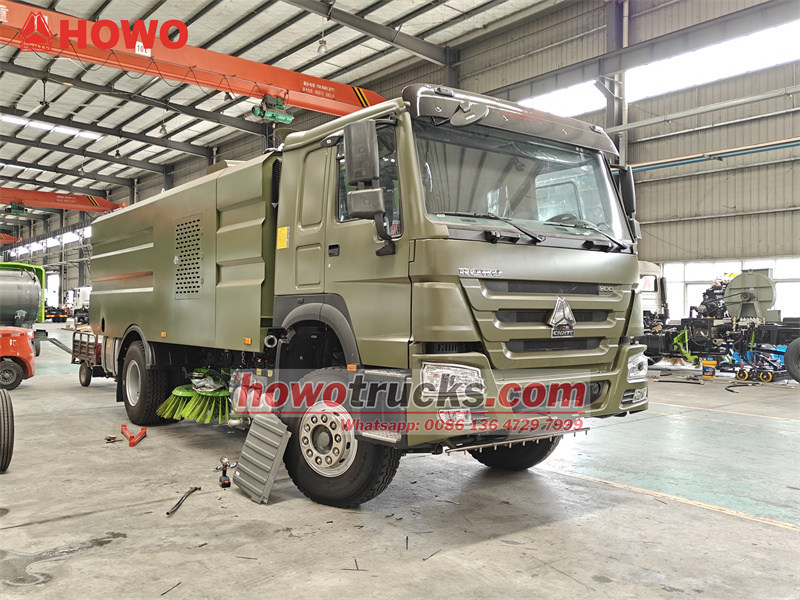

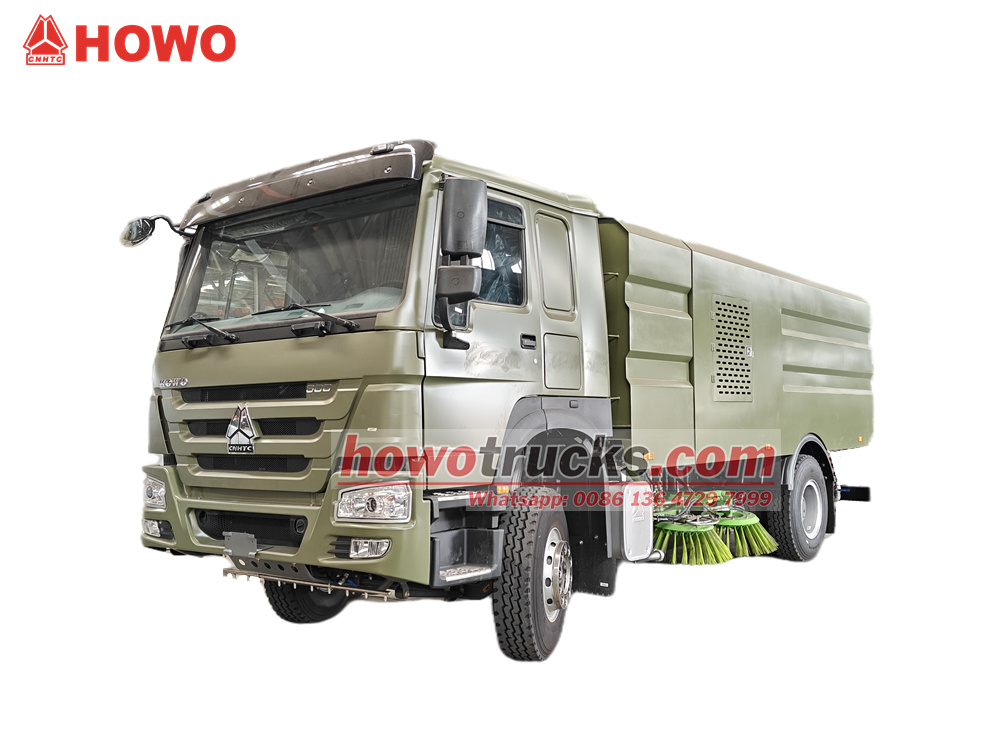

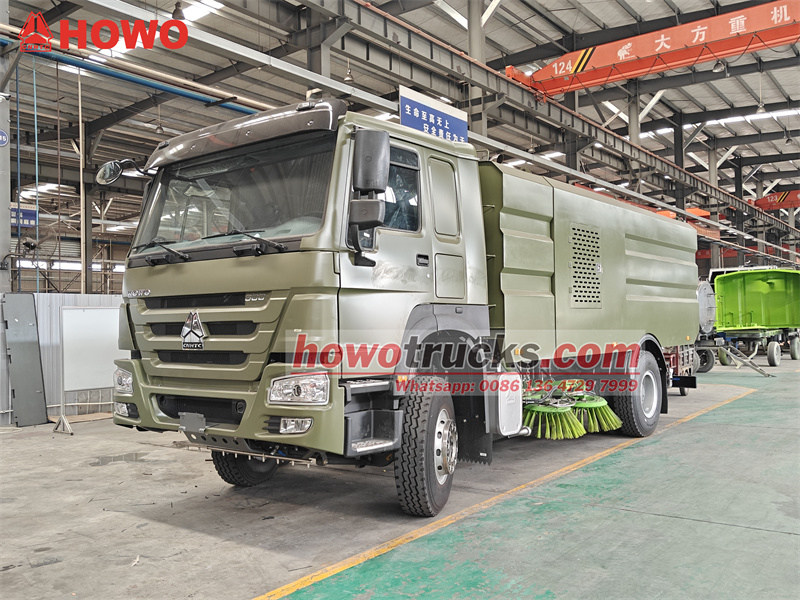

11500الكاسحة شوارع Howo 12 cbm مثبتة على شاحنةهي مركبة نظافة عالية الكفاءة مصممة لتنظيف وصيانة الطرق الحضرية والساحات والمناطق الصناعية وغيرها من المواقع. تتميز بخزان مياه من الفولاذ الكربوني سعة 4000 لتر وحاوية نفايات مبطنة بالفولاذ المقاوم للصدأ سعة 8000 لتر. يشتمل نظام الكنس على أربع مجموعات من فرش الأقراص وأكواب شفط عريضة، مما يتيح عرض كنس يصل إلى 3.5 متر، وعرض شطف عالي الضغط يصل إلى 2.5 متر، وقدرة كنس قصوى تبلغ 60000 متر مربع.³تستخدم المركبة مضخة ضغط عالي ألمانية، ومضخة مياه ضغط منخفض من هانغتشو، ومنفاخ من ويي، بالإضافة إلى رش متعدد المراحل لقمع الغبار، مما يؤدي إلى انخفاض توليد الغبار أثناء التشغيل.
يشتمل نظام التحكم الإلكتروني الذكي على وحدتي تشغيل داخل الكابينة وبالقرب من أكواب الشفط، مما يتيح التحكم بلمسة واحدة في وظائف مثل رفع وخفض الفرشاة، وتفريغ الخزان، وتشغيل وإيقاف المنفاخ، لضمان تشغيل مريح وفعال. تعتمد هذه المركبة على تصميم معياري متكامل يجمع بين نظام الطاقة، ونظام الكنس، ونظام المياه، ونظام التحكم الذكي لتحقيق عمليات فعالة وموفرة للطاقة وصديقة للبيئة.

مصنعنا متخصص في تصنيع الشاحنات،
نضمن أن جميع المنتجات جديدة تمامًا وعالية الجودة.
»Ⅰ.تعريف المنتج ومقدمته:
الشركة المصنعة:مجموعة سي إس للشاحنات المحدودة
ميزات المنتج
1. كفاءة عالية وتوفير في الطاقة: يتميز التصميم ذو المحركين بمجموعات نقل طاقة مستقلة مع تقسيم واضح للعمل بين المحرك الرئيسي والمحرك المساعد، مما يقلل من استهلاك الطاقة بأكثر من 20٪.
2. الامتثال البيئي: يقلل نظام التنظيف المغلق بالكامل المزود برش متعدد المراحل من تركيز الغبار أثناء التشغيل إلى ≤1 ملغم/م³.
3. موثوق ومتين: المكونات الأساسية (مثل مضخات المياه ذات الضغط العالي والمنخفض، والمراوح، والمحركات المساعدة، والأنظمة الهيدروليكية) تأتي من علامات تجارية مشهورة، مما يضمن أداءً مستقرًا.
4. ذكي ومريح: يتميز نظام التحكم الإلكتروني بتصميم متكامل للغاية مع منطق تشغيلي واضح، مما يقلل من تكاليف تدريب السائقين.
» Ⅱ.مواصفات المنتج لكناسة الطرق HOWO سعة 12 متر مكعبشاحنة:
| شاحنة كنس الطرق HOWO سعة 12 متر مكعب | ||
| المواصفات الرئيسية لشاحنة الكنس | ||
| ماركة السيارة | شاحنات سي إس | |
| ماركة الهيكل | إيسوزو | |

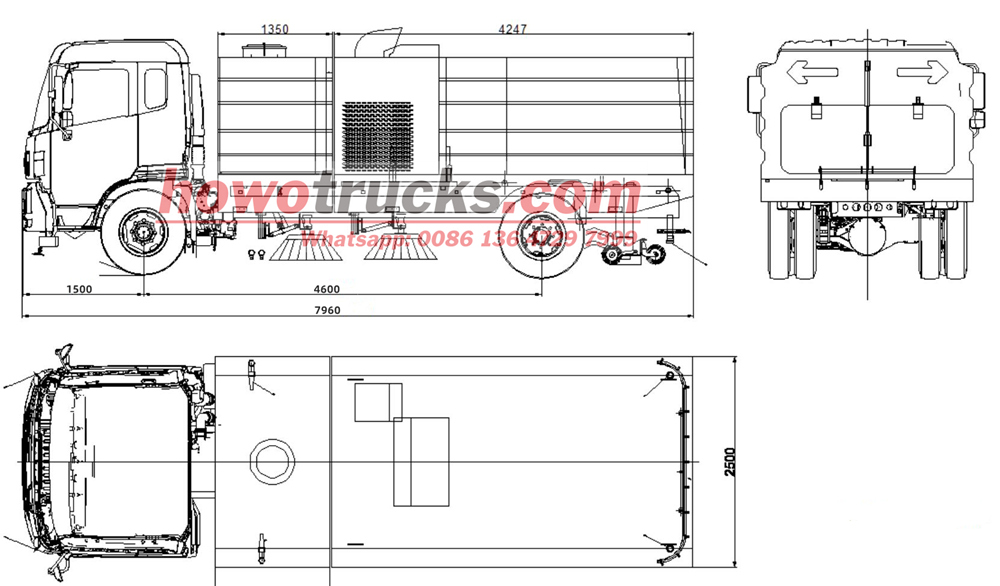

| الأبعاد الكلية (الطول × العرض × الارتفاع) | 7960x2500x3100 مم | |
| نوع محرك الأقراص | سيارة دفع رباعي 4x2، مقود يسار، 6 عجلات | |
| قاعدة العجلات | 4600mm | |
| مقصورة | HOWO HW76 كابينة، مزودة بمكيف هواء, 2 مقاعد وشخص نائم, | |
| وزن | الوزن الإجمالي للمركبة | 18٠٠٠kg |
| وزن السيارة | 11850 كجم | |
|
محرك | نموذج | WEICHAI WP10.300E22 |
| قوة حصانية | 300 إتش بي/220 كيلوواط | |
| نوع المحرك | ديزل | |
| معيار الانبعاثات | اليورو 2 | |
| الانتقال | يدوي | علبة تروس HW19710، 10 سرعات أمامية + سرعتان خلفيتان |
| Tire | 12.00R20 | 6+1 احتياطيire |
| معلمات البنية العليا | ||
| حجم خزان المياه | 4٠٠٠ لتر | |
| حجم سلة المهملات | 8000 لتر | |
| مادة | خزان المياه: الفولاذ الكربوني | |
| خزان القمامةالفولاذ المقاوم للصدأ الداخلي، والفولاذ الكربوني الخارجي | ||
| صمام هيدروليكي | علامة تجارية تايوانية شهيرة | |
| محرك هيدروليكي | علامة تجارية محلية مشهورة | |
| يُحوّل | مفتاح تحكم شنايدر | |
|
محرك مساعد | ماركة | دونغفنغ الكمون B140 33 |
| يكتب | محرك رباعي الأسطوانات متتالي، مزود بشاحن توربيني ومبرد داخلي،ديزل | |
| قوة حصانية | 140HP | |
| القدرة المقدرة / أقصى صافي قدرة | 103/101 كيلوواط | |
| الحد الأقصى المسموح به للارتفاع | 3000 متر | |
| السرعة المقدرة | 2500 دورة في الدقيقة | |
| سرعة التباطؤ | 750 دورة في الدقيقة | |
| أقصى عزم دوران | 502 نيوتن متر | |
| النزوح | 3.9 لتر | |
| معدل استهلاك الوقود عند القدرة الحصانية المقدرة | 88 ملم³/strcke | |
| معيار الانبعاثات | يورو 3 | |
|
تقنية غسيل الضغط العالي | عرض الغسيل (مم) | 2500 مم |
| الغسيل | 3-20 كم/ساعة | |
| ضغط ماء الغسيل | 10 ميجا باسكال | |
| معدل تدفق مضخة المياه | 154 لتر/دقيقة | |
|
تقنية المسح | أقصى عرض للمسح (مم) | 3.5 متر |
| أقصى قدرة على الكنس | 60000 متر3/h | |
| كنس | 3-20 كم/ساعة | |
| كفاءة التنظيف | ≥98% | |
| أقصى استنشاق للجسيمات | 110 ملم | |
| حجم امتداد فرشاة قرص القرص | ≥400 مم | |
| أقصى زاوية لتفريغ باب خزان القمامة | ≥50 درجة | |
|
نظام الكنس |
يكتب | المجموع 4 قطع فرش وقرص شفط واحد مثبتان في الوسط، ويتم تشغيله بواسطة محرك هيدروليكي، وسرعته قابلة للتعديل، ويمكن التحكم فيه بشكل مستقل، ويحتوي على وظيفة تجنب تلقائي |
| قطر فرشاة الكنس | Φ850 مم | |
| سرعة مسح القرص | سرعة عالية 110 دورة/دقيقة، سرعة متوسطة 80 دورة/دقيقة، سرعة منخفضة 50 دورة/دقيقة | |
| ضبط زاوية ميل القرص الكاسح | الانطواء: 4° ~ 6°، الانبساط: 4° ~ 7° | |
|
قرص ماص | يكتب | فتحة شفط مزدوجة، تحكم هيدروليكي، تعليق زنبركي |
| قطر فتحة الشفط | 180 مم | |
| عرض أقراص الشفط | 2400 مم | |
|
النظام الهيدروليكي | يكتب | نوع مفتوح، تحكم كهربائي |
| المكونات الرئيسية | مضخة تروس، محرك هيدروليكي، أسطوانة هيدروليكية، صمام لولبي | |
| ضغط | 16 ميجا باسكال | |
| حجم الزيت الهيدروليكي | 60 لتر | |
| درجة حرارة الزيت | 60 درجة مئوية | |
| نظام رش الماء | عناصر | مضخة، فوهة(شطف أمامي ورش خلفي)، فلتر المياه، إلخ. |
|
نظام مياه عالي الضغط | يكتب | مضخة مكبس عالية الضغط |
| نموذج | ألمانيا PINFL PF36 | |
| ضغط النظام | 10 ميجا باسكال | |
| سرعة الدوران | 1150 دورة في الدقيقة | |
| نوع صمام الماء | صمام كروي هيدروليكي عالي الضغط | |
| ضغط صمام الماء | 7 ميجا باسكال | |
| نوع الفوهة | نوع غسيل عالي الضغط | |
| فلتر مياه | شبكة المصفاة | |
| ونش | 20 مترًا | |
|
نظام مياه منخفض الضغط | نموذج | هانغتشو ويلونج 60/90 |
| معدل التدفق | 60 متراً3/h | |
| مسافة توصيل المياه | 90 متر | |
| عرض الغسيل | 24 متر | |
| قضيب رش جانبي | يكتب | قضيب رش من النوع V، مزود بوظيفة تجنب تلقائية |
|
النظام الكهربائي | يكتب | تيار مستمر 24 فولت، تحكم PLC |
| فولت | 24 فولت | |
| بطارية | 2x12 فولت | |
| أدوات | ||
| خرطوم إطفاء | قطعتان | |
| مفتاح إطفاء الحريق | قطعة واحدة | |
| مفتاح ربط فلتر المياه | قطعة واحدة | |
| مسدس رش عالي الضغط | قطعة واحدة | |
| ذراع تأرجح مضخة هيدروليكية يدوية | قطعة واحدة | |
| قطع غيار | ||
| فرشاة الكنس | 88 قطعة | |
| ختم المروحة | قطعة واحدة | |
| ختم الباب الخلفي | قطعة واحدة | |
| مانع تسرب أنبوب الشفط | قطعتان | |
| قائمة قطع الغيار المستوردة | ||
| مضخة مياه عالية الضغط | ألمانيا PINFL Pإف 36 | |
| صمام تفريغ أوتوماتيكي | ألمانيا PINFL VB200/150 | |
| صمام تخفيف الضغط | ألمانيا PINFL VS200-180 | |
| وحدة تحكم صندوق التحكم الكهربائي | ألمانيا STW | |
| مفتاح دوار | اليابان | |
| مستشعر خزان الصرف الصحي | الولايات المتحدة الأمريكية | |
| الصمامات الهيدروليكية | تايوان SWH-G02-C4-D2H | |

» Ⅲ.منتج مقدمة مفصلة

تكوين الهيكل

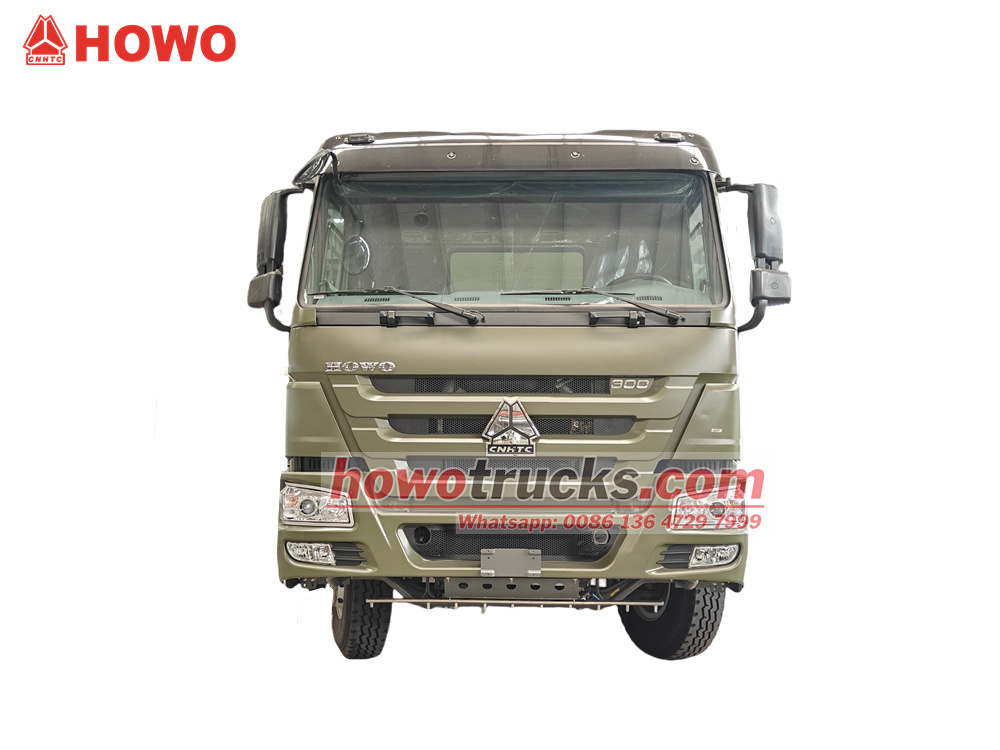

• طراز الهيكل: شاحنة سينوتروك هوو HW76 ذات هيكل وكابينة، قاعدة عجلات 4600 مم.
• المحرك الرئيسي: محرك ديزل Weichai WP10.300E22، سعة 9.5 لتر، قوة قصوى 300 حصان/220 كيلوواط، يوفر قوة قوية واقتصادًا ممتازًا في استهلاك الوقود.
• الانتقال: ناقل الحركة اليدوي Sinotruk HW19710 (10 سرعات)، يتميز بتغيير سلس للسرعات، وقدرة عزم دوران قوية، وتوافق مثالي مع المحرك الرئيسي.

البنية الفوقية

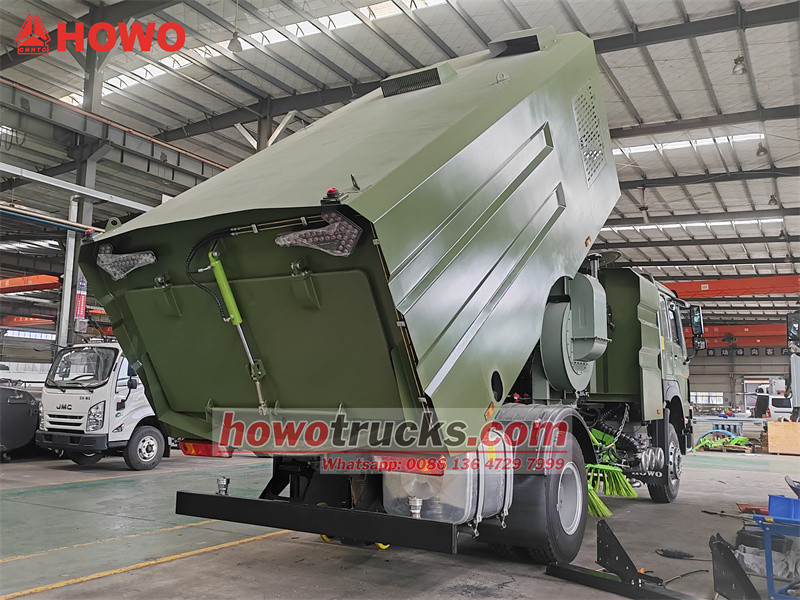

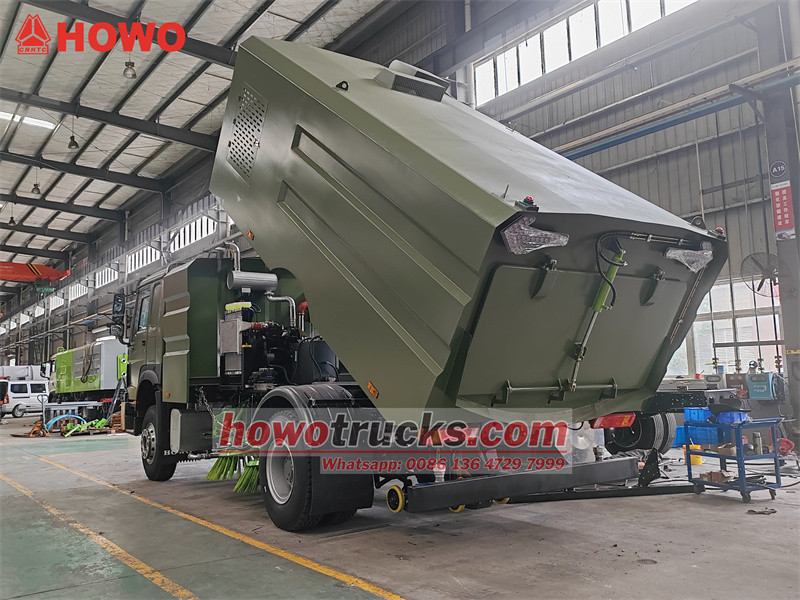

• سلة المهملات: سعة 8000 لتر. يتميز بهيكل مركب من بطانة داخلية من الفولاذ المقاوم للصدأ وبطانة خارجية من الفولاذ الكربوني، فهو يجمع بين مقاومة التآكل للفولاذ المقاوم للصدأ والقوة الهيكلية للفولاذ الكربوني، مما يضمن عمر خدمة طويل وسهولة الصيانة.
• خزان المياه: سعة 4000 لتر. مصنوع من الفولاذ الكربوني، ويوفر كمية وافرة من الماء لأنظمة الشطف عالية الضغط وأنظمة قمع الغبار.

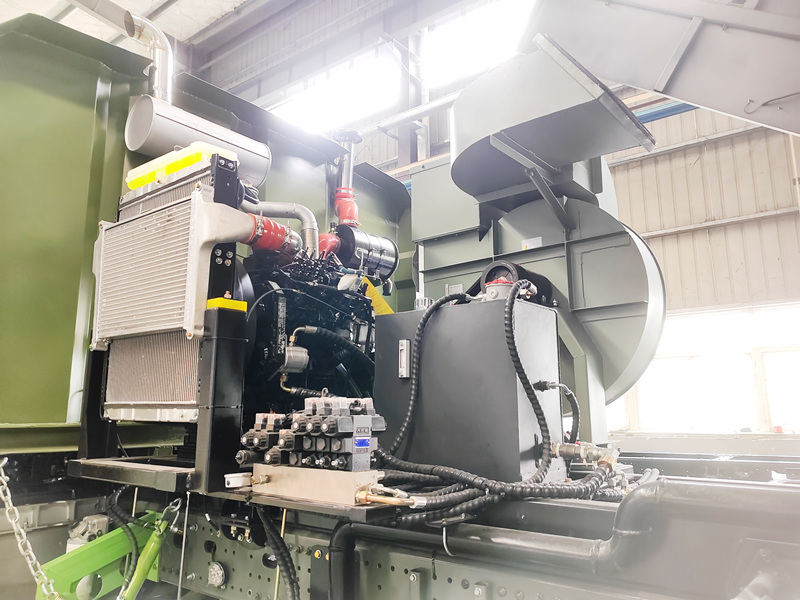

• المحرك المساعد: وهي مزودة بمحرك ديزل من طراز Dongfeng Cummins B140 33، وقد صُممت لتشغيل الأنظمة العلوية لكناسة الطرق (المنفاخ، ومضخة المياه، وما إلى ذلك)، مما يوفر أداءً مستقرًا واستهلاكًا منخفضًا للطاقة.

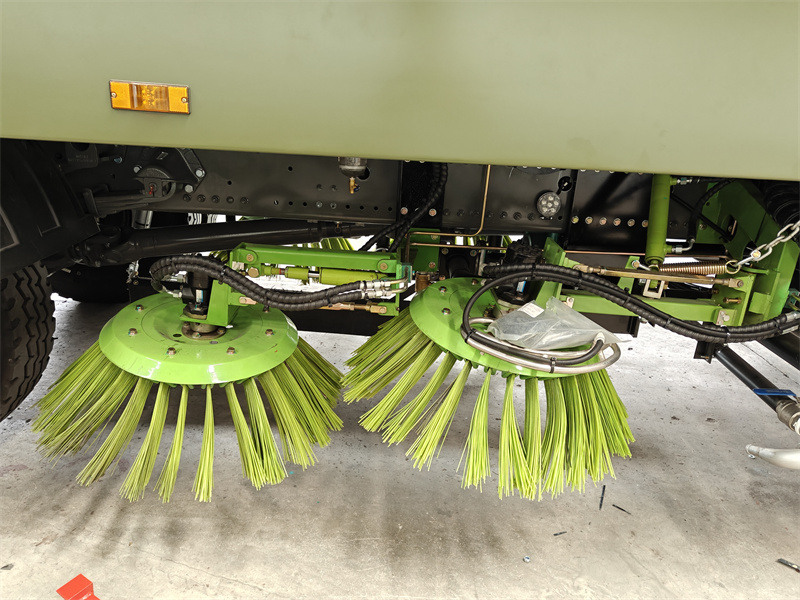

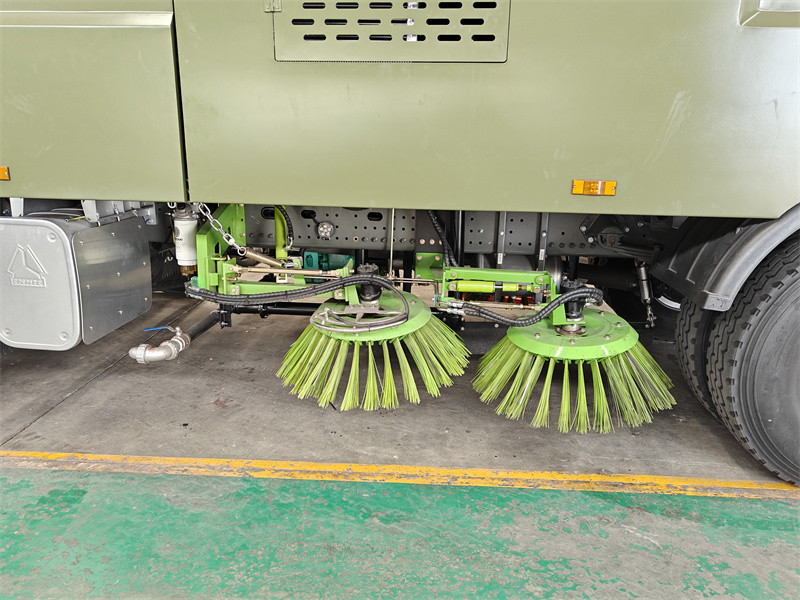

• نظام الكنس:
◊ الفرش: مزودة بأربع فرش (اثنتان على كل جانب)، قادرة على العمل في أوضاع كنس متعددة مشتركة.
◊ عرض المسح: يصل أقصى عرض للمسح إلى 3.5 متر، مما يضمن كفاءة تشغيلية عالية.
◊ أقصى قدرة على الكنس: تصل إلى 60,000 متر مكعب/ساعة.
◊ سرعة التشغيل: 3-20 كم/ساعة، قابلة للتعديل بناءً على مستويات تلوث الطريق.

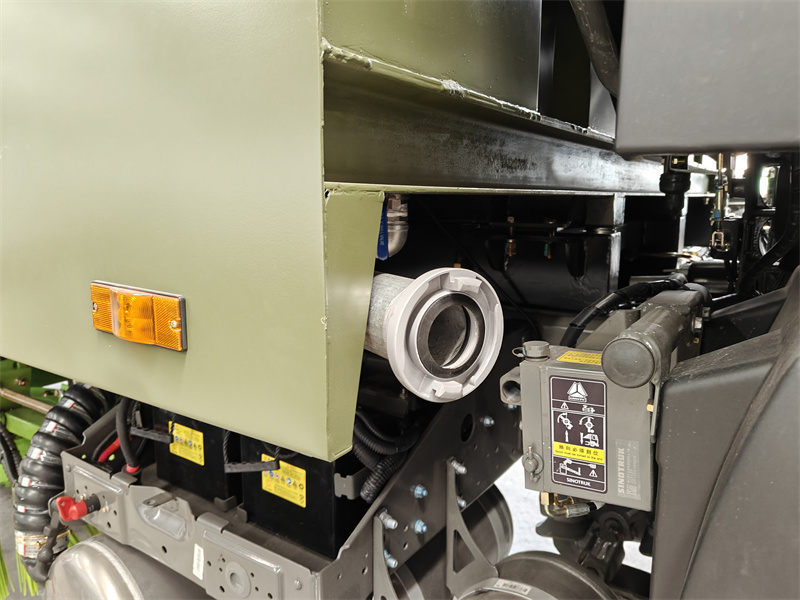

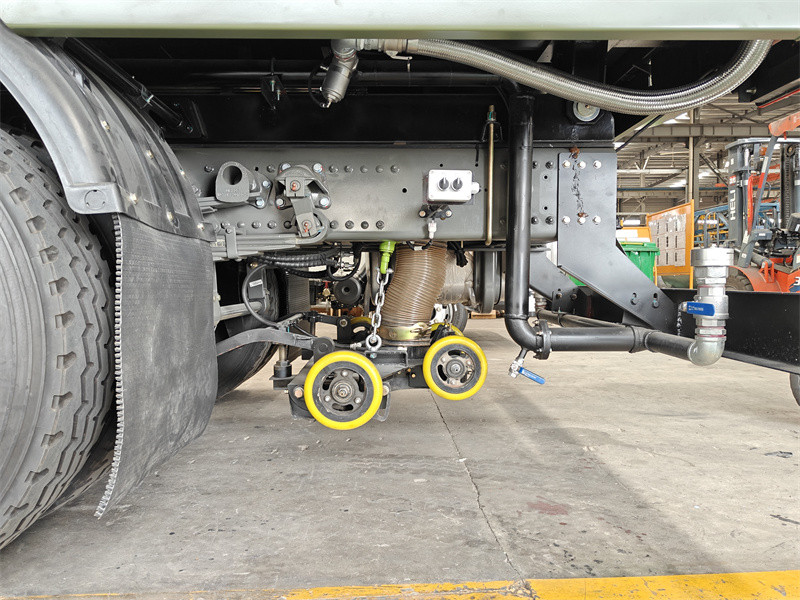

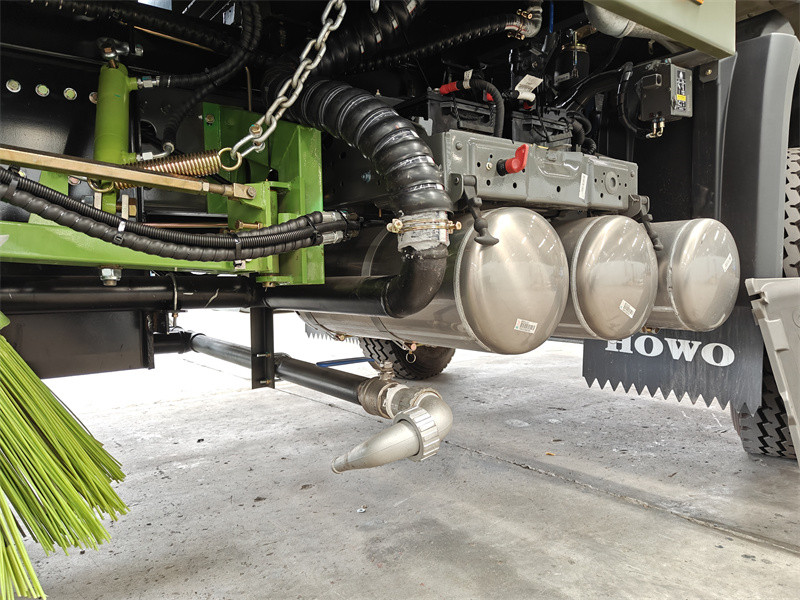

• نظام الشفط:
يتميز بفتحة شفط واسعة تعمل بالتنسيق مع المروحة لجمع ونقل الحطام الذي تجمعه الفرش بقوة إلى خزان القمامة.

• نظام غسيل عالي الضغط:
◊ مضخة الضغط العالي: مضخة مكبس ألمانية عالية الضغط PINFL PF36 (سرعة التشغيل 1150 دورة في الدقيقة، والضغط 16 ميجا باسكال، ومعدل التدفق 150 لتر/دقيقة)، توفر مياه عالية الضغط للغاية لإزالة البقع الصعبة.
◊ عرض الغسيل: يبلغ عرض الغسيل بالضغط العالي 2.5 متر.
◊ تصميم الفوهة: تم تركيب فوهات غسيل متعددة في مقدمة الكابينة لتنظيف الأرض بشكل فعال.
• نظام قمع الغبار ذو الضغط المنخفض:
◊ مضخة ضغط منخفض: مضخة مياه منخفضة الضغط من طراز Hangzhou Weilong 60/90 بمعدل تدفق 60 متر مكعب/ساعة. تم وضع فوهات إضافية على شكل مروحة أمام الفرش لكبح غبار الرش، مما يمنع التلوث الثانوي بالغبار أثناء التشغيل.

• نظام المروحة:
◊ تستخدم مروحة Weiye، مما يوفر ضغط هواء عاليًا وتدفقًا كبيرًا للهواء لخلق قوة شفط قوية لفتحة الشفط، مما يضمن استعادة النفايات بشكل كامل. مزودة بوظيفة التنظيف الذاتي لإزالة الغبار والحطام المتراكم داخل المروحة تلقائيًا، مما يحافظ على كفاءة التشغيل.
◊ كما تم تركيب فوهات أمام الفرش، مما يتيح التنسيق المثالي بين الغسيل والكنس.
»رابعاً.التشغيل والتحكم
تم تجهيز المركبة بنظامي تحكم تشغيليين لضمان التشغيل المرن والفعال:

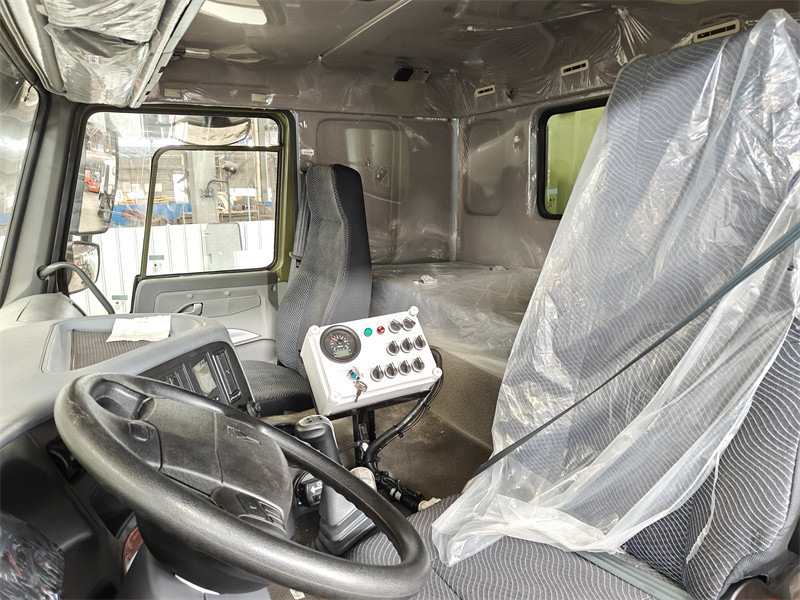

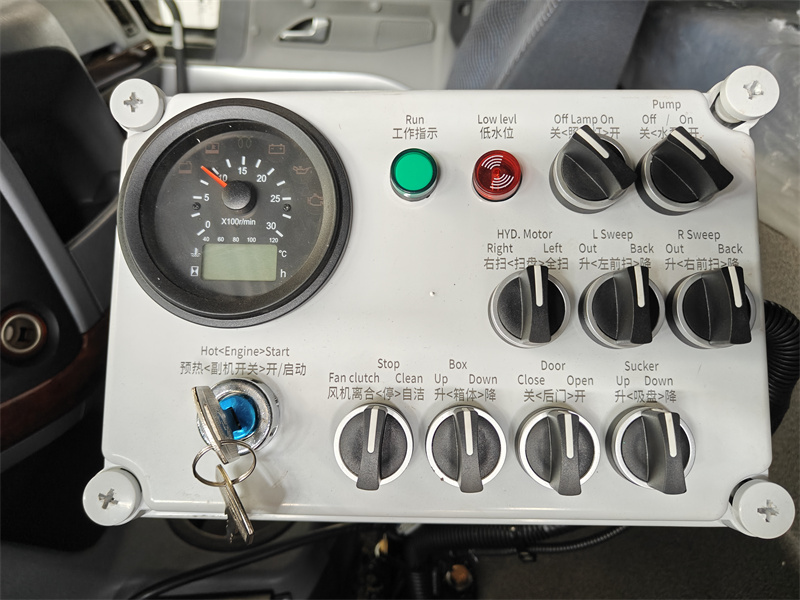

1. لوحة التحكم في الكابينة: يدمج هذا النظام التحكم وعرض جميع الوظائف الرئيسية، مما يسمح للمشغل بأداء معظم المهام دون مغادرة الكابينة. يشمل:
★ وحدة العرض: مقياس سرعة دوران المحرك المساعد، ومؤشرات حالة التشغيل، وضوء تحذير انخفاض مستوى الماء.
★مفاتيح الوظائف: مفتاح الإضاءة، مفتاح مضخة المياه.
★ مقابض التحكم:

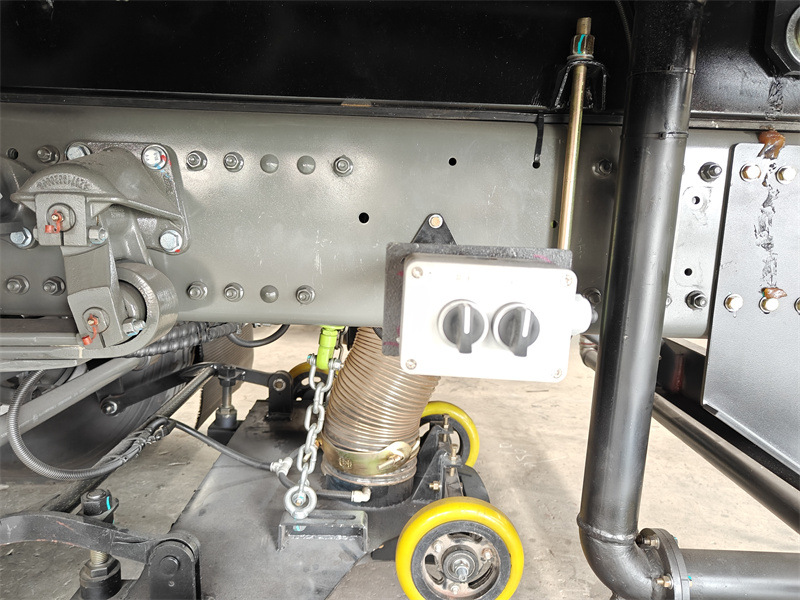

2. صندوق التحكم الإضافي بالقرب من فتحة الشفط:
صُممت علبة التحكم الثانوية هذه لتسهيل التشغيل، وتتضمن ما يلي:
مقبض فتح/إغلاق الباب الخلفي
