التصميم الهيكلي لشاحنة كنس وتنظيف HOWO

تُعدّ شاحنات كنس الشوارع من HOWO معدات أساسية متخصصة لعمليات النظافة الحديثة، إذ تجمع بين الكنس والشفط والغسيل بالضغط العالي وتنظيف أسطح الطرق. ويمكنها إنجاز مهام متعددة في عملية واحدة، تشمل كنس نفايات الشوارع، والحد من الغبار، وغسل الأرصفة. فهي تُسهم بفعالية في الحد من غبار الطرق، وتحسين جودة الهواء، وتعزيز النظافة العامة، والإدارة البيئية المستدامة للمدن.

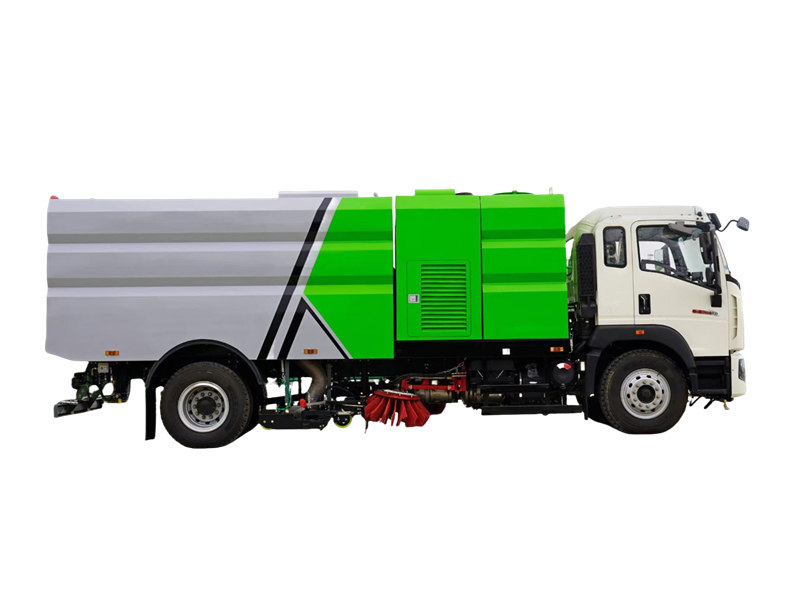

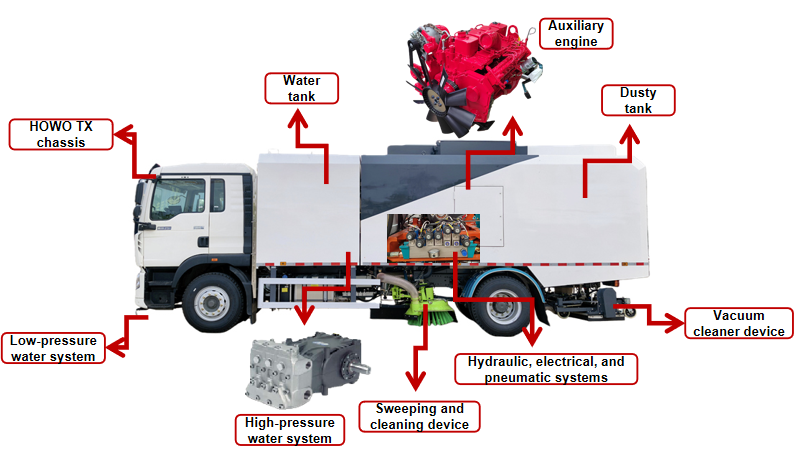

⇒ مخطط تخطيط المركبة العام:

يُظهر مخطط شاحنة التنظيف والتنظيف HOWO أن هيكلها العلوي يتكون من هيكل، ومنصة، وجهاز كنس وغسيل، وجهاز تجميع الغبار، ونظام طاقة، ونظام مياه عالي الضغط، ونظام مياه منخفض الضغط، ونظام رش، ونظام هيدروليكي، ونظام كهربائي، ونظام هواء. ويعتمد جهاز التشغيل على ترتيب مركزي لقرصي كنس، وفوهة شفط عريضة مركزية، وقضيب رش على شكل حرف V.

1. تحسين تصميم مجموعة الخزان:

● تقع خزانات المياه النظيفة بشكل مستقل أمام نظام الطاقة، مما يقلل من تأثير ضوضاء نظام الطاقة والإشعاع الكهرومغناطيسي على الكابينة.

● تم دمج جزء آخر من خزان المياه النظيفة في صندوق القمامة، مما أدى إلى تحسين استخدام المساحة وزيادة حجم صندوق القمامة إلى 6 أمتار مكعبة وحجم خزان المياه إلى 5 أمتار مكعبة.

● تم تركيب فوهات ذات معدل تدفق عالٍ وضغط عالٍ داخل حاوية القمامة من أجل الشطف السريع والتنظيف الذاتي.

● كل من خزان المياه النظيفة وحاوية القمامة مصنوعان من الفولاذ المقاوم للصدأ، مما يوفر مقاومة ممتازة للتآكل ويطيل عمر خدمة المكونات الهيكلية.

● يساهم التصميم المثلثي المنحني والحافة المطوية في الأعلى في تجنب الزوايا الحادة، مما ينتج عنه مظهر عام جديد ومتطور.

2. جهاز المسح ذو التحكم التكيفي:

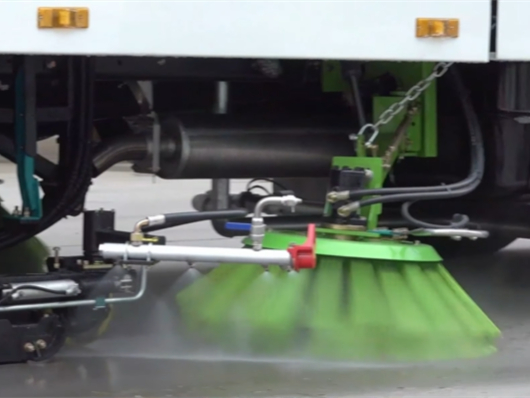

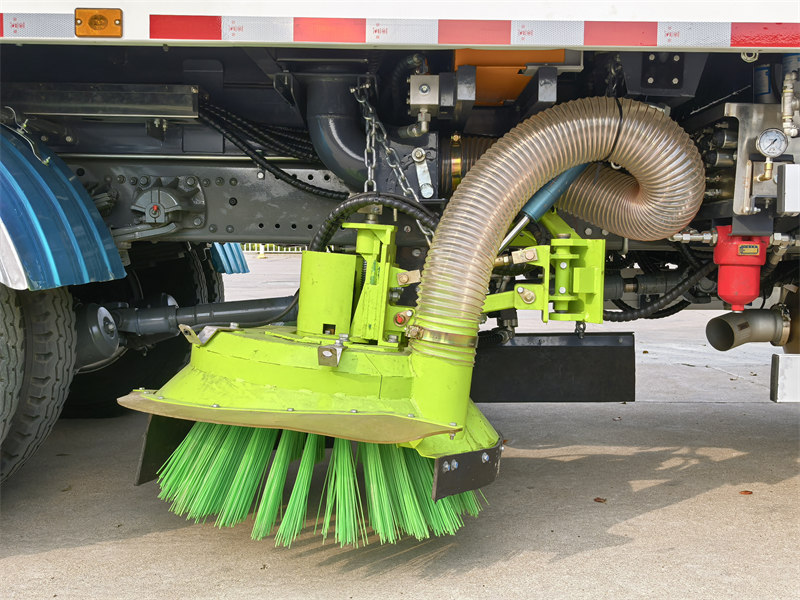

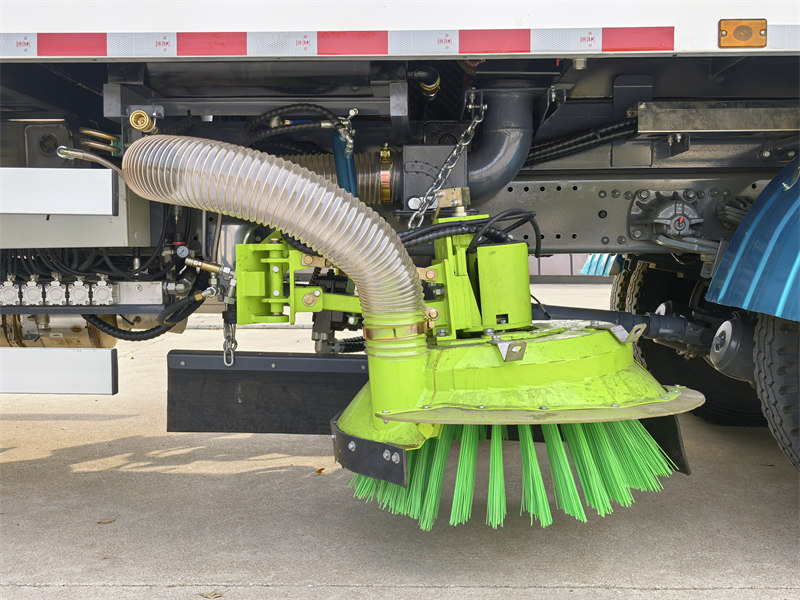

● تصميم لتجنب الاصطدام: تتميز أقراص الكنس اليسرى واليمنى وهيكل قضيب الرش بوظائف الحماية التلقائية من العوائق وإعادة الضبط، مما يتيح تجنب العوائق الصلبة تلقائيًا.

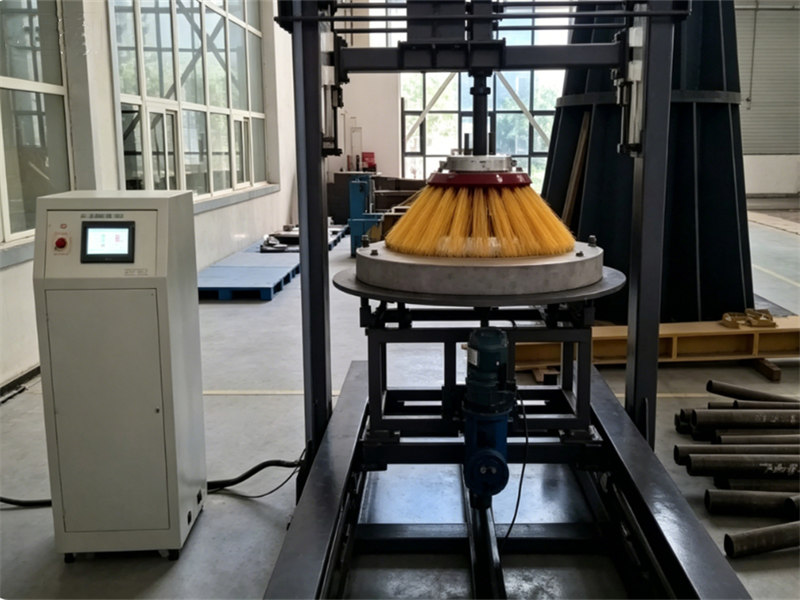

● فرش عالية المقاومة للتآكل: من خلال تعديل نسب البولي بروبيلين، والمواد الخام من البولي إيثيلين، والحشوات غير العضوية، ومضافاتها، تم تصميم وتطوير تركيبة شعيرات ذات احتكاك ممتاز ومقاومة للتآكل.

في الوقت نفسه، أُجريت اختبارات أداء على كل تركيبة تجريبية. أظهرت شعيرات الفرشاة المصنوعة من النايلون زيادة بنسبة 100% في عمر الخدمة، مما قلل تكاليف التشغيل للمستخدم بنسبة 50%.

3. جهاز تجميع الغبار عالي الكفاءة:

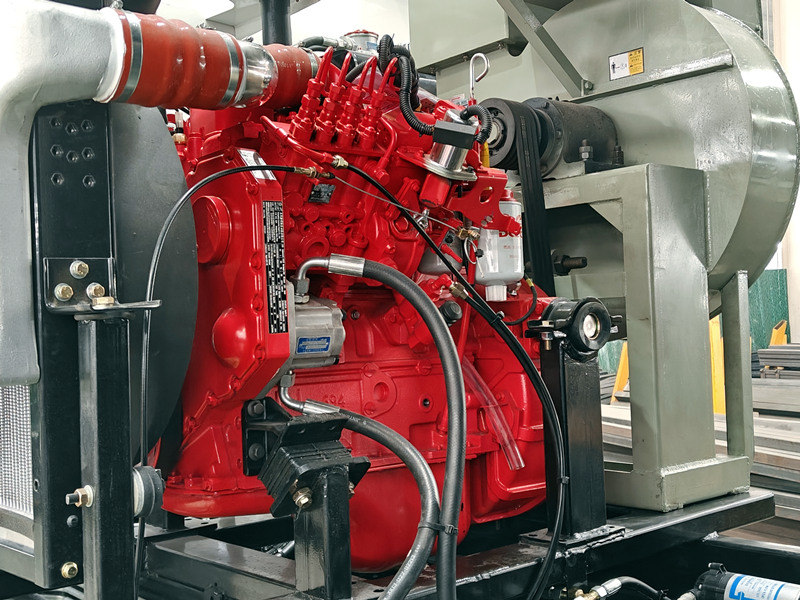

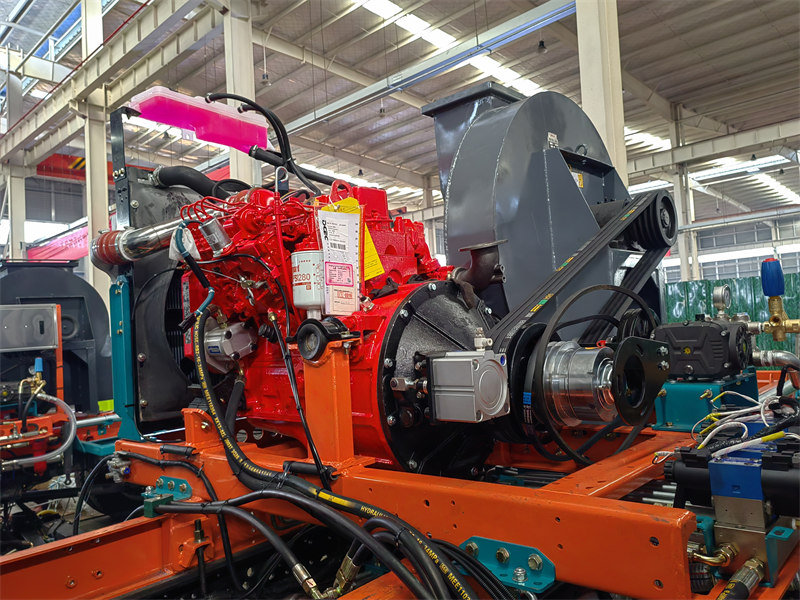

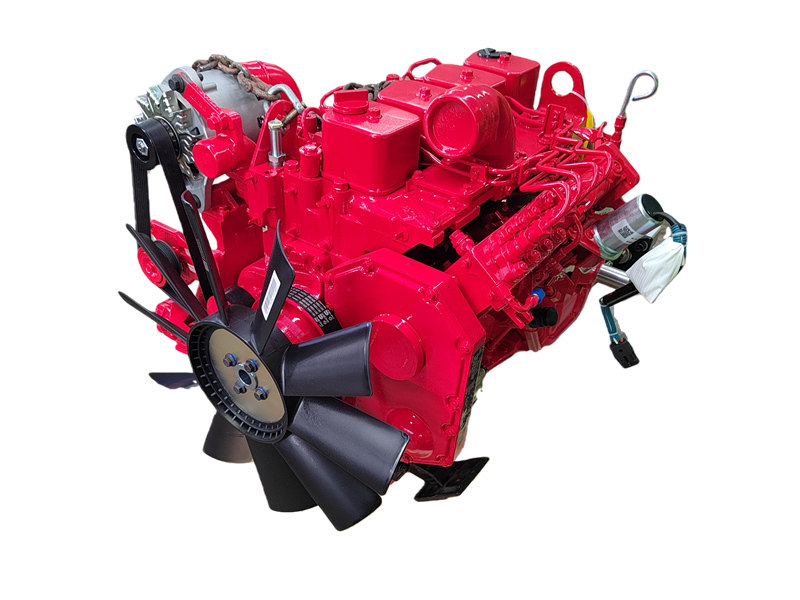

● مصدر الطاقة الأساسي، المحرك المساعد:

يُعد نظام مجاري الهواء أساس نظام النقل الهوائي للمكنسة. ويتكون من ثلاثة أجزاء رئيسية: فوهة الشفط، وقناة الغلاف، والمروحة، التي تحدد قوة شفط الحطام.

● كوب شفط عالي الكفاءة:

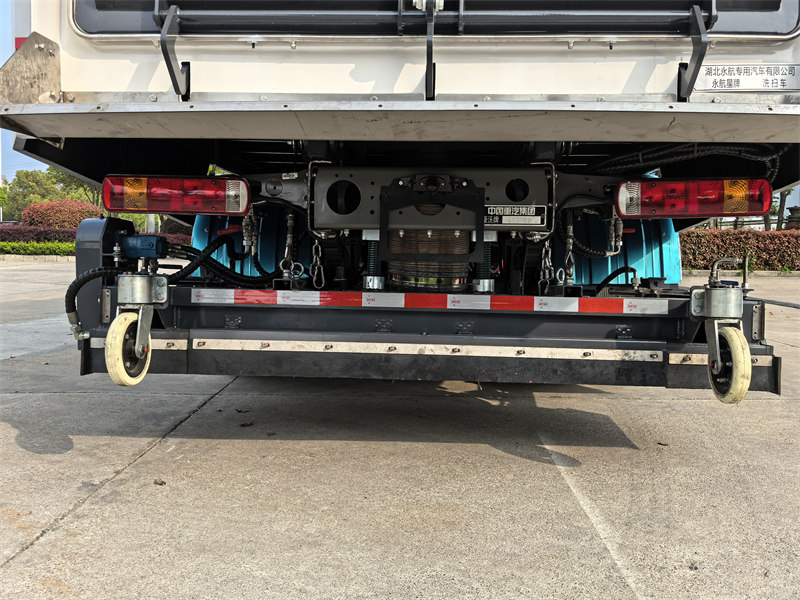

♦ يقع جهاز تجميع الغبار أمام المحور الخلفي للمركبة، ويستخدم فوهة شفط عائمة + هيكل قناة هواء مزدوجة.

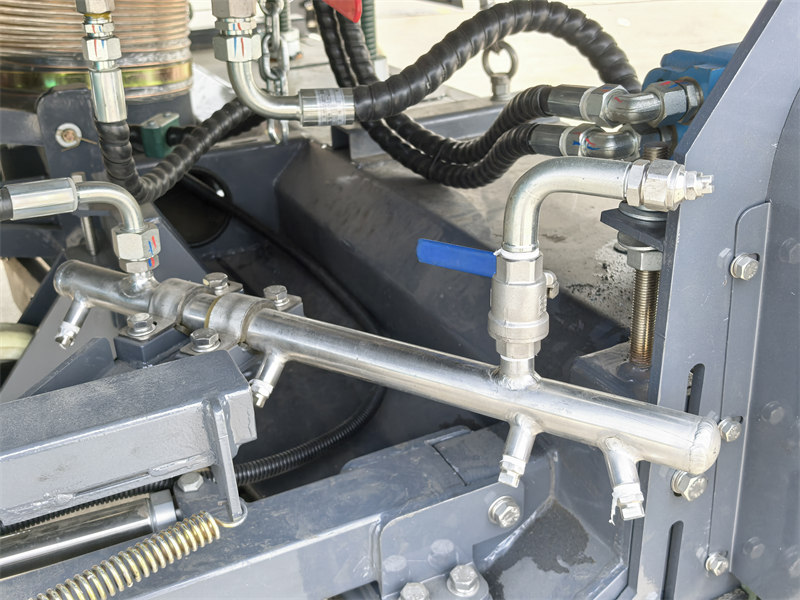

♦ يتميز بعرض شفط واسع ويتضمن قضيب رش مياه عالي الضغط داخليًا، مع قضبان رش مياه يمين ويسار على كلا الجانبين.

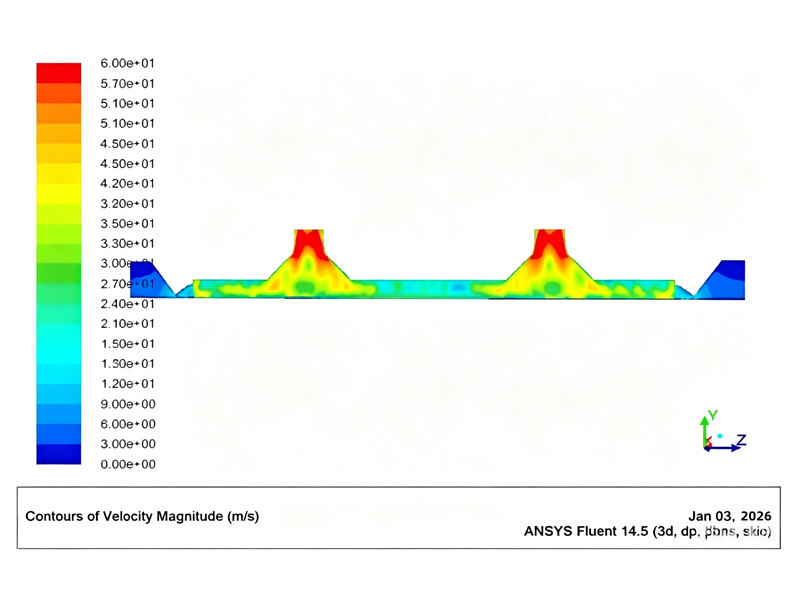

♦ من خلال تحسين تدفق الهواء والهيكل داخل فوهة الشفط، يتم تعزيز قدرة الشفط، مما يؤدي إلى شفط قوي وكفاءة تنظيف بنسبة 98٪.

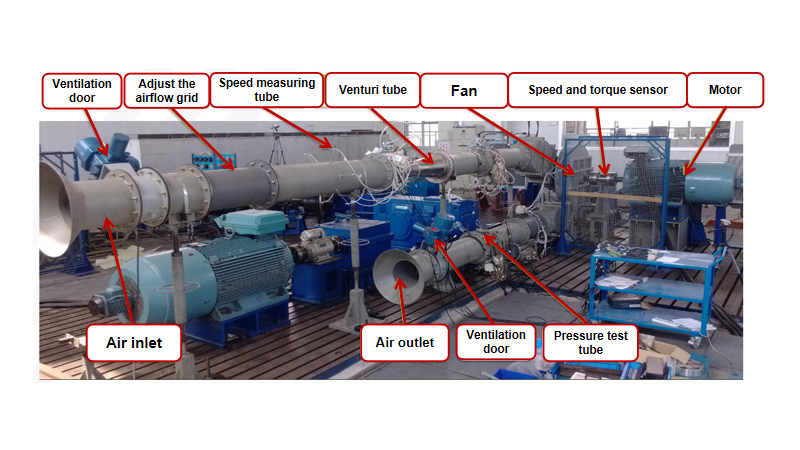

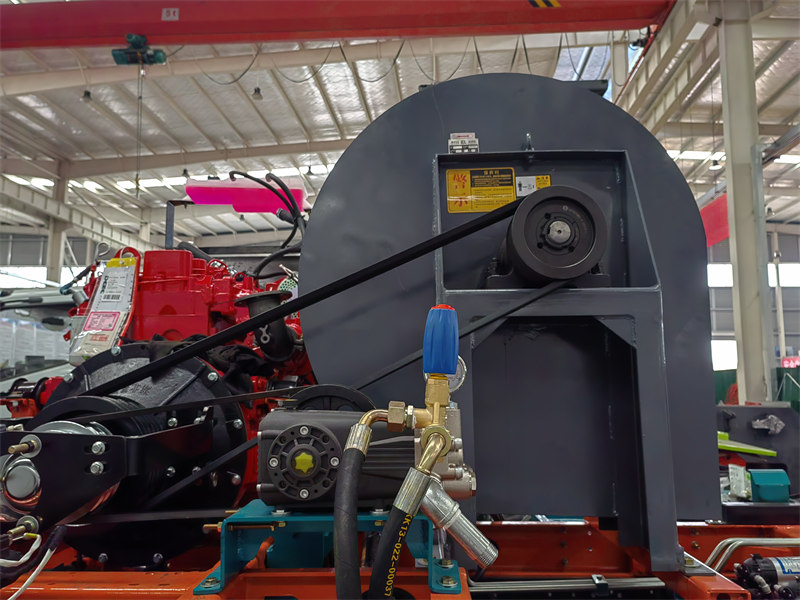

● مروحة طرد مركزي:

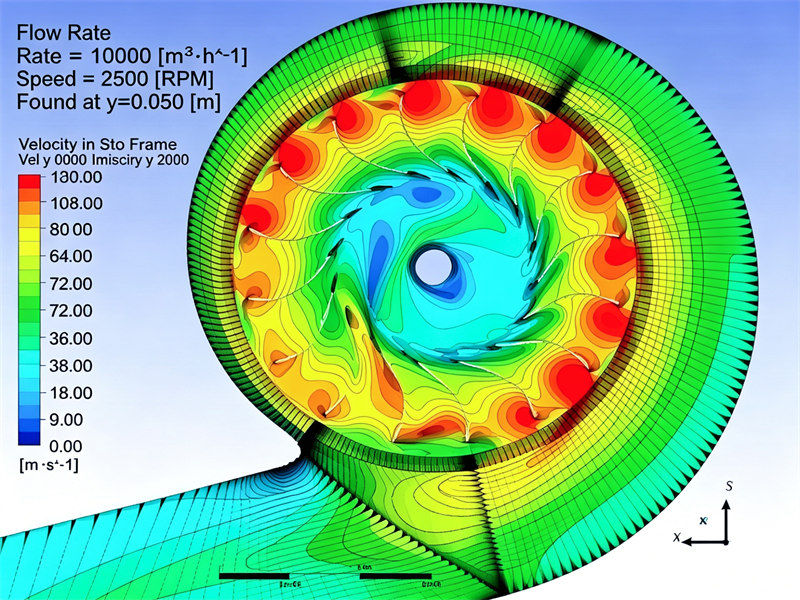

♦ باستخدام مروحة طرد مركزي عالية الضغط تم تطويرها ذاتيًا، يصل الحد الأقصى لتدفق الهواء إلى 12000 متر مكعب/ساعة.

♦ تتميز المروحة بضغط إجمالي عالٍ وكفاءة عالية، مما يزيد الكفاءة الميكانيكية بأكثر من 15٪ وضغط الهواء بنسبة 25٪.

♦ الشفرات مصنوعة من فولاذ خاص، وشكلها الفريد يجعلها مقاومة للتآكل بشكل كبير.

4. نظام مياه عالي الضغط آمن وموثوق:

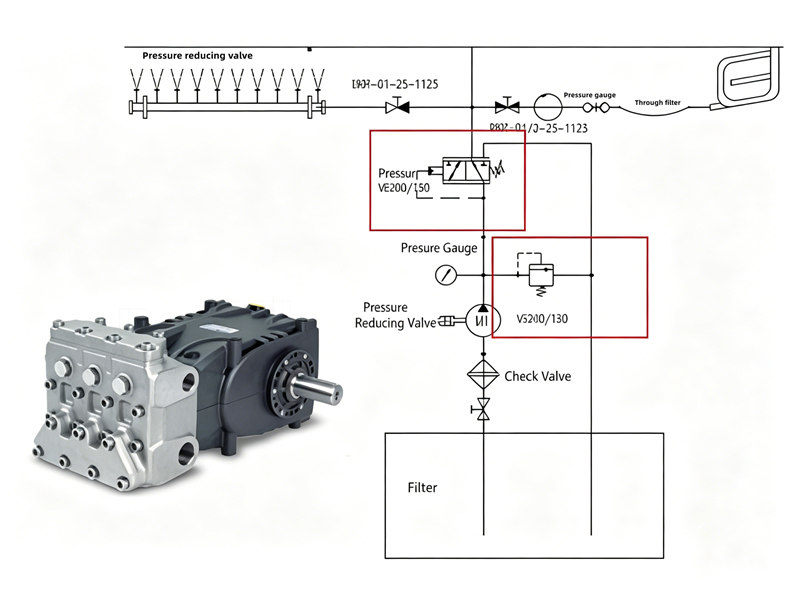

● يتميز نظام المياه عالي الضغط بحماية مزدوجة ضد الضغط الزائد:

♦ يتم تحقيق المستوى الأول من الحماية بواسطة صمام تفريغ، مضبوط على 5 ميجا باسكال.

♦ يتم تحقيق المستوى الثاني من الحماية بواسطة صمام الفائض، الذي تم ضبطه على 7 ميجا باسكال.

عندما يتحول مسدس الرش اليدوي فجأة من وضع الرش إلى وضع الإغلاق، يرتفع ضغط النظام فجأة. قد لا يكون لدى صمام التفريغ الوقت الكافي للاستجابة، وعندها يُفتح صمام الأمان على الفور، مما يضمن تشغيل مضخة المياه ومكونات نظام المياه الأخرى بشكل أكثر أمانًا وموثوقية.

● وظيفة تنظيف الأنابيب بالهواء المضغوط:

♦ تم تجهيز نظام المياه عالي الضغط بواجهة جهاز نفخ المياه المضادة للتجمد سريعة التوصيل لمنع مكونات نظام المياه من التجمد في درجات الحرارة المنخفضة في فصل الشتاء.

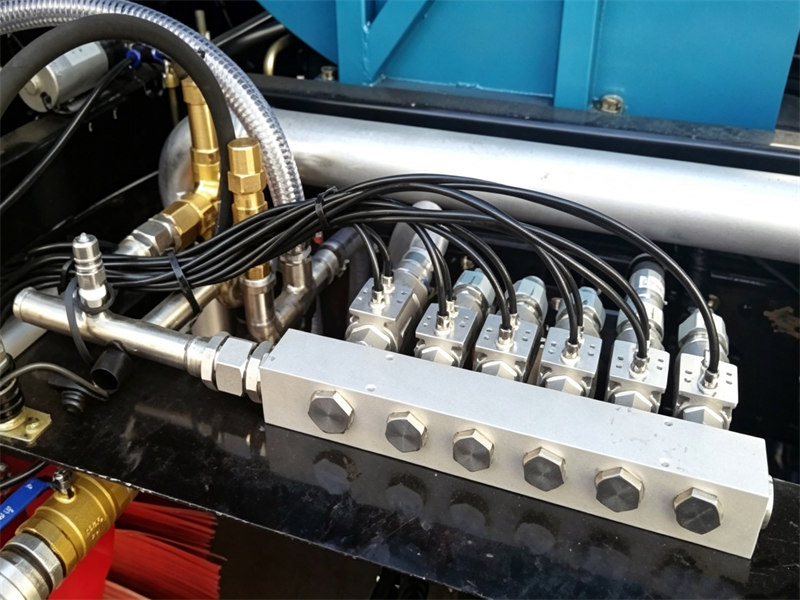

♦ يستخدم صمام توزيع المياه عالي الضغط مجموعة صمامات مياه متكاملة تعمل بالهواء المضغوط، وهي سهلة الصيانة وموثوقة للغاية.

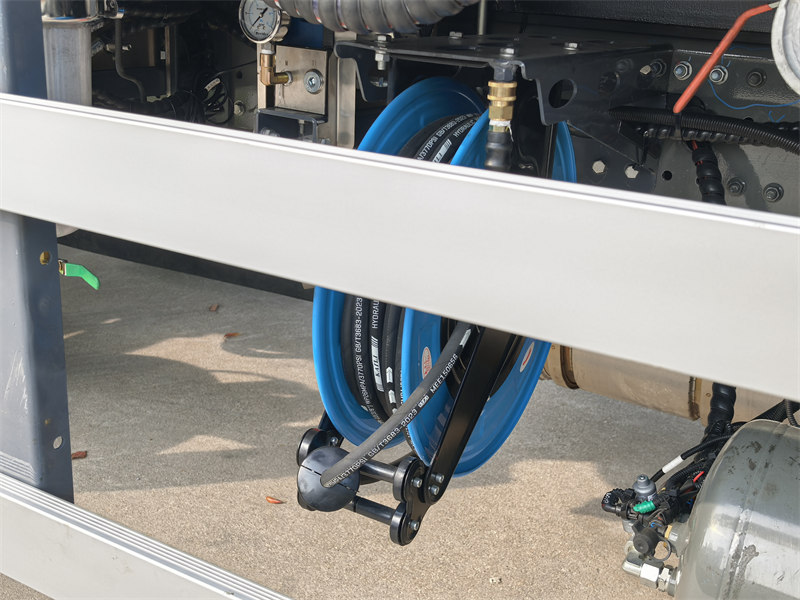

♦ بفضل تجهيزها ببكرة خرطوم أوتوماتيكية ومسدس مياه عالي الضغط، يمكنها القيام بأعمال التنظيف والصيانة المستهدفة للمركبات.

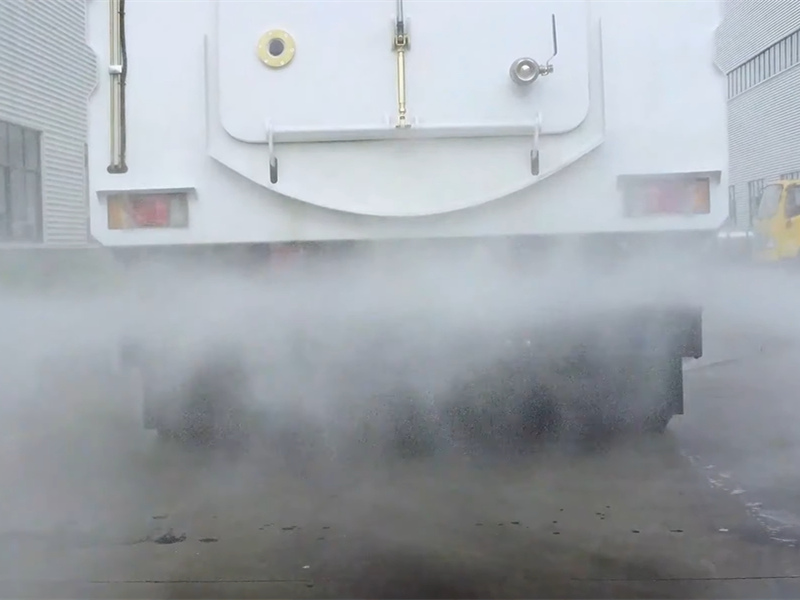

♦ تم تركيب نظام رش خلفي في الجزء الخلفي من السيارة للحد من الغبار.
