رافعات موثوقة مثبتة على شاحنات: مكونات وحرفية دقيقة

يكتفي العديد من مشتري الرافعات المثبتة على الشاحنات بمقارنة الحمولة والسعر فقط، متجاهلين في كثير من الأحيان عاملاً بالغ الأهمية. فالرافعة ترفع أحمالاً ثقيلة تصل إلى آلاف الأرطال؛ وكل عملية رفع وتلسكوب وتدوير تختبر دقة التصنيع وجودته.

إذا عانت المكونات الهيكلية من انحرافات في التصنيع، أو كانت قوة اللحام غير كافية، أو تباينت جودة الوصلات الهيدروليكية بشكل كبير، فقد تحدث مشكلات طفيفة مثل انحشار ذراع الرافعة وانحراف الحمل. والأسوأ من ذلك، قد يحدث تشوه هيكلي وتصدع في المكونات، مما يخلق مخاطر جسيمة على السلامة.

إن الرافعة الموثوقة ليست مجرد تجميع بسيط لألواح فولاذية وقطع غيار. بل يتم بناؤها وفق معايير صارمة عبر سلسلة الإنتاج بأكملها: من قطع الألواح وثنيها وتشكيلها، إلى اللحام الآلي، واختيار النظام الهيدروليكي، وطلاء السطح.

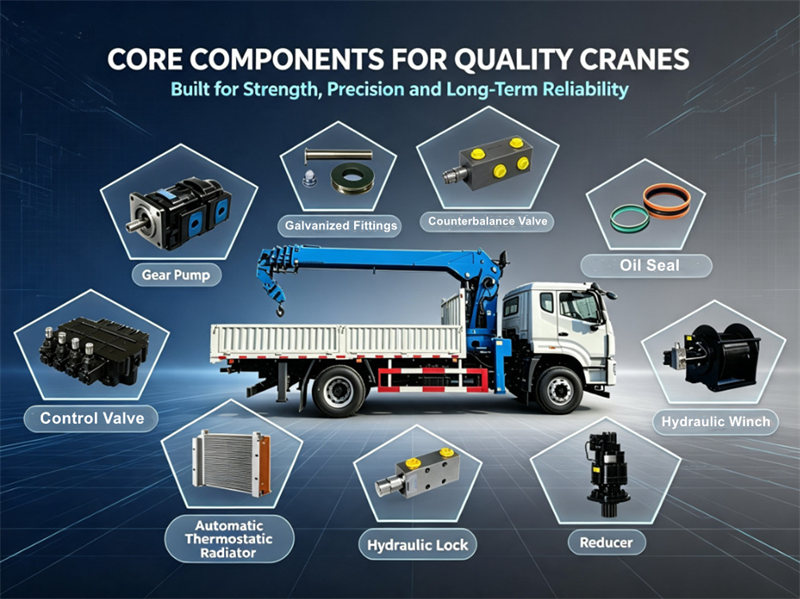

⚙ مصادر مكونات الرافعات الأساسية:

▣ مضخة تروس:

نستخدم مضخات تروس هيدروليكية من علامات تجارية صينية مرموقة. تتميز هذه المضخة، المصنوعة من الحديد الزهر المزدوج، بتصميم ذي لوحة جانبية، وتقنية تعويض الخلوص المحوري العائم الخاصة بها، وتقنية التوازن القطري، بالإضافة إلى جلبات التشحيم الذاتي من نوع DU. توفر هذه المضخة كفاءة حجمية عالية، وضغط تشغيل عالٍ، ومقاومة قوية للاهتزازات، وتحملًا ممتازًا لدرجات الحرارة العالية، وعمرًا تشغيليًا طويلًا.

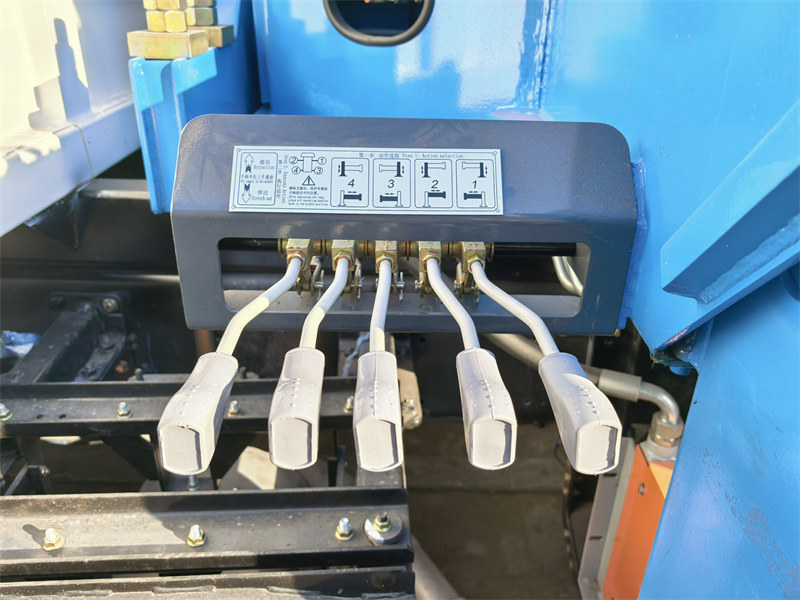

▣ صمام التحكم:

يتم توريدها من قبل شركة صينية مرموقة متخصصة في وحدات التحكم بالحركة، وأنظمة التحكم في المحركات، والمكونات الهيدروليكية، وأبحاث وتطبيقات المواد المعدنية. تضمن هذه الوحدة تحكمًا دقيقًا في الحركة وأداءً مستقرًا وموثوقًا للرافعة أثناء التشغيل لفترات طويلة، كما أنها تضبط المخرجات ديناميكيًا وفقًا لمتطلبات الحمل.

▣ قفل هيدروليكي:

يتم استيراد هذه المكونات من إحدى الشركات الصينية الرائدة في تصنيع المكونات والآلات الهيدروليكية. وبصفتها مورداً استراتيجياً رئيسياً لشركات محلية كبرى مثل XCMG وLovol، فقد حصلت الشركة على شهادات ISO9001 وISO14001 وOHSAS18001 وشهادة CE الأوروبية، مما يوفر حلولاً متكاملة لأنظمة الطاقة الهيدروليكية.

▣ ونش هيدروليكي:

1.تعتمد الأسطوانة على بنية ملحومة، مما يوفر قوة عالية وقابلية تكيف مرنة لتلبية متطلبات العملاء المتنوعة.

2.تستخدم نوابض الفرامل نوابض قرصية ألمانية مستوردة ذات عمليات تصنيع متطورة.

3. تعتمد المعالجة الحرارية على التبريد الأوستنيتي (التبريد السريع للباينيت) للحصول على بنية مجهرية متجانسة وأداء ثابت. تتميز النوابض بقوة عالية، ومتانة جيدة، ومقاومة فائقة للتشقق؛ كما أن بنية الباينيت الداخلية تضمن عمرًا أطول. وتضمن معدات التشكيل الدقيقة دقة أبعاد فائقة وجودة منتج عالية.

4. صُنعت التروس من فولاذ 20CrMnTi المعالج بتقنية التبريد بالكربون والنيتروجين لضمان قوة عالية ومتانة فائقة. وتُوفر شركة هانشنغ موانع التسرب الخاصة بالمكابح الهيدروليكية، مما يضمن أداءً موثوقًا وعمرًا تشغيليًا طويلًا. وهي مُجهزة بنظام تخفيض تروس كوكبي من شركة NGB يتميز بتوزيع متساوٍ للأحمال وقدرة تحمل عالية.

▣ تجهيزات مجلفنة:

تم استبدال تجهيزات الرافعة المساعدة بأجزاء مجلفنة، مما يعزز بشكل كبير مقاومتها للتآكل والصدأ، ويطيل عمرها الافتراضي. تتميز الأسطح المجلفنة بتشطيبات موحدة ولامعة ونظيفة خالية من بقع الصدأ أو التصبغات، مما يحسن المظهر العام للرافعة.

▣ موانع تسرب الزيت المستوردة:

تعتمد الأسطوانات على تقنية إحكام متقدمة وأختام زيت هاليت عالية الأداء مستوردة من المملكة المتحدة، مما يوفر تأثير إحكام ممتاز وتشغيلًا مستقرًا وعمر خدمة طويل.

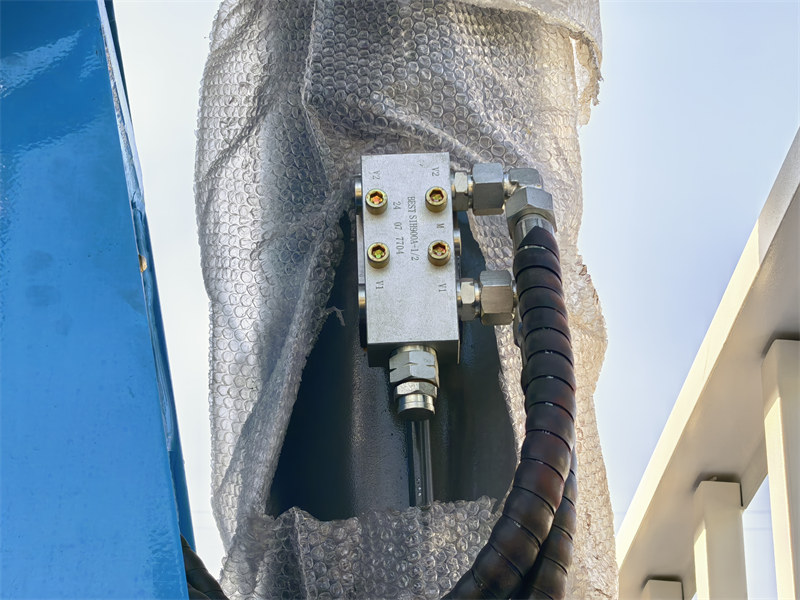

▣ صمام الموازنة:

يُحقق هذا النظام إحكامًا فعالًا لمنع التسريبات الدقيقة أثناء تثبيت ذراع الرافعة تحت الأحمال الثقيلة ورفع البضائع المعلقة. كما يمنع الهبوط البطيء والانحراف غير المقصود لذراع الرافعة الرئيسية والثانوية. ويرفع ذراع الرافعة ويخفض بسلاسة تامة دون اهتزاز أو ارتجاج، مع انخفاض خطر التسريب الداخلي وتسرب الزيت وسرعة الحركة غير المنتظمة.

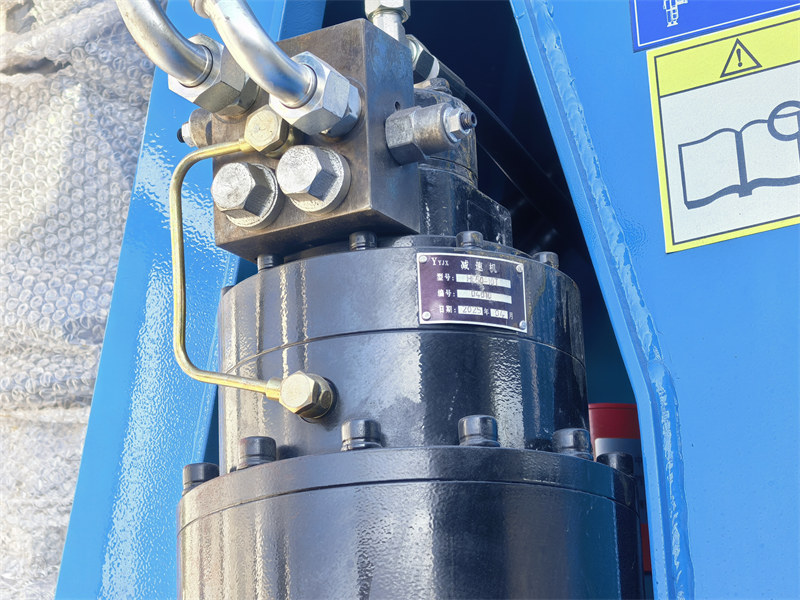

▣ مخفض السرعة:

1. يتم تصنيع علب التروس الحلقية وحوامل الكواكب عن طريق التشكيل الدقيق للحصول على بنية دقيقة كثيفة وقوة عالية.

2. تستخدم نوابض الفرامل أيضًا نوابض قرصية مستوردة.

3. تُصنع التروس من فولاذ 20CrMnTi مع معالجة التبريد بالكربون والنيتروجين لضمان قوة عالية ومتانة جيدة. أما موانع تسرب الفرامل الهيدروليكية فهي من منتجات هانشنغ، وتتميز بأداء موثوق وعمر خدمة طويل.

4. يتم تطبيق نظام تخفيض الحمل الكوكبي NGB مع توزيع متساوٍ للأحمال لتحقيق قدرة تحمل عالية.

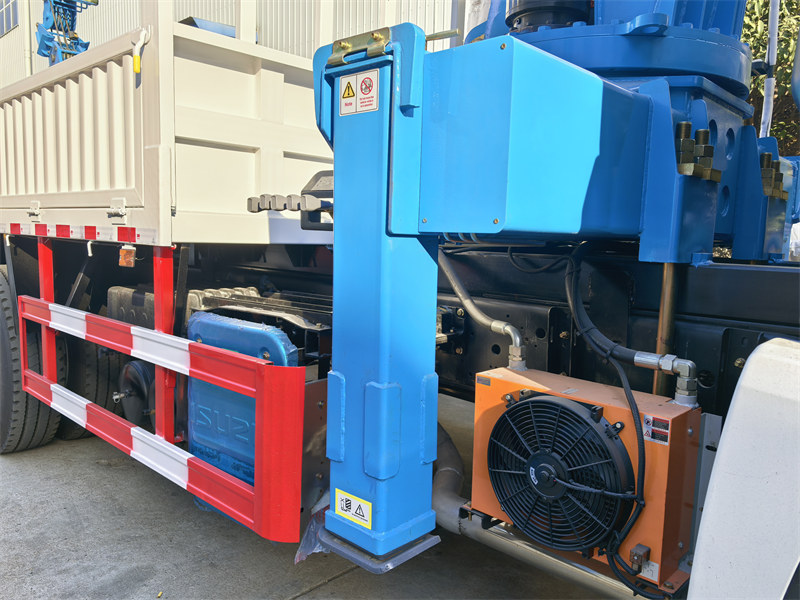

▣ مشعاع حراري أوتوماتيكي:

1. مشعاع حراري أوتوماتيكي كبير الحجم مزود بتحكم تلقائي في درجة الحرارة، مما يلغي الحاجة إلى التبديل اليدوي المتكرر.

2. يضمن هيكل التبادل الحراري عالي الكفاءة المزود بزعانف تبديدًا كافيًا للحرارة لزيت الهيدروليك ويمنع الأكسدة الحرارية وتدهور سائل الهيدروليك.

3. يعمل على إطالة فترة تغيير الزيت، ويتجنب الأعطال مثل شيخوخة الأختام، وتعطل الصمامات الهيدروليكية، وتآكل المضخة/المحرك الناتج عن ارتفاع درجة حرارة الزيت، ويحسن من عمر الخدمة والموثوقية التشغيلية للمعدات بأكملها.

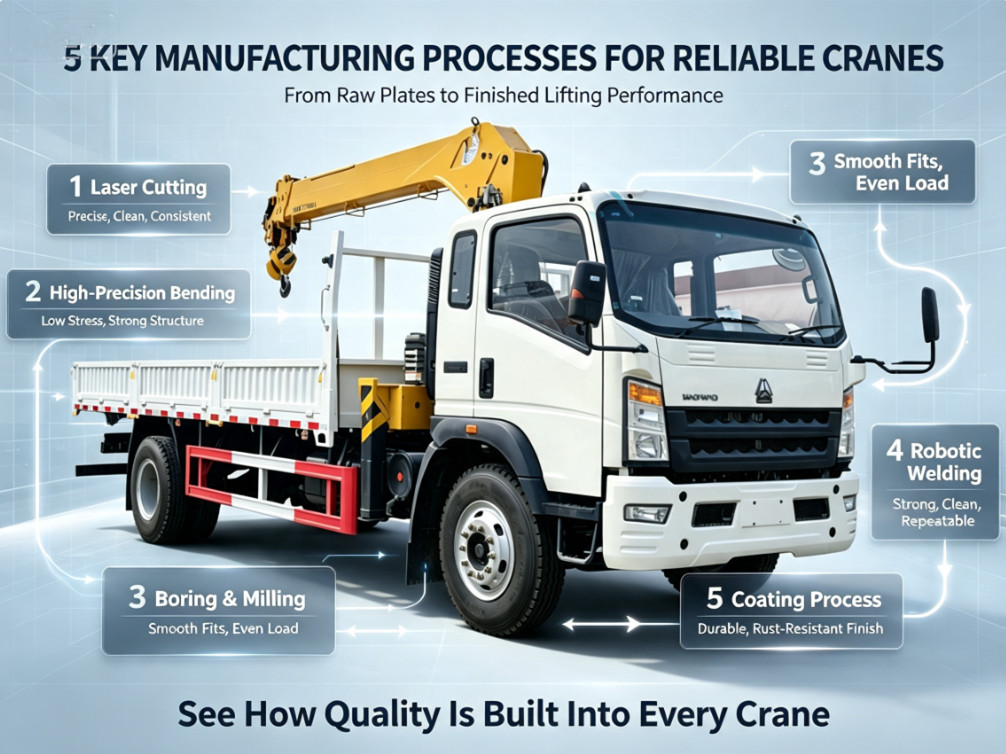

⚙خمس عمليات تصنيع أساسية للرافعات الشاحنة عالية الجودة:

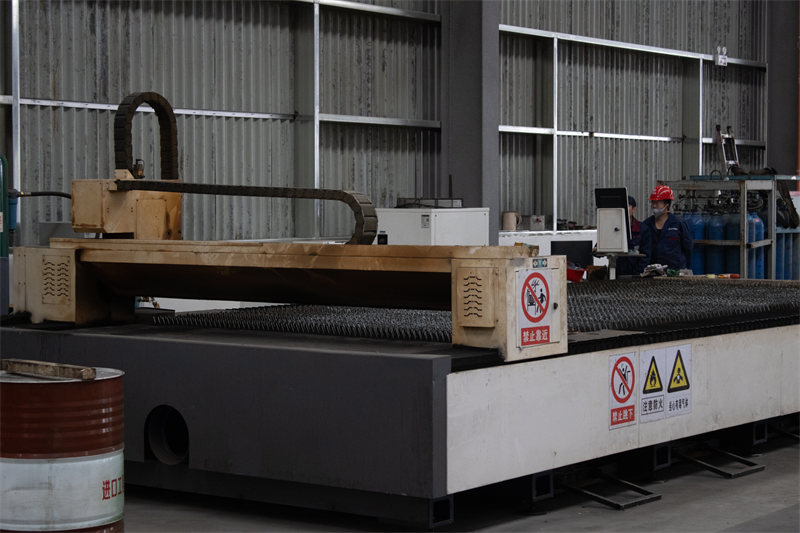

▣ القطع بالليزر:

♦ يغطي جميع مكونات الصفائح الرقيقة والمتوسطة السماكة للرافعات المثبتة على الشاحنات.

♦ آلة واحدة تعالج تطبيقات متعددة وتلغي الحاجة إلى عمليات تشغيل ثانوية.

♦ تقوم هذه الآلة بمعالجة الأشكال الخاصة المعقدة، والثقوب المستديرة الصغيرة، والزوايا الحادة، والأنماط المجوفة، والملامح المنحنية المعقدة.

♦ تكون الحواف المقطوعة عمودية وناعمة، وخالية من الشوائب والنتوءات. تبقى الألواح خالية من التشوه؛ وتبقى الصفائح الرقيقة، والفولاذ المقاوم للصدأ الرقيق، وألواح الألومنيوم مسطحة دون انحناء أو التواء بعد القطع.

♦ حواف الألواح المقطوعة مقاومة لتغير اللون والصدأ.

♦ تعمل المقاطع العرضية النظيفة المقطوعة بالليزر على تقليل الأكسدة، مما يسهل عمليات الطلاء والثني واللحام اللاحقة.

♦ اتساق أبعاد ممتاز: تتميز مئات أو آلاف الأجزاء المنتجة بكميات كبيرة بأبعاد وخطوط محيطية متطابقة دون أي خطأ بشري.

♦ متوافق تمامًا مع اللحام الآلي وخطوط التجميع القياسية لتشكيل نظام دقيق ذي حلقة مغلقة.

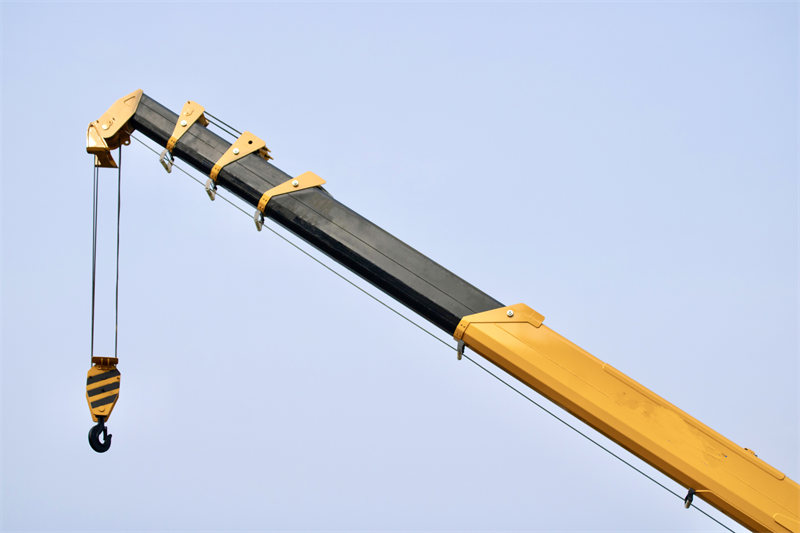

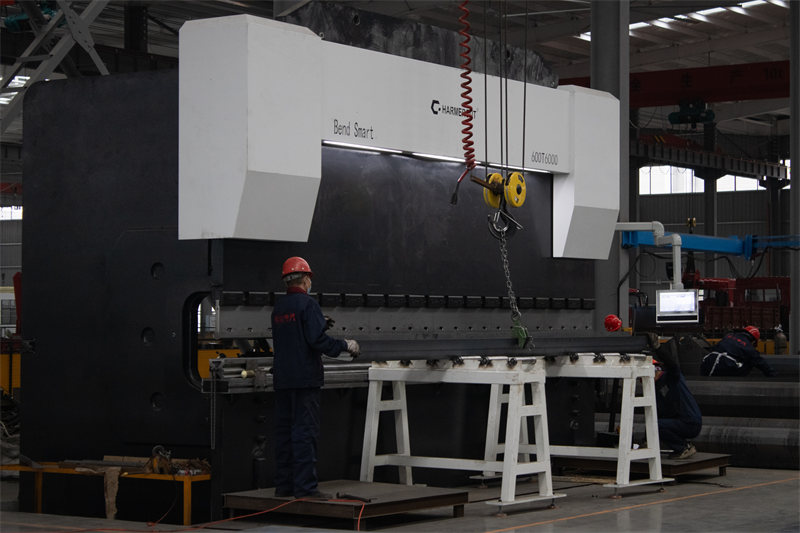

▣ ثني عالي الدقة:

♦ يؤدي الانحناء عالي الدقة إلى إنتاج ألواح مسطحة ذات إجهاد متبقي منخفض، مما يحسن القوة الهيكلية ويمنع تشوه وتصدع مكونات ذراع الرافعة الحاملة للأحمال على الرافعات المثبتة على الشاحنات.

♦ يتم التحكم في تفاوت أنبوب ذراع الرافعة في حدود ±1 مم، مما ينتج عنه خلوص ضئيل لتلسكوب أكثر سلاسة وتقليل الاهتزاز أو الالتصاق.

♦ تتيح الدقة العالية لأنابيب ذراع الرافعة تقليلًا فعالًا للتفاوتات المحفوظة في التصميم بفضل ترقيات المعدات.

♦ يمكن تقليل التفاوت في كل قسم من أقسام ذراع الرافعة بمقدار 4 مم مقارنة بالمعالجة العادية، مما يتيح تمديد ذراع الرافعة وسحبها بسلاسة أكبر.

♦ يؤدي التداخل المحكم بين أجزاء ذراع الرافعة إلى قوة تعشيق أكبر أثناء رفع الأحمال. كما يُحسّن ذلك من المحورية والتناظر والاستواء؛ وتكون الأسطح المنحنية مستقيمة ونظيفة مع زيادة في التمركز بعد عملية الحفر.

♦ يتجنب أعمدة الدبابيس والثقوب المنحرفة، وتوزيع الإجهاد غير المتساوي، والتشقق المبكر الناتج عن انحراف البيانات المرجعية.

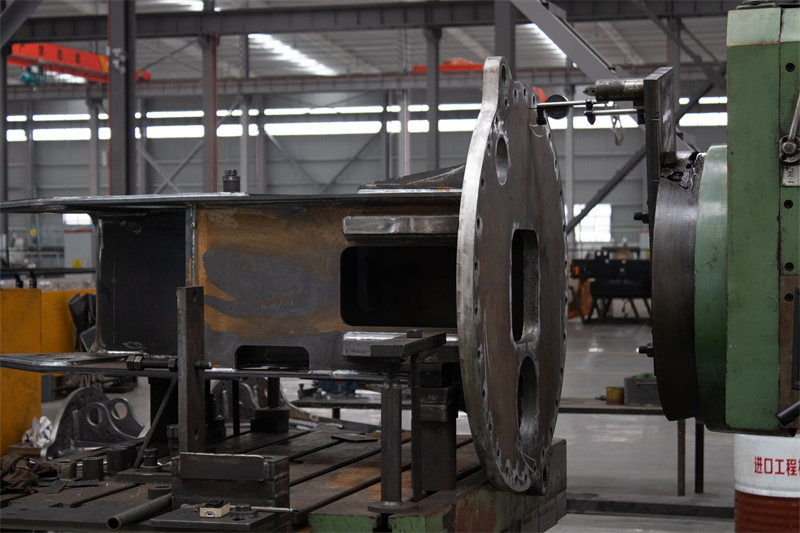

▣ عمليات الحفر والتفريز:

ممل: يقوم بتشطيب الثقوب الدائرية لضمان فتحة دقيقة، واستدارة فائقة، وتمركز دقيق، وجدران ثقب ناعمة.

الطحن: يقوم بتسوية وتلميع أسطح قطع العمل لضمان استواء فائق.

♦ تتميز أسطح العمل بأقل قدر من انحراف الارتفاع وبدرجة عالية من التمركز.

♦ تتميز الثقوب بحجمها الدقيق واستدارتها الجيدة وعدم وجود أي تشوه بيضاوي.

♦ يتم التحكم بدقة في تعامد الثقوب مع السطح والمسافة بين الثقوب من أجل تجميع محكم وسلس.

♦ تتلاءم المحامل والأعمدة وأعمدة الدبابيس والشفاه بسلاسة دون اهتزاز؛ الدوران ثابت وخالٍ من اللامركزية والتآكل غير الطبيعي.

♦ يؤدي توزيع القوة بشكل متساوٍ إلى خلق اتصال محكم بين الأسطح المتزاوجة، مما يمنع التفكك والتشقق.

♦ تساهم الأبعاد الموحدة في جميع قطع العمل في إمكانية تبادل قطع الغيار.

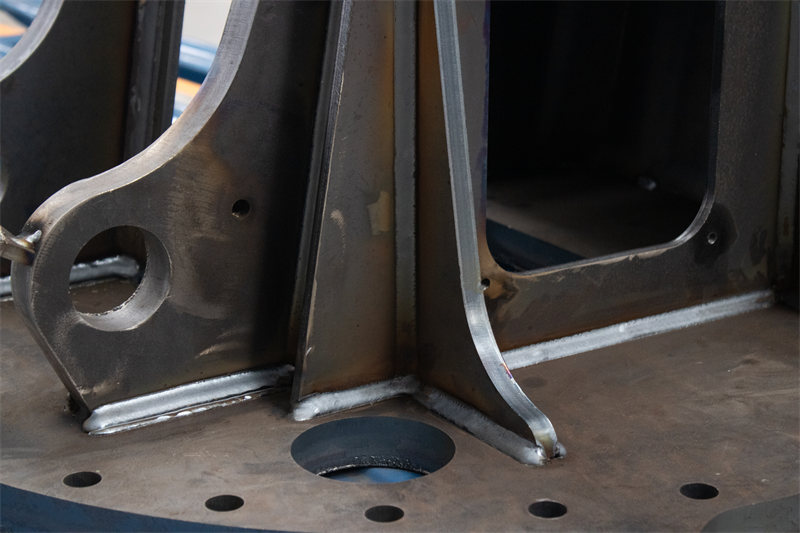

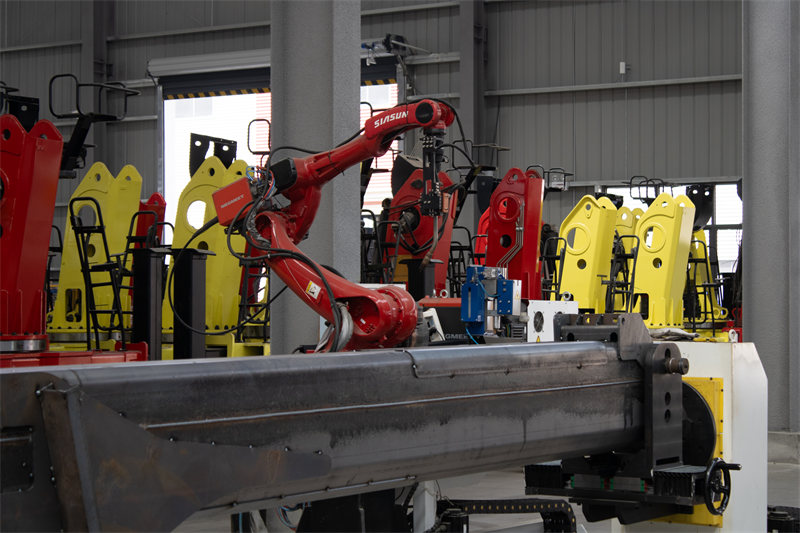

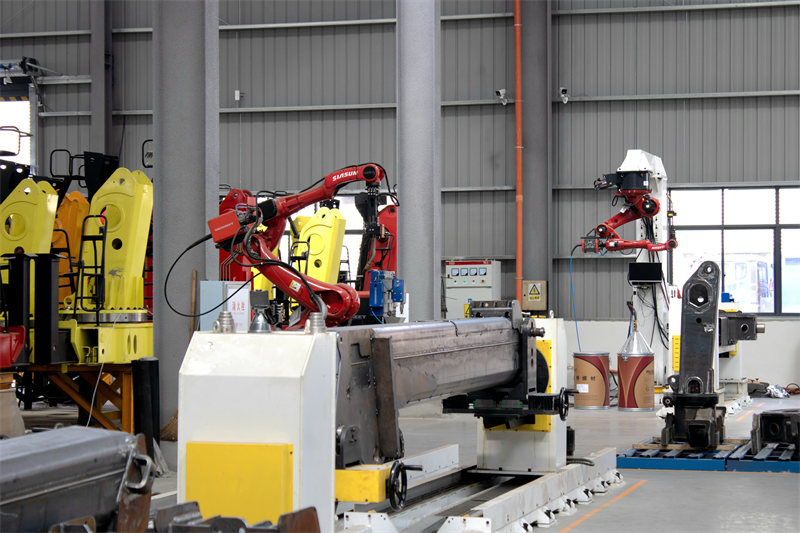

▣ اللحام الآلي:

♦ تشكيل لحام موحد وجميل. يضمن مسار حركة الروبوت الثابت عرض لحام متسق وتموجات لحام منتظمة.

♦ لا يوجد تداخل أو تآكل أو تناثر للحام. لا حاجة إلى عمليات تجليخ أو إزالة خبث واسعة النطاق بعد اللحام للحصول على مظهر نظيف.

♦ تمنع نقاط اللحام المتناسقة التجعد والتشوه. ويؤدي إدخال الحرارة الثابت إلى تسخين موحد، لذا نادراً ما تتشوه قطع العمل أو تنهار.

♦ تُحقق اللحامات الطويلة واللحامات الدائرية تشطيبًا فائقًا مع درزات متصلة وخالية من الفجوات وانتقالات سلسة بين الوصلات.

♦ يؤدي التغطية المنتظمة بغاز الحماية إلى تقليل العيوب الداخلية وتعزيز قوة الشد ومقاومة الإجهاد.

♦ يؤدي التحكم في مدخلات الحرارة وإيقاع اللحام الثابت إلى توزيع متساوٍ للإجهاد الداخلي، مما يقاوم تشقق اللحام في ظل ظروف الانحناء وتحمل الأحمال والاهتزاز اللاحقة.

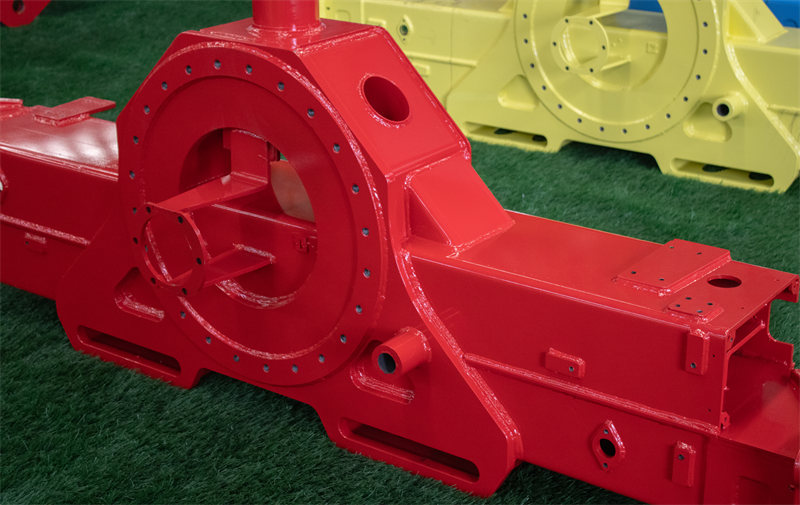

▣ عملية طلاء الرافعة:

♦ التفجير بالرصاص

تُزيل عملية السفع بالخردق القشور والشوائب من أسطح قطع العمل لتحسين مظهرها. كما تُنشئ هذه العملية سطحًا خشنًا لتعزيز التصاق الطلاء المسحوق. المزايا: تُخفف هذه العملية إجهاد اللحام بفعالية، وتقلل من خطر الكسر الناتج عن الإجهاد، وتُطيل عمر خدمة المكونات.

♦ عملية إزالة الشحوم والغسيل

مخطط سير العملية: إزالة الشحوم الأولية ← إزالة الشحوم ← الشطف الأولي ← الشطف ← النفخ بالهواء ← التجفيف ← التبريد القسري

إزالة الشحوم: تزيل الشحوم والزيوت الملوثة من أسطح قطع العمل.

الغسيل: يستخدم الماء الدافئ بدرجة حرارة أعلى من 40 درجة مئوية لإزالة جميع الشحوم والبقع من قطع العمل.

بعد الغسيل، يتم تطبيق نفخ الهواء بزاوية 360 درجة بدون زوايا ميتة، يليه التجفيف عند 120 درجة مئوية والتبريد القسري لخفض درجة حرارة قطعة العمل إلى حوالي 50 درجة مئوية.

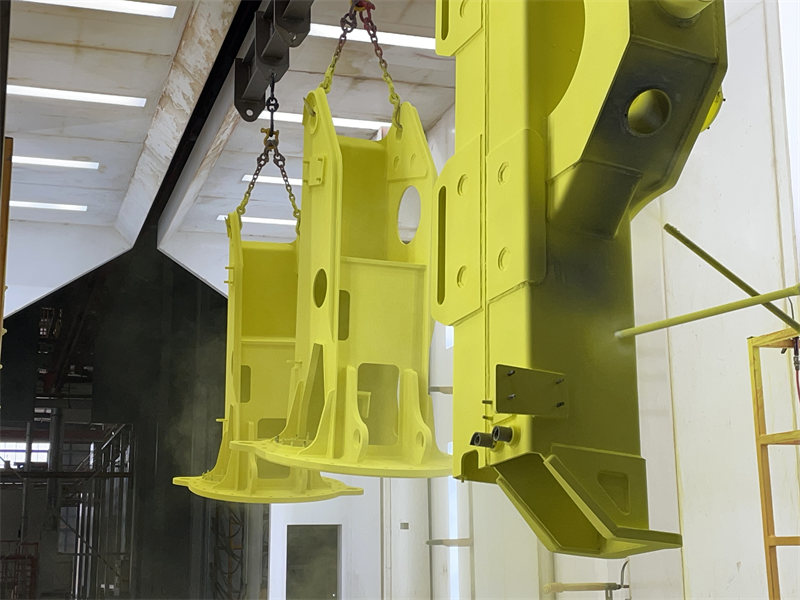

♦ طلاء مسحوقي

تُنقل قطع العمل إلى محطات المسح بالليزر لإجراء مسح محيطي، ثم تُنقل إلى كابينة طلاء المسحوق. وبفضل تقنية الربط متعدد المحاور، تُشكّل أكثر من 60 مسدس رش مستورد داخل الكابينة طبقات طلاء متجانسة على جميع أسطح قطع العمل دون أي مناطق غير مطلية.

♦ المعالجة والخبز

تُنقل قطع العمل إلى محطة الخبز النهائية. يُمكّن جهاز التسخين بالأشعة تحت الحمراء المستورد (إفرا سول) من تسخين متجانس من السطح إلى اللب لإذابة المسحوق بسرعة. يعتمد الفرن عملية خبز ثنائية المراحل: التسخين المسبق عند 120 درجة مئوية والتسخين الرئيسي عند 240 درجة مئوية لمدة 15-20 دقيقة، مما يسمح بإذابة المسحوق وتسويته ومعالجته للحصول على سطح نهائي مثالي.
