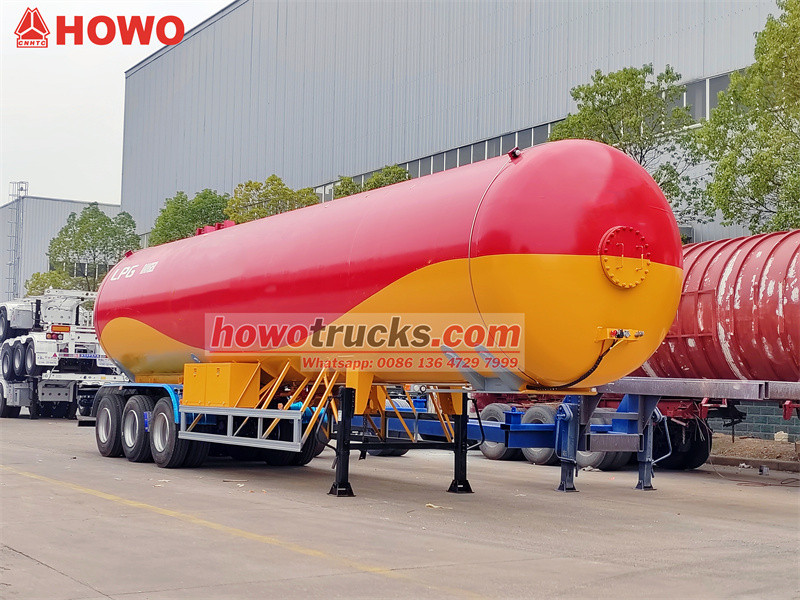

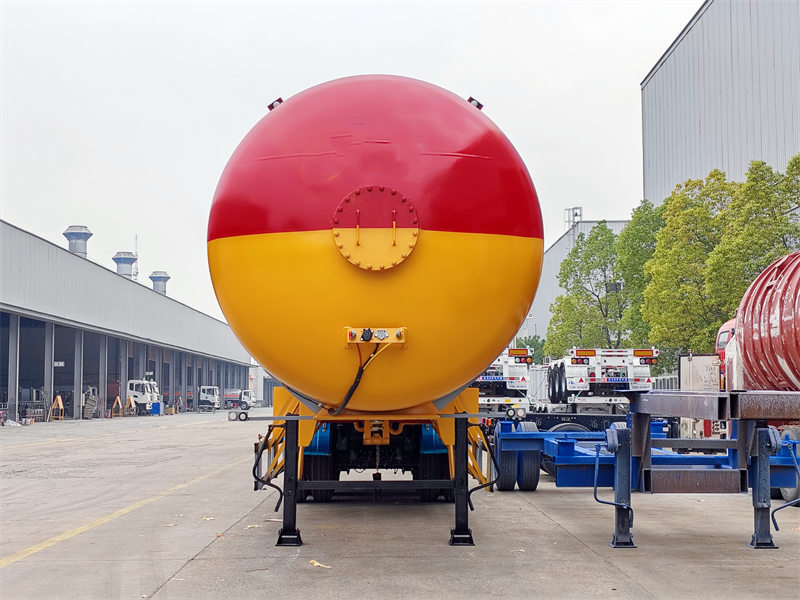

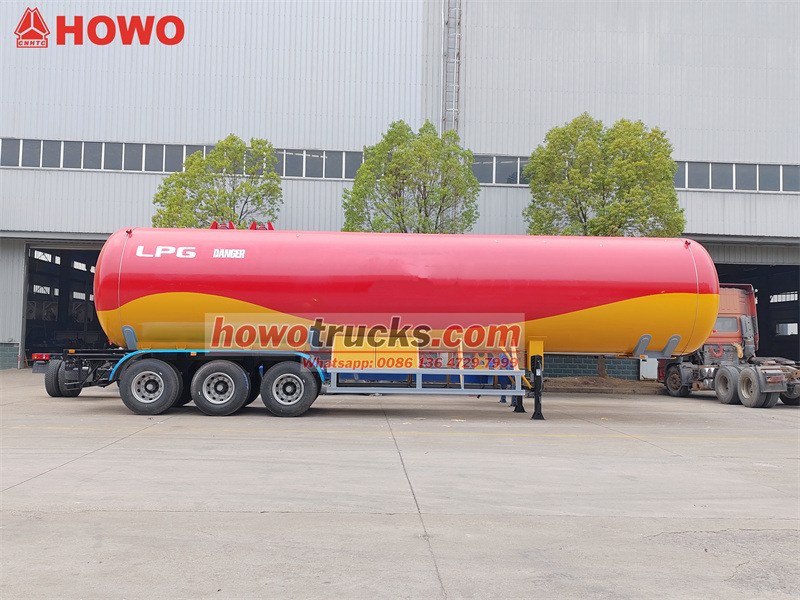

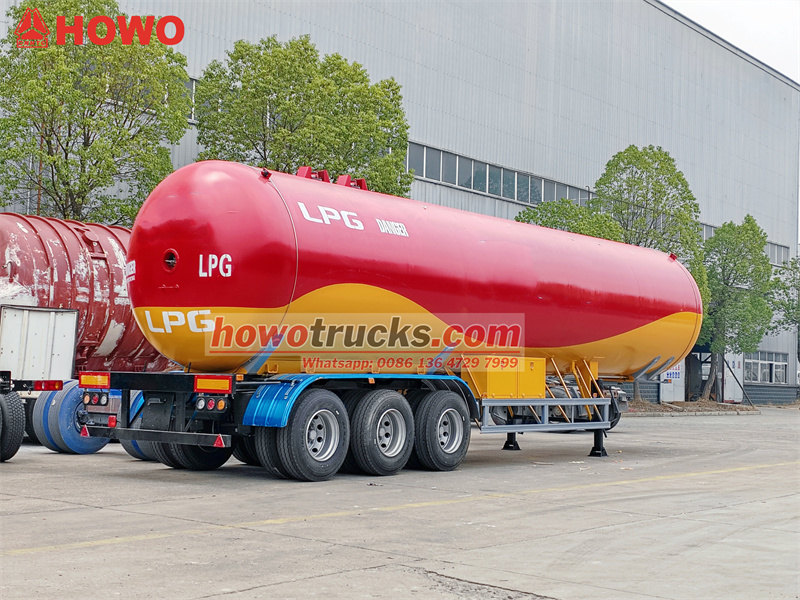

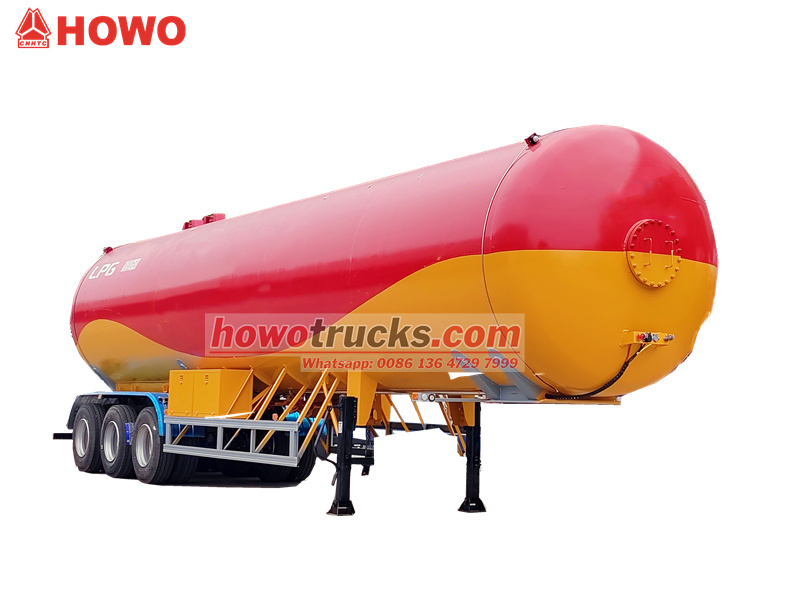

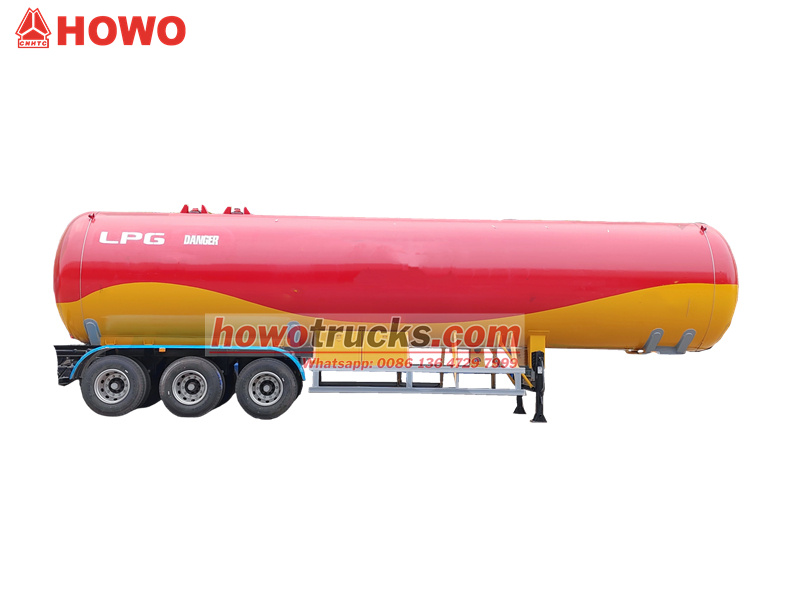

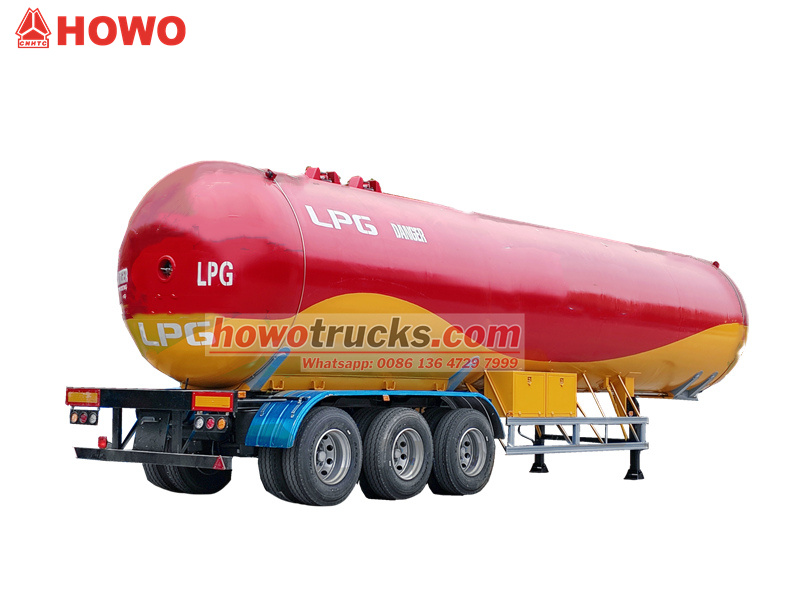

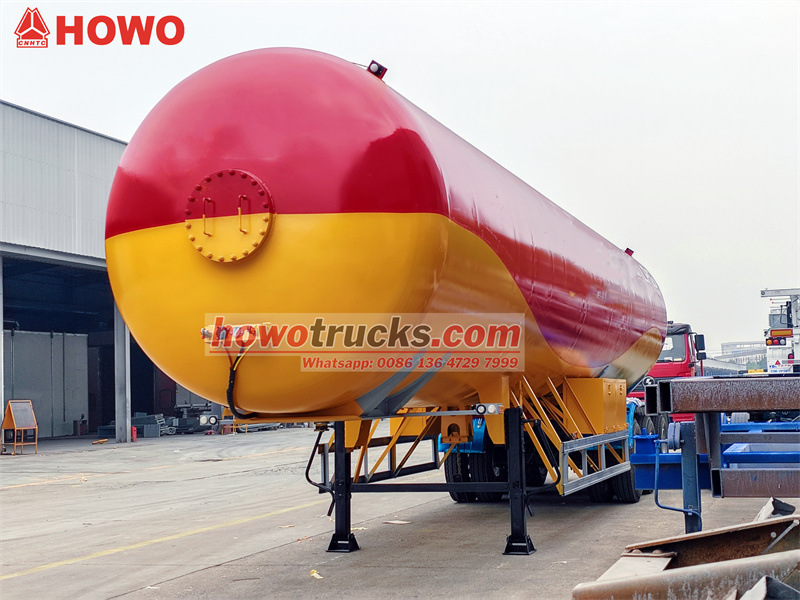

مقطورة صهريج غاز البترول المسال شديدة التحمل بثلاثة محاور وسعة 50000 لتر

حجم الخزان (م³)

38-50سي بي إم

الأبعاد الكلية (الطول × العرض × الارتفاع) (مم)

11324*2500*3730

أبعاد الخزان (الطول × العرض × الارتفاع) (مم)

11044*2200*1200

الوزن الفارغ التقريبي (كجم)

13415

الحمولة (كجم)

17010

الوزن الإجمالي (كجم)

30425

قاعدة العجلات (مم)

6720+1320

شل أوف تانكر

منتجات

غاز البترول المسال (البروبان)

خصائص السوائل

قابل للاشتعال

درجة حرارة التصميم (درجة مئوية)

50 درجة مئوية

ضغط التصميم (ميجا باسكال)

1.61

بدل التآكل (مم)

1

عامل وصلة اللحام

1

المواد الرئيسية لتحمل الضغط

هيكل ناقلة الوقود: Q345، 12 مم،

لوحة طرفية: Q345R، 12 مم

الشعاع الرئيسي: 16 ميجا نيوتن

كشف

المعالجة الحرارية

المعالجة الكاملة في فرن، من 600 درجة مئوية إلى 640 درجة مئوية

كشف العيوب

كشف العيوب بنسبة 100%

ضغط الاختبار (ميجا باسكال)

1.61

اختبار الضغط الهيدروليكي (ميجا باسكال)

2.1

فحص ماجنافلوكس

استهدف مكان اللحام الذي لا يمكن لكشف العيوب تغطيته

فتحة تفتيش (حسب طلب العميل)

كمية

قطعة واحدة؛ في الأعلى

مقاس

DN450

صمام أمان (حسب طلب العميل)

كمية

2

موقع

أعلى ناقلة النفط

مقاس

DN80

مقياس مستوى السائل

يكتب

نوع المفتاح اليدوي

موقع

في الجزء الخلفي من الطبق النهائي

نظام التشغيل

المحاور

2*13T BPW

إطار

إطار بدون أنبوب داخلي مقاس 12R22.5، مع إطار احتياطي واحد.

ساق الهبوط

جوست

كينغ بين

50 أو90

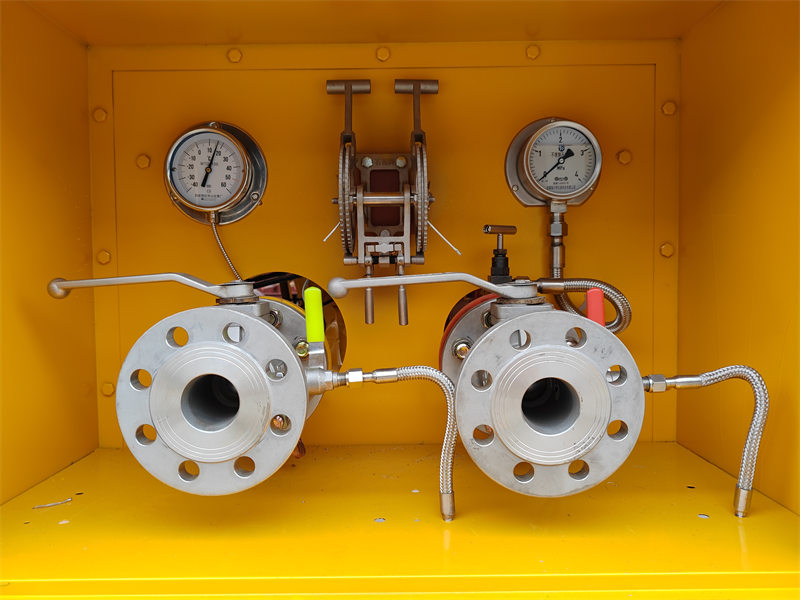

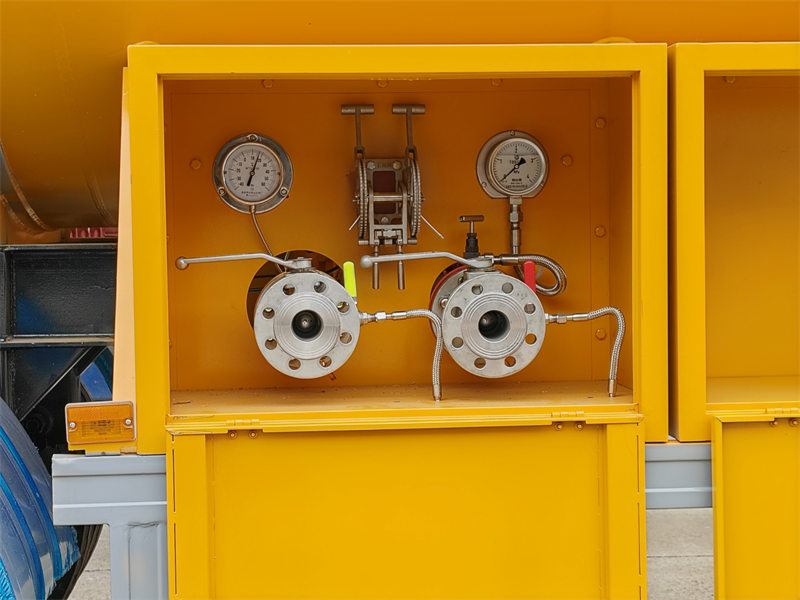

نظام التحكم

صمامات قطع الطوارئ

2 أو 3

صمام كروي

4 أو 6

مقياس السائل

1

مقياس حرارة مؤشر الضغط

1

مقياس الضغط

1
