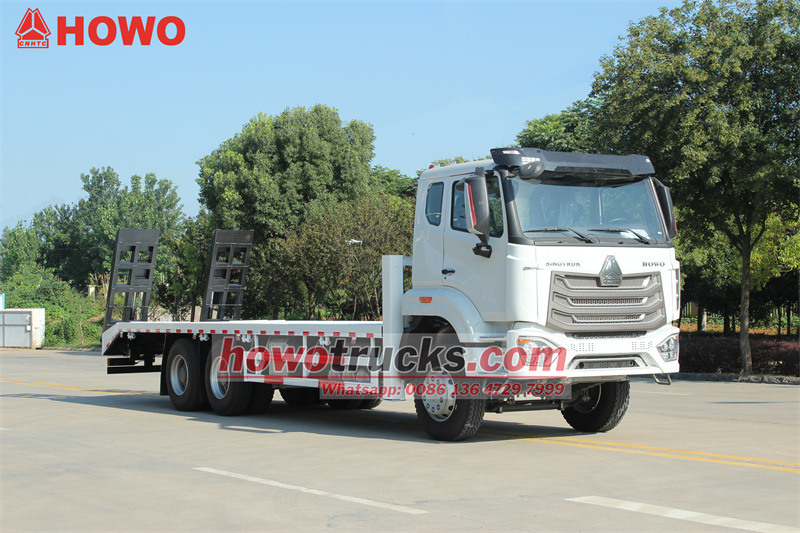

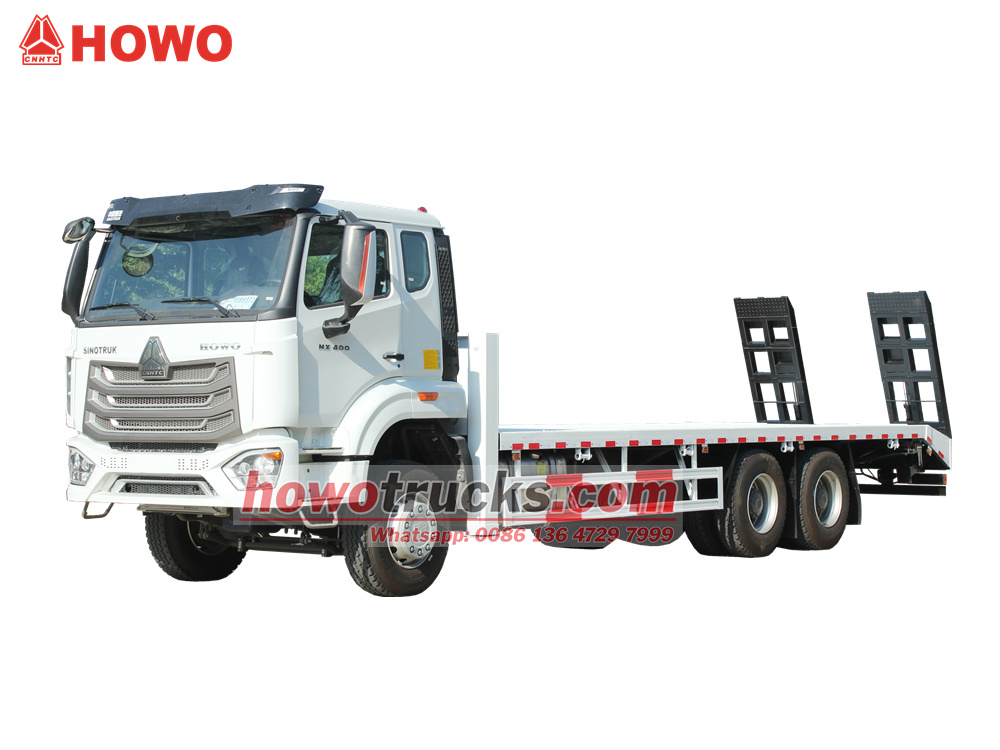

ال شاحنة تحميل ذاتي HOWO NX سعة 20 طنًا هي مركبة متخصصة مصممة لنقل المعدات الثقيلة. مزودة بهيكل علوي ونظام تحكم هيدروليكي متطورين، مما يتيح تحميل وتفريغ سريع ونقل فعال. تعمل بمحرك ويتشاي بقوة 400 حصان وناقل حركة سينوتروك ذي 10 سرعات، ما يمنحها قوة جبارة وموثوقية عالية. يتكون هيكلها العلوي من صفيحة فولاذية متينة بطول 7.5 متر وسماكة 8 ملم، مما يوفر قدرة تحمل استثنائية. تشمل الميزات الرئيسية ونشًا بطول 45 مترًا وقوة 20 طنًا، ودعامات هيدروليكية أمامية، ومنحدرًا ميكانيكيًا زنبركيًا خلفيًا بطول 2.2 متر. يتم التحكم في الدعامات الهيدروليكية الخلفية مركزيًا من مؤخرة المركبة، مما يضمن كفاءة تشغيلية عالية.

*شاحنة تحميل ذاتي HOWO NX سعة 20 طنًا

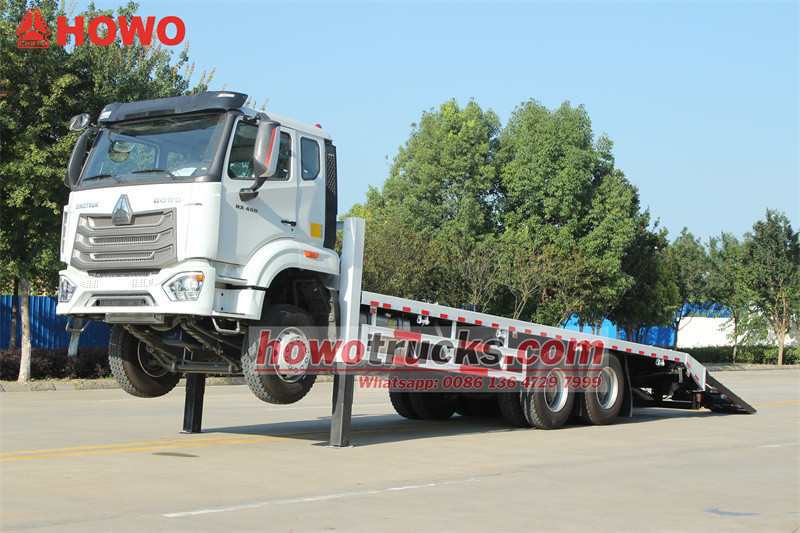

شاحنة مقطورة مسطحة HOWO 6x4*

مصنعنا متخصص في تصنيع الشاحنات،
نضمن أن جميع المنتجات جديدة تمامًا وعالية الجودة.

»Ⅰ.تعريف المنتج ومقدمته:

الشركة المصنعة:مجموعة سي إس للشاحنات المحدودة

أبرز الميزات التقنية

1. التحميل والتفريغ الذاتي الفعال: تعمل الدعامات الهيدروليكية والرافعة والمنحدر الميكانيكي الخلفي على تحسين كفاءة التحميل والتفريغ بشكل كبير.

2. هيكل متين: يضمن مزيج "الدروع الثقيلة" المكون من صفيحة مربعة بسمك 8 مم وفولاذ مربع 120 GB متانة طويلة الأمد في بيئات البناء القاسية.

3. سهولة التشغيل: يتميز المنحدر الميكانيكي بتصميم معزز شديد التحمل بثلاثة أضلاع ونابضين مزدوجين، ويحتوي على دعامات خلفية للسحب والنشر السريع.

4. ميزات السلامة:

• تم تجهيز النظام الهيدروليكي بصمام أمان مزدوج الدائرة لتخفيف الحمل الزائد تلقائيًا.

• خاصية منع الانزلاق على المنحدر.

• تم تجهيز الدعامات الجانبية بميزان تسوية ونظام تسوية تلقائي.

» Ⅱ. مواصفات المنتج لشاحنة التحميل الذاتي HOWO سعة 20 طنًا:

»Ⅲ.تفاصيل المنتج

تكوين الهيكل

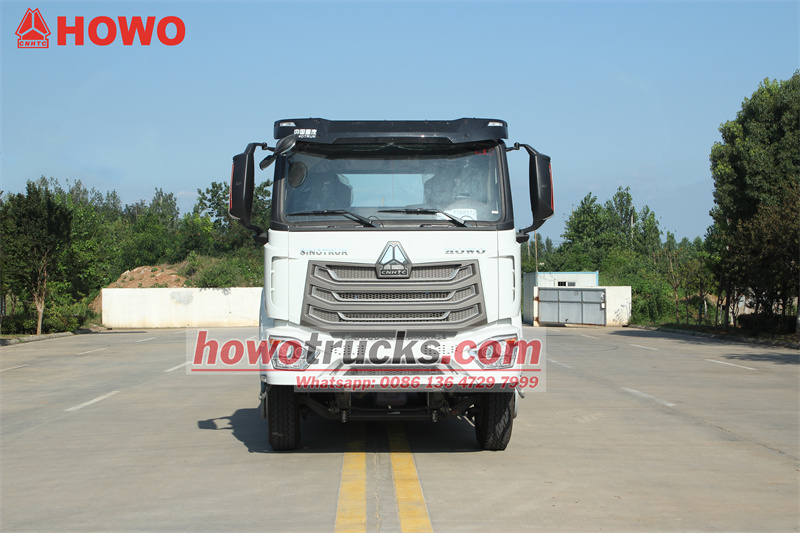

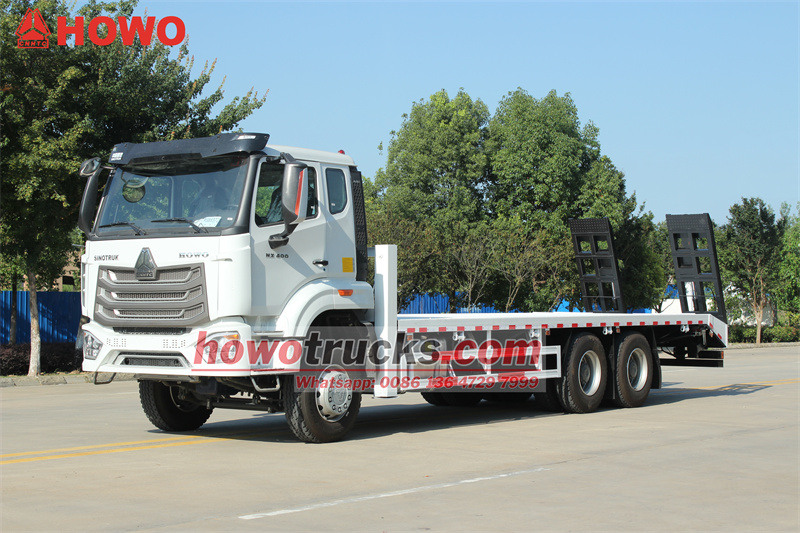

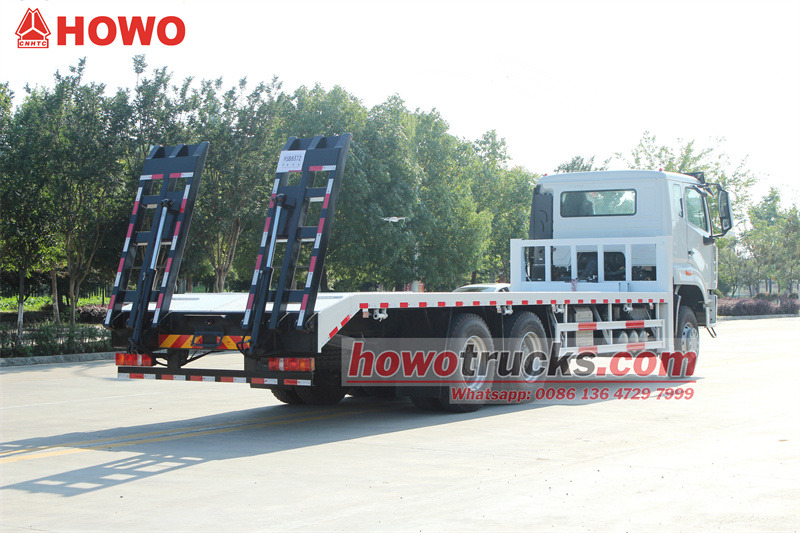

تم بناء هذه المركبة على هيكل شاحنة الخدمة الشاقة من سلسلة Sinotruk HOWO NX400، مما يضمن الموثوقية والقوة بشكل عام.



• طراز الهيكل: HOWO NX400 6x4



• محرك: Weichai WP12.400E201

◇ سعة المحرك: 11.6 لتر، انبعاثات يورو 2

◇ أقصى قدرة: 400 حصان (294 كيلوواط)، أقصى عزم دوران: 1920 نيوتن متر

◇ قوة جبارة، واقتصاد في استهلاك الوقود، وموثوقية عالية، وسهولة في الصيانة.



• الانتقال: سينوتروك HW19710

◇ناقل حركة يدوي بعشر سرعات مع نسبة تروس واسعة للسرعة الأولى، وقدرات ممتازة على بدء الحركة والتسلق تحت الأحمال الثقيلة، وتشغيل متطور. يتوافق هذا الناقل تمامًا مع محرك WP12 ويوفر كفاءة عالية في نقل الحركة.

الهيكل العلوي والتكوين

يُعد الهيكل العلوي القيمة الأساسية لهذه المركبة. ويحدد تصميمه ومواده بشكل مباشر قدراتها التشغيلية وعمرها الافتراضي.

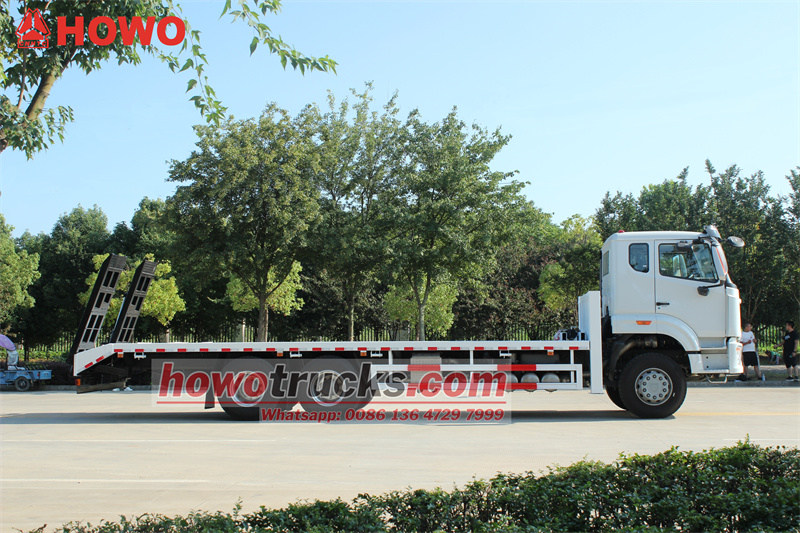

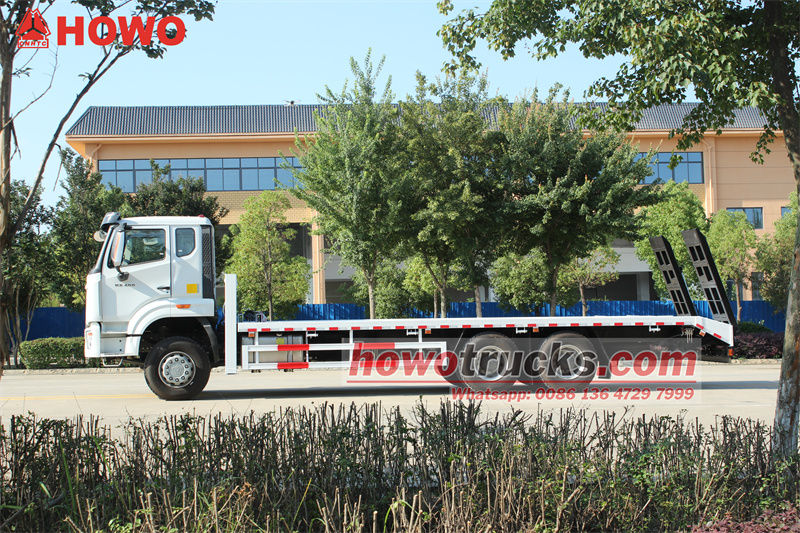

• أبعاد الشاحنة المسطحة: 7500 مم (طول) × 2500 مم (عرض)

◇ تستوعب منصة التحميل الواسعة بسهولة أنواعًا مختلفة من الحفارات واللوادر والمدحلات وغيرها من معدات البناء التي يصل وزنها إلى 20 طنًا.

• مواد النقل المسطحة:

◇ لوحة: يستخدم هذا المنتج ألواحًا فولاذية عالية المتانة بسمك 8 مم، ذات سطح مانع للانزلاق. يتجاوز هذا السمك بكثير سمك الألواح المسطحة العادية، مما يعزز مقاومتها للصدمات بشكل ملحوظ، ويسمح لها بتحمل اصطدام الأجسام الحادة مثل جنازير الحفارات. كما يزيد التصميم ذو السطح المانع للانزلاق من الاحتكاك بشكل فعال، مما يمنع المعدات من الانزلاق أثناء النقل.



◇ العارضة السفلية: يستخدم هذا الهيكل الفولاذي المربع القياسي الوطني بأبعاد 120 مم × 120 مم × 5 مم كإطار أساسي لتحمل الأحمال. يتميز هذا الفولاذ المربع القياسي بمقاومة استثنائية للانحناء والالتواء، مما يوفر دعماً قوياً للمنصة المسطحة بأكملها ويضمن ثباتها تحت الأحمال الثقيلة.





• نظام التحميل والتفريغ الذاتي:

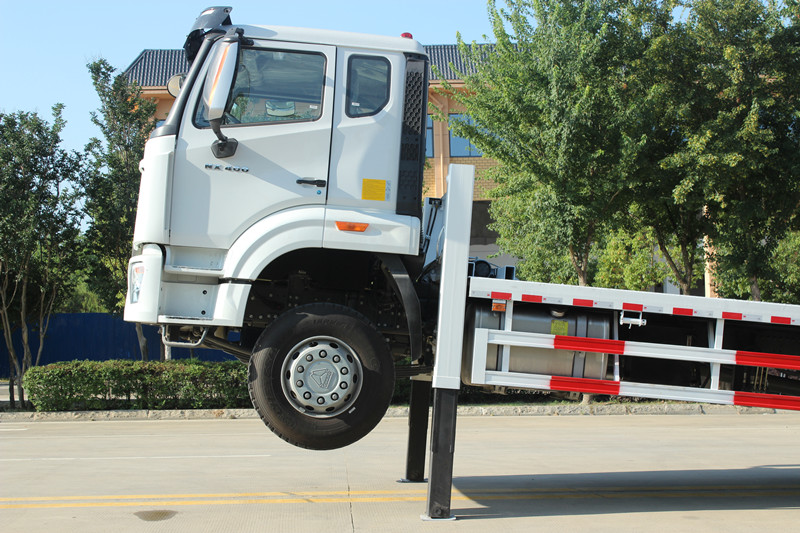

◇دعامات هيدروليكية خارجية: تم تجهيز المركبة بدعامات هيدروليكية أمامية كبيرة السعة. يتم إنزالها أثناء عمليات التحميل والتفريغ لتوفير دعم أمامي ثابت للمركبة، مما يمنع ميلان مقدمتها ويضمن عملية تحميل وتفريغ آمنة وسلسة.



◇ ونش هيدروليكي سعة 20 طنًا: يوفر الحبل السلكي الذي يبلغ طوله 45 متراً قوة سحب تصل إلى 20 طناً. يسحب هذا الحبل السلكي المعدات الثقيلة بسلاسة من وإلى المنصة، مما يوفر مصدر الطاقة الأساسي للتحميل والتفريغ الذاتي.

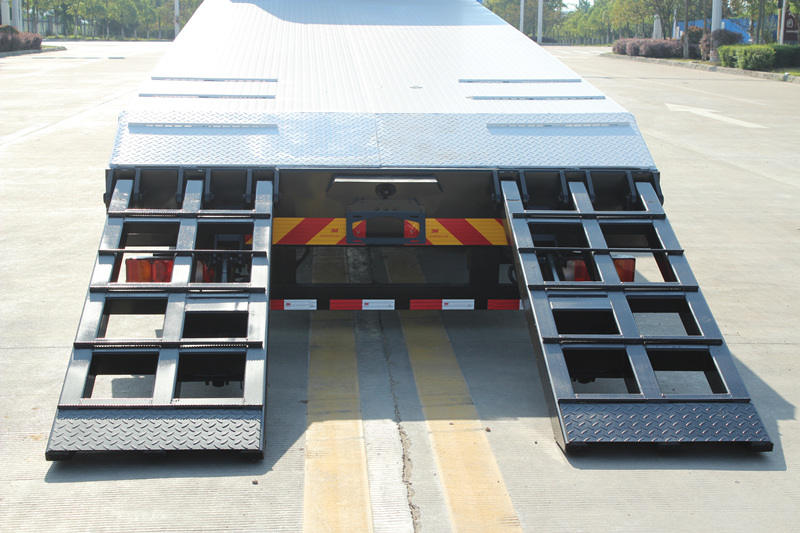

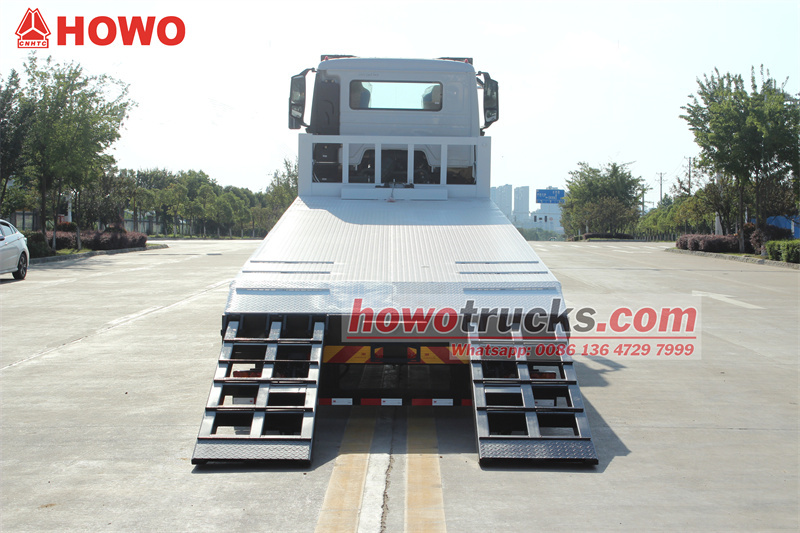

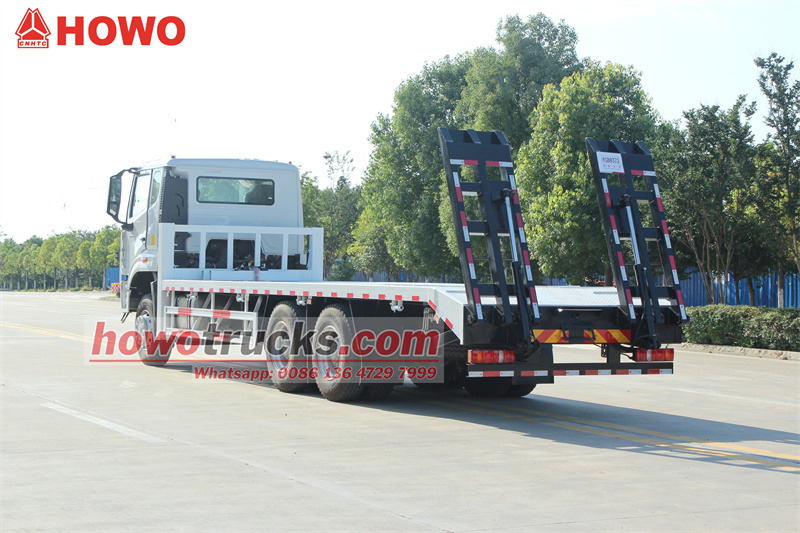

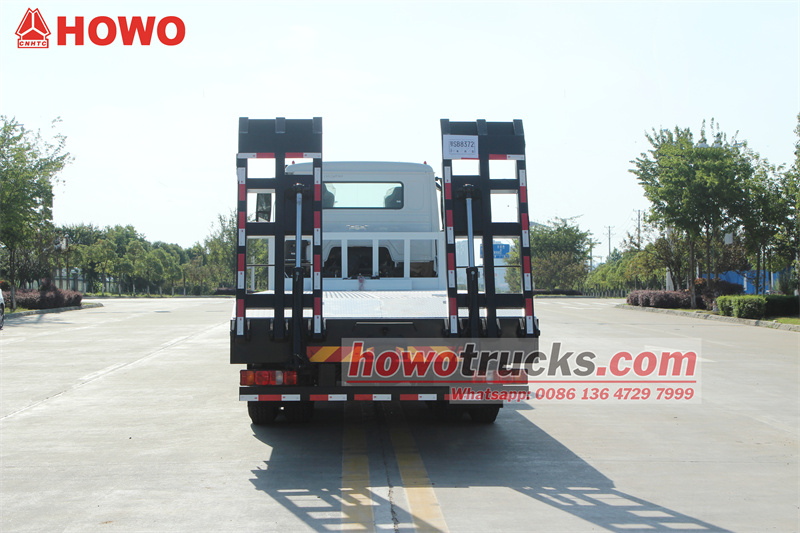

◇ منحدر فولاذي بالكامل مزود بنابض ميكانيكي:تم تجهيز الجزء الخلفي من المركبة بمنحدر فولاذي بالكامل بطول 2.2 متر. وبفضل نابض ميكانيكي، يتميز المنحدر بسهولة وسلاسة فتحه وإغلاقه. يوفر هذا المنحدر عالي المتانة طريقة مريحة لرفع وخفض المعدات تلقائيًا أو سحبها بواسطة ونش.

•عملية:

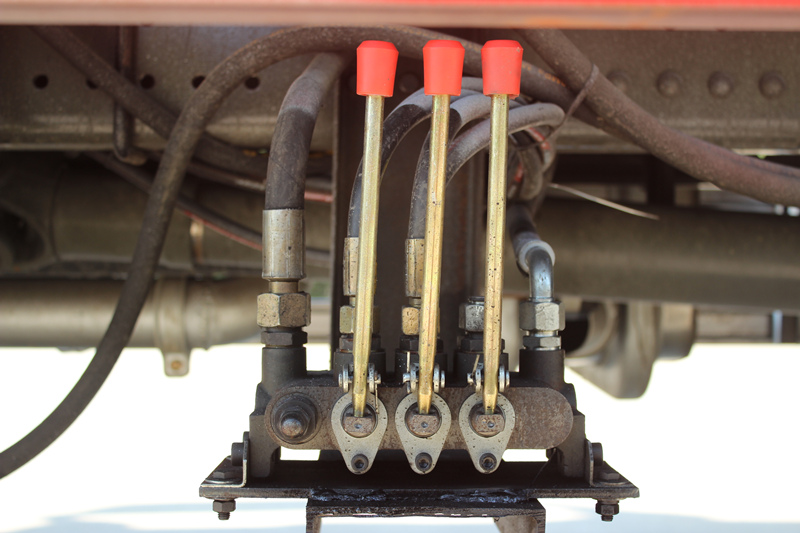

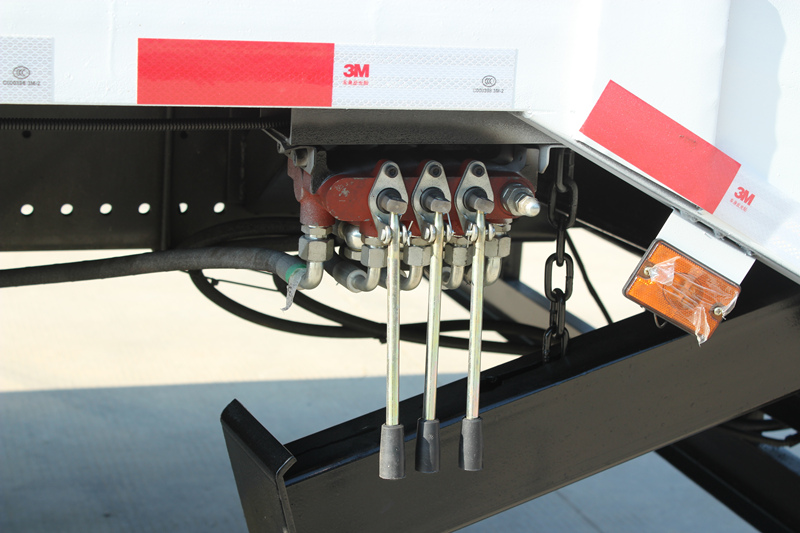

تُتحكم جميع الوظائف (تمديد/طي الدعامات الهيدروليكية، تحرير/طي الرافعة، وخفض/طي المنحدر) من صناديق تحكم موجودة على جانبي الجزء الخلفي من المركبة. يستطيع المشغل مراقبة عملية التحميل والتفريغ بالكامل بوضوح من الجزء الخلفي للمركبة، مما يسمح لشخص واحد بإتمام جميع عمليات التحميل والتفريغ بكفاءة وأمان.





» Ⅳ. سيناريوهات التطبيق

• شركات تأجير معدات البناء: تُستخدم لنقل واستعادة أنواع مختلفة من المعدات، بما في ذلك الحفارات وآلات الطحن الصغيرة وآلات الحفر.

• مواقع البناء: تُستخدم لنقل الآلات والمعدات داخل موقع البناء.

• شركات الخدمات اللوجستية والنقل: تُستخدم لنقل المعدات الثقيلة الكبيرة غير القابلة للإزالة.

• التعاونيات الزراعية: تُستخدم لنقل الآلات الزراعية الكبيرة، مثل الجرارات والحصادات.

• عمليات الإنقاذ الطارئة: تُستخدم لتوصيل معدات الطوارئ بسرعة إلى الخطوط الأمامية.
