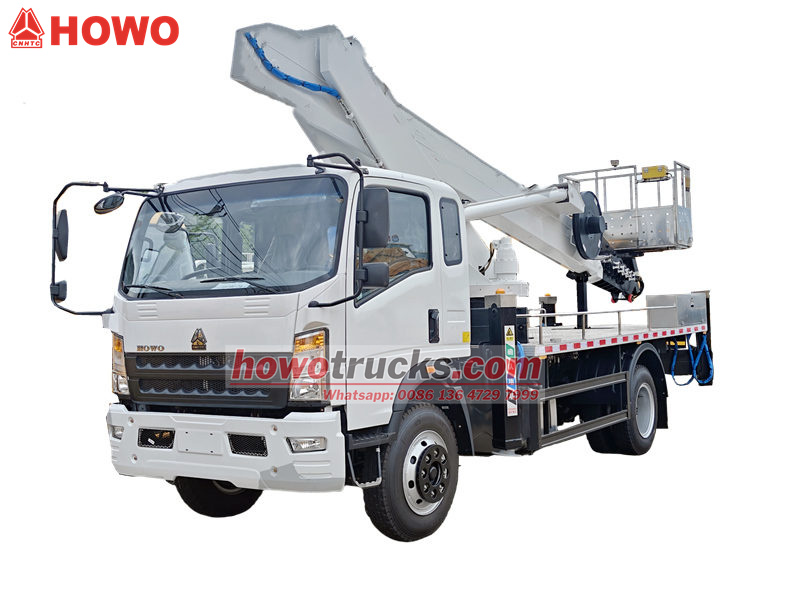

تتميز شاحنة منصة العمل الجوية من طراز سينوتروك ذات المقود الأيمن بهيكل شاحنة خفيفة من طراز هاو ذات المقود الأيمن وقاعدة عجلات بطول 4500 مم. وهي مزودة بمحرك ويتشاي WP2.3Q140E62 وناقل حركة WLY6TS55. ويحتوي الجزء العلوي على ذراع تلسكوبي بستة أقسام، يتم تشغيله من قاعدة أرضية ومنصة دوارة.صندوق التحكمأو عن طريق جهاز تحكم عن بعد. يمكنه الدوران 360 درجة تتميز هذه الآلة بأربع دعامات هيدروليكية، وقدرة تحميل قصوى للجرافة تبلغ 200 كجم، وألواح من سبائك الألومنيوم، وممر مانع للانزلاق بنقوش مميزة. كما أنها مزودة بأضواء تشغيل ليلية.
القدرة على العمل :
28mنوع الكابينة :
Howo RHD cabinالأبعاد (مم) :
7825x2350x2950mmنظام القيادة :
4x2,LHDقاعدة العجلات (مم) :
4500خاص بالمحرك :
140HP/WP2.3Q140E62علبة التروس :
WLY6TS55 transmission,6-speed,manualالمحور الأمامي (كجم) :
3200المحور الخلفي (كجم) :
7000ملاحظة :
6-section telescopic boom
الشركة المصنعة:CSمجموعة الشاحنات المحدودة.
نحن شركة تصنيع محترفة للمركبات الخاصة،
جديد تمامًا100%جودةمضمون.
▶Ⅰ. مقدمة المنتج:

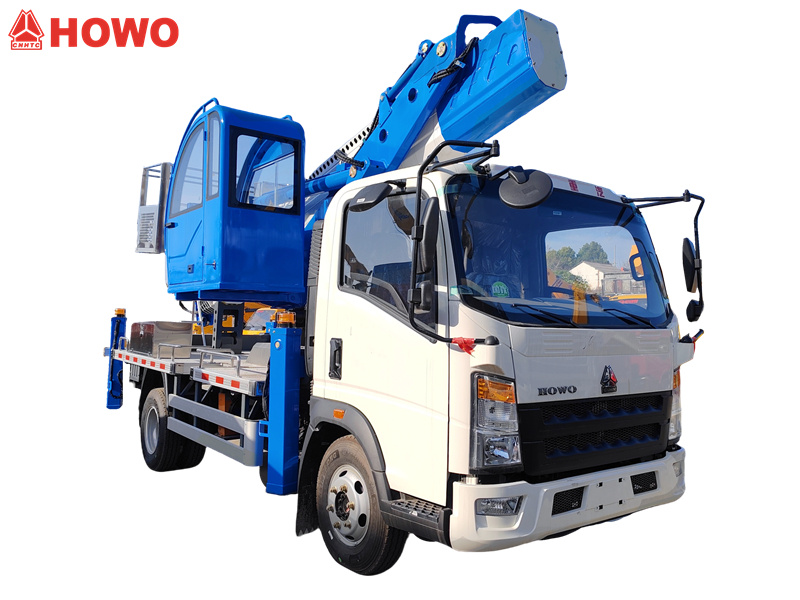

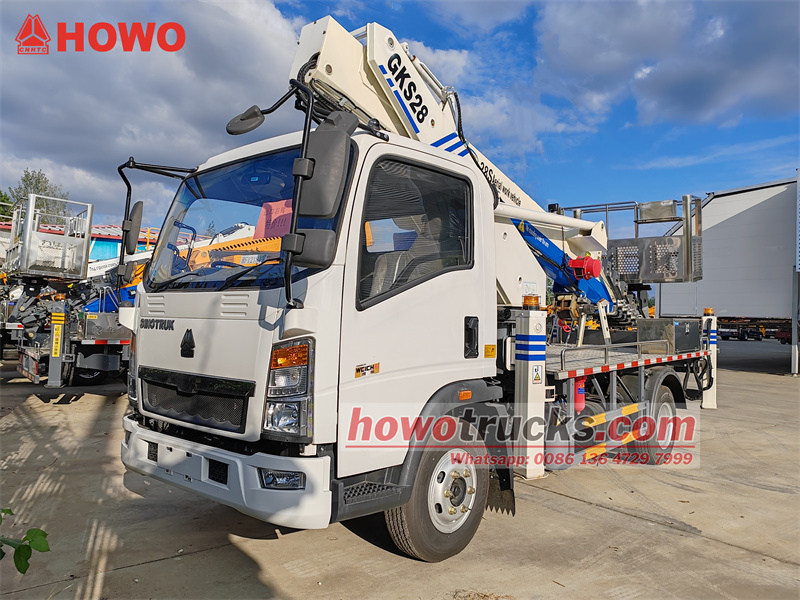

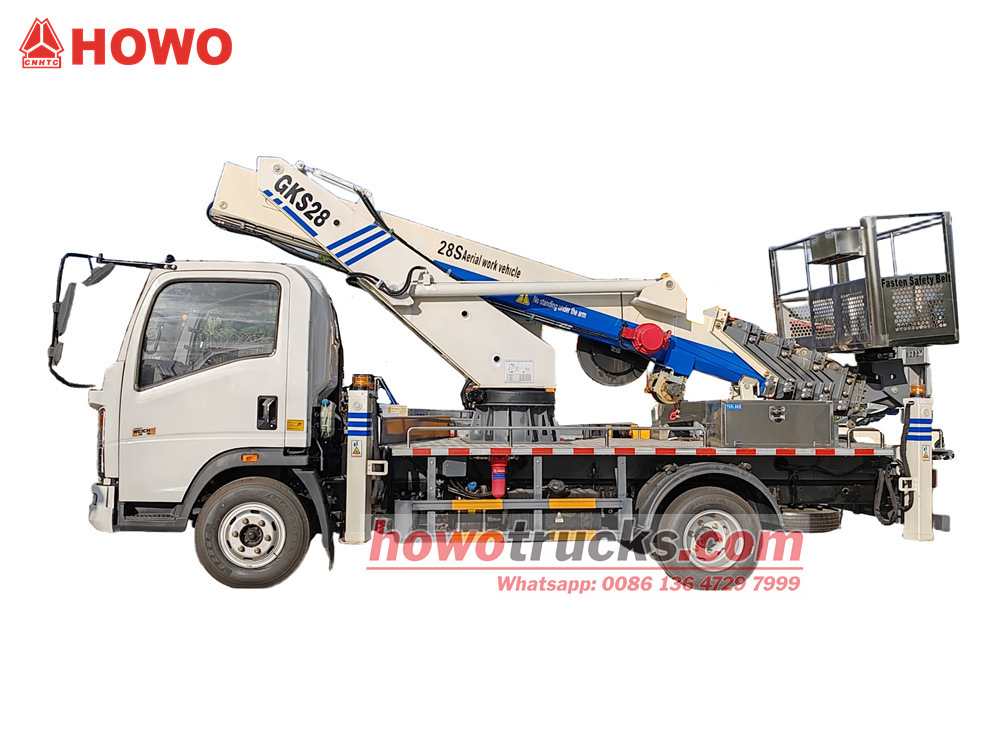

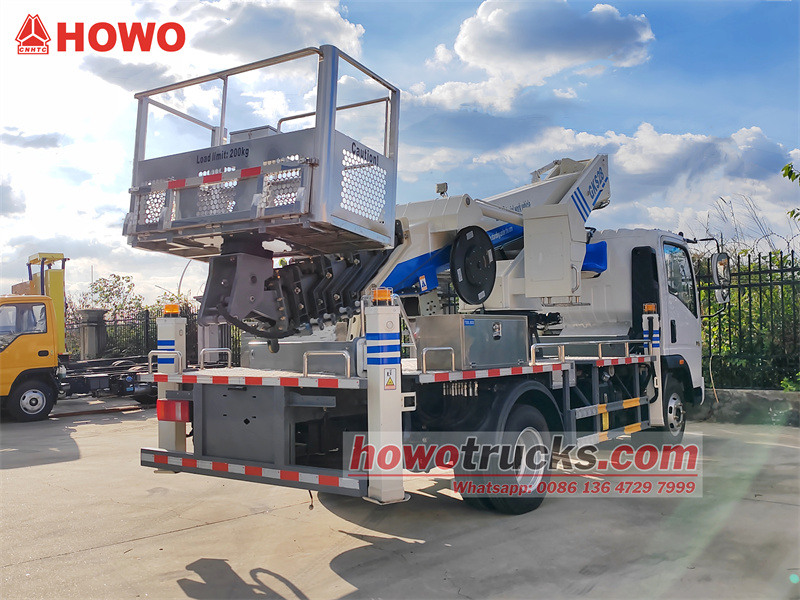

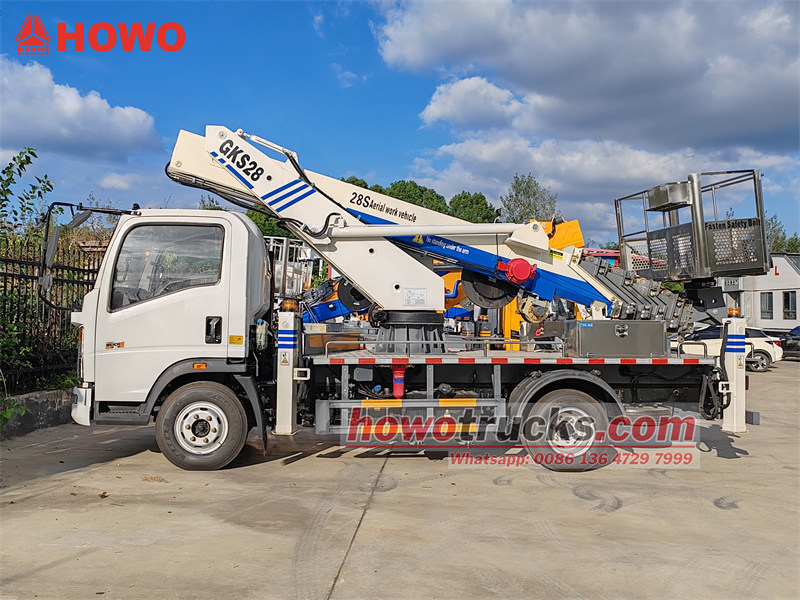

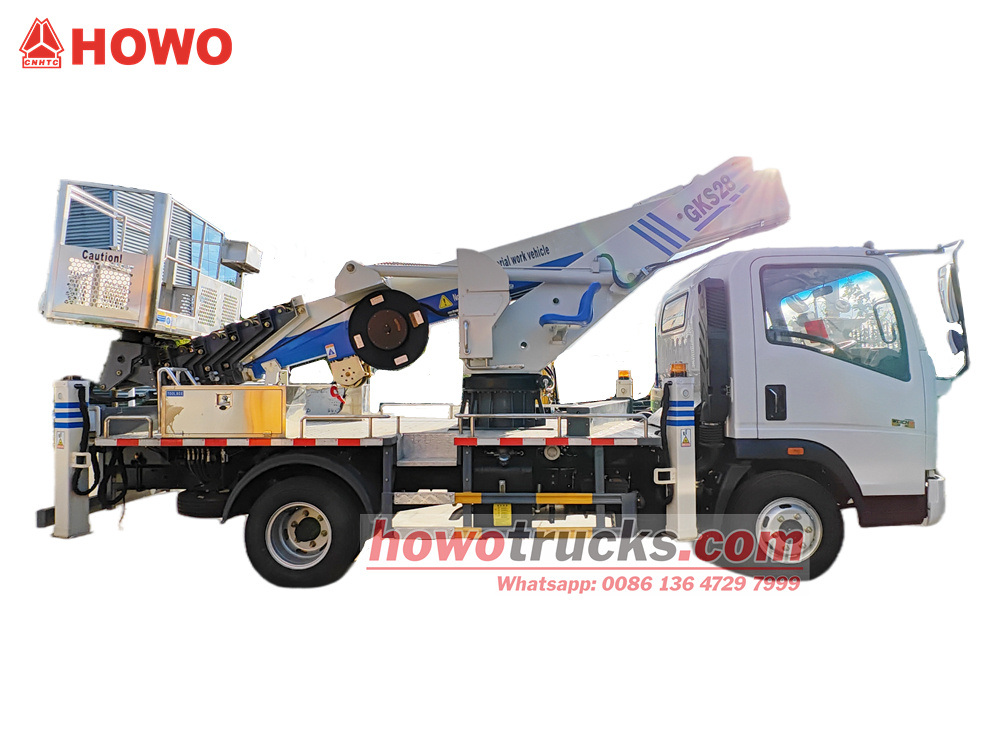

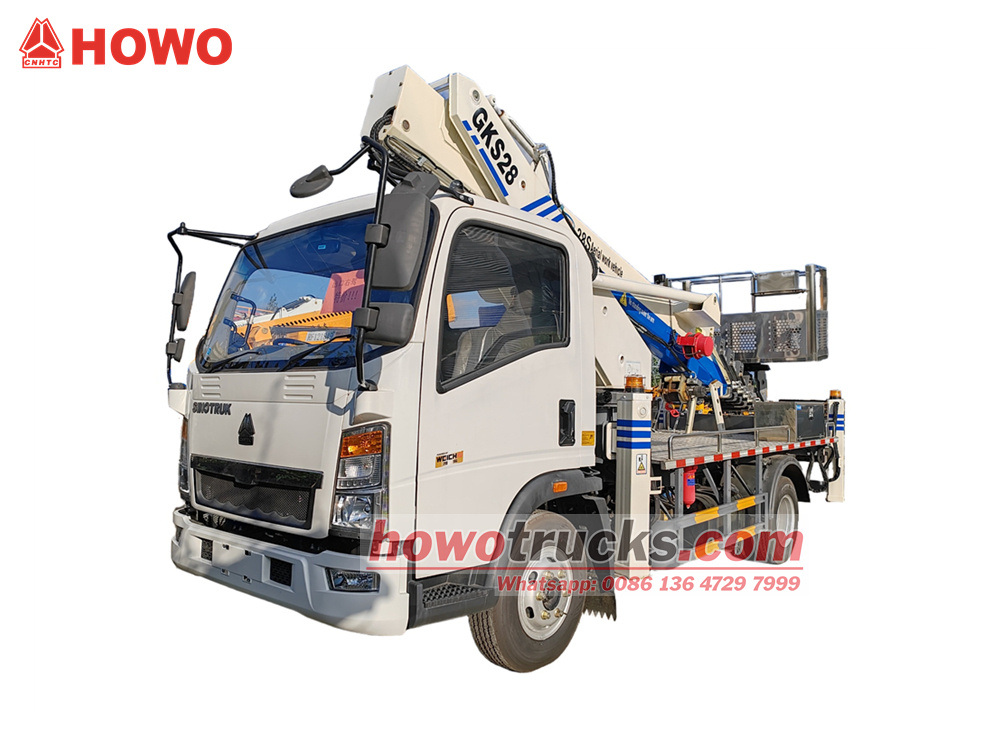

ال شاحنة عمل جوية HOWO ذات محرك يمين بطول 28 مترًا تجمع هذه الشاحنة بين الكفاءة والسلامة والذكاء، وهي مصممة خصيصًا لأعمال الرفع الجوي. تستخدم هيكل شاحنة سينوتروك خفيفة ذات مقود أيمن وقاعدة عجلات بطول 4500 مم لتوفير قدرة فائقة على التكيف. ويتكامل محرك ويتشاي الصيني VI مع ناقل حركة بست سرعات لتقديم أداء قوي وصديق للبيئة. يدعم ذراع الرفع التلسكوبي ذو الستة أقسام حركة 360 درجة.° تتيح خاصية الدوران، وصندوق التحكم الأرضي، والقرص الدوار، وجهاز التحكم عن بُعد، تشغيلاً مرناً ومريحاً. وتضمن منصة العمل الميكانيكية ذاتية التوازن استقراراً أثناء التشغيل. كما تتكيف أربعة دعامات هيدروليكية (أمامية على شكل حرف X وخلفية على شكل حرف H) بشكل مستقل للتكيف مع التضاريس المعقدة ومنع تشوه العارضة.
تساهم مصابيح التشغيل الليلية، ونظام الربط الذكي، وشاشة عرض حالة التشغيل في الوقت الفعلي في تعزيز السلامة والكفاءة. المكونات الأساسية مستوردة من علامات تجارية محلية مرموقة، ومجهزة بميزات أمان مثل الأقفال الهيدروليكية ثنائية الاتجاه وصمامات التوازن، مما يجعلها خيارًا فعالًا وموثوقًا للتطبيقات في الإدارة البلدية، والبناء، وعمليات الإنقاذ في حالات الطوارئ.
▶Ⅱ. منتج المزايا:1. قدرة عالية على التكيف: تصميم بمقود على اليمين، وقاعدة عجلات معقولة، وهيكل عالي الأداء.
2. التشغيل الذكي: يعمل نظام التحكم المترابط والمراقبة في الوقت الفعلي على تعزيز الكفاءة والسلامة.
3. بنية مُحسَّنة: يتكيف ذراع الرافعة السداسي وتعديل الدعامات الخارجية المستقل مع التضاريس المعقدة.
4. ضمان الجودة: مكونات أساسية مستوردة، ونظام هيدروليكي مستقر وموثوق، وتكاليف صيانة منخفضة.
▶ثانياً: المنتجتحديد:
| شاحنة عمل جوية HOWO بطول 28 مترًا | |||||
| وصف المركبة | |||||
| طراز المركبة | شاحنة نقل البضائع | الأبعاد الكلية | 7825 × 2350 × 2950 مم | ||
| الوزن الإجمالي للمركبة | 9890 كجم | ارتفاع العمل | 28 مترًا | ||
| وزن السيارة | 6280 كجم | السرعة القصوى | 95 كم/ساعة | ||
| وصف الهيكل | |||||
| ماركة الهيكل | إيسوزو | ||||

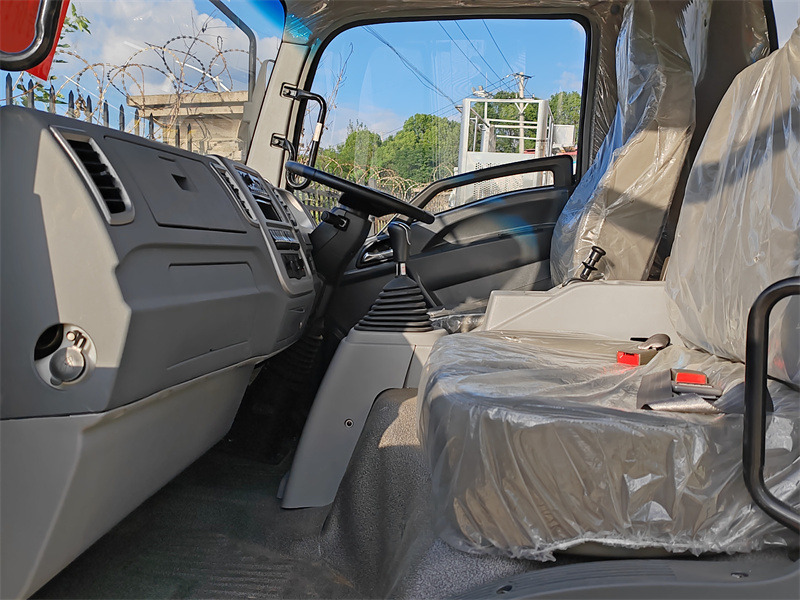

| سيارة أجرة | هوو القيادة على اليمين سيارة خفيفة، مقعدان، مع مكيف هواء | ||||
| قاعدة العجلات | 4500 مم | ||||
| عدد المحاور | 2 | ||||
| المحور | المحور الأمامي | 3.2 تيرابايت | |||
| المحور الخلفي | 8T | ||||
| مسافة العجلات الأمامية/الخلفية | 1798 / 1764 ملم | ||||
| البروز الأمامي/الخلفي | 1240 / 2085 مم | ||||
| نظام الجر | 4x2 | ||||
| نظام التحكم التشغيلي | نظام التوجيه المعزز | ||||
| نظام الفرامل | مكابح هوائية | ||||
| الانتقال | ناقل حركة WLY6TS55، 6 سرعات، يدوي | ||||
| مواصفات الإطارات | 8.25R20 | ||||
| كمية الإطارات | 6+1 | ||||
| وصف المحرك | |||||
| تصنيع المحركات | محرك ويتشاي | ||||
| طراز المحرك | WP2.3Q140E62 | ||||
| قوة الحصان | 140 حصان / 103 كيلوواط عند 3200 دورة في الدقيقة | ||||
| يكتب | محرك ديزل رباعي الأشواط، رباعي الأسطوانات، مبرد بالماء، مزود بشاحن توربيني ونظام تبريد داخلي. | ||||
| أقصى عزم دوران | 320 نيوتن متر 1400-2400 دورة في الدقيقة | ||||
| النزوح | 2289 مل | ||||
| معيار الانبعاثات | يورو 6 | ||||
| وصف الأجزاء العلوية | |||||
| ظروف العمل | |||||
| نوع الرافعة | ذراع تلسكوبي متزامن بستة أقسام | ||||
| زاوية الدوران | دوران ثنائي الاتجاه بزاوية 360 درجة بشكل مستمر، دوران سلة معلقة بزاوية 360 درجة | ||||
| أقصى ارتفاع للعمل | 28 مترًا | ||||
| أقصى نصف قطر للعمل | 14.5 متر | ||||

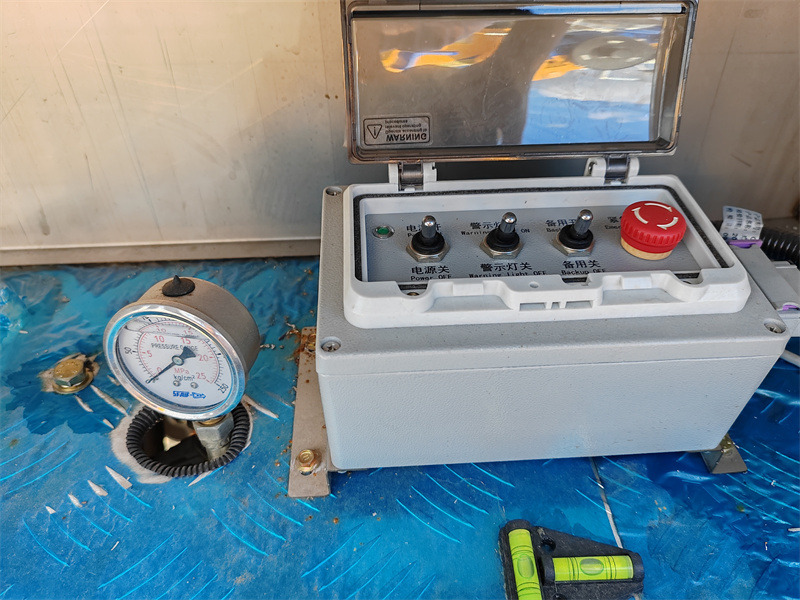

| الوظيفة التشغيلية | مشغل أسطوانات، صندوق تحكم، جهاز تحكم عن بعد لاسلكي | ||||
| وضع التحكم | نظام التحكم في ناقل ZYK، ونظام التحكم النسبي الكهروهيدروليكي، لتحقيق تنظيم السرعة بدون خطوات | ||||
| الحواجز والممرات | صفيحة ألومنيوم، صفيحة ألومنيوم مربعة | ||||
| دلو | |||||
| التحميل المقدر | 200 كجمأرضية مانعة للانزلاق | ||||
| مقاس | 1000 × 750 × 1100 مم | ||||
| مادة | الفولاذ المقاوم للصدأ | ||||
| ضبط وضع التوازن | نظام التسوية الهيدروستاتيكي | ||||
| حزام الأمان | مجموعة واحدة | ||||
| مداد | |||||
| يكتب | النوع الأمامي V / النوع الخلفي H | ||||
| رقم | 4 | ||||
| تعديل | تم تعديلها بشكل منفصل، أو يتم التحكم فيها بطريقة منسقة | ||||
| وضع التحكم في الساق الداعمة | تشغيل هيدروليكي يدوي | ||||
| قفل هيدروليكي | قفل هيدروليكي ثنائي الاتجاه لأربع أرجل | ||||
| ضوء ستروب على الساقين | أضواء صفراء | ||||
| الامتداد الأفقي للدعامة الأمامية | 4370 مم | ||||
| امتداد أفقي للدعامات الخلفية | 4150 مم | ||||
| إعدادات الأمان | |||||
| جهاز تعشيق تلقائي لوضعيات تشغيل مختلفة | تجنب خطر سوء التشغيل | ||||
| مضخة طوارئ يدوية التشغيل | عند تعطل المحرك والمضخة الرئيسية، يقوم نظام الطوارئ بإعادة العامل إلى الأرض وإعادة المركبة إلى حالة التشغيل. | ||||
| جهاز إيقاف الطوارئ لمنصة العمل | يُستخدم لتشغيل التوقف الطارئ وتشغيل ذراع الرافعة المقيد | ||||
| تحديد نطاق العمل تلقائيًا | عندما يصل نطاق العمل إلى القيمة المحددة، يتم تقييد الاتجاه الخطير تلقائيًا. | ||||
| جهاز الحماية من التسرب | مزود بحماية من التسرب لضمان سلامة مصدر الطاقة والأدوات الكهربائية | ||||
▶Ⅲ. منتجتفاصيل:

تكوين الهيكل
• الهيكل: تستخدم هذه الشاحنة هيكل شاحنة سينوتروك الخفيفة الموثوق به والمجرب، والذي يعمل بنظام القيادة على اليمين، مما يضمن جودة مضمونة.
• قاعدة العجلات: 4500 مم، مما يوفر ثباتًا ممتازًا أثناء القيادة ومساحة واسعة للجزء العلوي من الهيكل.
• مجموعة نقل الحركة: مزودة بمحرك Weichai WP2.3Q140E62 عالي الأداء، بسعة 2.3 لتر، وقوة 140 حصان، وتفي بمعايير انبعاثات Euro VI.
• الانتقال: متوافق مع ناقل الحركة ذي الست سرعات WLY6TS55.

بنية الجزء العلوي من الجسم:

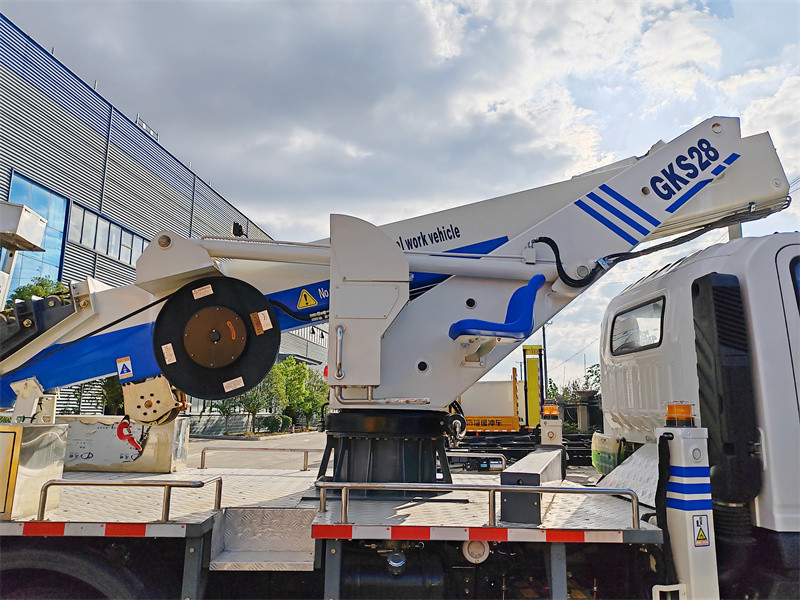

• ذراع الرافعة العاملة: يتميز ذراع الرافعة التلسكوبي عالي القوة ذو الخمسة أقسام بتصميم سداسي الشكل لتحقيق ارتفاع قوة هيكلية، وتمدد وانكماش متزامن، وحركة سلسة، ونطاق عمل واسع.أقصى ارتفاع للعمل 28 مترًا، أقصى نصف قطر للعمل 14.5 مترًا

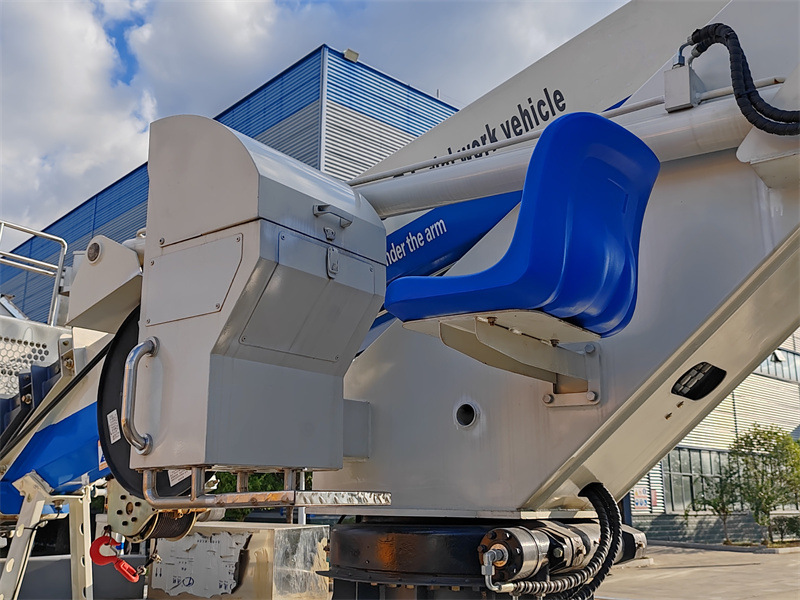

• نظام الدوران: يدور القرص الدوار 360 درجة بشكل مستمر، مما يوفر تشغيلًا مرنًا ويزيل النقاط العمياء.

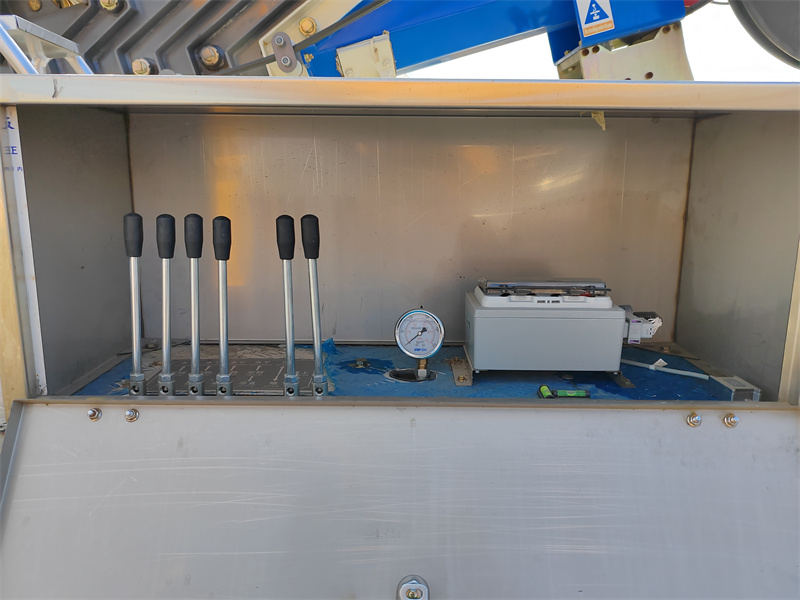

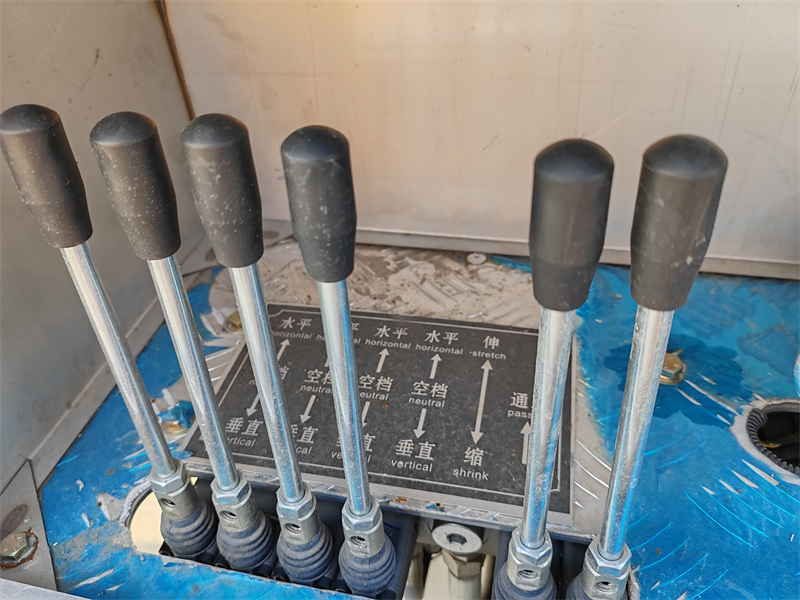

• عملية: يمكن للمشغل اختيار وضع التشغيل الأمثل بناءً على ظروف الموقع عن طريق تشغيل القرص الدوار مباشرة، أو باستخدام صندوق التحكم الأرضي، أو باستخدام جهاز تحكم عن بعد لاسلكي.

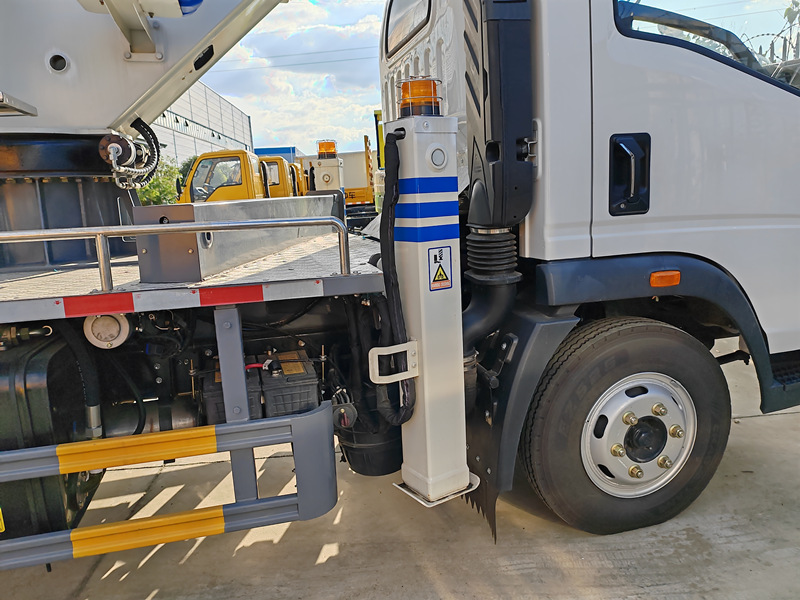

• نظام الدعامات الجانبية: مزودة بأربع دعامات هيدروليكية على شكل حرف H في الأمام والخلف، توفر هذه الدعامات سطح دعم واسعًا وثباتًا ممتازًا للمركبة. يمكن تعديل كل دعامة على حدة لتتلاءم تمامًا مع الأسطح غير المستوية، كما يمكن التحكم بها معًا. تم تركيب مصابيح عمل على الدعامات.

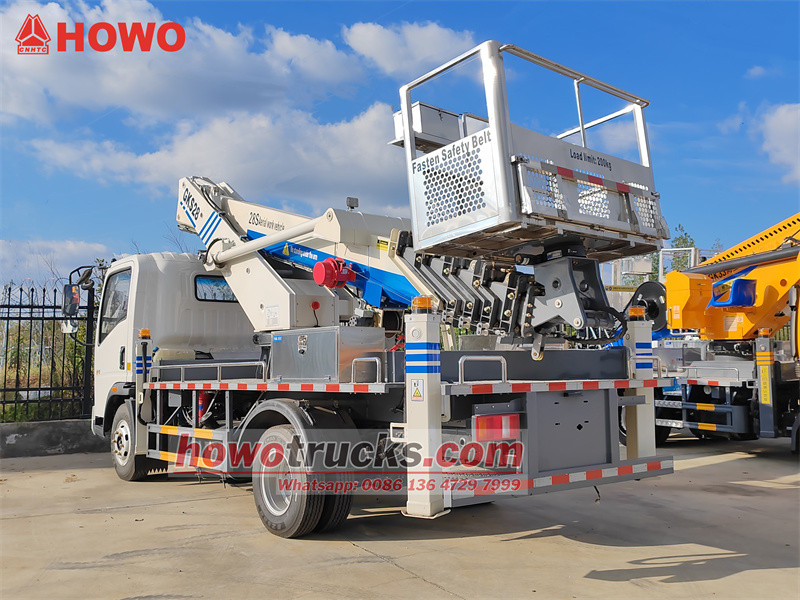

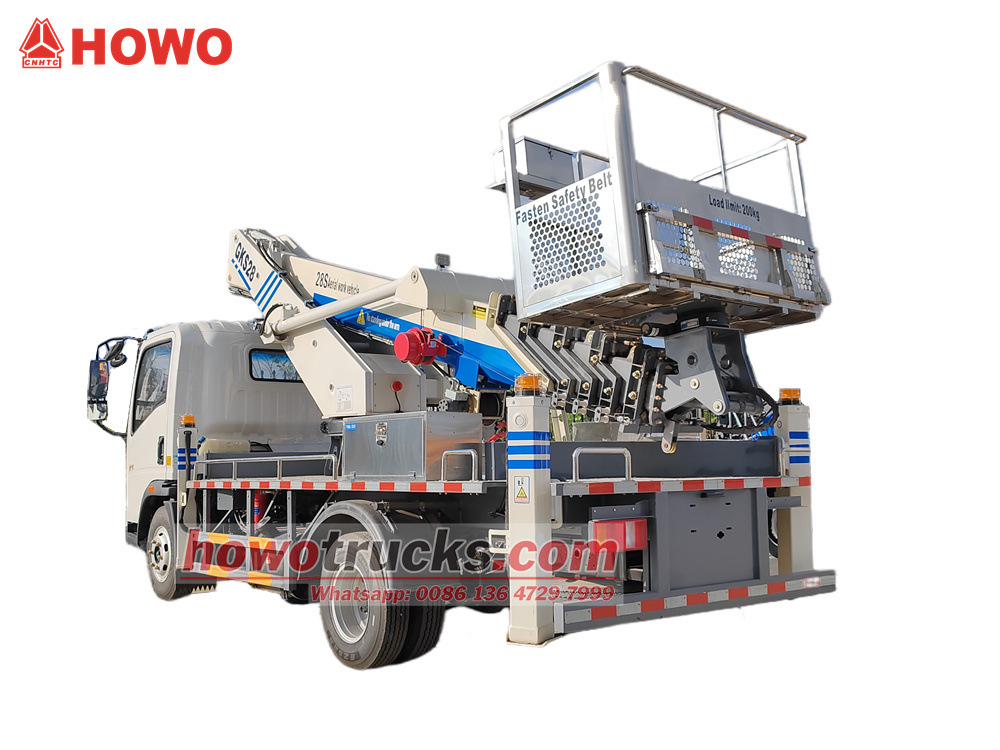

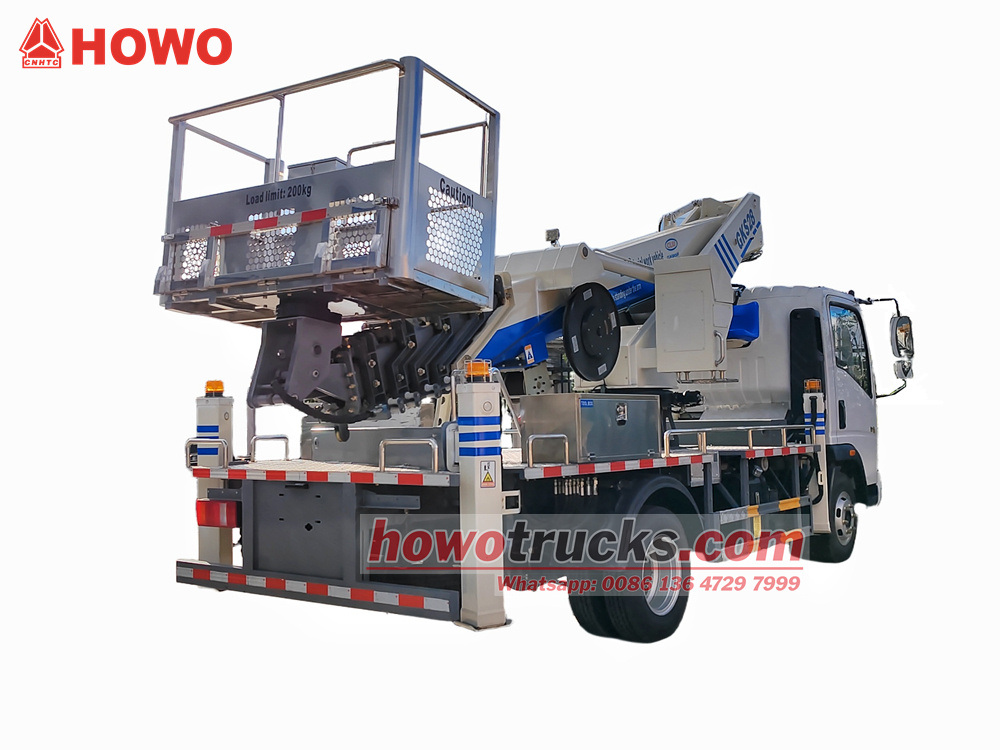

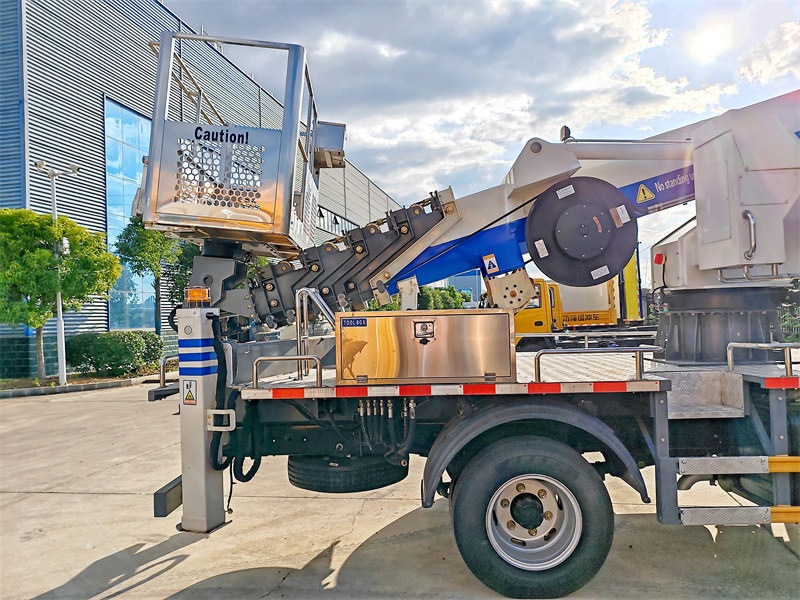

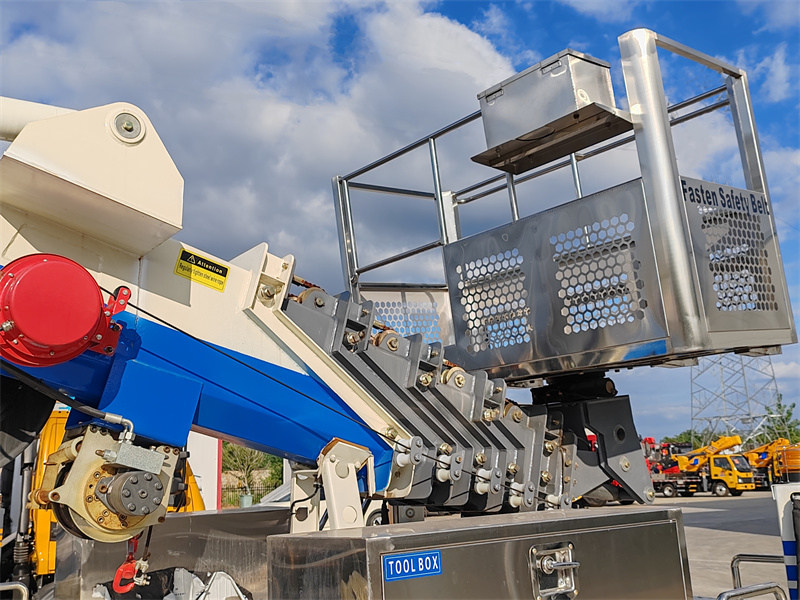

• منصة العمل:
يضمن التصميم الميكانيكي ذاتي التسوية بقاء المنصة مستوية أثناء التشغيل، مما يضمن سلامة وراحة المشغل.

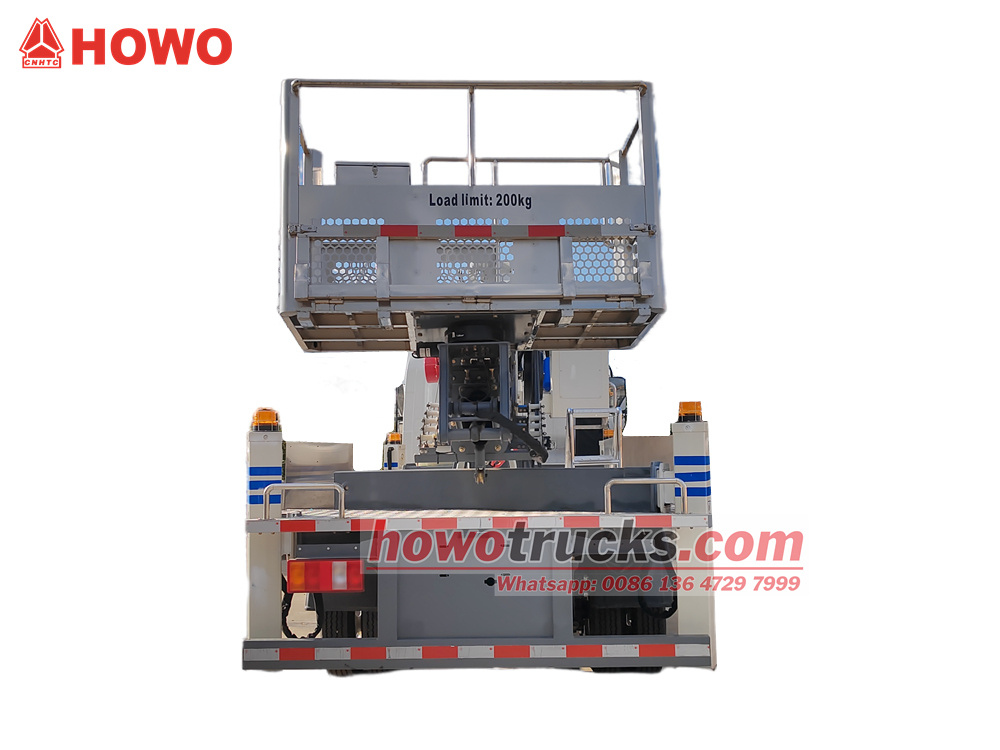

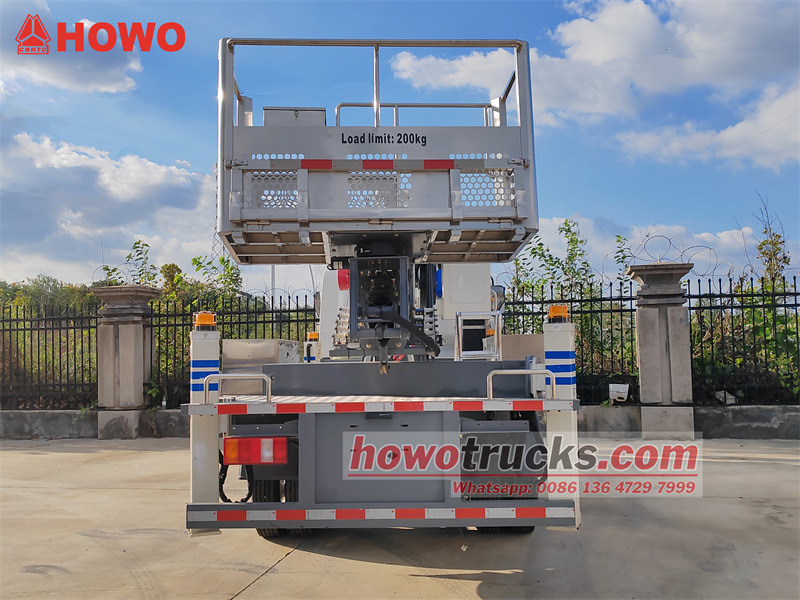

تبلغ سعة التحميل القصوى للمنصة 200 كجم.
يبلغ أقصى زاوية امتداد للذراع 80 درجة°مما يسمح بسهولة التعديل إلى وضعية العمل المثلى.
o يتم استخدام ألواح من سبائك الألومنيوم وممرات مانعة للانزلاق ذات أنماط، وهي خفيفة الوزن وآمنة وغير قابلة للانزلاق.

نظام السلامة الشامل
1. نظام التعشيق والإنذار الذكي:
نظام التعشيق بين الدعامات والذراع: يضمن عدم تحرك الذراع إلا إذا كانت الدعامات مدعومة بالكامل ومؤمنة، مما يمنع بشكل أساسي سوء التشغيل.
تحديد السعة التلقائي الذي يتم التحكم فيه بواسطة الكمبيوتر: يقوم النظام تلقائيًا بمراقبة سعة التشغيل، ويحد تلقائيًا من الحركة عند تجاوز الحد، ويصدر إنذارًا بالتشغيل الخطير.
نظام حماية الأرجل الناعمة للدعامات الخارجية وإنذار الميلان: يقوم النظام تلقائيًا بإصدار إنذار عندما لا تكون الدعامات الخارجية مدعومة أو تميل.

2. ميزات أمان متعددة للنظام الهيدروليكي:
تم تجهيز جميع أسطوانات الدعامات الرأسية، وأسطوانات ذراع الرافعة العلوية والسفلية، وأسطوانات الساعد بأقفال هيدروليكية ثنائية الاتجاه، والتي تقوم بقفل الأسطوانات بشكل موثوق في أي وضع لمنع السقوط العرضي.
تم تجهيز ذراع الرافعة بصمام موازنة ثنائي الاتجاه لتشغيل سلس وخالٍ من الصدمات.
المكونات الهيدروليكية الأساسية (مثل الأقفال الهيدروليكية وصمامات التوازن وصمامات الموجة) هي من علامات تجارية محلية ودولية مشهورة، ويتم استيراد المكونات الرئيسية لضمان موثوقية النظام.

3. مراقبة حالة التشغيل في الوقت الفعلي:
يدمج نظام التشغيل رباعي الوظائف التحكم في الوصلات لتحقيق كفاءة عالية. توفر الشاشات الموجودة على كل من وحدة التحكم الخارجية وجهاز التحكم عن بُعد رؤية فورية لحالة تشغيل المركبة، مما يسمح للمشغل بفهم حالة المعدات بوضوح.
4. السلامة في حالات الطوارئ:
بفضل تزويدها بمضخة طوارئ للتشغيل والإيقاف، يمكن لهذه المضخة سحب ذراع الرافعة والدعامات الجانبية في حالة توقف المحرك أو حدوث عطل، مما يضمن الإخلاء الآمن في حالات الطوارئ.
5. ضوء التشغيل الليلي:
يمكن تركيب إضاءة اختيارية على وحدة التحكم لضمان رؤية واضحة وتعزيز السلامة أثناء العمليات الليلية.
▶Ⅳ.سيناريوهات التطبيق:

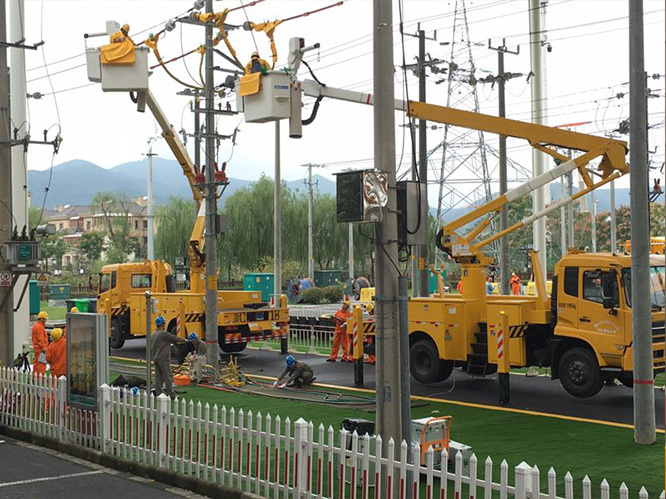

• الهندسة البلدية: صيانة أعمدة الإنارة، تركيب إشارات المرور.
• صيانة المباني: تنظيف الجدران الخارجية، وفحص الجدران الزجاجية.
• عمليات الإنقاذ الطارئة: عمليات الإنقاذ في المرتفعات العالية، والإغاثة في حالات الكوارث.
• أعمال البناء الليلية: فحص الجسور، تركيب اللوحات الإعلانية.

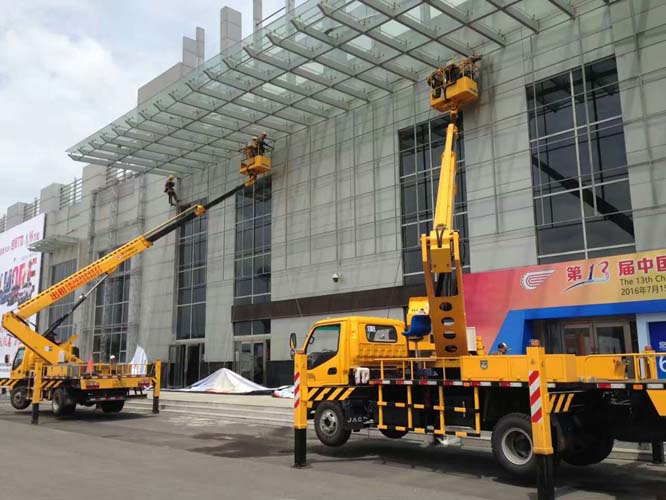

▶Ⅴ. سيناريو العمل:
