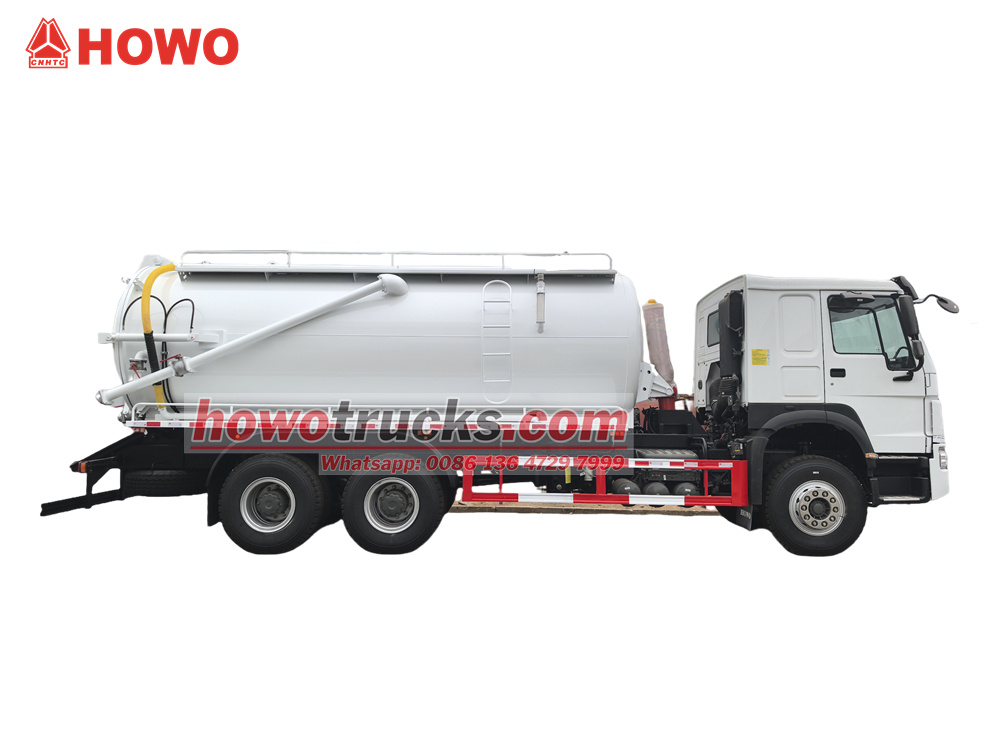

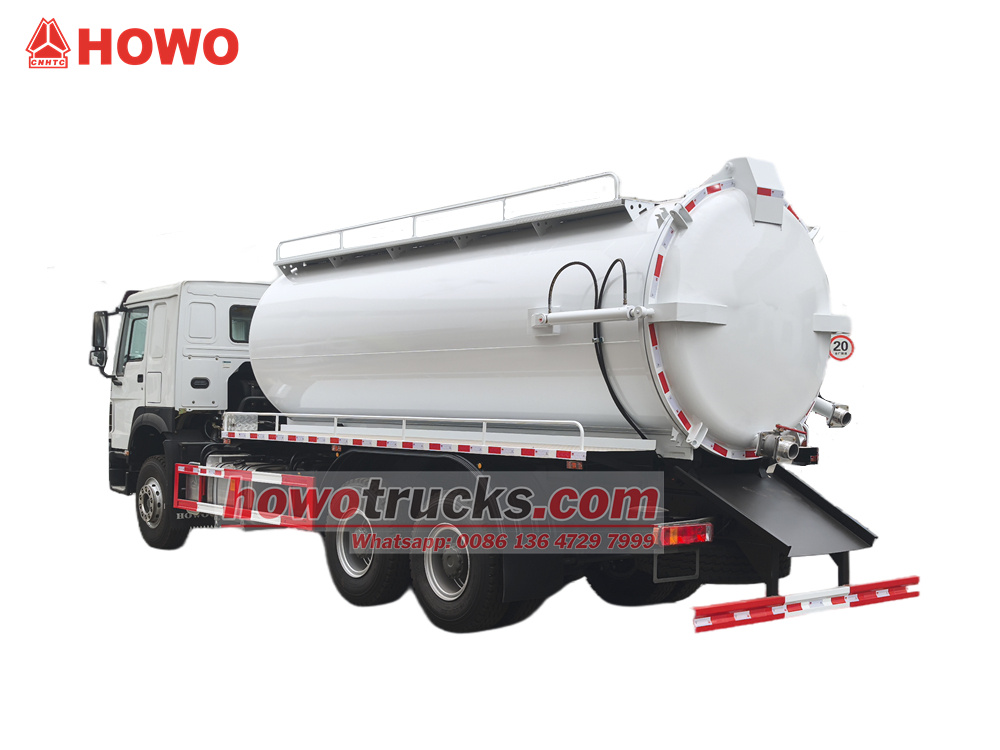

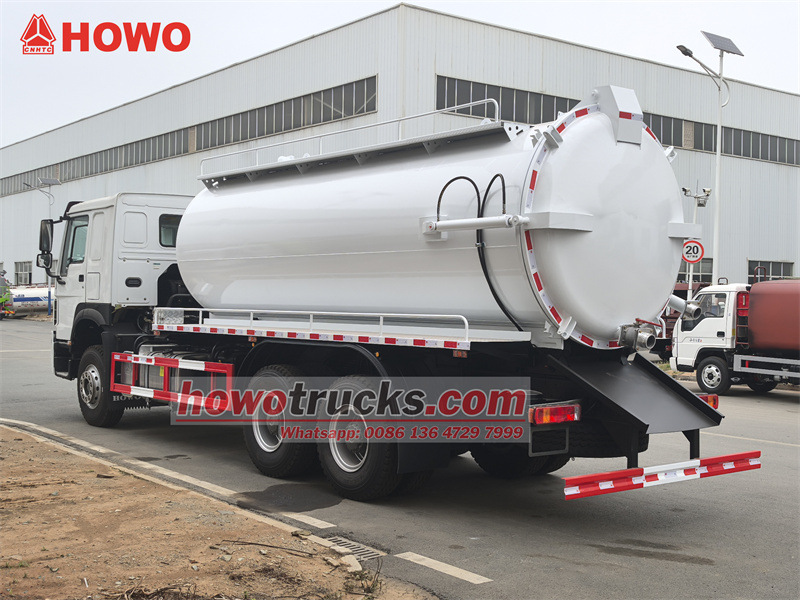

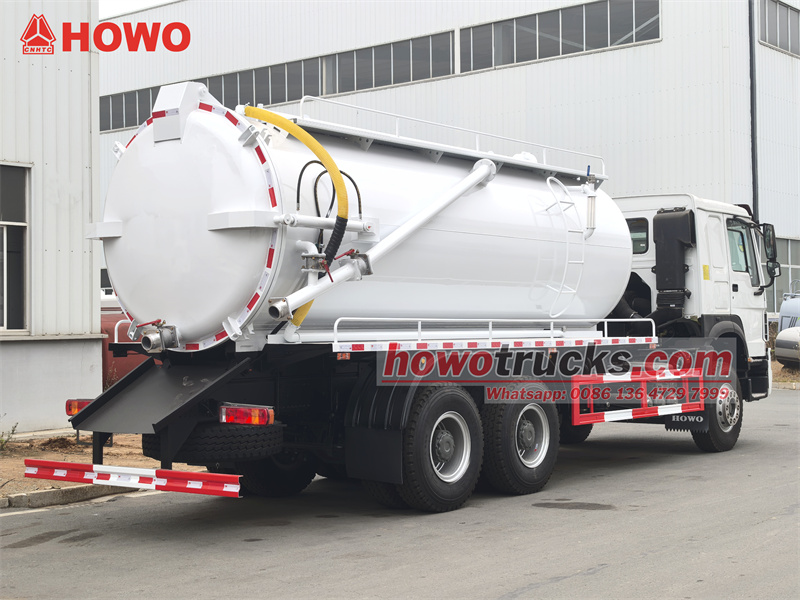

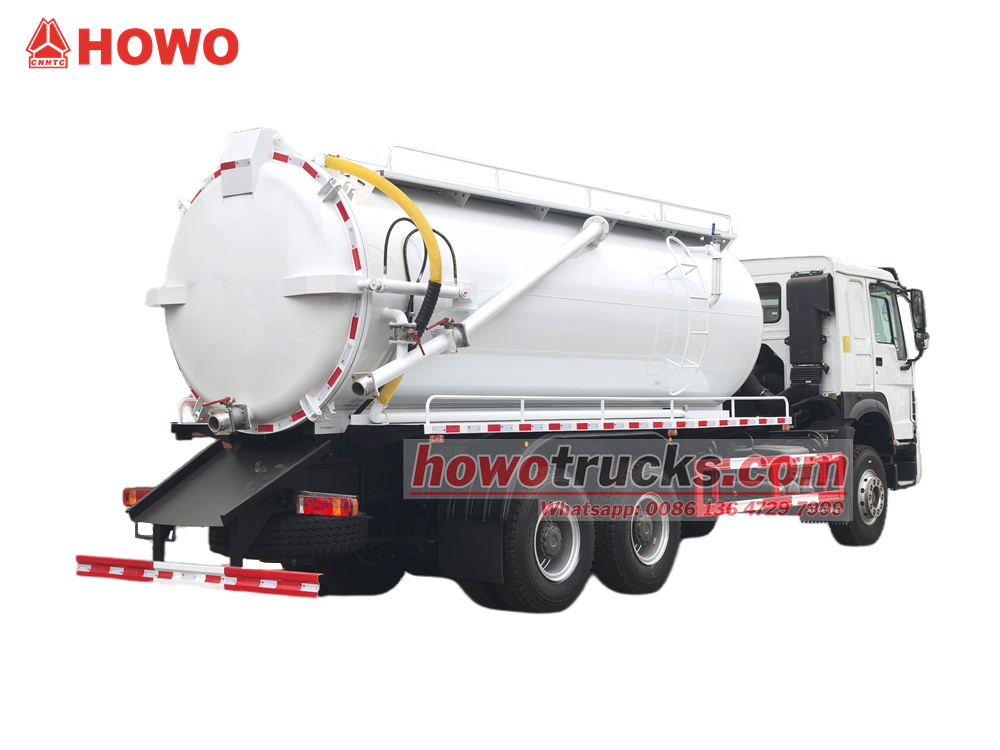

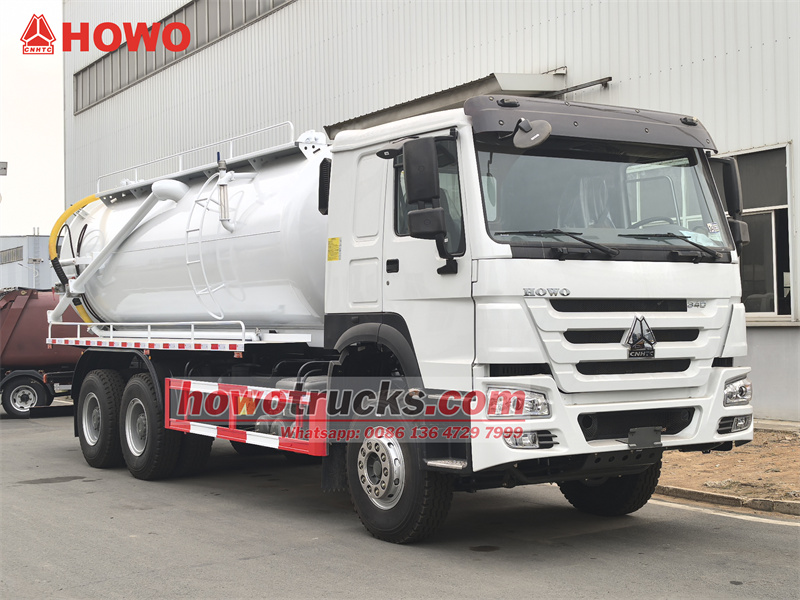

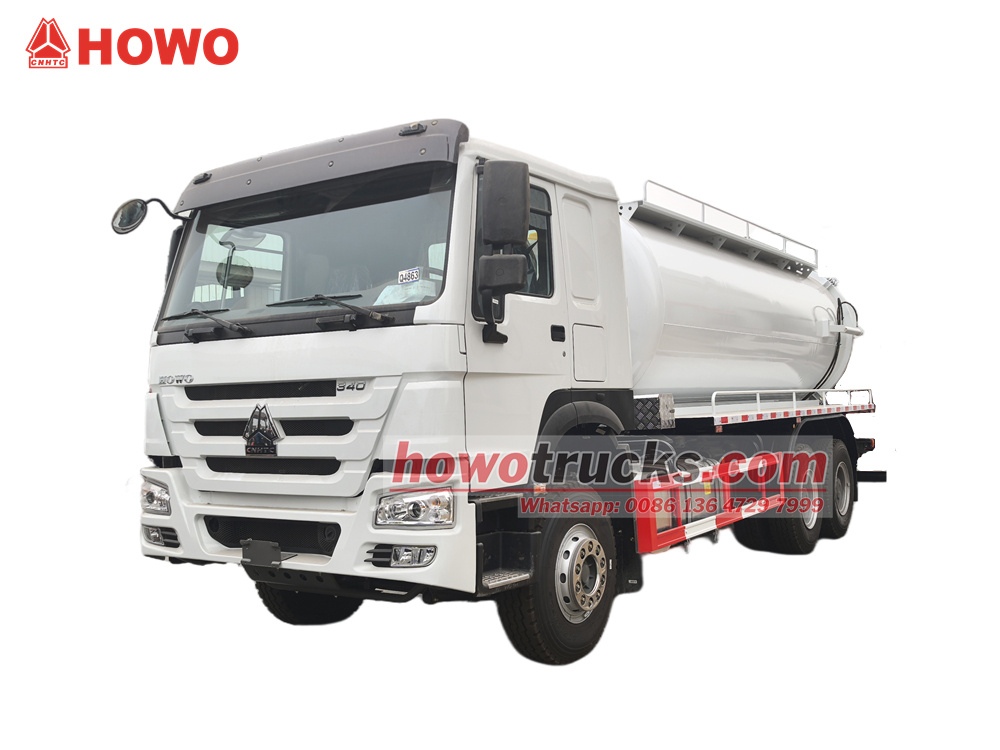

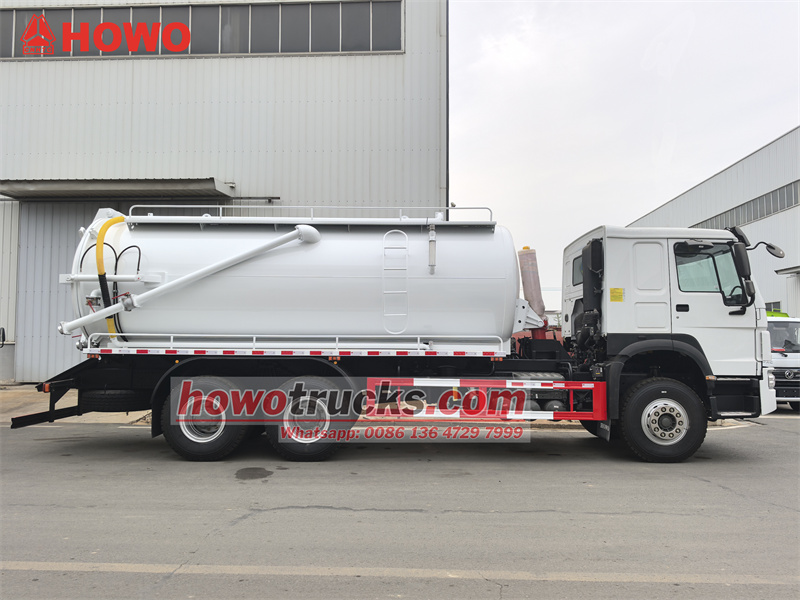

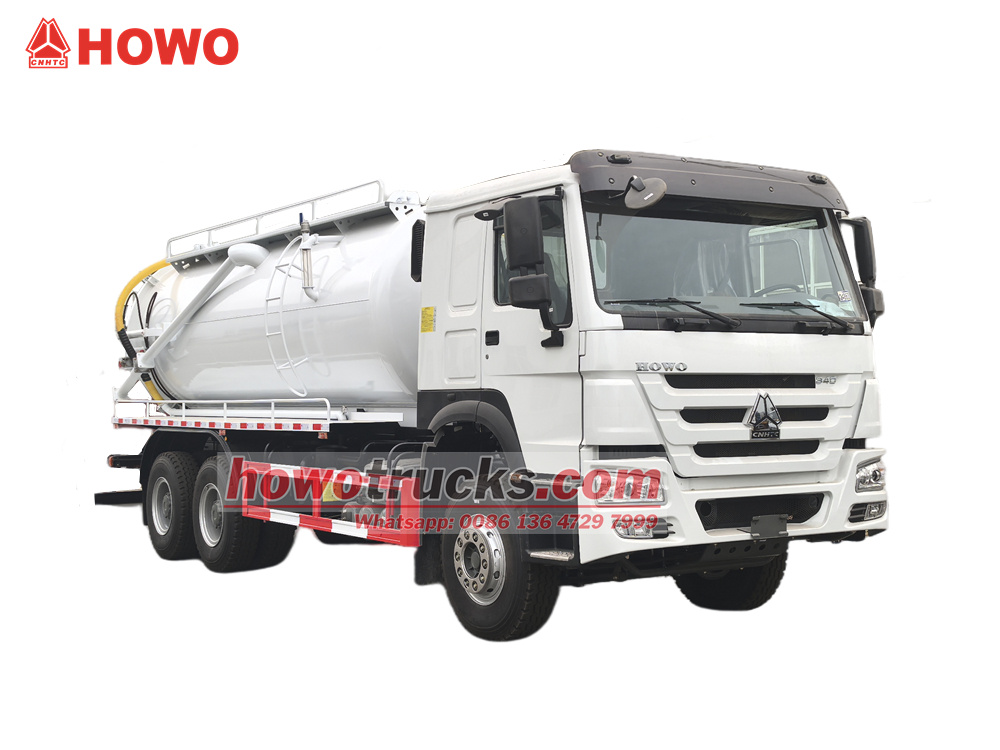

شاحنة شفط مياه الصرف الصحي HOWO 6x4 سعة 15 متر مكعب مُعدّلة على هيكل كابينة HOWO HW76. قاعدة عجلاتها 4600+1350 مم، ومجهزة بمحرك Weichai WP10.340E22، وعلبة تروس Sinotruk HW19710 ذات 10 سرعات. الجزء العلوي عبارة عن خزان مياه صرف صحي سعة 15 متر مكعب، مصنوع من الفولاذ الكربوني بسماكة 5 مم. يمكن رفع الخزان وفتح الباب الخلفي. مزودة بمضخة تفريغ Jurop PN106D بمعدل تدفق 11000 لتر/دقيقة. كما زُودت الشاحنة بأنبوب رؤية، وسلم، وصمام تصريف الباب الخلفي، وذراع تشغيل هيدروليكي يدوي على جانب السائق (للتحكم في فتح/إغلاق الباب الخلفي ورفع/خفض الخزان).
القدرة على العمل :
15cbmنوع الكابينة :
Howo HW76 cabinنظام القيادة :
6x4,RHDقاعدة العجلات (مم) :
4600+1350خاص بالمحرك :
340HP / WEICHAI WP10.340E22علبة التروس :
HW19710 transmission, 10 forward and 2 reverseالمحور الأمامي (كجم) :
7000المحور الخلفي (كجم) :
18000(2 AXLES)الشاحنات صهريج تنظيف المجاري HOWO هي مركبة متخصصة مصممة للتعامل بكفاءة مع النفايات السائلة وشبه الصلبة. مزودة بمحرك ويتشاي بقوة 340 حصانًا وناقل حركة بعشر سرعات، توفر قوة جبارة وقدرة على التكيف مع ظروف الطرق المعقدة. يتكون الهيكل الأساسي للشاحنة من خزان فولاذي كربوني سعة 15 مترًا مكعبًا، مزود بمضخة تفريغ عالية التدفق من نوع جوروب الإيطالية، والتي تولد ضغطًا سلبيًا قويًا بسرعة لاستخراج حمأة الصرف الصحي، ومخلفات خزانات الصرف الصحي، ومياه الصرف الصناعية، وغيرها من مياه الصرف بكفاءة. يدعم الخزان الرفع الهيدروليكي، ويمكن فتح الباب الخلفي هيدروليكيًا لتفريغ سريع. كما يمكن فتح صمام تصريف الباب الخلفي لتصريف مياه الصرف الصحي، مما يجعل التشغيل في غاية السهولة. بفضل قوة شفطها العالية، وهيكلها المتين، وسهولة تشغيلها، تُستخدم على نطاق واسع في تنظيف خزانات الصرف الصحي، وتنظيف مصارف المجاري، وشفط الحمأة، وغيرها من العمليات.

مصنعنا متخصص في تصنيع الشاحنات،
نضمن أن جميع المنتجات جديدة تمامًا وعالية الجودة.
»Ⅰ.تعريف المنتج ومقدمته:
الشركة المصنعة:مجموعة سي إس للشاحنات المحدودة
ميزات المنتج
1. نظام نقل الحركة المُثبت: محرك ويتشاي + ناقل حركة سينوتروك + هيكل هوو – مزيج ذهبي يتميز بأداء مستقر وشبكة خدمة واسعة النطاق على مستوى البلاد.
2. قوة شفط عالية: تتميز مضخة التفريغ عالية التدفق من JUROP بكفاءة عالية ويمكنها التعامل مع مجموعة متنوعة من ظروف العمل المعقدة.
3. سهولة التفريغ: نظام التفريغ ثنائي الوضع (الرفع والتفريغ + التفريغ المباشر من الباب الخلفي) يستوعب النفايات ذات اللزوجة المتفاوتة.
4. خزان ذو سعة كبيرة: يوفر خزان الشفط ذو السعة الكبيرة التي تبلغ 15 مترًا مكعبًا قدرة تحميل كبيرة وكفاءة تشغيل عالية.
5. سهولة التشغيل: مزودة بذراع تحكم هيدروليكي يدوي على مستوى الأرض لسهولة الاستخدام والتشغيل البسيط.
» Ⅱ.مواصفات المنتج لشفط الهواء HOWO 15CBMشاحنة:
| هاو 15 متر مكعب شفط فراغي شاحنة | |||
| عام | ماركة السيارة | شاحنات سي إس | |
| طراز المركبة | CS5250GXH | ||
| ماركة الهيكل | هوو | ||
| الأبعاد الكلية | 9760 x 2550 x 3540 مم | ||
| الوزن الإجمالي للمركبة / وزن المركبة فارغة | 25000 كجم / 11500 كيلوغرام | ||
| أحمال المحاور | 7000/18000 كجم | ||
| سيارة أجرة | سعة الكابينة | مقصورة HOWO HW76، صف ونصف، مع مكيف هواء، منفذ USB، ونظام توجيه. | |
| محرك | نوع الوقود | ديزل، 6 أسطوانات متوازية, محرك رباعي الأشواط، مزود بشاحن توربيني، ومبرد داخلياً، ومبرد بالماء | |
| ماركة | ويتشاي | ||
| نموذج | WP10.340E22 | ||
| قوة | 340 HP/ 250 كيلوواط | ||
| السرعة المقدرة | 2200 دورة في الدقيقة | ||
| أقصى عزم دوران | 1250 نيوتن متر | ||
| أقصى عزم دوران وسرعة | 1400-1600 دورة في الدقيقة | ||
| النزوح | 9.726 لتر | ||
| معيار الانبعاثات | اليورو 3 | ||
| الهيكل | نوع محرك الأقراص | 6x4, غادر قيادة يدوية | |
| الانتقال | ناقل الحركة HW19710، 10 سرعات أمامية و2 خلفية | ||
| قاعدة العجلات | 4600+1350 مم | ||
| عدد المحاور | 3 | ||
| مواصفات الإطارات | 12.00R20 | ||
| رقم الإطار | 10 إطارات وإطار احتياطي واحد | ||
| أقصى سرعة | 89كم/ساعة | ||
| خزان الوقود | خزان وقود من سبائك الألومنيوم سعة 400 لتر | ||
| طلاء | طلاء معدني | ||
| البنية الفوقية | صهريج | سعة الخزان | 15000 لترات |
| مادة الخزان | 5فولاذ كربوني مم معالج بمادة مطهرة | ||
| زاوية رفع الخزان | ≥45 درجة | ||
| مضخة تفريغ | مكنسة مضخة | Jurop PN106D | |
| تدفق | 660 متر³/h، 11000 لتر/دقيقة، 388 قدم مكعب/دقيقة | ||
| سرعة الدوران | 1300 دورة في الدقيقة | ||
| أقصى سرعة عند أقصى قوة شفط | 2900 دورة في الدقيقة | ||
| مكنسة | 27.5 الزئبق، 92% | ||
| فراغ مستمر | 18 الزئبق، 60% | ||
| أقصى ضغط | 1.5 بار، 21.8 رطل لكل بوصة مربعة | ||
| أقصى قدرة بدون حمل. | 18.4 حصان / 13.6 كيلوواط | ||
| وزن | 143 كجم | ||
| رأس شفط | طول 7 أمتار بقطر اسمي 100 مم | ||
| وقت الشفط | 250 ثانية | ||
| فوهات | مجموعة من الفوهات | ||
| مضخة تفريغ | كفاءة عالية، معدل شفط 93نسبة مئوية، شفط وتفريغ سريع، رفع الشفط 6 أمتار. | ||
| يمكن فتح الباب الخلفي هيدروليكيًا لتفريغ المواد الصلبة بالكامل. | |||
| جميع الملحقات القياسية: فتحة تفتيش، طقم أدوات، دليل باللغة الإنجليزية..... | |||
| خياري | ** قد تكون مادة الخزان من الفولاذ المقاوم للصدأ. | ||
» Ⅲ.منتج مقدمة مفصلة

تكوين الهيكل
• الهيكل: هيكل كابينة من سلسلة HOWO HW76، قاعدة عجلات 4600+1350 مم، دفع 6x4، قدرة تحميل عالية
• محرك: مزودة بمحرك Weichai WP10.340E22. سعة المحرك: 10 لترات، القدرة القصوى: 340 حصانًا. يشتهر هذا المحرك بعزمه العالي، واستهلاكه المنخفض للوقود، وموثوقيته العالية، مما يوفر طاقة كافية لعمليات الضخ والنقل.
• الانتقال: تستخدم ناقل الحركة اليدوي ذو العشر سرعات من سلسلة سينوتروك HW19710. توفر نسبة الترس الأول الكبيرة قدرة عالية على صعود المنحدرات، وخطوة تروس واضحة، وسلاسة فائقة في تغيير السرعات.

تكوين الجسم الأساسي:
1. خزان شفط مياه الصرف الصحي:
• سعة: خزان مصنوع من فولاذ كربوني عالي الجودة من طراز Q235B بسماكة 5 مم، ويبلغ حجمه 15 متراً مكعباً. تمت معالجة السطح الداخلي للخزان بمادة واقية من التآكل لإطالة عمره الافتراضي.
• الخصائص الهيكلية:

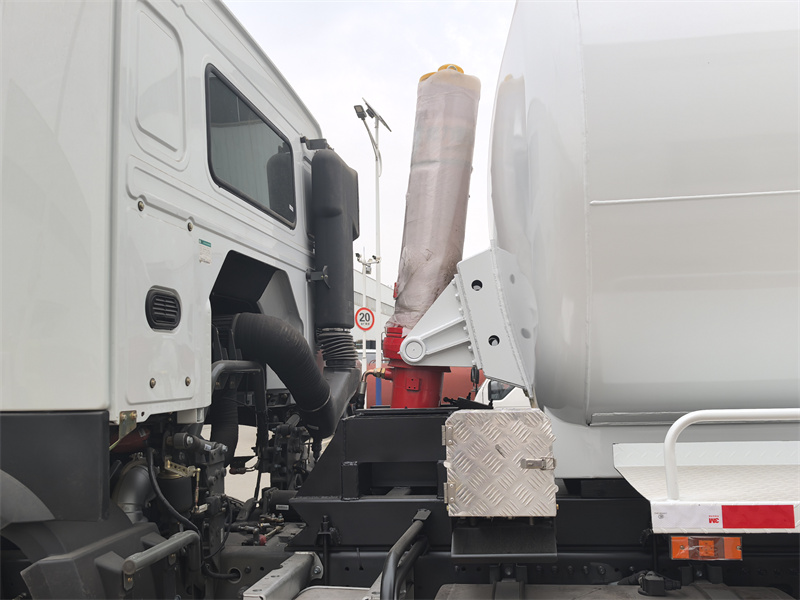

نظام الرفع الهيدروليكي: مزودة بآلية رفع هيدروليكية، يتم التحكم بها بواسطة ذراع هيدروليكي يدوي على جانب السائق، تقوم بإمالة ورفع الخزان بزاوية 45 درجة° بزاوية تسهل عملية إفراغ النفايات بسرعة.
باب خلفي: يتميز الباب الخلفي بآلية فتح/إغلاق هيدروليكية مزودة بقفل أمان لمنع الفتح العرضي أثناء التشغيل. كما يوفر إحكامًا قويًا للقضاء على خطر التسرب.

2. نظام مضخة التفريغ:

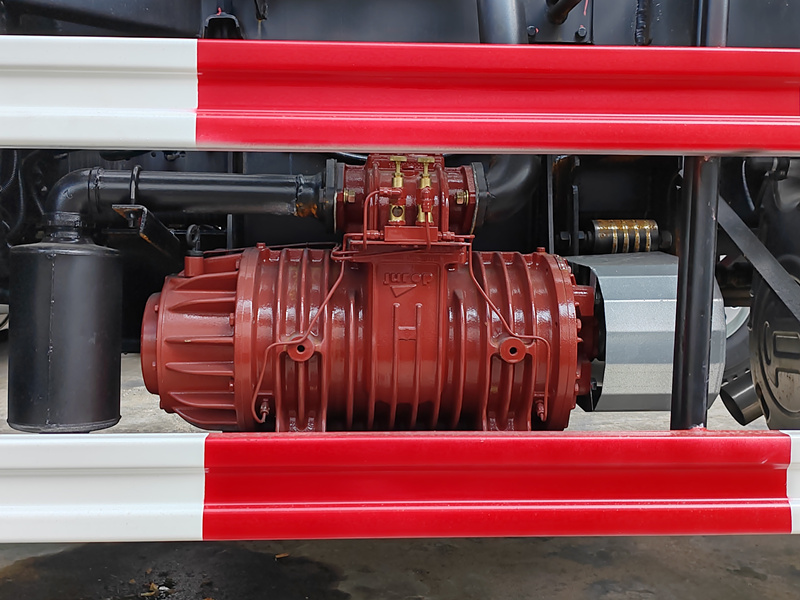

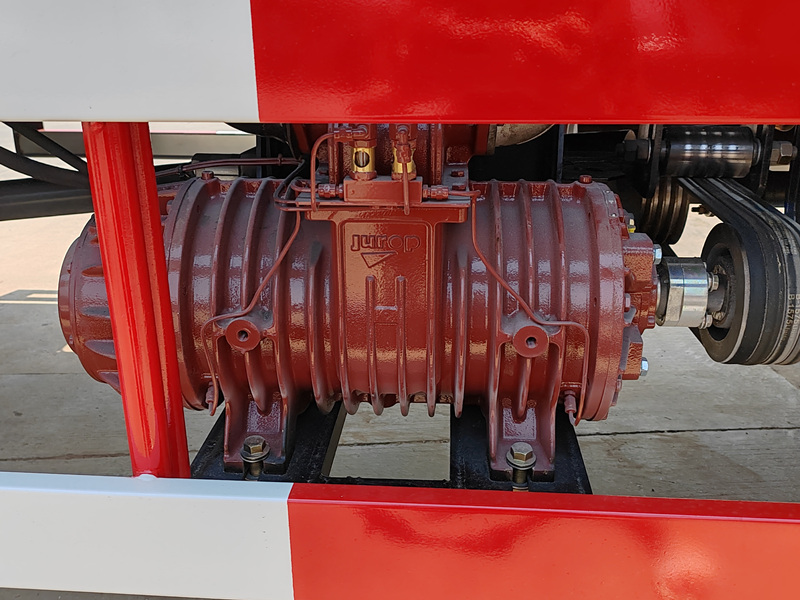

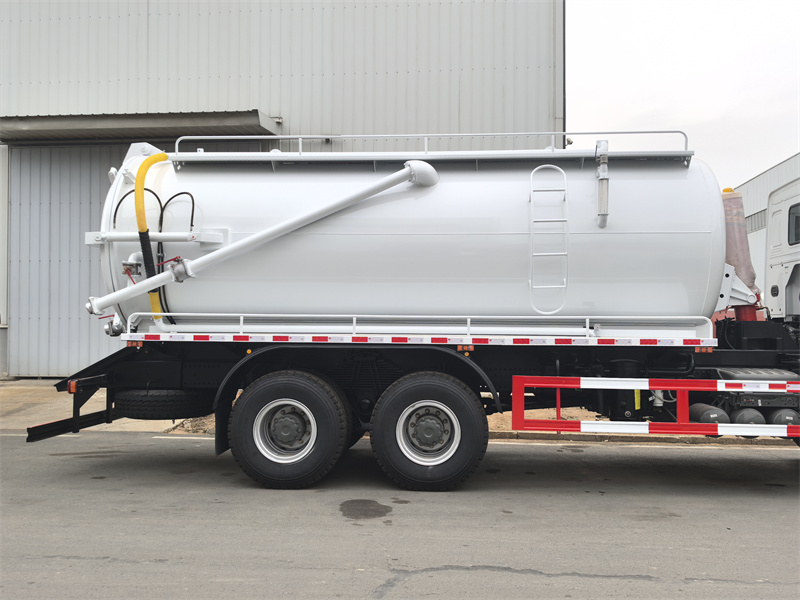

• مضخة تفريغ الهواء: مزودة بمضخة تفريغ دوارة من نوع Jurop PN106D الشهيرة.
• معدل الضخ: 11000 لتر/دقيقة. توفر هذه المضخة سرعة ضخ عالية، وفراغًا عاليًا (27.5 بوصة زئبقية، 92%)، ونطاق شفط طويل، وقوة شفط عالية، مما يتيح استخراجًا سريعًا للحمأة ومياه الصرف الصحي عالية اللزوجة.
3. التشغيل والتحكم:

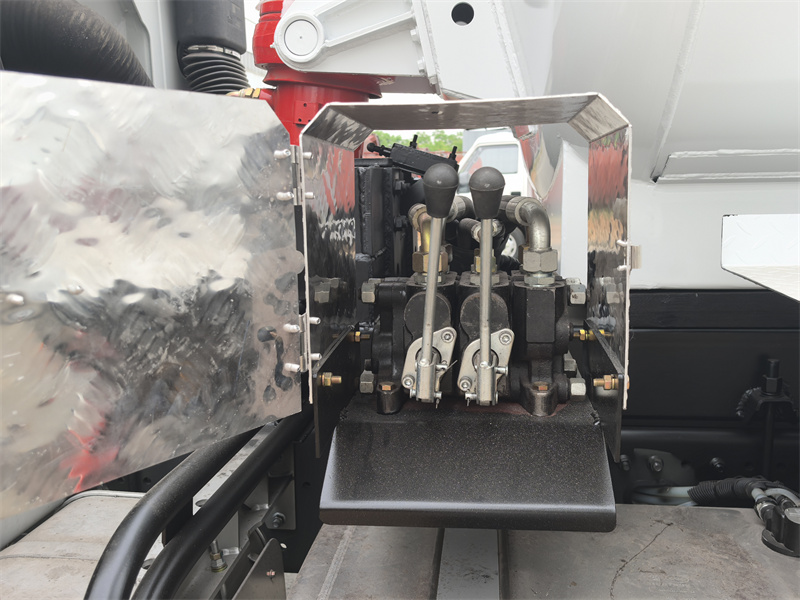

• عملية: يوجد ذراع تحكم هيدروليكي يدوي على جانب الكابينة للتحكم المركزي. يستطيع المشغل بسهولة رفع/خفض الخزان وفتح/إغلاق الباب الخلفي من الأرض، مما يضمن السلامة والراحة وتوفير الوقت أثناء التشغيل.

4. الملحقات القياسية:
• خرطوم الصرف الصحي: يستخدم لمراقبة مستوى السائل في الخزان لمنع الامتلاء الزائد ومنع سحب مضخة التفريغ إلى الداخل.
• سُلُّم: يُتيح هذا النظام للمشغلين الوصول إلى سطح الخزان للفحص أو المراقبة. سطح الخزان مانع للانزلاق ومجهز بحواجز جانبية.
• صمام تصريف الباب الخلفي: يعمل كمنفذ تصريف إضافي، مما يسمح بتصريف السوائل الأقل كثافة دون رفع الخزان.
• صمام منع التدفق الزائد: يتم تركيب صمام في أعلى الخزان لمنع ارتداد النفايات عندما يكون الخزان ممتلئًا.

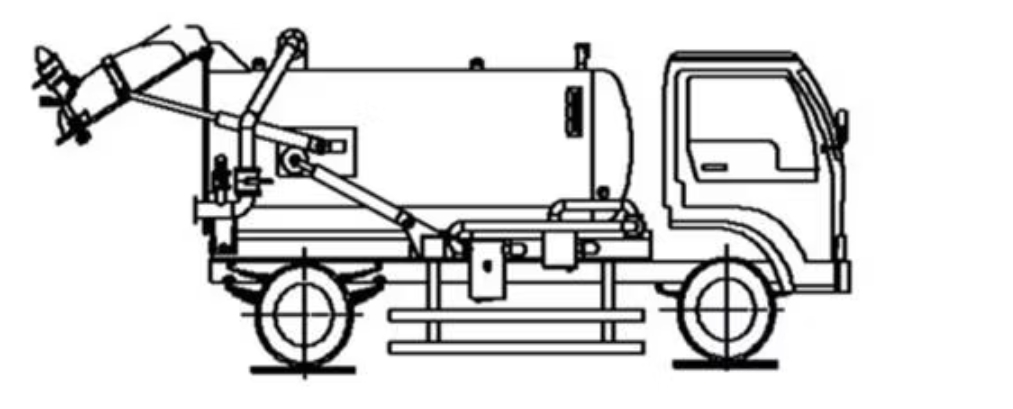

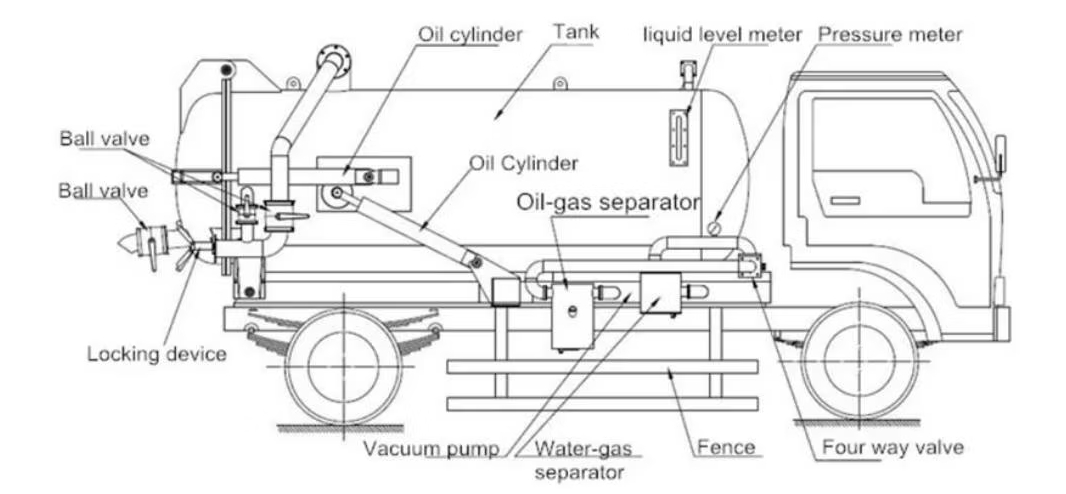

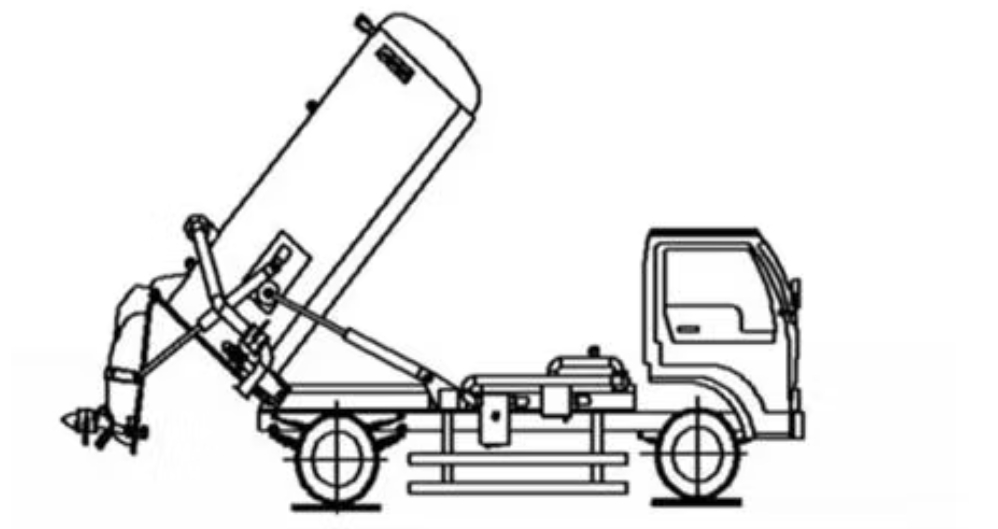

رسم تخطيطي لشاحنة شفط مياه الصرف الصحي:

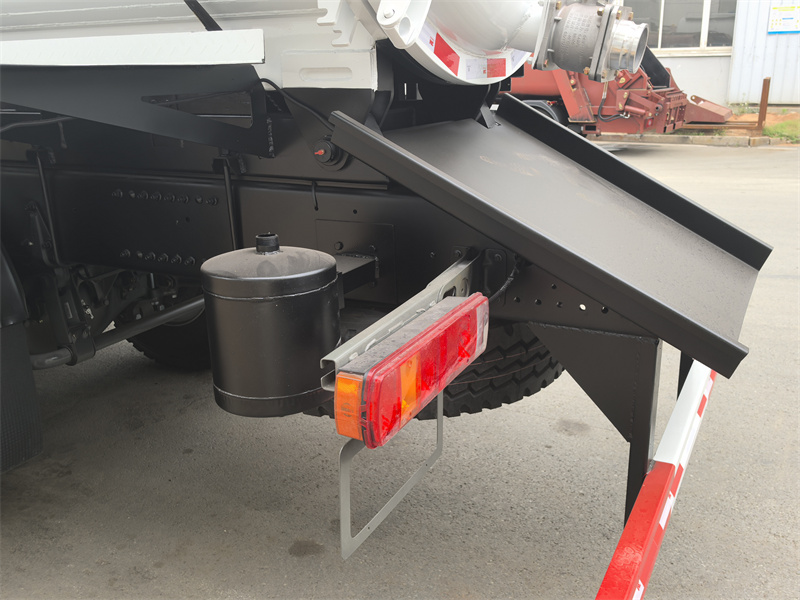

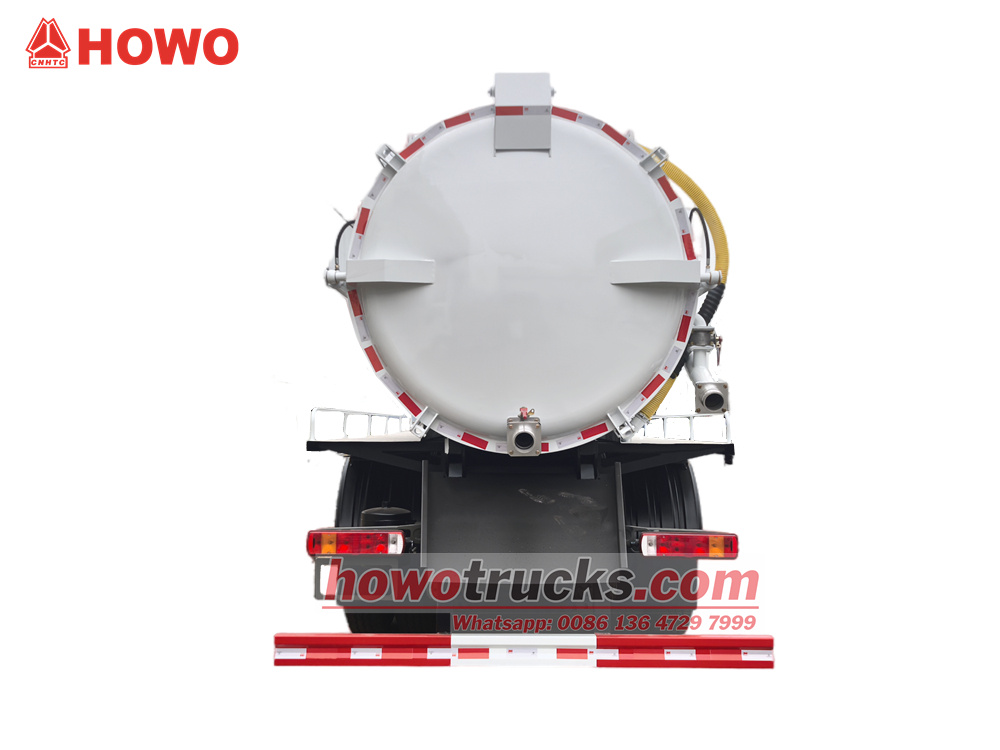

افتح الباب الخلفي:
Uتحميل مياه الصرف الصحي:


»رابعاً. مبدأ العمل
يعتمد مبدأ عمل شاحنة شفط مياه الصرف الصحي على قوة شفط مضخة التفريغ. يقوم المحرك بتشغيل مضخة التفريغ لسحب الهواء باستمرار من الخزان المغلق، مما يخلق فراغًا عاليًا للغاية (حالة ضغط سلبي) في الداخل. تحت تأثير الضغط الجوي، تُدفع مياه الصرف الصحي والحطام الخارجية بقوة إلى داخل الخزان عبر أنبوب الشفط، مما يُحقق عملية الشفط. أثناء التشغيل، يمكن مراقبة مستوى السائل من خلال نافذة المراقبة. للتفريغ، يمكن فتح الباب الخلفي للخزان للتفريغ المباشر، أو يمكن طرد السائل تحت ضغط إيجابي من خلال صمام التفريغ. يتم التحكم في العملية بأكملها بواسطة النظام الهيدروليكي للمركبة، الذي يُدير رفع الخزان وفتح/إغلاق الصمام.
