دليل تشغيلي خطوة بخطوة لاستخدام شاحنة توزيع الأسفلت HOWO NX

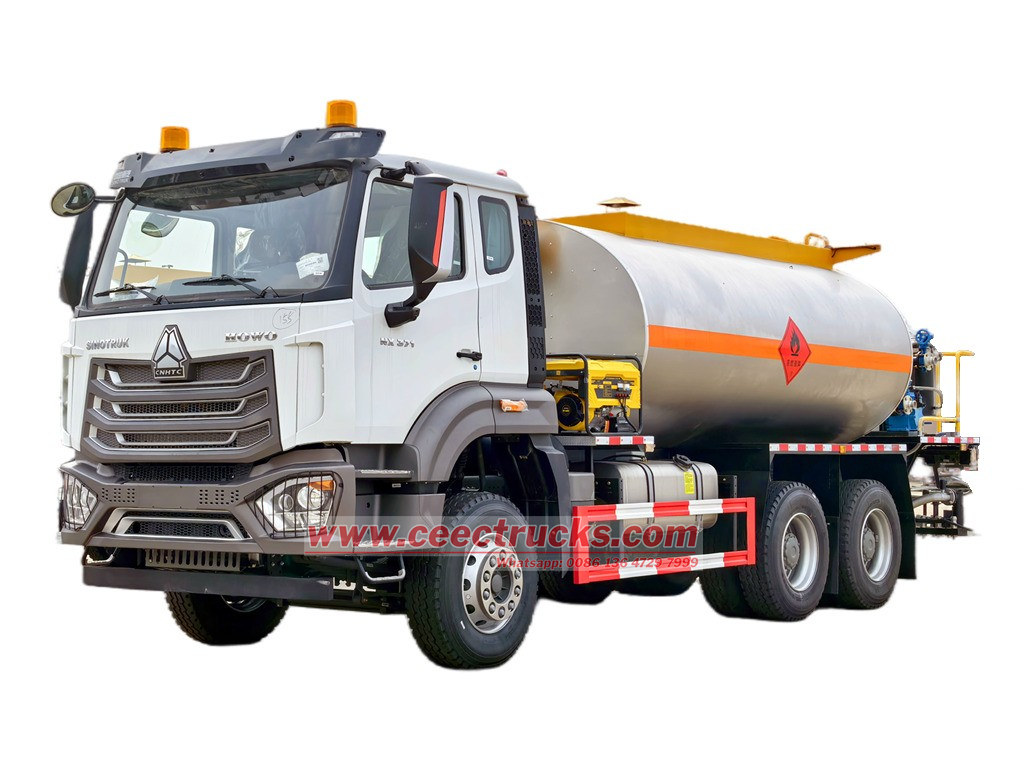

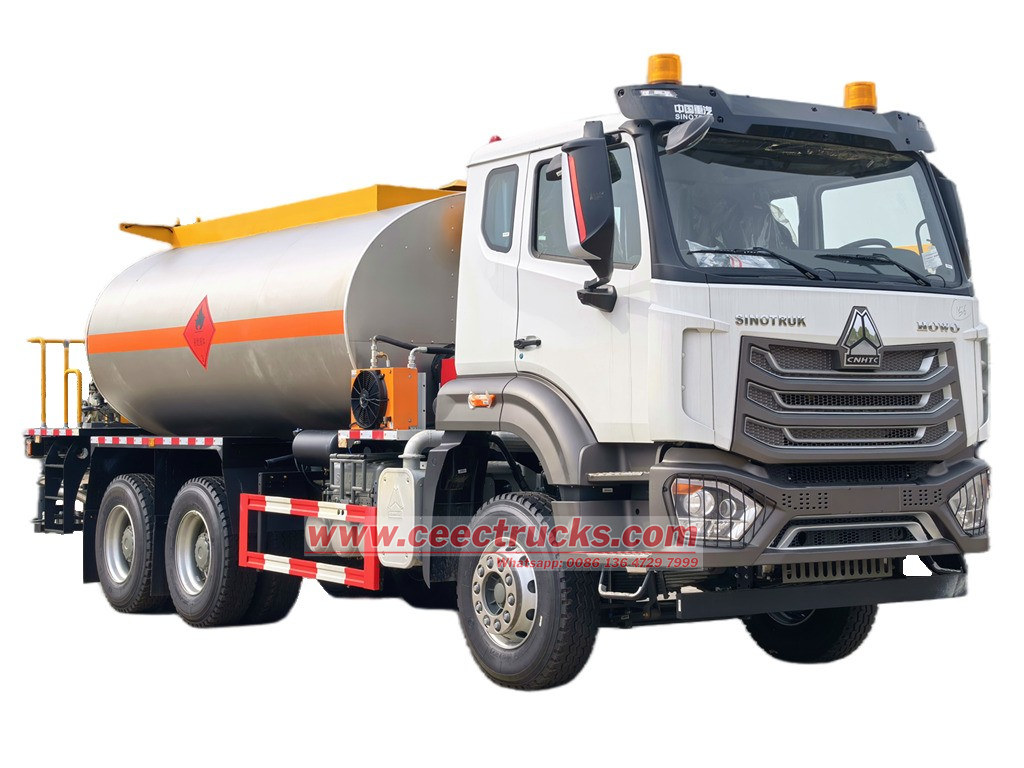

ما هي شاحنة توزيع البيتومين الذكية HOWO NX 15000L؟

ال شاحنة توزيع الأسفلت سينوتروك هاوو إن إكس 6X4 صُممت هذه الشاحنات وصُدّرت إلى نيجيريا، وهي ذات قاعدة عجلات 3800+1350 مم، ومجهزة بمحرك ديزل سينوتروك WD615.47 بقوة 371 حصانًا وسعة 9726 سم مكعب، وعلبة تروس HW19710 بعشر سرعات أمامية وسرعتين خلفيتين، مما يوفر استهلاكًا منخفضًا جدًا للوقود وسهولة في القيادة، وخزان أسفلت بسعة 15 مترًا مكعبًا، ومضخة أسفلت ذكية RCB38/0.6-80F، ومضخة زيت حراري من هيبي، وموقد إيطالي G20، ومحرك هوائي من لوتيان. ويمكنها تحميل الأسفلت المُعدّل، والأسفلت الساخن، والأسفلت المستحلب، وأنواع أخرى من الأسفلت. مركبة توزيع البيتومين الذكية HOWO NX 6x4 يجمع بين الكفاءة العالية والذكاء والمتانة، مما يجعله مناسبًا لمختلف سيناريوهات بناء الطرق وخيارًا مثاليًا لعمليات رش الأسفلت في مشاريع بناء الطرق.

اسم	موزع البيتومين HOWO NX
محرك	محرك ديزل WEICHAI WD615.47، بقوة 371 حصان وسعة 9726 سم مكعب
الانتقال	علبة تروس يدوية HW19710
قاعدة العجلات	3800+1350 مم
إطار	12.00R20
مقصورة	هاو إن إكس
نموذج القيادة	القيادة على اليسار / القيادة على اليمين
تلوين	الرسم والشعار حسب الطلب



الجزء العلوي من الجسم	مجموعة صهريج البيتومين
سعة	15000 لتر
مادة	فولاذ كربوني عالي القوة
مضخة البيتومين	RCB38/0.6-80F، نوع ذكي، معدل التدفق 38 متر مكعب/ساعة الضغط 0.6 ميجا باسكال
نظام التدفئة	موقد ديزل إيطالي من طراز G20 Riello قدرة التسخين 140-200 كيلو كالوري/ساعة زيت التدفئة 40-25-160
يتحكم	صندوق تحكم PLC داخل الكابينة صندوق تحكم خلفي متكامل

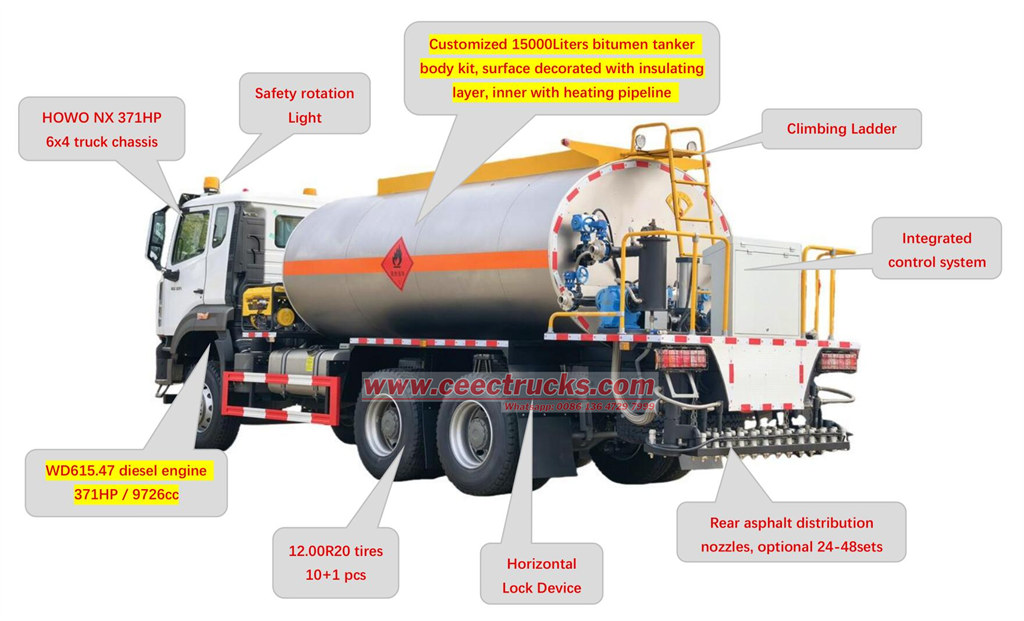

المكون الرئيسي لشاحنة توزيع البيتومين HOWO NX؟

→ وحدة تحكم متكاملة ذكية تعتمد على رقاقة من شركة إنفينون الألمانية؛

→ شعاع رش مزود بوصلة طي مدمجة؛

→ تسخين كامل لخط الأنابيب؛

→ تقنية بدء الرش القائمة على الوظيفة؛

→ الرش المتقطع.

•

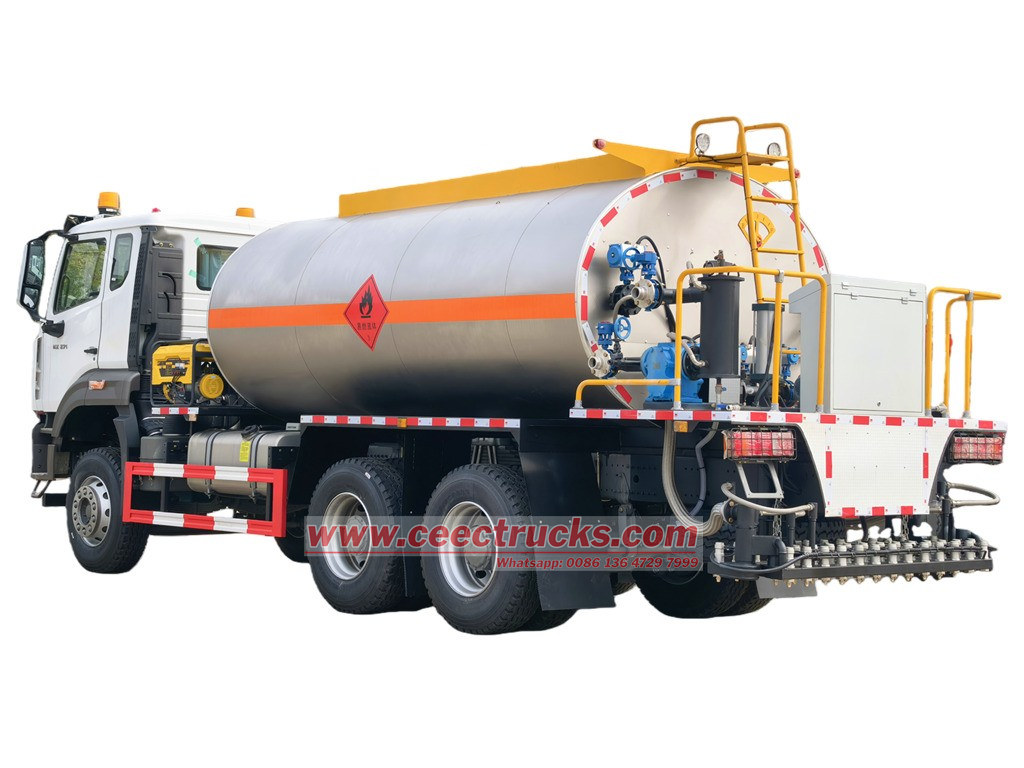

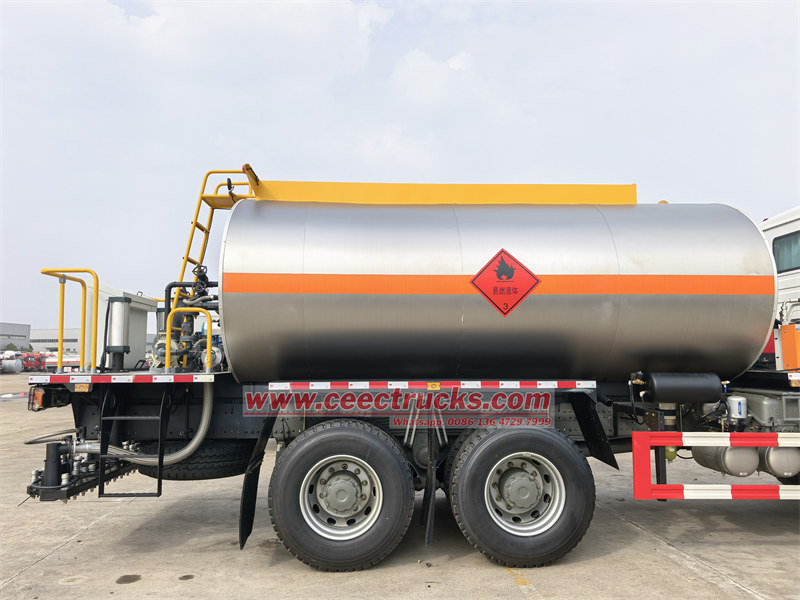

  طقم شاحنة صهريج توزيع الأسفلت من HOWO
•

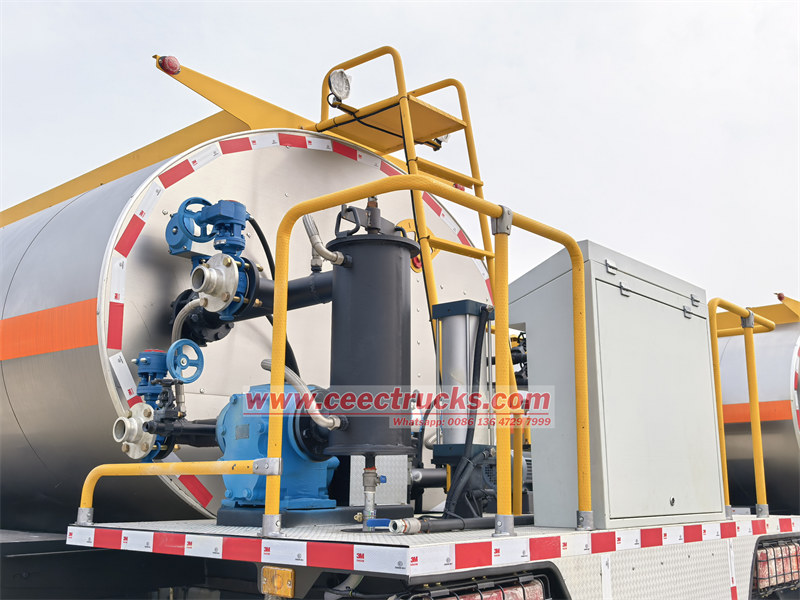

  منصة خلفية مزودة بالملحقات اللازمة
•

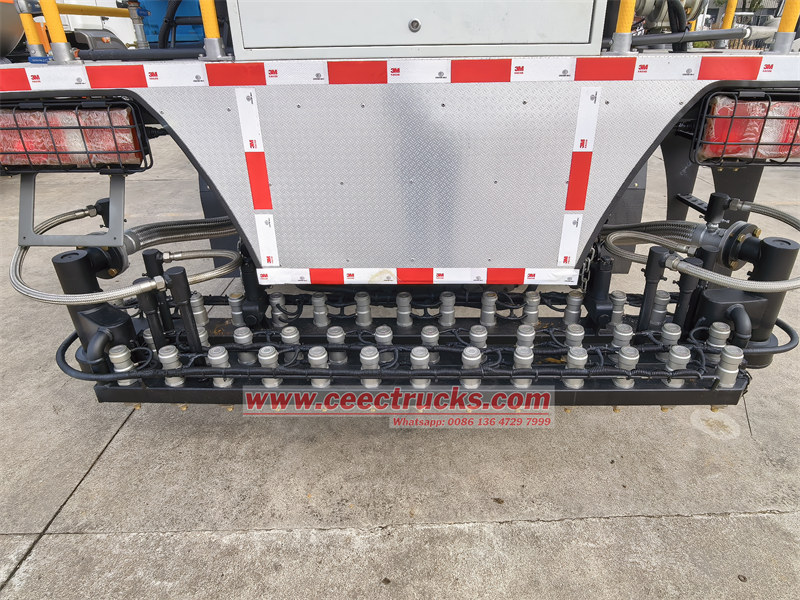

  شاحنة رش البيتومين مزودة بفوهات رش خلفية

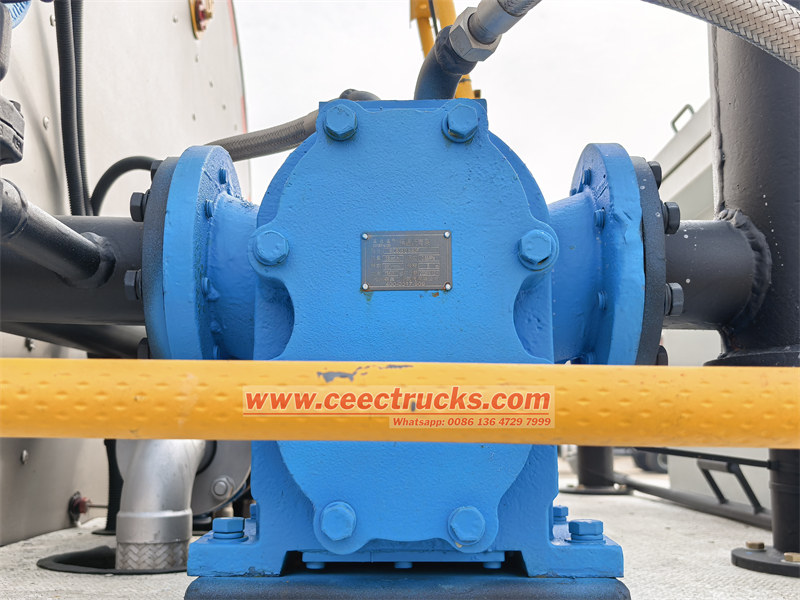

مجموعة مضخة الأسفلت



الموديل: RCB38/0.6-80F

معدل التدفق: 38 متر مكعب/ساعة

الضغط: 0.6 ميجا باسكال

سرعة الدوران: 960 دورة/دقيقة

ارتفاع الشفط: 5 أمتار

القدرة: 15 كيلوواط

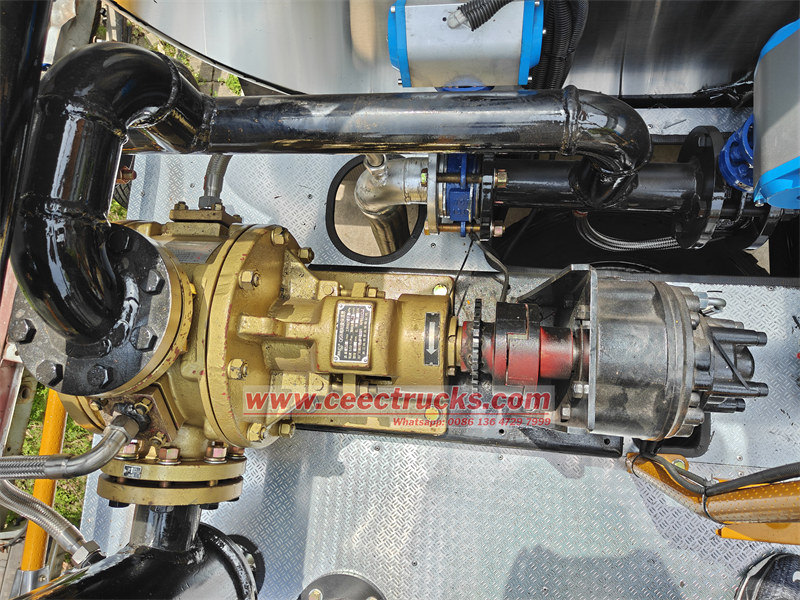

مضخة عزل عالية اللزوجة



الموديل: QGB

معدل التدفق: 680 لتر/دقيقة

ضغط التشغيل: 0.8 ميجا باسكال

اللزوجة: 0.02-1.3 باسكال.ثانية

سرعة التشغيل: 584 دورة/دقيقة

قطر الأنبوب: 80 مم

الطاقة: 11 كيلوواط



•

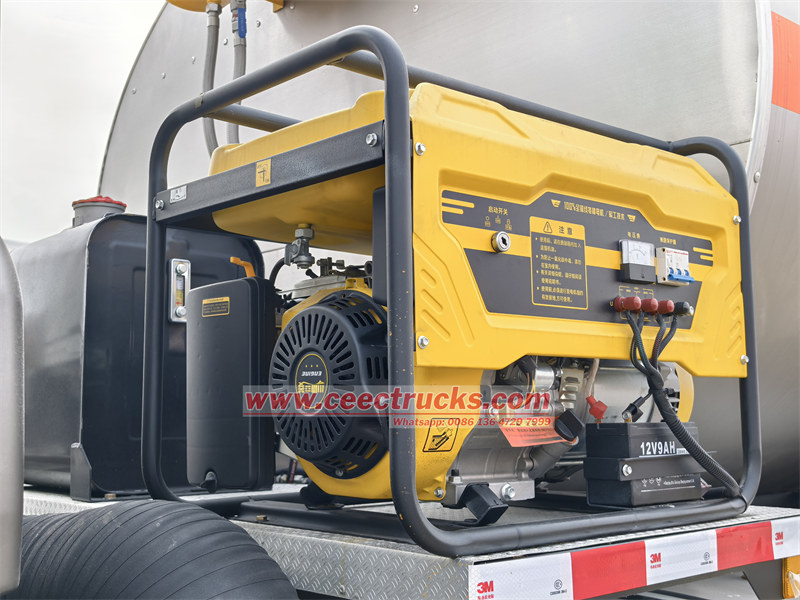

  مجموعة المولد
•

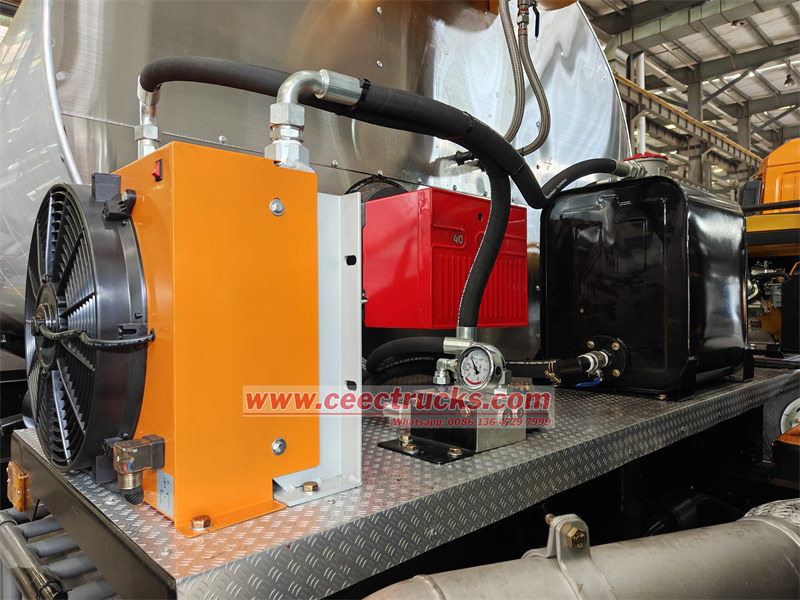

  موقد ديزل إيطالي من طراز G20 Riello
•

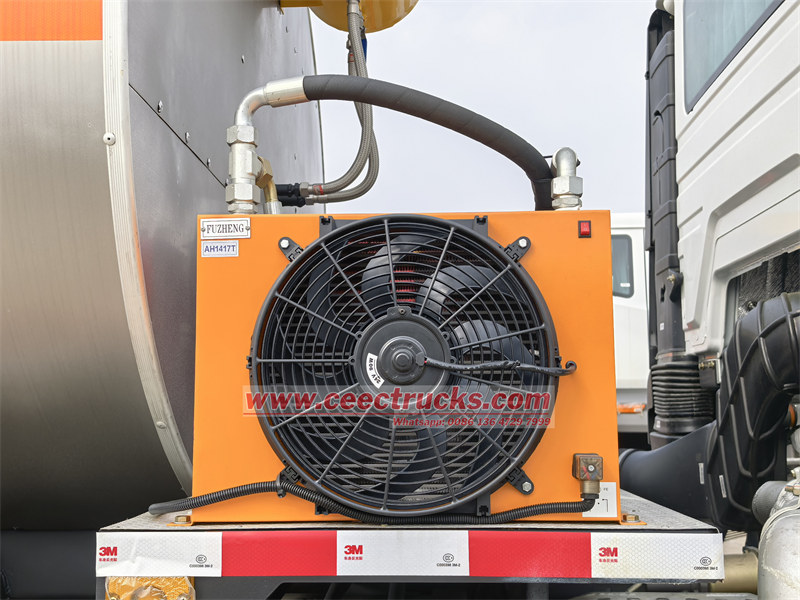

  مجموعة المبرد





صُممت شاحنة صهريج الأسفلت وبُنيت على هيكل شاحنة HOWO 6x4 NX، وتتكون من صهريج داخلي، ومواد عازلة، وغلاف، وحاجز، وغرفة احتراق، وأنابيب أسفلت داخل الخزان، ووحدة تسخين، وموقد، وفلتر زيت، ومقياس حجم، ووحدة تحكم ذكية. يوضح الرسم الفني أدناه نظام صهريج توزيع البيتومين وخطوط الأنابيب:

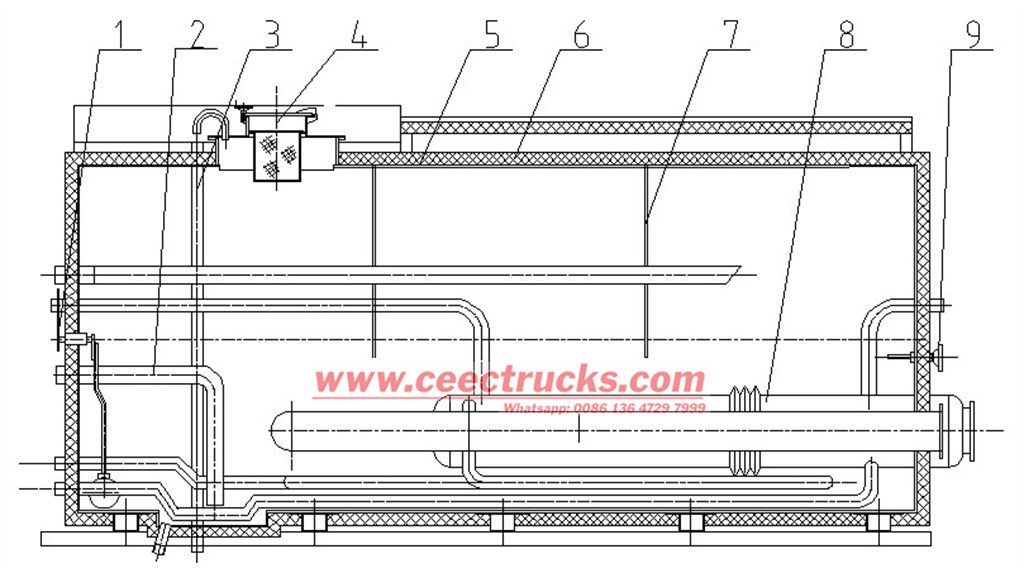

مجموعة صهاريج الأسفلت

1 مقياس مستوى الصوت،

2 أنبوب شفط الزيت،

3 أنبوب تصريف الفائض،

4. فلتر الزيت،

5 خزان داخلي،

6. مواد عازلة للحرارة،

7 حاجز،

8 غرفة الاحتراق،

9 مقياس حرارة

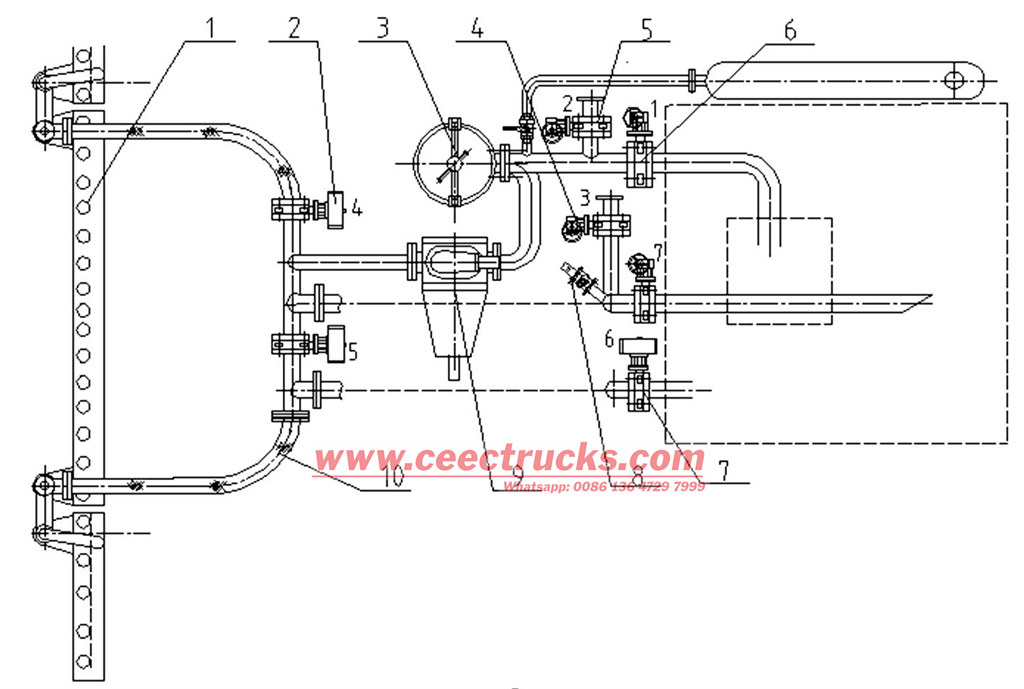

نظام مضخة وأنابيب الأسفلت



1. مجموعة فوهة الأسطوانة، 2. صمامات مخرج الزيت، 3. فلتر، 4. صمام نقل، 5. صمام شفط ذاتي، 6. صمام مدخل الزيت، 7. صمام إرجاع الزيت الهوائي، 8. صمام قضيب الرش اليدوي، 9. مضخة الأسفلت، 10. خرطوم من الفولاذ المقاوم للصدأ

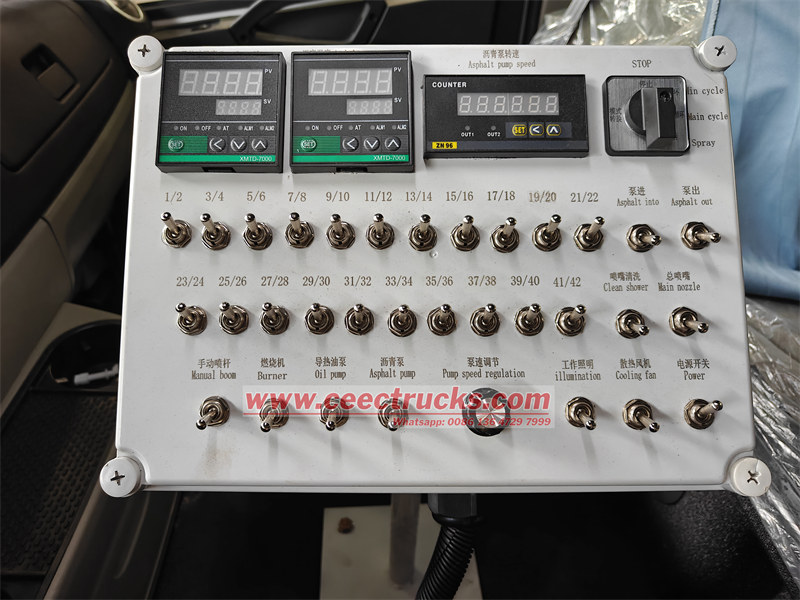

صندوق تحكم مدمج داخل المقصورة لتشغيل الفوهة بشكل منفصل

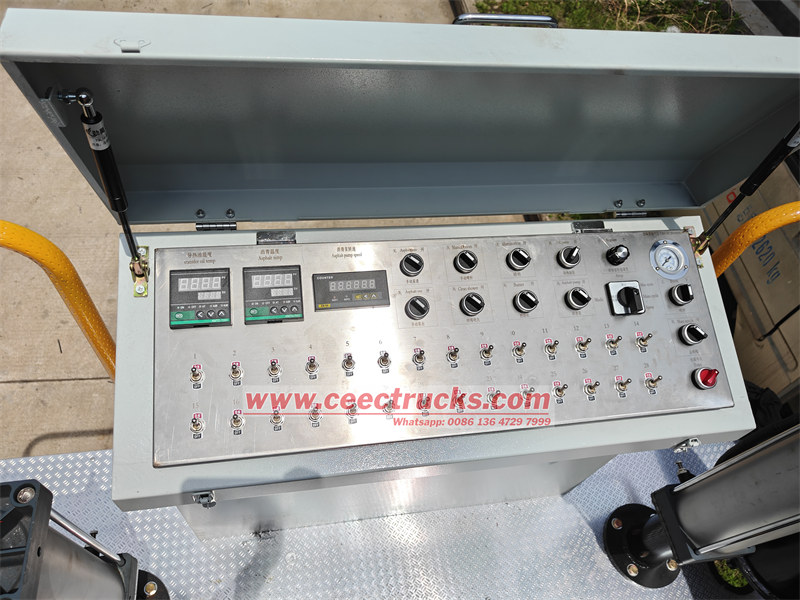

صندوق تحكم مدمج مثبت في الجزء الخلفي من المنصة للاستخدام الآمن
