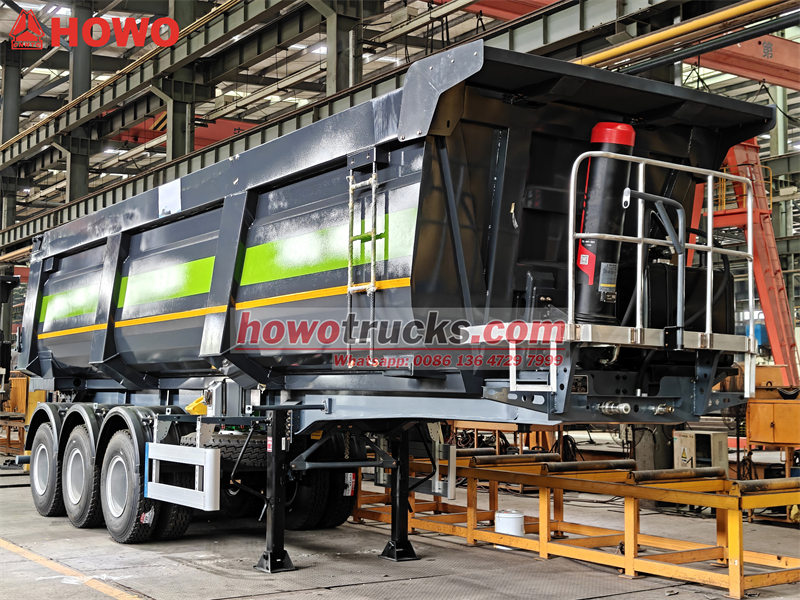

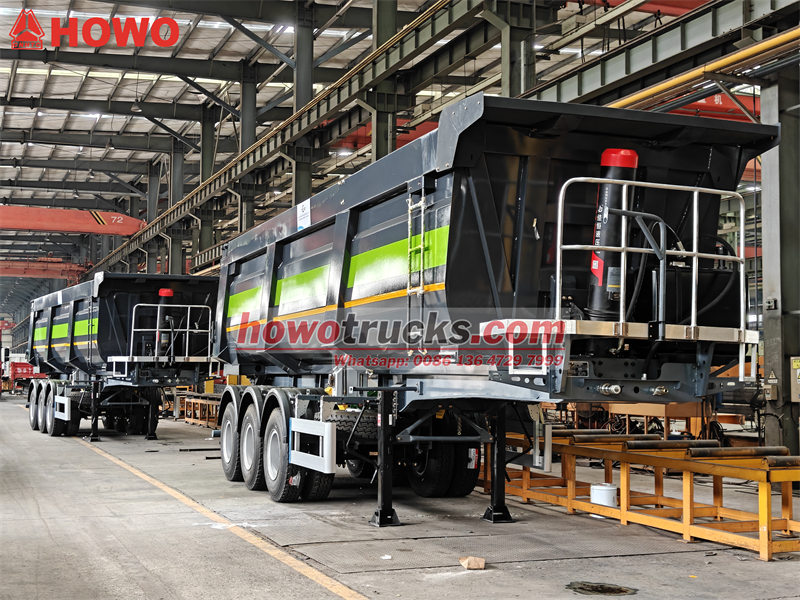

Theجديد 3 المحور 40 طنًاقلاب صُنع هيكل المقطورة من مادة Q370R، ويتميز بضغط تصميم يبلغ 1.61 ميجا باسكال وسماكة لوحة تتراوح بين 12 و16 ملم. وهو مزود بنظام هيدروليكي HYVA ومقياس ضغط، مما يضمن السلامة أثناء التشغيل. وتلبي ميزات مثل جسر BPW، ومحاور JOST، ودعامات JOST احتياجات النقل في بيئات وظروف طرق متنوعة.

بفضل التصميم الأمثل واستخدام مواد عالية الجودة، حققت مجموعة CS Trucks عمرًا افتراضيًا يتجاوز بكثير متوسط ​​الصناعة. يوفر الهيكل مقاومة عالية للتشوه الالتوائي في ظروف الطرق الوعرة، بينما يتميز جسم الشاحنة بمقاومة ممتازة للصدمات والتآكل، مما يعالج بشكل جذري تحديات الصناعة مثل تشقق العوارض وتآكل الأرضية. هذه المقطورة الثقيلة قادرة على التعامل مع العمليات المكثفة والمتواصلة، كما هو الحال في المناجم واسعة النطاق ومشاريع البنية التحتية الكبرى. يضمن نظام الرفع المتكامل بدقة رفعًا قويًا ومستقرًا وسريعًا، مع ضمان تفريغ نظيف وشامل، مما يلغي الحاجة إلى عمليات متكررة من قبل المشغلين.

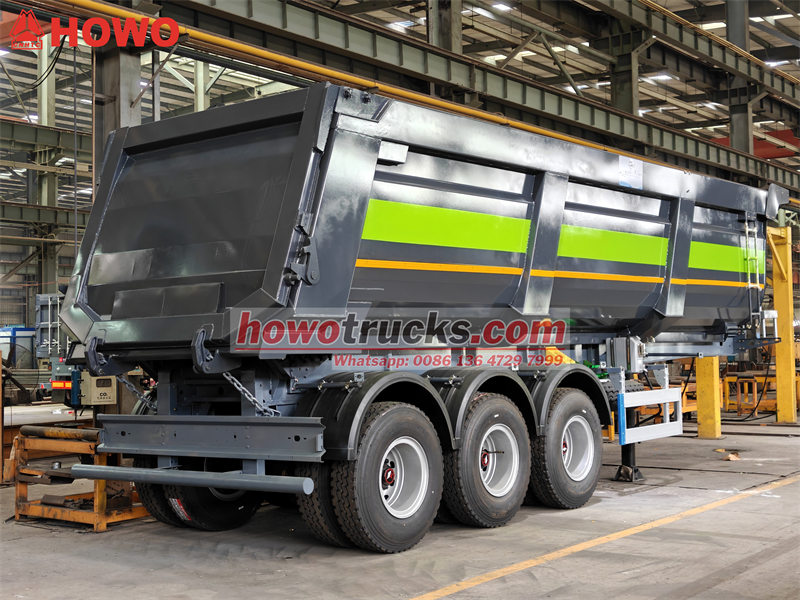

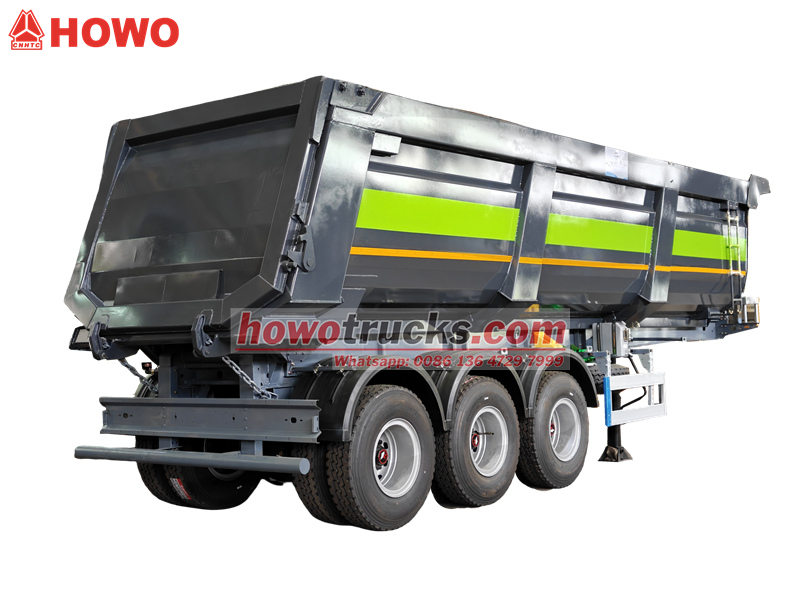

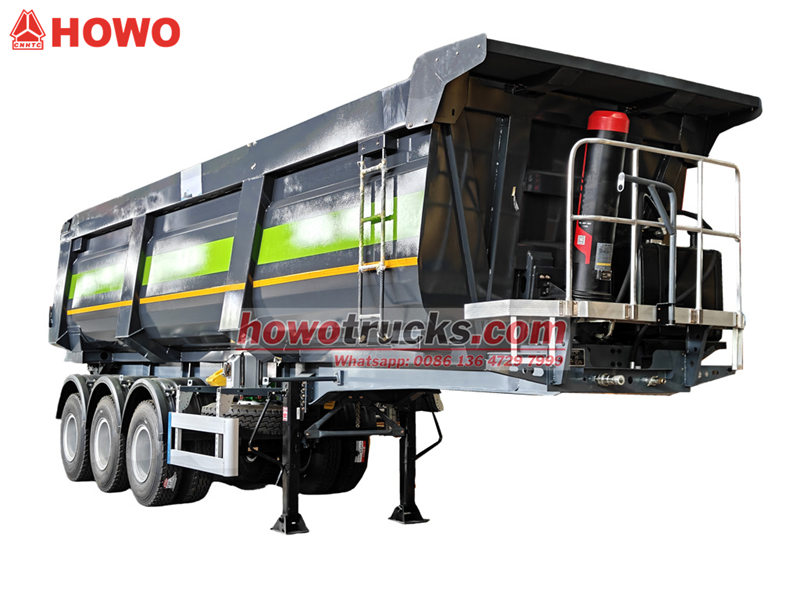

مقطورة قلابة جديدة بثلاثة محاور سعة 40 طنًا*

مصنعنا متخصص في تصنيع الشاحنات،
نضمن أن جميع المنتجات جديدة تمامًا وعالية الجودة.

تعريف المنتج ومقدمة عنه «««

سمات:

1.ضغط التصميم: 1.61 ميجا باسكال، فولاذ عالي القوة ومقاوم للتآكل NM400/500

2.أنواع مختلفة من هياكل الشاحنات القلابةتم تصميمها وتصنيعها باستخدام تحليل الإجهاد، وتتميز بميزة واضحة تتمثل في السعة الكبيرة، وخفة الوزن، والكفاءة العالية.

3.نفحص جودة المنتج بدقة، ونضمن أن لحامات النوعين A وB تجتاز فحص المستوى الثاني من الأشعة تحت الحمراء.اختبار الرسم البياني، نوع اللحام C و D يجتازان فحص المستوى الأول للراديواختبار رسومي.

4.تتوفر ملحقات السلامة المحلية أو المستوردة بجودة عالية، وتوافقها كامل.

5.تعتمد عملية طلاء جسم الشاحنة المقاومة للتآكل على العمليات التالية: السفع الرملي، والطلاء بالرش، والتنظيف، وما إلى ذلك.





معلمات المنتج لـ وزن ثقيل 40 طنًا هيكل قلاب تراiلير « « «



خدمة شديدة التحمل 3محاور مقطورة قلابة نصف مقطورة
سعة	40000 متر مكعب
الأبعاد الكلية (الطول × العرض × الارتفاع) (مم)	9300*2550* 3650مم
الوزن الفارغ التقريبي (كجم)	9000 كجم
الحمولة (كجم)	40٠٠٠ kg
الوزن الإجمالي (كجم)	28000 كجم
قاعدة العجلات (مم)	6720+1320+1320
هيكل قلاب
خصائص السوائل	قابل للاشتعال
درجة حرارة التصميم (درجة مئوية)	50 درجة مئوية
ضغط التصميم (ميجا باسكال)	1.61
بدل التآكل (مم)	1
عامل وصلة اللحام	1

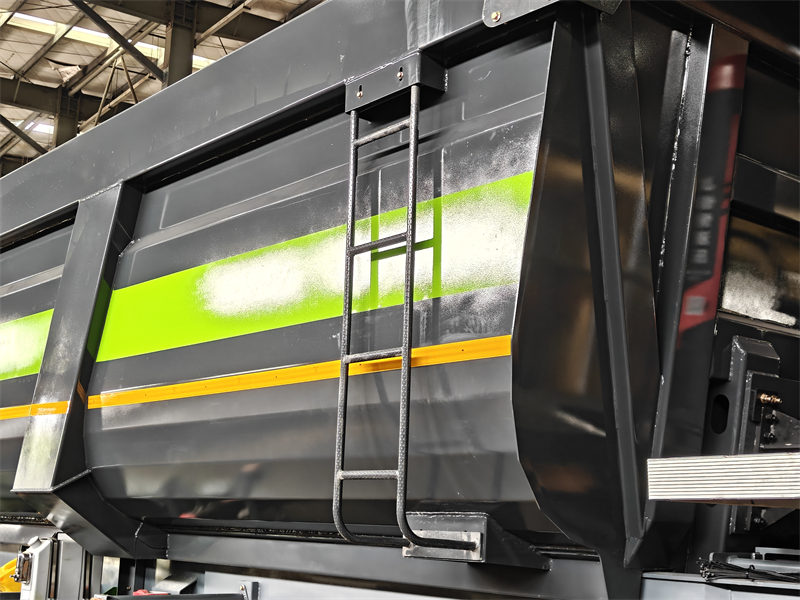

المواد الرئيسية لتحمل الضغط	جسم القلاب: Q345، 12 مم،
	لوحة طرفية: Q345R، 12 مم
	أرضية:Nm450، فولاذ مقاوم للتآكل
كشف العيوب	كشف العيوب بنسبة 100%
ضغط الاختبار (ميجا باسكال)	1.61
فحص ماجنافلوكس	استهدف مكان اللحام الذي لا يمكن لكشف العيوب تغطيته

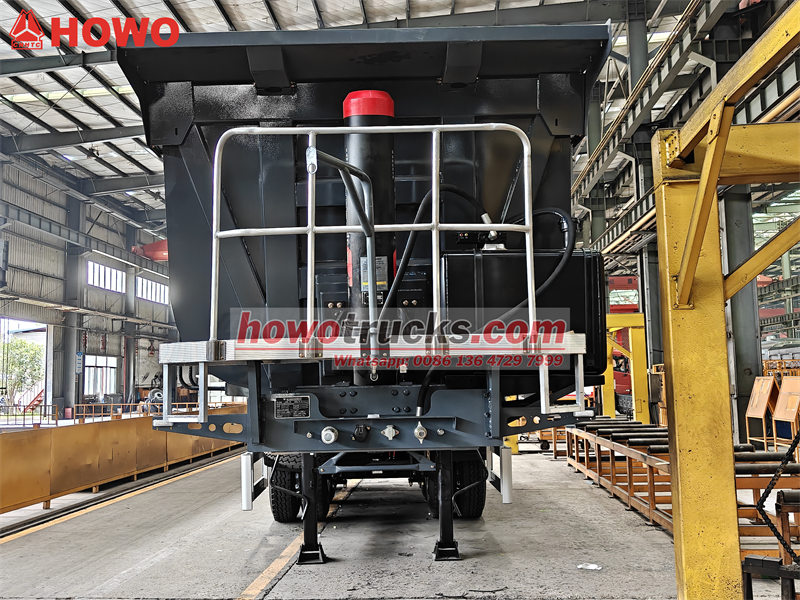

رافعة هيدروليكية	مجموعة كاملة من نظام HYVA الهيدروليكي

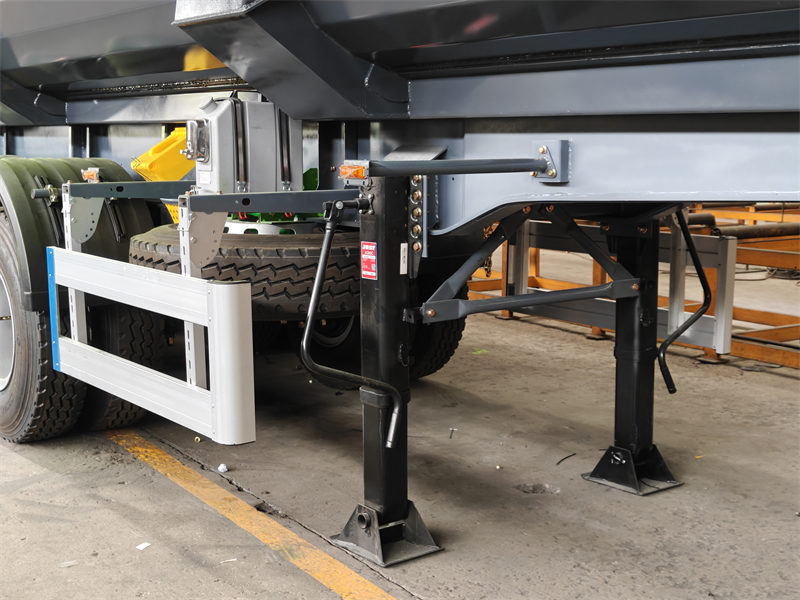

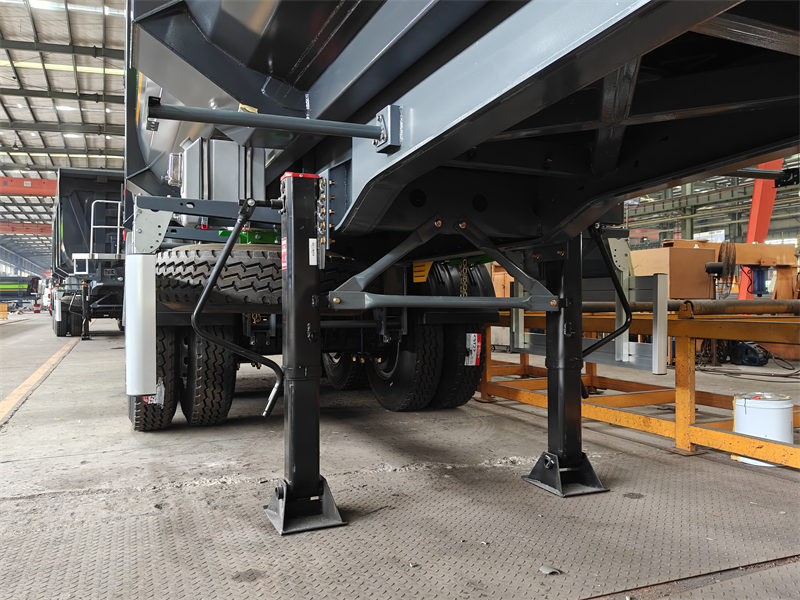

ساق الهبوط	JOST 28T

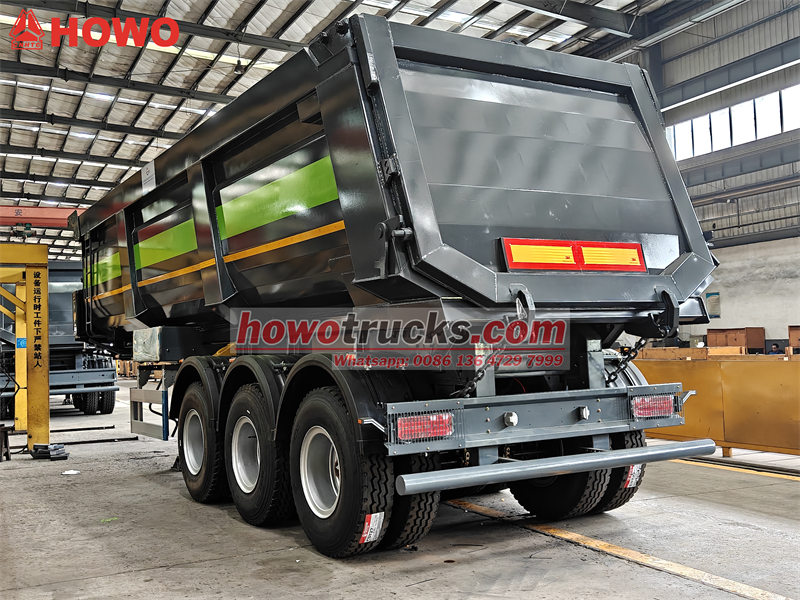

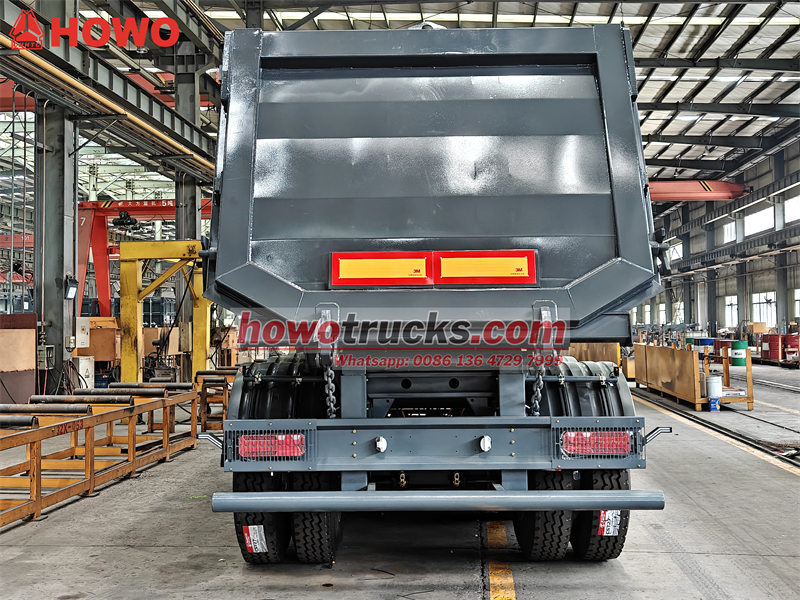

باب خلفي	باب خلفي من قطعة واحدة مع مفصل علوي ونظام قفل أمان
الفرامل	نظام فرامل هوائي مزدوج الخطوط، صمام ترحيل طوارئ WABCO؛ حجرة هواء T30/30؛ فرامل التوقف

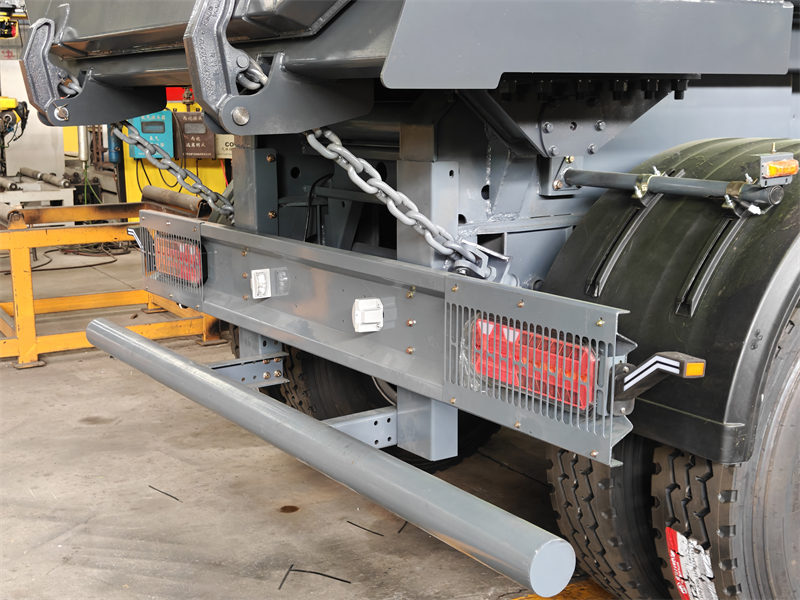

أضواء وعاكسات	ضوء خلفي، عاكس خلفي، ضوء إشارة الانعطاف، عاكس جانبي، مصباح ضباب، ضوء لوحة الأرقام
الأسلاك	24 فولت، 6 خطوط

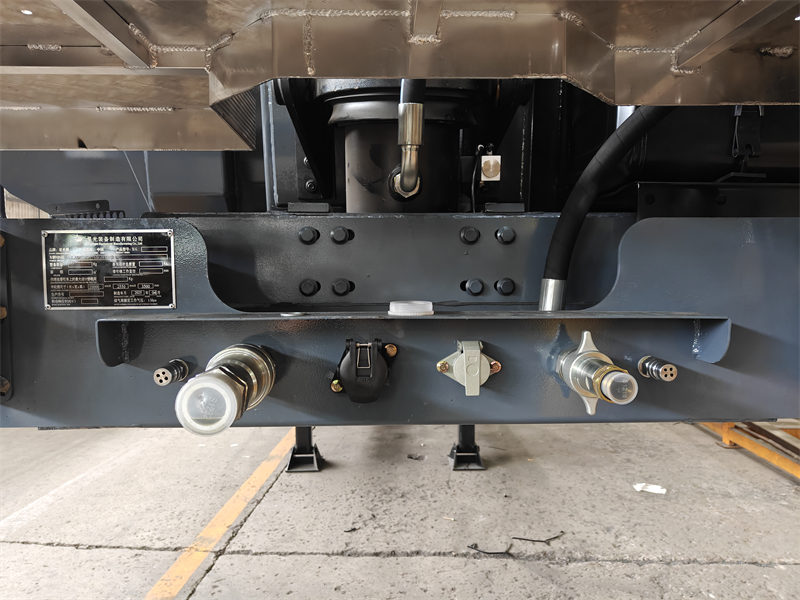

موصل هواء/كهرباء	موصل هواء قياسي ISO، مقبس قابس 7 دبابيس 24 فولت

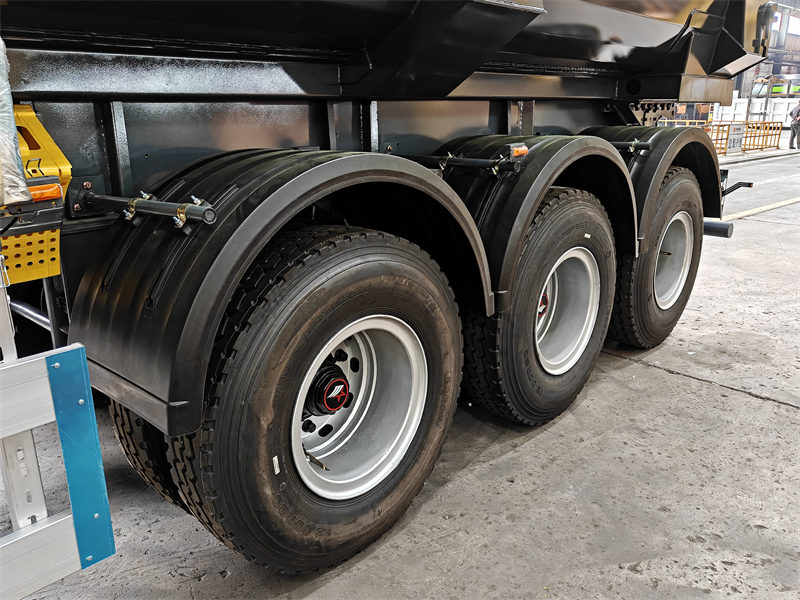

المحاور	3*14T BPW
إطار	إطار بدون أنبوب داخلي مقاس 12R22.5، مع إطار احتياطي واحد.

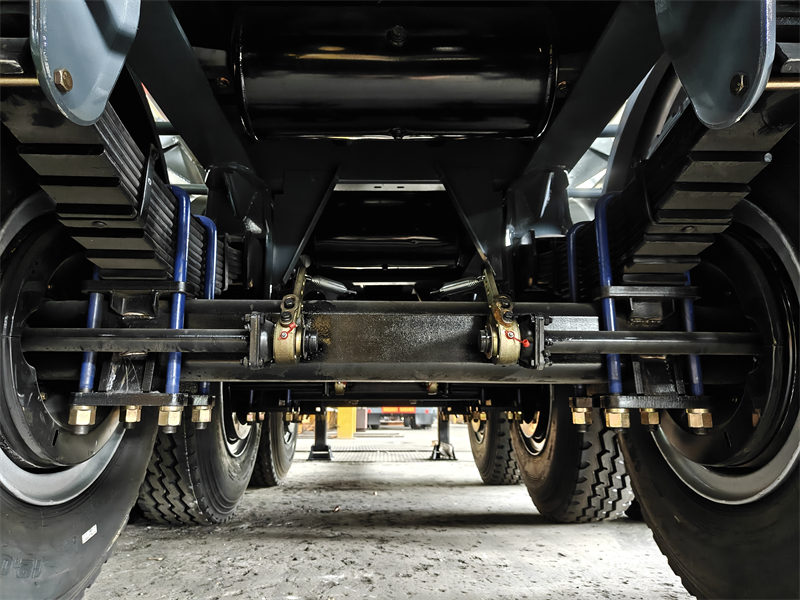

تعليق	نظام تعليق ميكانيكي أمريكي مع رفع المحور الأمامي
تلوين	طبقة واحدة من الطلاء التمهيدي المقاوم للتآكل، وطبقتان من الطلاء النهائي





----- مادة الجسم:الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الألومنيوم

-----المحور:  جسور BPW، ودبابيس جر JOST، وأرجل JOST، وتكوينات أخرى

-----خياري:ذراع تلسكوبي، ذراع التقاط، صندوق شحن من القماش المشمع، سماكة وارتفاع الصندوق حسب الطلب، وصندوق تحكم عن بعد.



الميزة الرئيسية لـمقطورة قلابة شديدة التحمل بثلاثة محاور سعة 40000 متر مكعب « « «



1. إعطاء الأولوية للحسابات الدقيقة والمحاكاة



♦ تحليل ديناميكيات الأحمال:

∴ تستخدم مجموعة تشوشينغ برامج تحليل العناصر المحدودة (FEA) لإجراء تحليلات ثابتة وديناميكية وتحليلات الإجهاد لهيكل المركبة.

∴ يركز هذا التحليل على أحمال الصدمات الأمامية (تأثير المواد على اللوحة الأمامية أثناء التفريغ)، وأحمال الالتواء للرفع (التشوه الالتوائي للإطار عند رفع الأسطوانة)، ونقاط تركيز الإجهاد في آلية قفل الباب الخلفي.







♦تصميم متناسق لنظام الرفع:

∴تم تصميم نظام الرفع الأمامي ليتناسب تماماً مع قوة هيكل السيارة وحسابات مركز الثقل.

∴تضمن الحسابات الدقيقة لزاوية الرفع وشوط الأسطوانة وقوة الرفع عملية تفريغ نظيفة وسلسة، وعملية سلسة وخالية من الاهتزازات.



∴ تم تحسين تصميم أنابيب النظام الهيدروليكي لتجنب التداخل والتآكل.



♦ تحقيق التوازن بين خفة الوزن والقوة:

∴ يتم إجراء التحسين الطوبولوجي لتقليل الوزن في المناطق غير الحرجة (باستخدام عوارض ذات مقطع متغير وإطارات فرعية مجوفة).

∴ يتم تعزيز مناطق الإجهاد الرئيسية (أضلاع العوارض، وعروات الرفع، ووصلات التعليق) محليًا.

∴ من خلال التصميم الهيكلي العلمي، يتم توزيع الفولاذ عالي الجودة بشكل منطقي لتحسين القوة والكفاءة.



2.عملية تصنيع موحدة



♦ القطع والتشكيل:

∴ تُستخدم تقنية القطع بالبلازما/الليزر CNC الدقيقة لضمان دقة الأجزاء وتوفير أساس جيد للحام اللاحق.

∴ يجب إجراء عملية ثني الإطار باستخدام مكبس ثني كبير لضمان زوايا الانحناء ونصف القطر المتسقين، مما يمنع حدوث تشققات دقيقة.



♦ عملية اللحام:

∴ مطابقة مواد اللحام: يتم اختيار سلك اللحام عالي المتانة (مثل السلك ذي القلب المتدفق) ليتناسب مع مواد الصلب المختلفة لضمان ألا تقل قوة اللحام عن قوة المادة الأصلية.



∴ أداة التثبيت وأداة التثبيت: يتم استخدام أداة تثبيت لحام كبيرة ووحداتية لضمان لحام مجموعة الإطار بالكامل في وضع ثابت ومثبت، مما يتحكم بشكل فعال في تشوه اللحام ويضمن التناظر والاستقامة لمواضع تثبيت المحور.



∴ مهارات اللحام: يجب أن يتم إنجاز اللحامات الحرجة (مثل لحامات إغلاق الإطار ولحامات رفع العروة) بواسطة لحامين كبار معتمدين باستخدام عملية متعددة المراحل للتخلص من العيوب مثل التجاويف والمسامية والاختراق غير الكامل.

∴ معالجة اللحام: يجب تنظيف جميع اللحامات بالرمل لتخفيف الإجهاد وتسهيل اكتشاف العيوب السطحية.



♦ عملية الطلاء:

∴ إن المعالجة المسبقة الصارمة، بما في ذلك السفع بالرصاص لإزالة الصدأ، والتنظيف وإزالة الشحوم، والفوسفاتة، تعمل على إطالة عمر الطلاء بشكل فعال.

∴ يُستخدم نظام يتكون من طبقة أساسية غنية بالزنك من الإيبوكسي، وطبقة وسطى سميكة من الإيبوكسي، وطبقة نهائية من البولي يوريثان، مما يضمن سماكة إجمالية للطبقة الجافة لا تقل عن 120 ميكرومتر. ويلزم طلاء أكثر سمكًا في المناطق المعرضة للتآكل.



منتجات - مستوى أول قابل للتخصيص بنسبة 100%!

النقل - سلامة وراحة وكفاءة بنسبة 100%!

خدماتنا متاحة على مدار 7 أيام و24 ساعة!



● أفضل مصنع في الصين لشاحنات القلاب نصف المقطورة
● خبرة تصنيع احترافية تزيد عن 30 عامًا
● يتم تصميمها وفقًا لمتطلباتك
● فريق مبيعات محترف سيساعدك في اختيار الشاحنة المناسبة
● يمكننا أن نقدم لكم خدمة ما بعد البيع ممتازة



كما يوفر مصنع CS Trucks قطع غيار (أصلية، وقطع غيار مصنعة من قبل الشركات المصنعة الأصلية، وقطع غيار بديلة) لجميع أنواع الشاحنات والمقطورات.
مع خصم وجودة عالية لضمان أن تكون شاحنات ومقطورات عملائنا في حالة عمل جيدة.





(أفضل مقطورة نصفية بهيكل قلاب من مصنع CS)
