The جديد 4 شاحنة قلابة بمحور 6000 متر مكعب مقطورة هيكل مصنوع من مادة Q370R، ويتميز بضغط تصميم يبلغ 1.61 ميجا باسكال وسماكة لوحة تتراوح بين 12 و16 ملم. مزود بنظام هيدروليكي HYVA ومقياس ضغط، مما يضمن السلامة أثناء التشغيل.تلبي ميزات مثل جسر BPW، ومحاور JOST، ودعامات JOST الخارجية احتياجات النقل في بيئات وظروف طرق متنوعة.

بفضل التصميم الأمثل واستخدام مواد عالية الجودة، حققت مجموعة CS Trucks عمرًا افتراضيًا يتجاوز بكثير متوسط ​​الصناعة. يوفر الهيكل مقاومة عالية للتشوه الالتوائي في ظروف الطرق الوعرة، بينما يتميز جسم الشاحنة بمقاومة ممتازة للصدمات والتآكل، مما يعالج بشكل جذري تحديات الصناعة مثل تشقق العوارض وتآكل الأرضية. هذه المقطورة الثقيلة قادرة على التعامل مع العمليات المكثفة والمتواصلة، كما هو الحال في المناجم واسعة النطاق ومشاريع البنية التحتية الكبرى. يضمن نظام الرفع المتكامل بدقة رفعًا قويًا ومستقرًا وسريعًا، مع ضمان تفريغ نظيف وشامل، مما يلغي الحاجة إلى عمليات متكررة من قبل المشغلين.

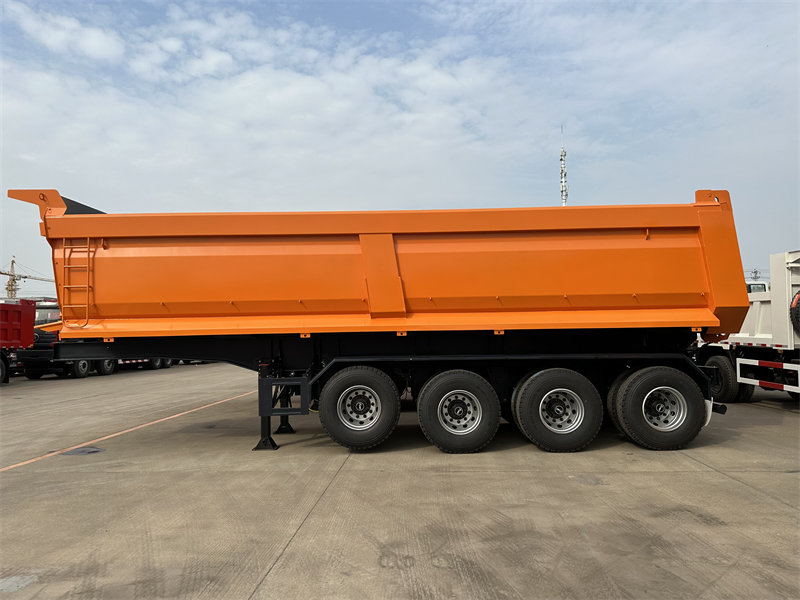

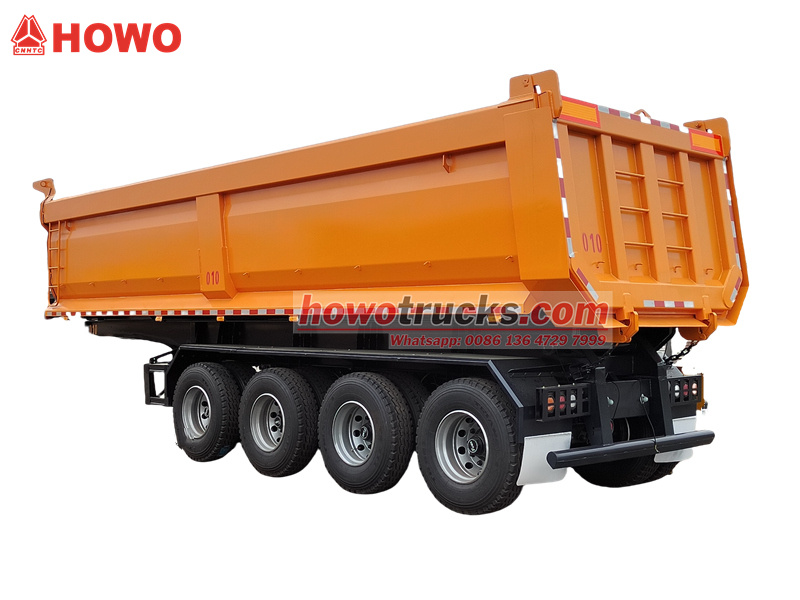

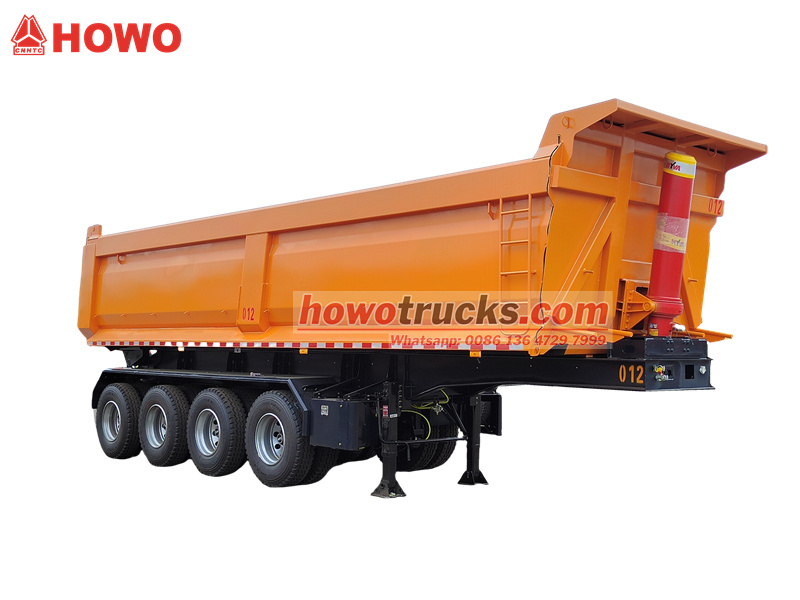

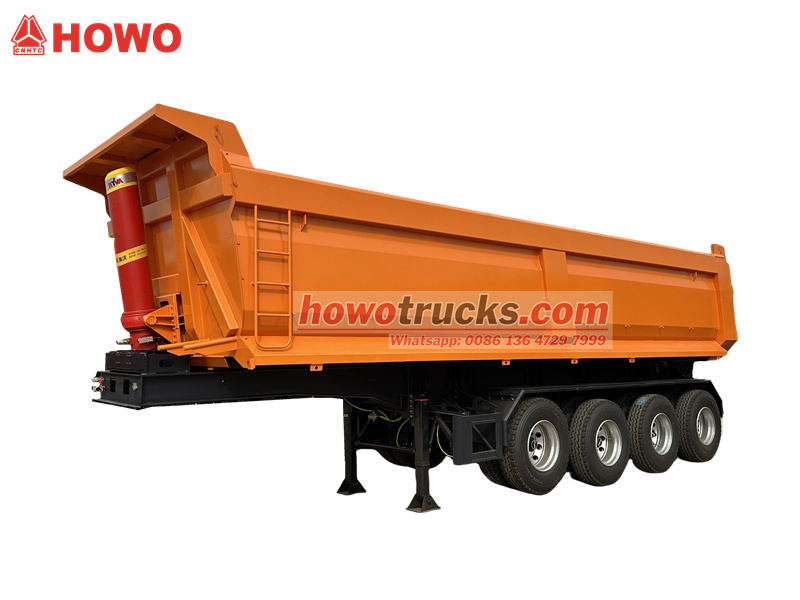

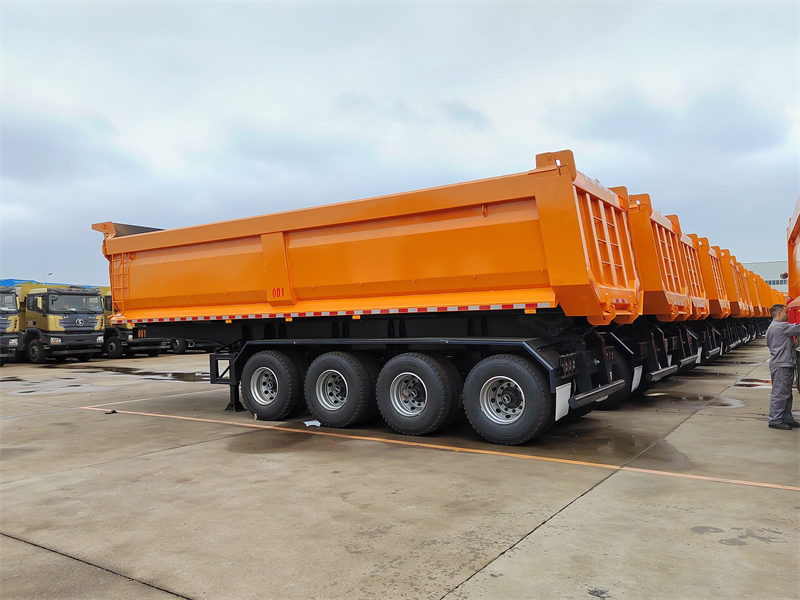

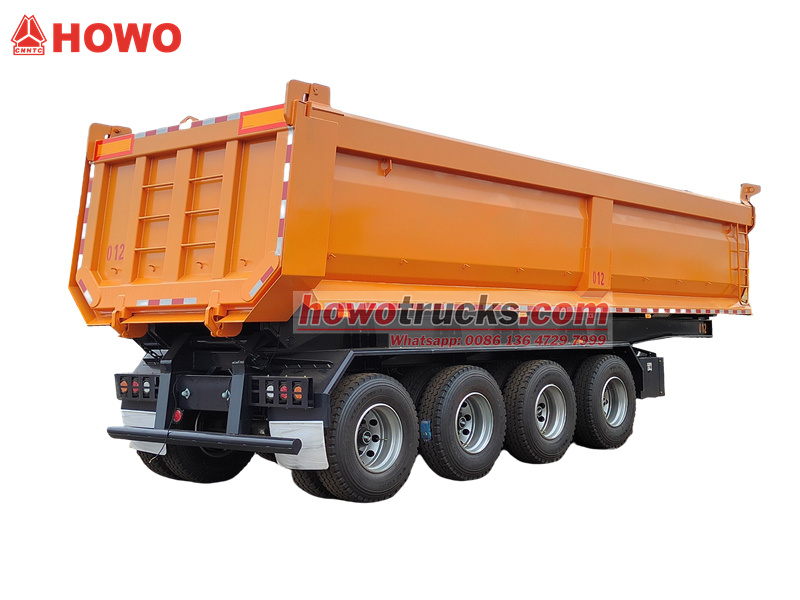

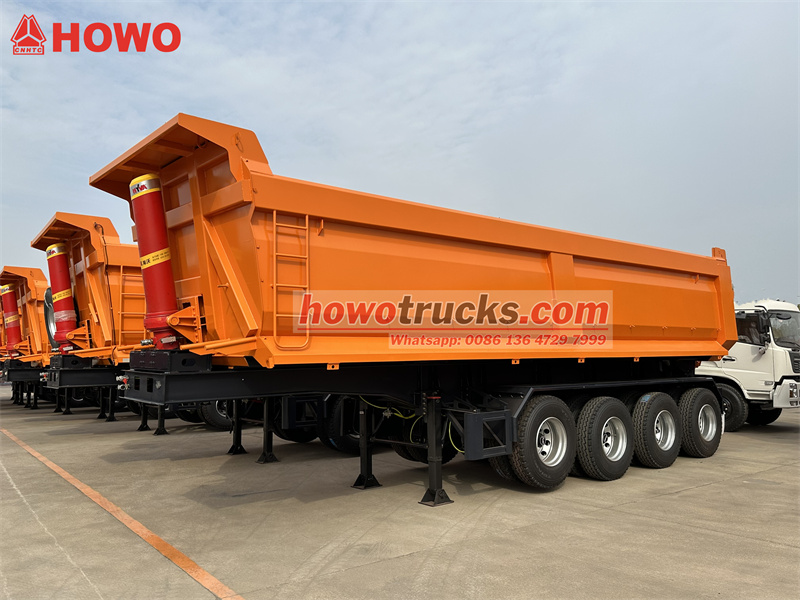

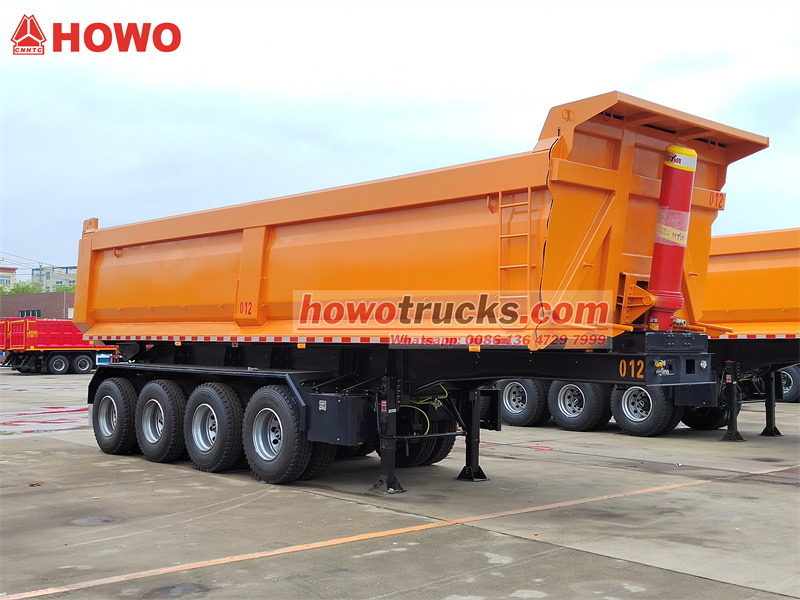

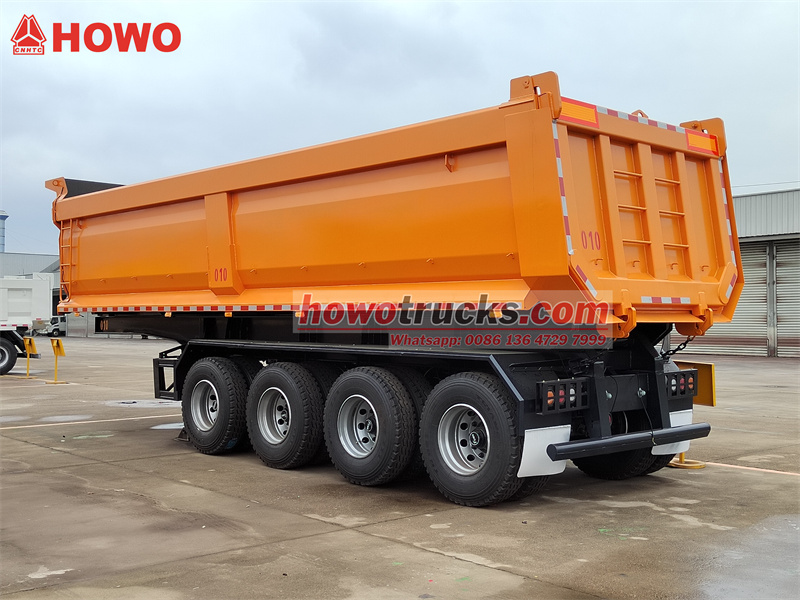

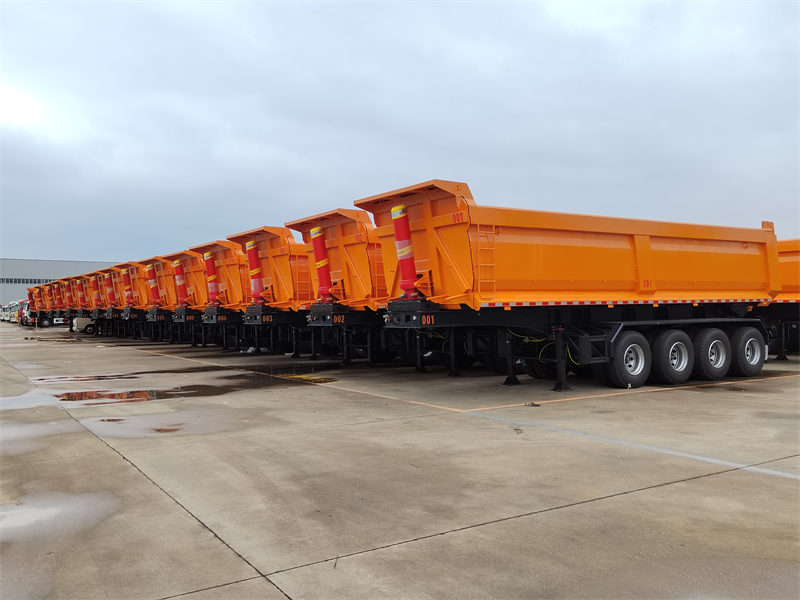

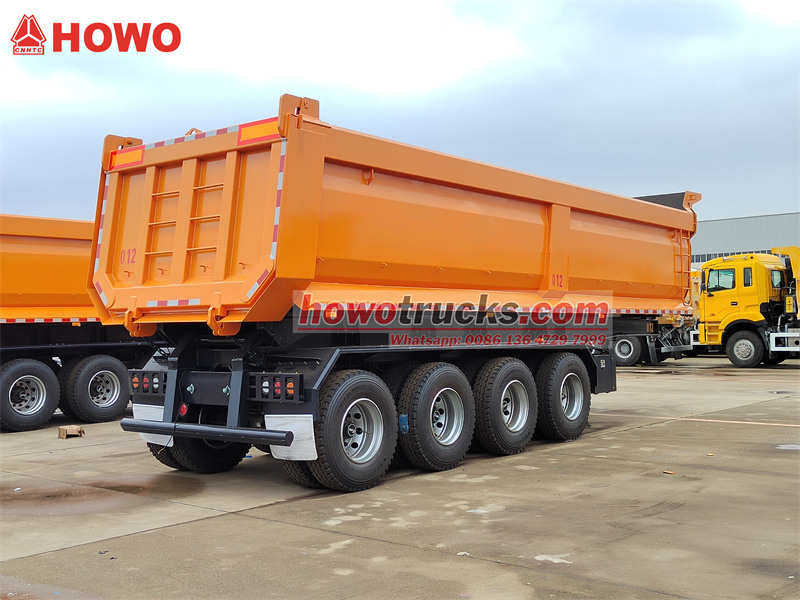

مقطورة قلابة جديدة بأربعة محاور سعة 60 طنًا*

مصنعنا متخصص في تصنيع الشاحنات،
نضمن أن جميع المنتجات جديدة تمامًا وعالية الجودة.

تعريف المنتج ومقدمة عنه «««

سمات:

1.ضغط التصميم: 1.61 ميجا باسكال، فولاذ عالي القوة ومقاوم للتآكل NM400/500

2.أنواع مختلفة من هياكل الشاحنات القلابةتم تصميمها وتصنيعها باستخدام تحليل الإجهاد، وتتميز بميزة واضحة تتمثل في السعة الكبيرة، وخفة الوزن، والكفاءة العالية.

3.نفحص جودة المنتج بدقة، ونضمن أن لحامات النوعين A وB تجتاز فحص المستوى الثاني من الأشعة تحت الحمراء.اختبار الرسم البياني، نوع اللحام C و D يجتازان فحص المستوى الأول للراديواختبار رسومي.

4.تتوفر ملحقات السلامة المحلية أو المستوردة بجودة عالية، وتوافقها كامل.

5.تعتمد عملية طلاء صهاريج غاز البترول المسال المضادة للتآكل على العمليات التالية: السفع الرملي، والطلاء بالرش، والتنظيف، وما إلى ذلك.





معلمات المنتج لـ وزن ثقيل 60 طنًا هيكل قلاب تراiلير « « «



خدمة شديدة التحمل 4محاور مقطورة قلابة نصف مقطورة
سعة	60000 متر مكعب
الأبعاد الكلية (الطول × العرض × الارتفاع) (مم)	10500*2550* 3650مم
الوزن الفارغ التقريبي (كجم)	10000 كجم
الحمولة (كجم)	60٠٠٠ kg
الوزن الإجمالي (كجم)	33000 كجم
قاعدة العجلات (مم)	6720+1320+1320
هيكل قلاب
خصائص السوائل	قابل للاشتعال
درجة حرارة التصميم (درجة مئوية)	50 درجة مئوية
ضغط التصميم (ميجا باسكال)	1.61
بدل التآكل (مم)	1
عامل وصلة اللحام	1
المواد الرئيسية لتحمل الضغط	جسم القلاب: Q345، 12 مم،
	لوحة طرفية: Q345R، 12 مم
	أرضية:Nm450، فولاذ مقاوم للتآكل
كشف العيوب	كشف العيوب بنسبة 100%
ضغط الاختبار (ميجا باسكال)	1.61
فحص ماجنافلوكس	استهدف مكان اللحام الذي لا يمكن لكشف العيوب تغطيته

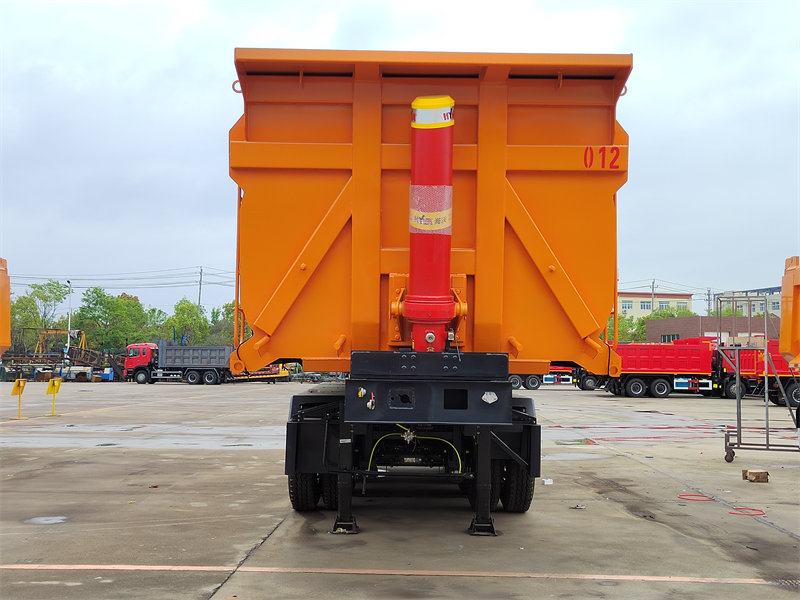

رافعة هيدروليكية	مجموعة كاملة من نظام HYVA الهيدروليكي

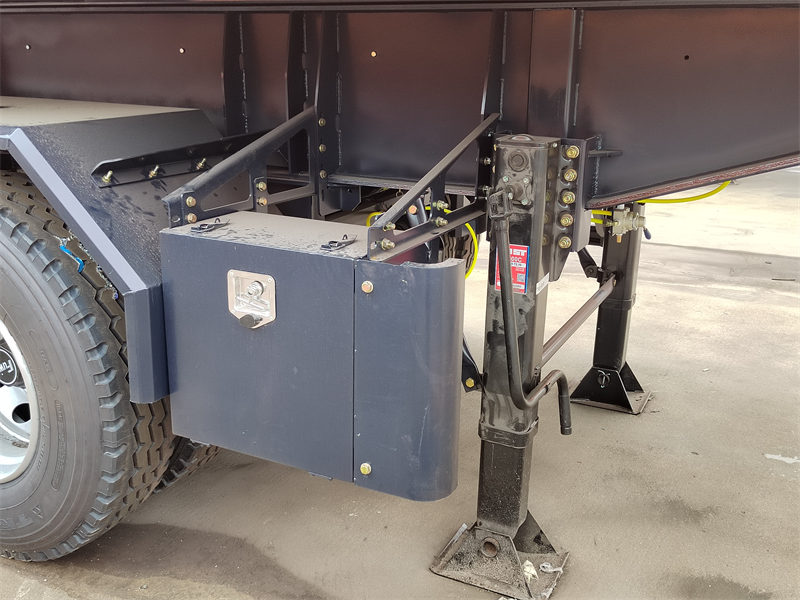

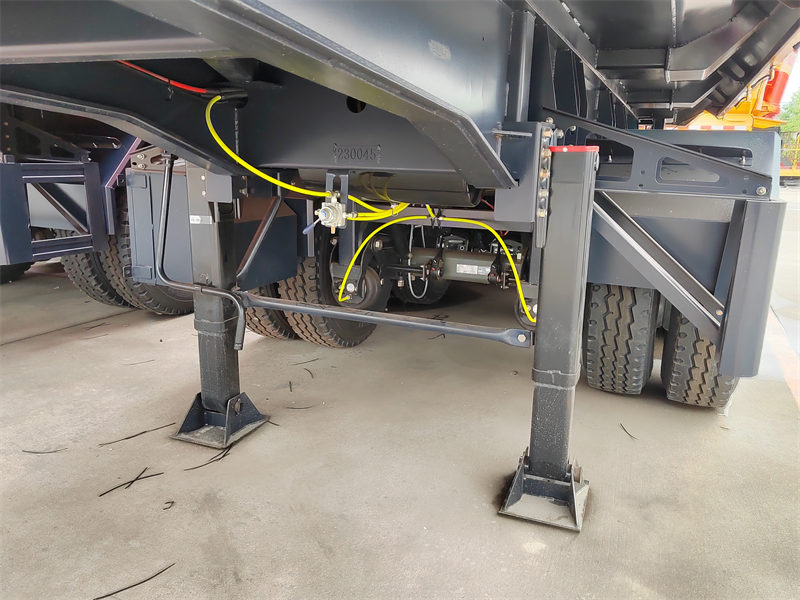

ساق الهبوط	JOST 28T

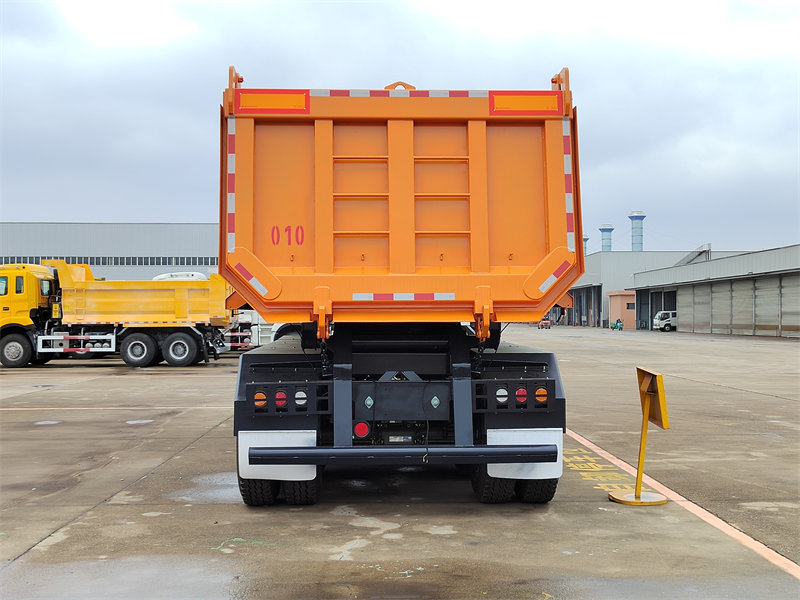

باب خلفي	باب خلفي من قطعة واحدة مع مفصل علوي ونظام قفل أمان
الفرامل	نظام فرامل هوائي مزدوج الخطوط، صمام ترحيل طوارئ WABCO؛ حجرة هواء T30/30؛ فرامل التوقف
أضواء وعاكسات	ضوء خلفي، عاكس خلفي، ضوء إشارة الانعطاف، عاكس جانبي، مصباح ضباب، ضوء لوحة الأرقام
الأسلاك	24 فولت، 6 خطوط
موصل هواء/كهرباء	موصل هواء قياسي ISO، مقبس قابس 7 دبابيس 24 فولت

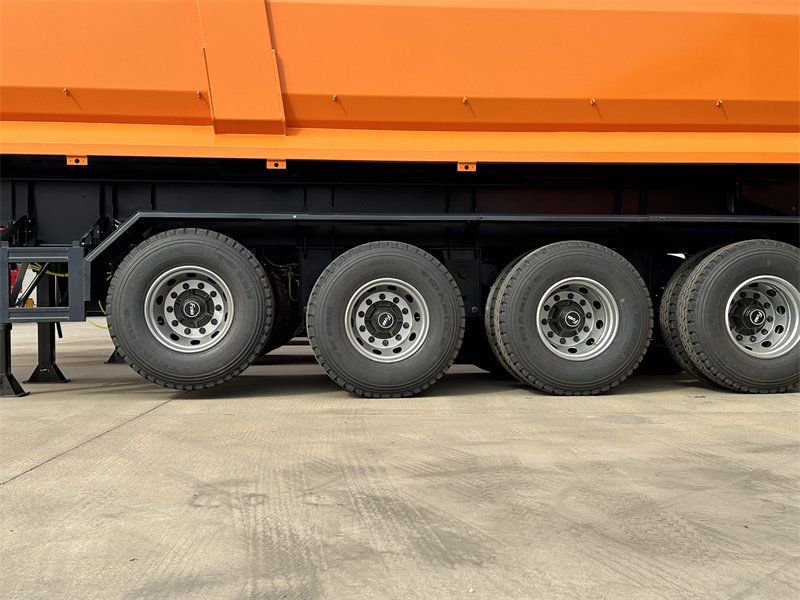

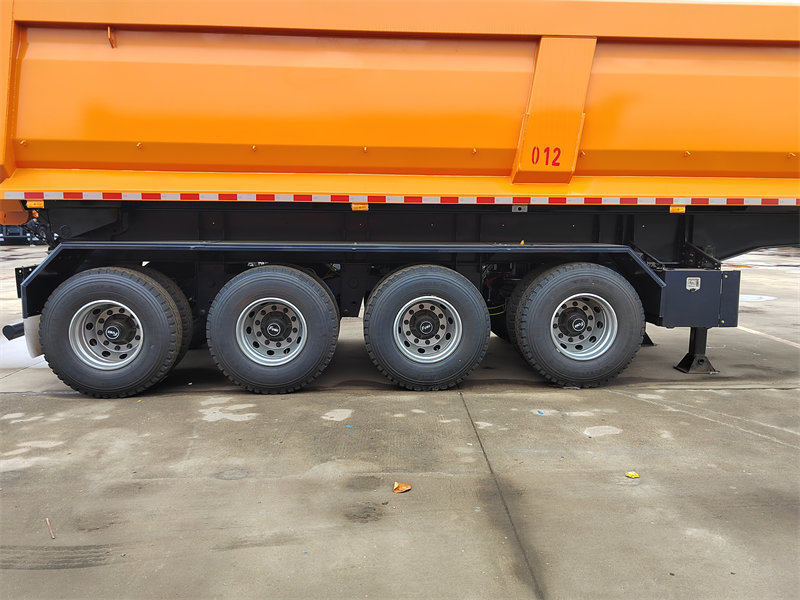

المحاور	4*14T BPW
إطار	إطار بدون أنبوب داخلي مقاس 12R22.5، مع إطار احتياطي واحد.

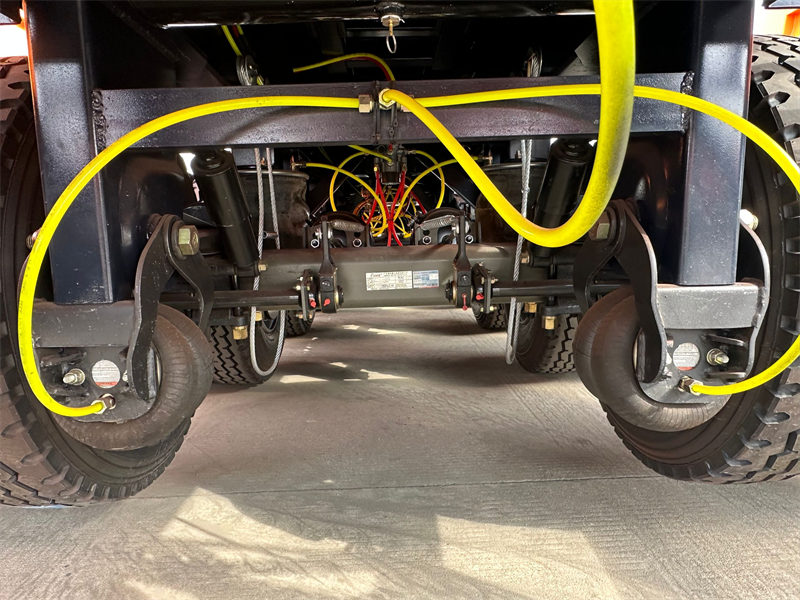

تعليق	نظام تعليق ميكانيكي أمريكي مع رفع المحور الأمامي
تلوين	طبقة واحدة من الطلاء التمهيدي المقاوم للتآكل، وطبقتان من الطلاء النهائي





----- مادة الجسم:الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الألومنيوم

-----المحور:  جسور BPW، ودبابيس جر JOST، وأرجل JOST، وتكوينات أخرى

-----خياري:ذراع تلسكوبي، ذراع التقاط، صندوق شحن من القماش المشمع، سماكة وارتفاع الصندوق حسب الطلب، وصندوق تحكم عن بعد.



الميزة الرئيسية لـمقطورة قلابة شديدة التحمل ذات 4 محاور بسعة 60000 متر مكعب « « «



1. إعطاء الأولوية للحسابات الدقيقة والمحاكاة



♦ تحليل ديناميكيات الأحمال:

∴ تستخدم مجموعة تشوشينغ برامج تحليل العناصر المحدودة (FEA) لإجراء تحليلات ثابتة وديناميكية وتحليلات الإجهاد لهيكل المركبة.

∴ يركز هذا التحليل على أحمال الصدمات الأمامية (تأثير المواد على اللوحة الأمامية أثناء التفريغ)، وأحمال الالتواء للرفع (التشوه الالتوائي للإطار عند رفع الأسطوانة)، ونقاط تركيز الإجهاد في آلية قفل الباب الخلفي.







♦تصميم متناسق لنظام الرفع:

∴تم تصميم نظام الرفع الأمامي ليتناسب تماماً مع قوة هيكل السيارة وحسابات مركز الثقل.

∴تضمن الحسابات الدقيقة لزاوية الرفع وشوط الأسطوانة وقوة الرفع عملية تفريغ نظيفة وسلسة، وعملية سلسة وخالية من الاهتزازات.



∴ تم تحسين تصميم أنابيب النظام الهيدروليكي لتجنب التداخل والتآكل.



♦ تحقيق التوازن بين خفة الوزن والقوة:

∴ يتم إجراء التحسين الطوبولوجي لتقليل الوزن في المناطق غير الحرجة (باستخدام عوارض ذات مقطع متغير وإطارات فرعية مجوفة).

∴ يتم تعزيز مناطق الإجهاد الرئيسية (أضلاع العوارض، وعروات الرفع، ووصلات التعليق) محليًا.

∴ من خلال التصميم الهيكلي العلمي، يتم توزيع الفولاذ عالي الجودة بشكل منطقي لتحسين القوة والكفاءة.



2.اختيار مواد ومكونات عالية الجودة



♦ هيكل فولاذي:

∴ سيتم تصنيع الهيكل الرئيسي من صفائح فولاذية عالية القوة ومقاومة للتآكل من الدرجة HG700 أو أعلى.

تتيح قوة تحملها العالية تقليل سمك الصفيحة بشكل فعال لنفس الحمل، مما يحقق أداءً خفيف الوزن.

كما يجب أن يتمتع بمقاومة ممتازة للإجهاد وصلابة في درجات الحرارة المنخفضة.



♦ نظام التعليق:

∴ 4 المحور شاحنة قلابة تتطلب المقطورات قدرة عالية للغاية على اجتياز الطرق وجودة قيادة استثنائية.

∴ تستخدم مجموعة تشوشينغ علامات تجارية مرموقة من نوابض الأوراق المكافئة شديدة التحمل أو أنظمة التعليق الهوائي.

∴ تُعد عملية معالجة المواد والحرارة لمجموعة عمود التوازن أمرًا بالغ الأهمية؛ إذ يجب أن تتحمل الصدمات والتآكل الناتج عن الاضطرابات طويلة الأمد.



♦ نظام الرفع الهيدروليكي:

∴ يجب أن تستخدم أسطوانة الرفع الأمامية أسطوانات وقضبان مكابس مصنوعة من سبائك فولاذية عالية القوة، بالإضافة إلى تقنية إحكام موثوقة.

∴ ستكون المضخة الهيدروليكية من علامة تجارية محلية رائدة، مع كتلة صمامات متكاملة للغاية لتقليل خطر تسرب الزيت.



♦ مادة الصنع:

∴ تعتمد المادة المختارة على طبيعة المادة المنقولة (الفحم، الرمل، الحصى، أو الخام).

∴ إذا تم استخدام الفولاذ المقاوم للتآكل عالي القوة NM400/500 للألواح السفلية والأمامية، فيمكن استخدام الفولاذ ذي الدرجة الأقل ولكن الأكثر مرونة للألواح الجانبية.

∴ ينبغي ترتيب شرائط التآكل على اللوحة بشكل استراتيجي لتوجيه تدفق المواد بشكل فعال وتقليل المقاومة.



منتجات - مستوى أول قابل للتخصيص بنسبة 100%!

النقل - سلامة وراحة وكفاءة بنسبة 100%!

خدماتنا متاحة على مدار 7 أيام و24 ساعة!



● أفضل مصنع في الصين لشاحنات القلاب نصف المقطورة
● خبرة تصنيع احترافية تزيد عن 30 عامًا
● يتم تصميمها وفقًا لمتطلباتك
● فريق مبيعات محترف سيساعدك في اختيار الشاحنة المناسبة
● يمكننا أن نقدم لكم خدمة ما بعد البيع ممتازة



كما يوفر مصنع CS Trucks قطع غيار (أصلية، وقطع غيار مصنعة من قبل الشركات المصنعة الأصلية، وقطع غيار بديلة) لجميع أنواع الشاحنات والمقطورات.
مع خصم وجودة عالية لضمان أن تكون شاحنات ومقطورات عملائنا في حالة عمل جيدة.





(أفضل مقطورة نصفية بهيكل قلاب من مصنع CS)
