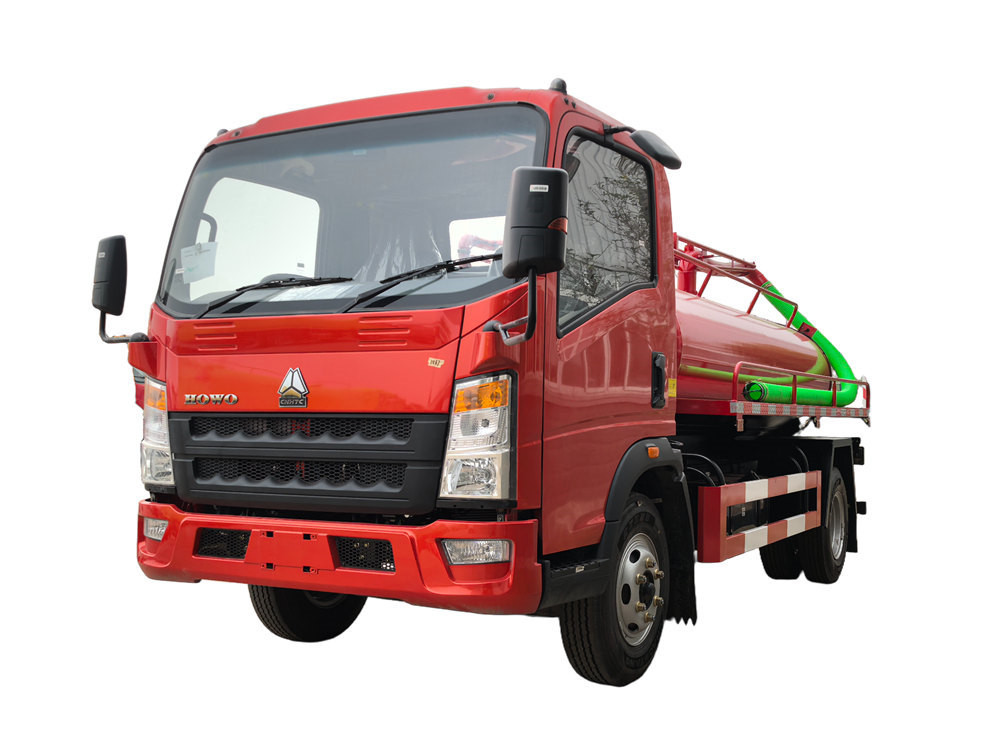

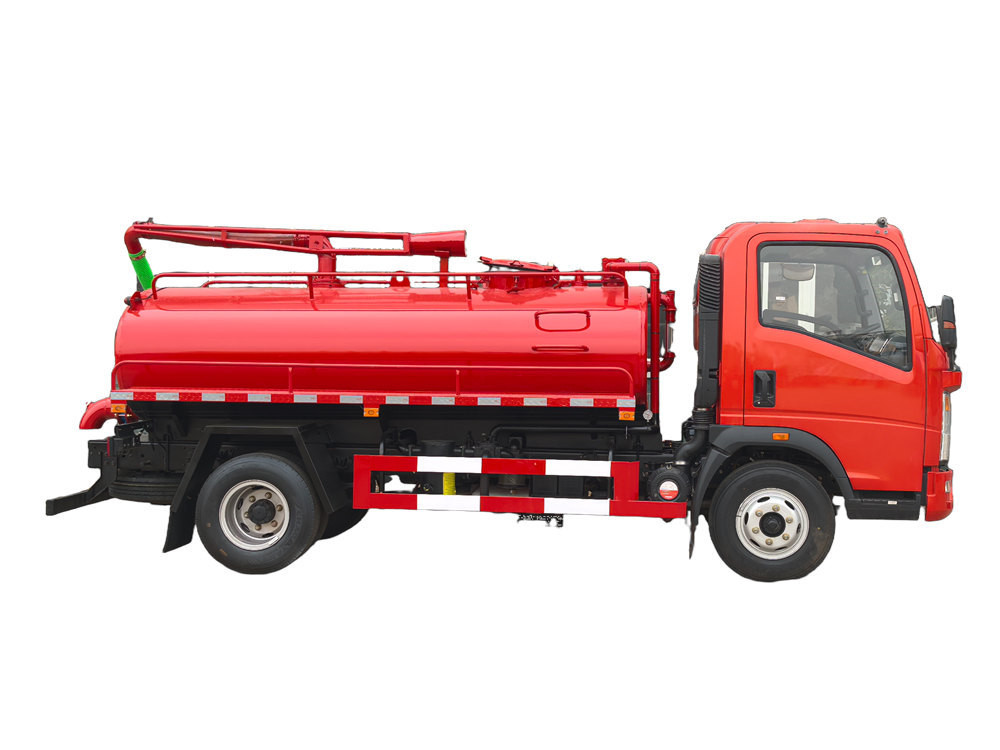

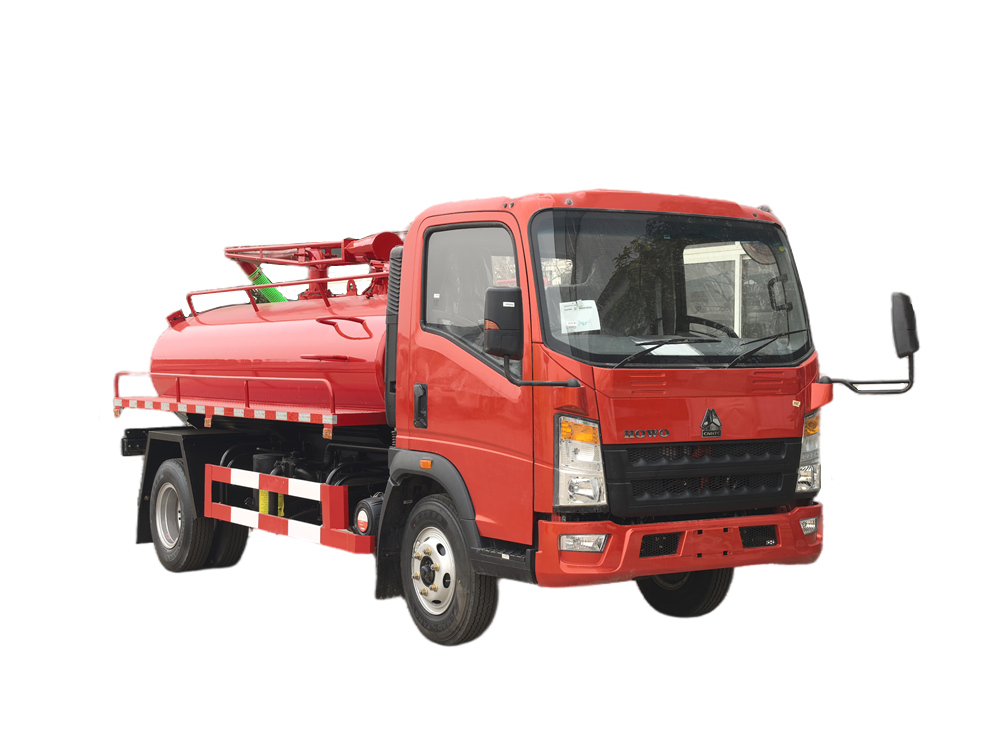

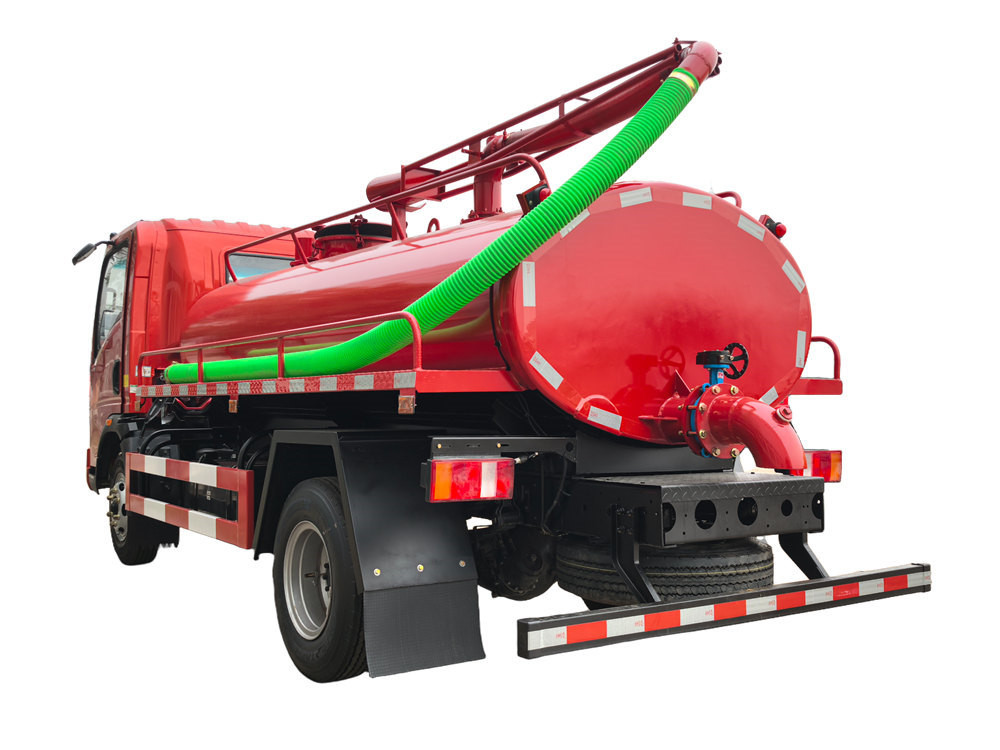

شاحنة ضخ مياه الصرف الصحي Howo ذات الدفع الرباعي
تعتمد شاحنة شفط خزانات الصرف الصحي HOWO 4x4 RHD سعة 4 أمتار مكعبة على كابينة HOWO Hanjiang 1880 أحادية الصف، ونظام دفع رباعي 4x4، ومقود على اليمين، وقاعدة عجلات 3360 مم، ومجهزة بمحرك YN4102QBZL بقوة 116 حصانًا، وعلبة تروس WLY6TS40 بست سرعات، والجزء العلوي عبارة عن خزان صرف صحي سعة 4 أمتار مكعبة، مصنوع من الفولاذ الكربوني، ومعالج ضد التآكل والصدأ، ومجهز بمضخة تفريغ حلقية مائية Yifeng SK-6، وأقصى سرعة ضخ: 6 أمتار مكعبة/دقيقة، وسرعة دوران: 970 دورة في الدقيقة، وذراع شفط علوي لخزان الصرف الصحي بطول 6 أمتار، ومجهز بنافذة مراقبة لخزان الصرف الصحي، وصمام فيضان، ومقياس ضغط، وصمام عادم، إلخ.
القدرة على العمل :
4cbmنوع الكابينة :
Howo light cabinنظام القيادة :
4x4,RHDقاعدة العجلات (مم) :
3360خاص بالمحرك :
116HP / YN4102QBZLعلبة التروس :
WLY6TS40,6-speed,manualالمحور الأمامي (كجم) :
2000المحور الخلفي (كجم) :
3500ال هووشاحنة مضخة صرف صحي رباعية الدفعهي مركبة صرف صحي عالية الكفاءة ومتينة، مصممة للتنظيف الذاتي، حيث تقوم بسحب البراز ومياه الصرف الصحي من حفر السماد، بالإضافة إلى مياه الصرف الصحي من الخنادق والبرك وشبكات الصرف الصحي. تعمل بمحرك YN4102QBZL بقوة 116 حصانًا وناقل حركة WLY6TS40، وتتميز بنظام دفع رباعي قوي (4).×٤) للاستخدام في البيئات القاسية كالطرق الموحلة والمنحدرة. مزودة بمضخة شفط عالية الطاقة من طراز Yifeng SK-6، تتميز المركبة بمدى شفط يصل إلى ٨ أمتار، وكفاءة عالية في الشفط والتفريغ، ويمكنها الوصول إلى حمولة كاملة في ٤ دقائق فقط. مزودة بذراع شفط قابل للسحب بطول ٦ أمتار، ونافذة لمراقبة الفضلات، وصمام تصريف الفائض، مما يوفر تشغيلاً مريحاً وآمناً وموثوقاً.

مصنعنا متخصص في تصنيع الشاحنات،
نضمن أن جميع المنتجات جديدة تمامًا وعالية الجودة.
»Ⅰ.تعريف المنتج ومقدمته:
الشركة المصنعة:مجموعة سي إس للشاحنات المحدودة
ميزات الأداء
1. التشغيل الفعال: سرعة ضخ تبلغ 6 أمتار³يمكن لـ /min ضخ خزان سعة 4 أمتار مكعبة بالكامل في 5 دقائق، مما يجعلها مناسبة للعمليات المتكررة.
2. قابلية التكيف مع نظام الدفع الرباعي: 4×تعمل خاصية الدفع الرباعي على تعزيز قدرات الهروب، مما يجعلها مناسبة للاستخدام في المناطق الريفية غير المعبدة والمزارع وغيرها من البيئات.
3. المتانة:
• جسم خزان من الفولاذ الكربوني مع حماية من التآكل وتعزيز داخلي لمنع التشوه.
• تتميز مضخة الحلقة المائية ببنية بسيطة ومعدل فشل منخفض.
4. تصميم السلامة: تمنع ميزات الحماية المتعددة، بما في ذلك صمام تخفيف الضغط ونافذة المراقبة، خطر التحميل الزائد والأخطاء التشغيلية.
• يسمح أنبوب الشفط المرئي بالمراقبة في الوقت الفعلي لحالة الشفط لمنع الانسداد أو التحميل الزائد.
• سلم هيدروليكي لسهولة الوصول والصيانة

» Ⅱ.مواصفات المنتج لشفط البراز HOWO 4CBMشاحنة:
| شاحنة شفط هواء HOWO 4x4 RHD سعة 4 أمتار مكعبة | |
| عام | |
| أبعاد | 5995 × 2200 × 2560 مم |
| وزن | 3050 كجم |
| سيارة أجرة | سينوتروك 1880 صف واحد القيادة على اليمين سيارة أجرة |
| أقصى سرعة | 115 كم/ساعة |
| الهيكل | |
| قاعدة العجلات | 3360 مم |
| المحور الأمامي | طنين |
| المحور الخلفي | 3.5 طن |
| علبة التروس | علبة تروس وانليانغ بست سرعات، WLY6TS40 |
| هيكل المركبة | عارضة مقواة مستقيمة |
| الإطارات | إطارات فولاذية مقاس 7.00R16 |
| عدد الإطارات | 6+1 |
| نوع محرك الأقراص | 4*4عجلة قيادة، قيادة على اليمين |
| محرك | |
| نموذج | YN4102QBZL |
| يكتب | محرك ديزل رباعي الأسطوانات متتالية |
| قوة | 116 حصان / 85 كيلوواط |
| السرعة المقدرة | 3000 دورة في الدقيقة |
| أقصى عزم دوران | 290 نيوتن متر |
| أقصى عزم دوران وسرعة | 1800-2100 دورة في الدقيقة |
| النزوح | 3.76 لتر |
| معيار الانبعاثات | يورو 2 |
| خزان الوقود | خزان وقود من سبائك الألومنيوم سعة 80 لترًا |
| الجزء العلوي من الجسم | |
| حجم الخزان | 4 متر مكعب |
| مادة الخزان | فولاذ كربوني Q235، فولاذ كربوني |
| مضخة تفريغ | مضخة تفريغ لتدوير المياه |
| نموذج مضخة تدوير المياه | ييفينغ إس كيه-6 (ماركة صينية) |
| سرعة | 970 دورة في الدقيقة |
| أقصى سرعة ضخ | 6 م³/دقيقة |
| القطر | المدخل: DN100، المخرج: DN100 |
| استهلاك المياه | 80-100 لتر/دقيقة |
| أنبوب الشفط | قطعة واحدة / 6 أمتار |
| نافذة عرض المقعد | نعم |
| مخرج تدفق العشب | نعم |
| صمام منع الفيضان | نعم |
| مدخل التغذية | DN100 |
| مخرج التغذية | DN100 |
| رفع الخزانات | أسطوانة هيدروليكية/قطعتان |
| غطاء الخزان الخلفي | يمكن فتحه بالضغط الهيدروليكي |
| لون | حسب رغبتك |
» Ⅲ.منتج مقدمة مفصلة

تكوين مجموعة نقل الحركة الأساسية والهيكل

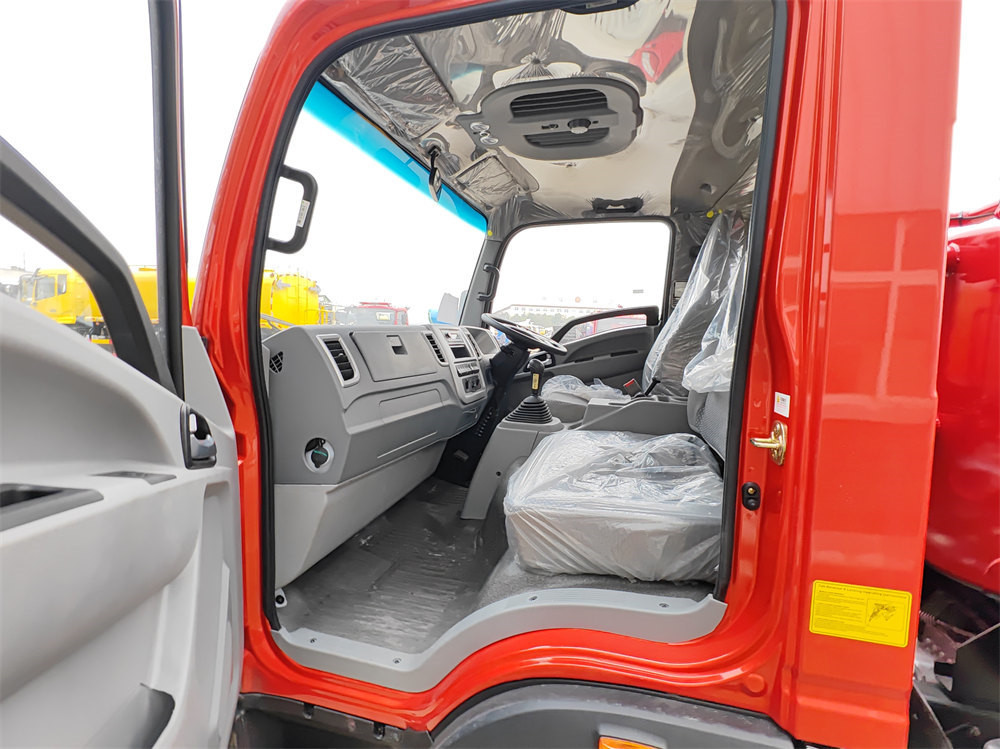

1. المقصورة: شاحنة HOWO Hanjiang 1880 ذات صف واحد من المقاعد، بتصميم قيادة على اليمين، بما يتوافق مع عادات القيادة على اليمين في الصين.
2. نوع المحرك: نظام الدفع الرباعي (4)×4) قابلة للتكيف مع ظروف الطرق المعقدة مثل الطرق الموحلة والمنحدرة.
3. قاعدة العجلات: 3360 مم، مما يحقق التوازن بين سهولة المرور والاستقرار.
4. المحرك: محرك ديزل YN4102QBZL، بقوة 116 حصان، وعزم دوران عالٍ عند السرعات المنخفضة، وقوة وفيرة.
5. الإرسال: ناقل الحركة اليدوي WLY6TS40 (6 سرعات)، يتميز بكفاءة عالية في نقل الحركة وتكاليف صيانة منخفضة.

الجهاز العلوي

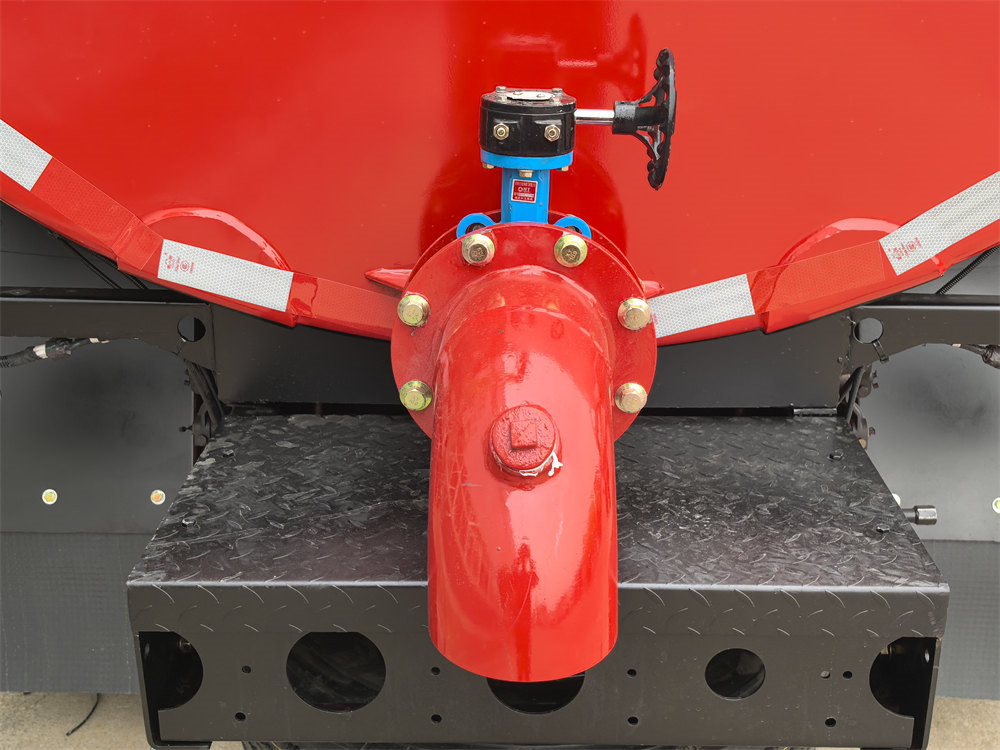

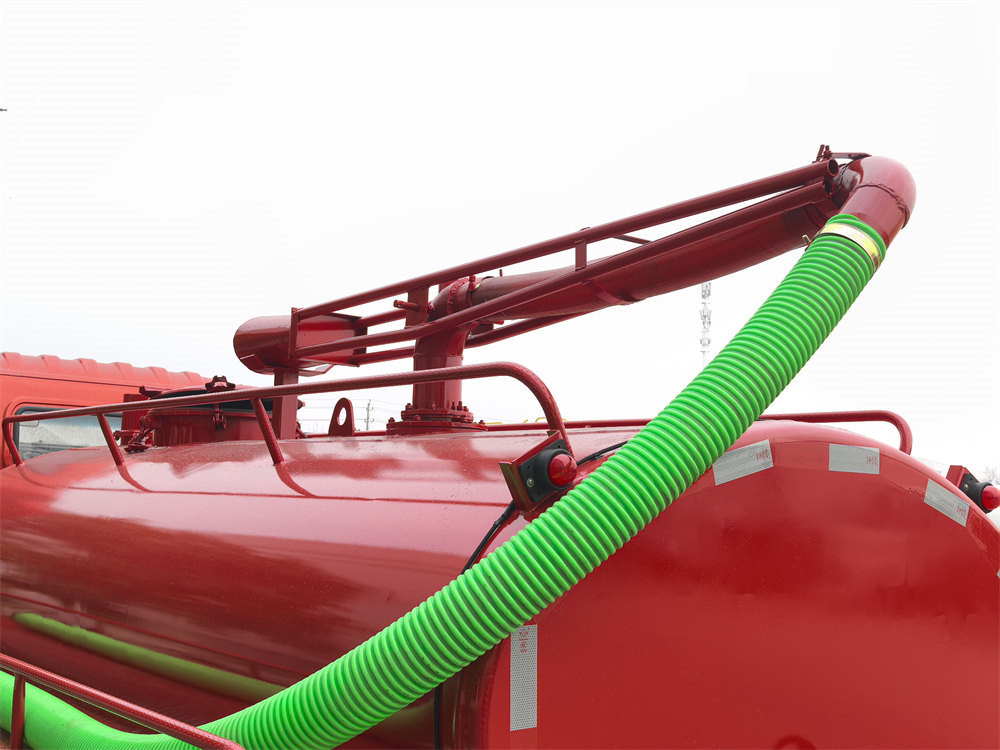

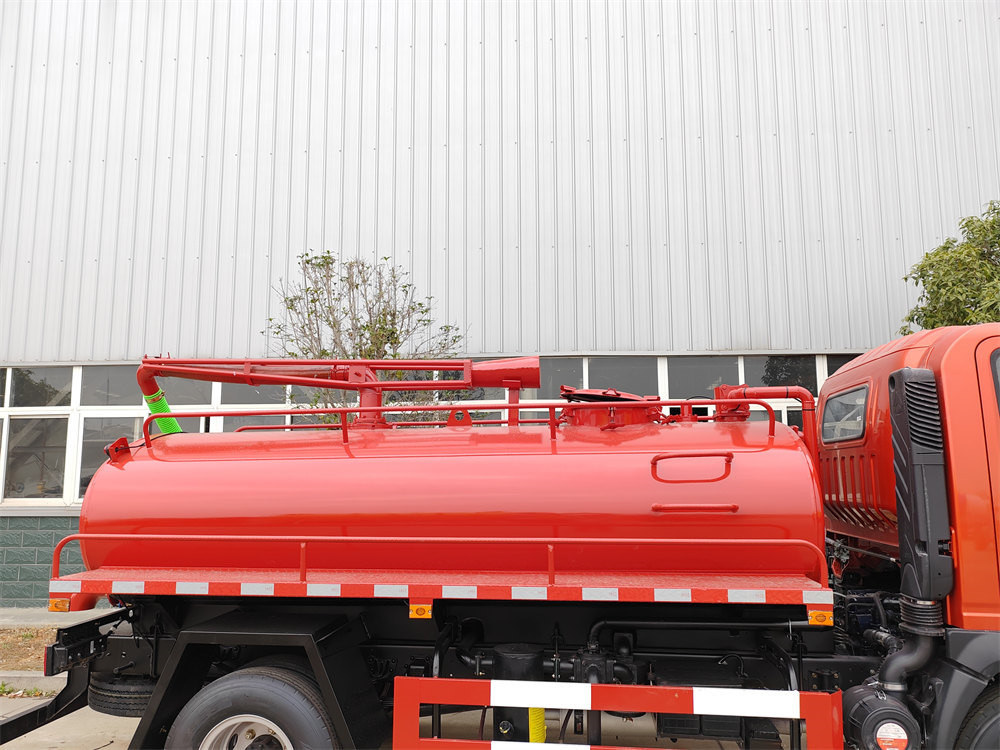

• دبابة: خزان من الفولاذ الكربوني سعة 4 أمتار مكعبة، ≥ بسماكة 4 مم، مُعالجة بطبقة مقاومة للتآكل والصدأ لضمان عمر خدمة طويل. مُزودة بذراع شفط قابل للسحب بطول 6 أمتار في الأعلى، مما يُتيح التشغيل من زوايا متعددة. يوجد صمام تصريف في الخلف، يسمح بالتصريف بالجاذبية أو بمساعدة الهواء المضغوط.

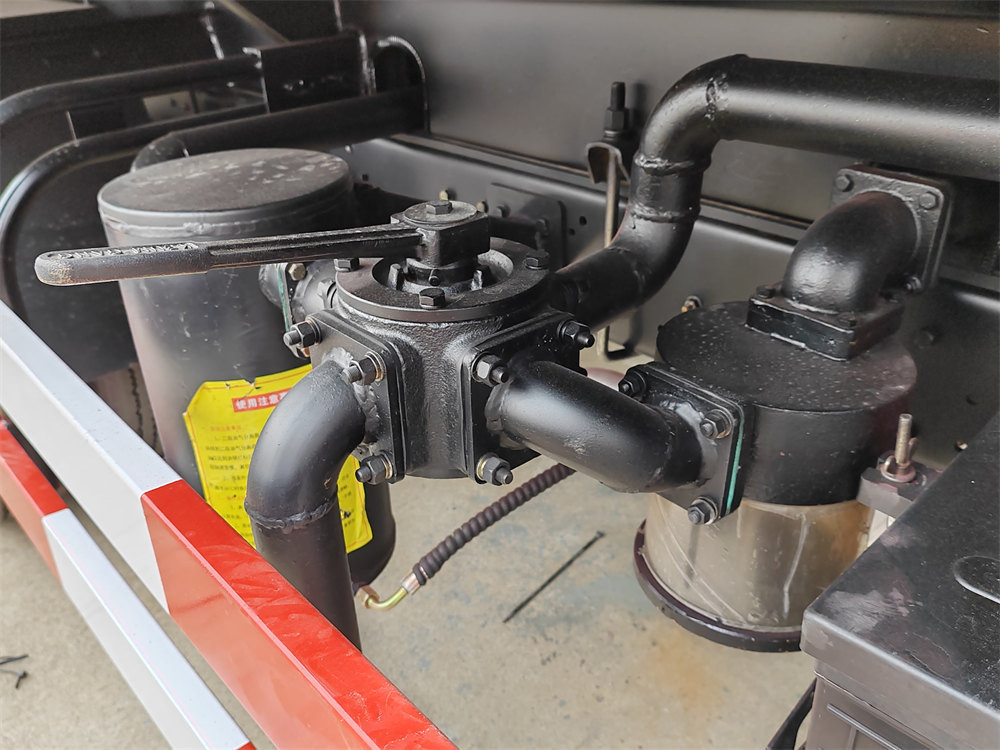

• مضخة تفريغ الهواء: مضخة تفريغ حلقية مائية من طراز Yifeng SK-6، بسرعة ضخ قصوى تبلغ 6 أمتار³/دقيقة وسرعة 970 دورة في الدقيقة، لتحقيق كفاءة شفط عالية. صمام تخفيف الضغط يمنع التحميل الزائد، وفاصل الماء/الزيت يضمن التشغيل المستمر والمستقر.

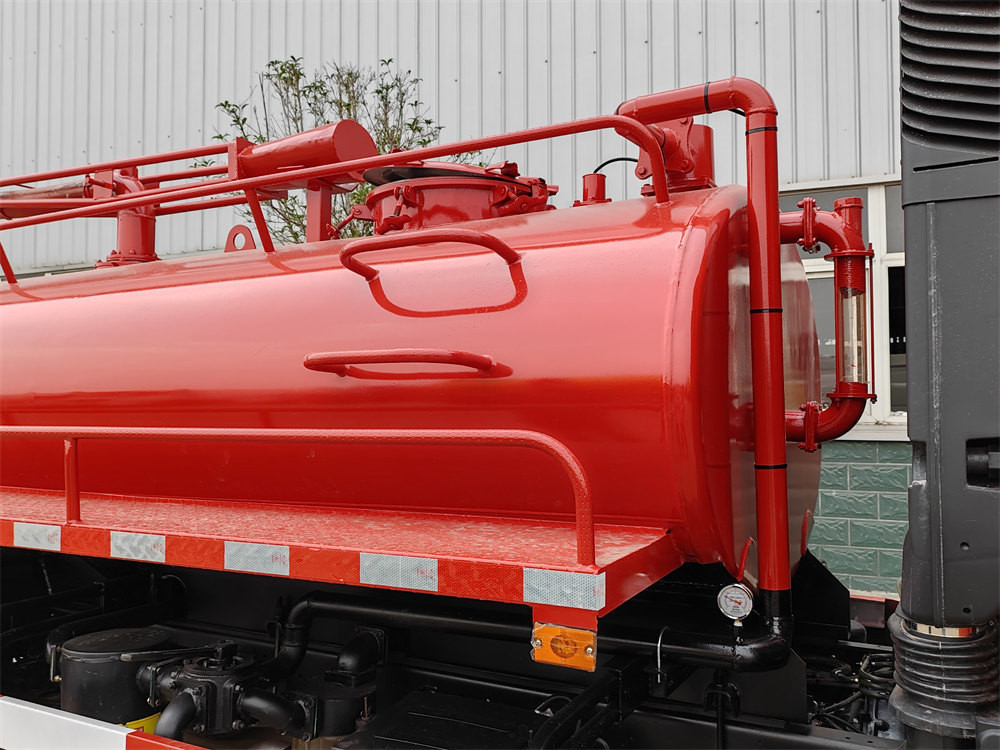

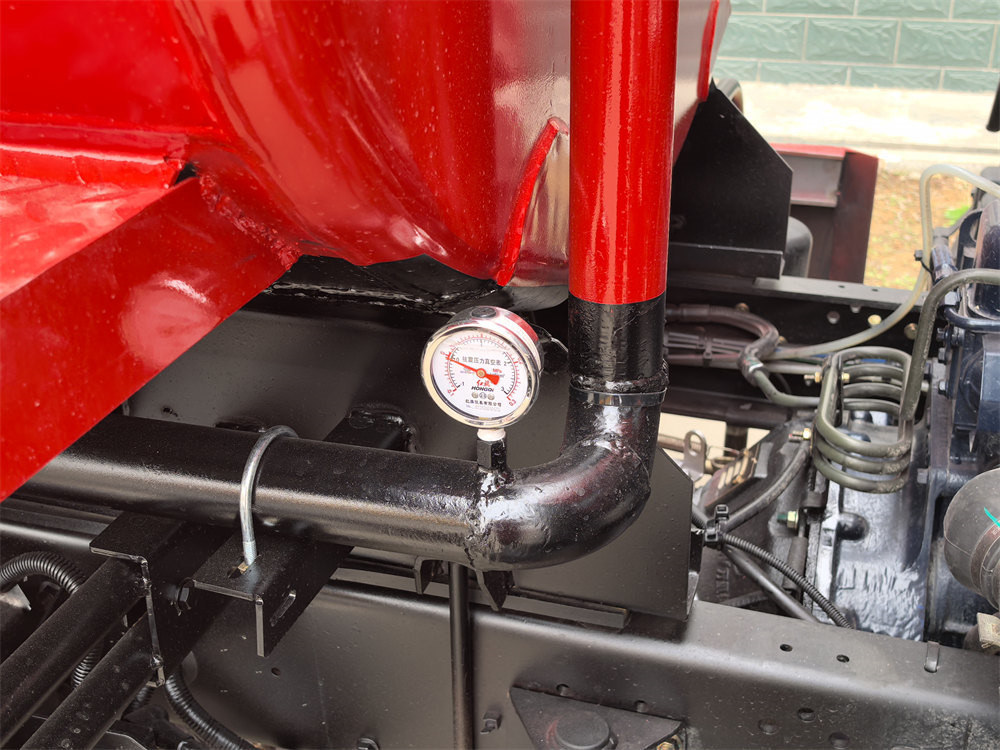

• السلامة والمراقبة: توجد نافذة مراقبة في مقدمة الخزان لمراقبة الظروف الداخلية في الوقت الفعلي. ويمنع مقياس ضغط الفراغ زيادة الضغط. ويقوم صمام تخفيف الضغط بتفريغ الضغط تلقائيًا لمنع زيادة الضغط. ويعمل صمام تصريف سريع على تسريع عملية التفريغ.

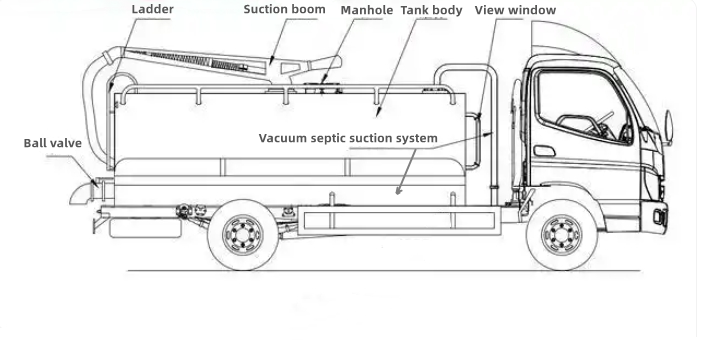

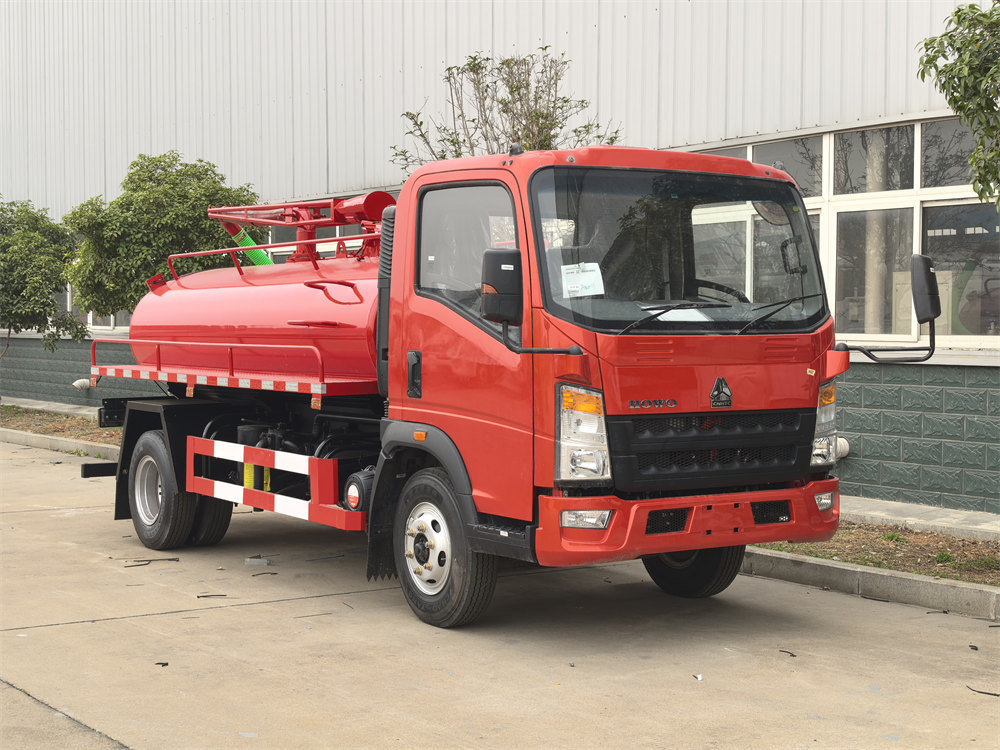

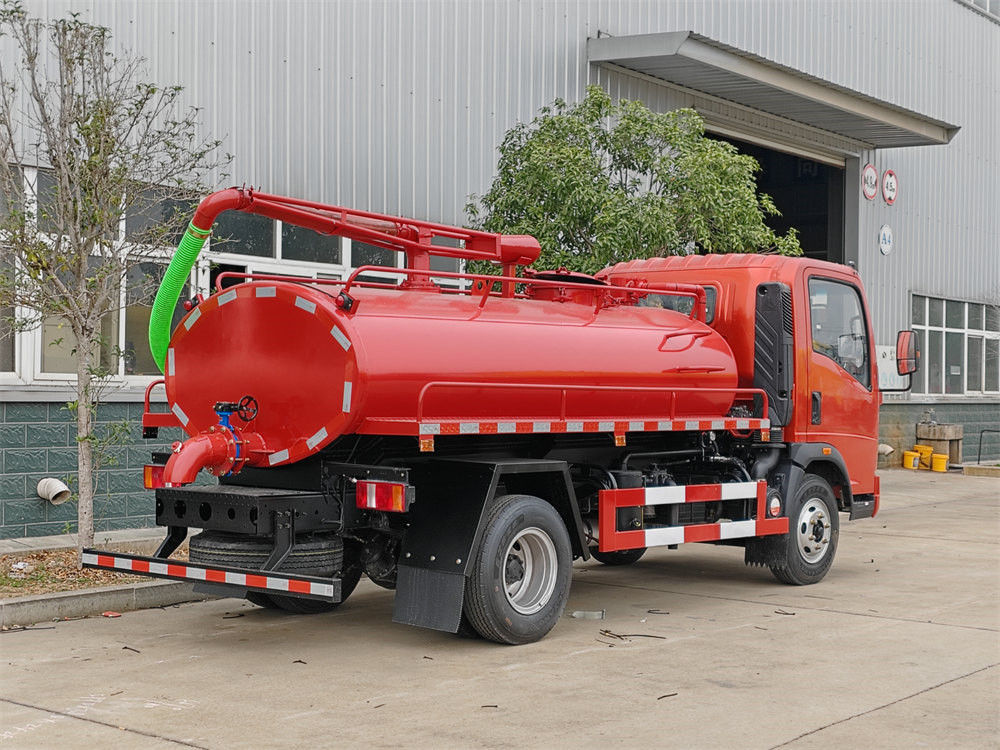

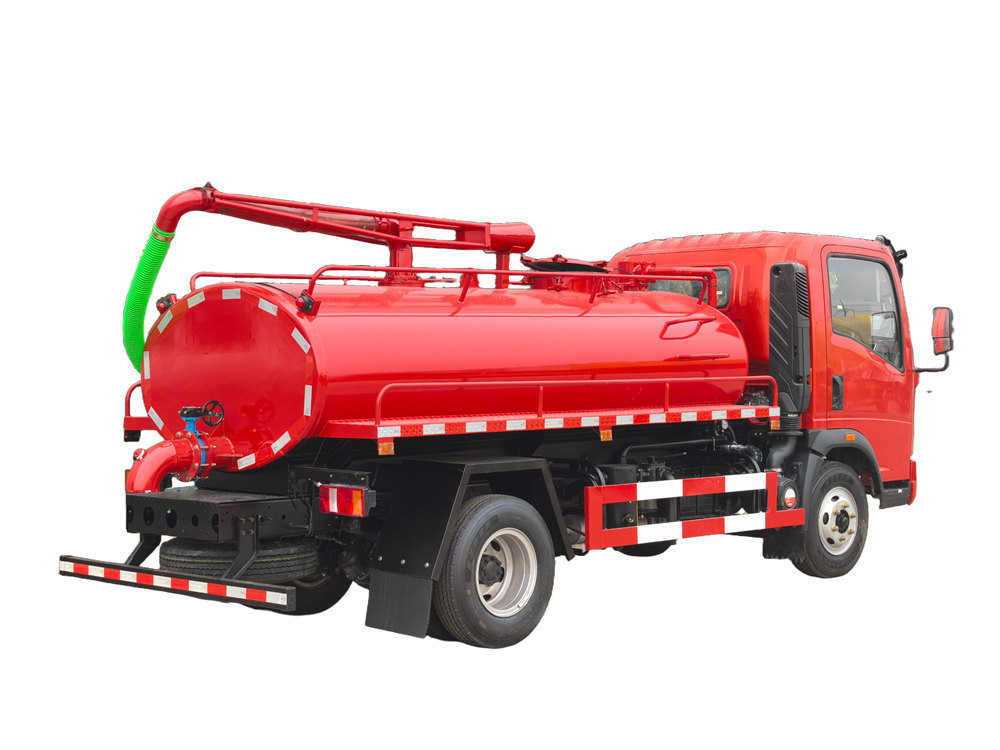

رسم توضيحي لشاحنة شفط مياه الصرف الصحي:
»رابعاً.مبدأ العمل
1. عملية الشفط:
◇ تستمد مضخة التفريغ طاقتها من محرك الهيكل. وتنتقل هذه الطاقة إلى مضخة التفريغ عبر ناقل الحركة، ومأخذ الطاقة، وعمود الدوران.
◇ عند تشغيل مضخة التفريغ، يتم إنشاء ضغط سلبي داخل الخزان، مما يؤدي إلى سحب النفايات / مياه الصرف الصحي إلى الخزان من خلال أنبوب الشفط.
◇ تستخدم مضخة الحلقة المائية الماء المتداول لإحكام إغلاق الخزان، مما يمنع تسرب الهواء ويبرد المضخة.
2. عملية التفريغ:

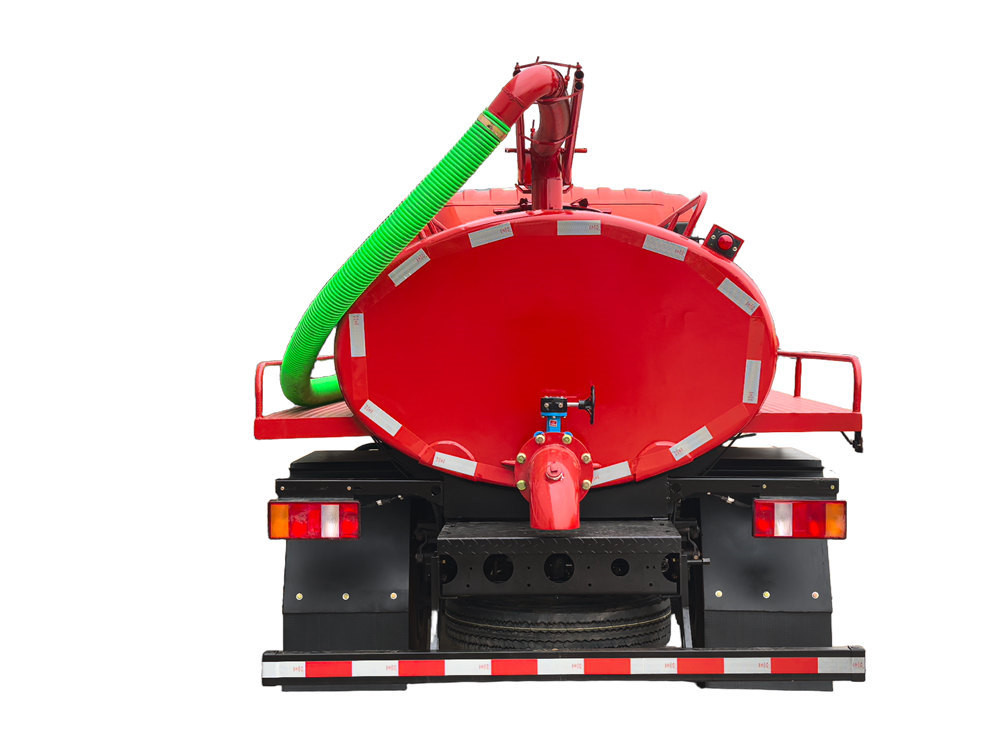

افتح الغطاء الخلفي للخزان أو الصمام، وقم بتفريغ الخزان بسرعة باستخدام الجاذبية أو فروق ضغط الهواء.
