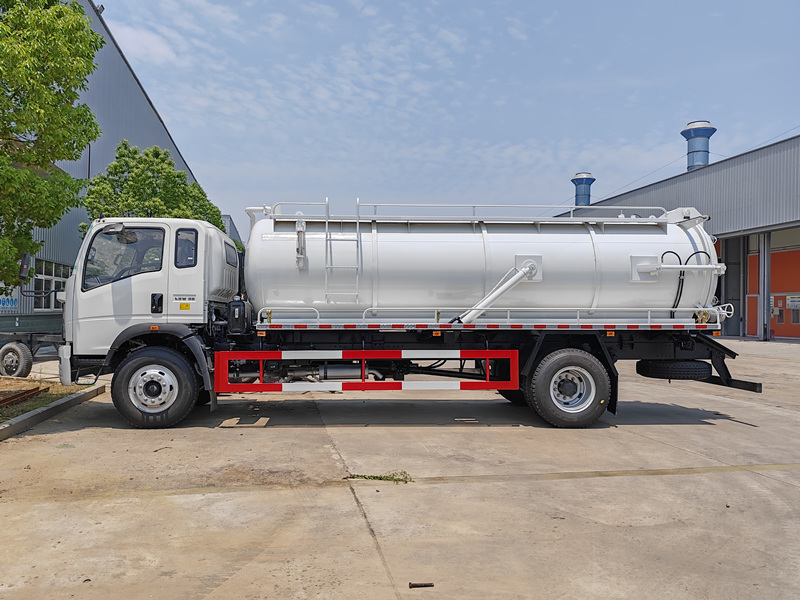

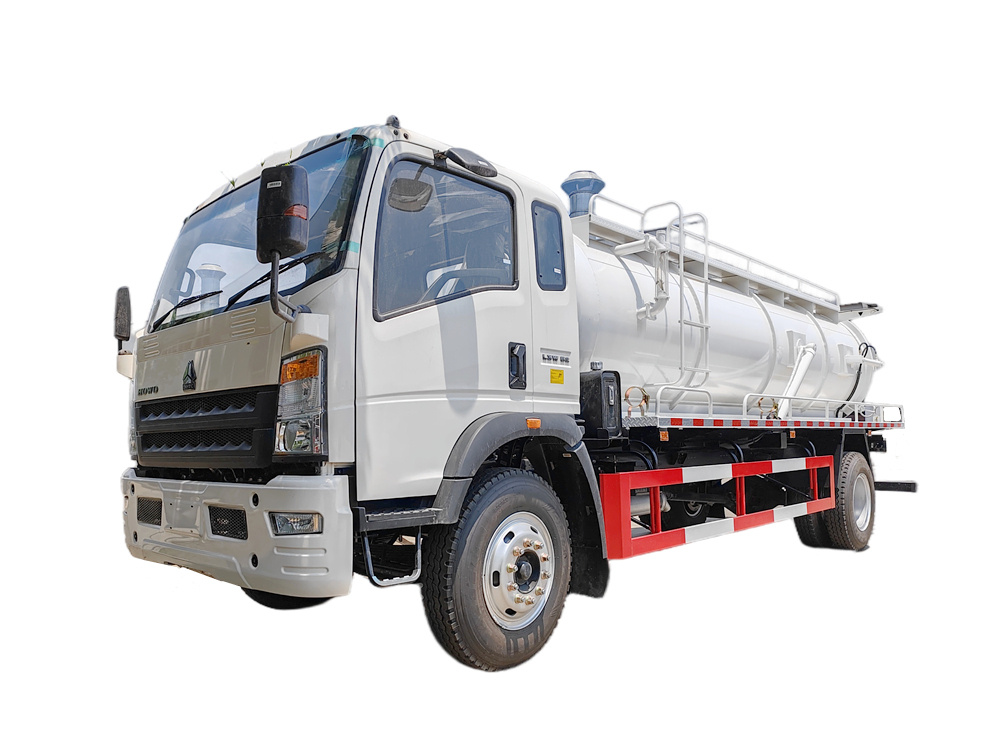

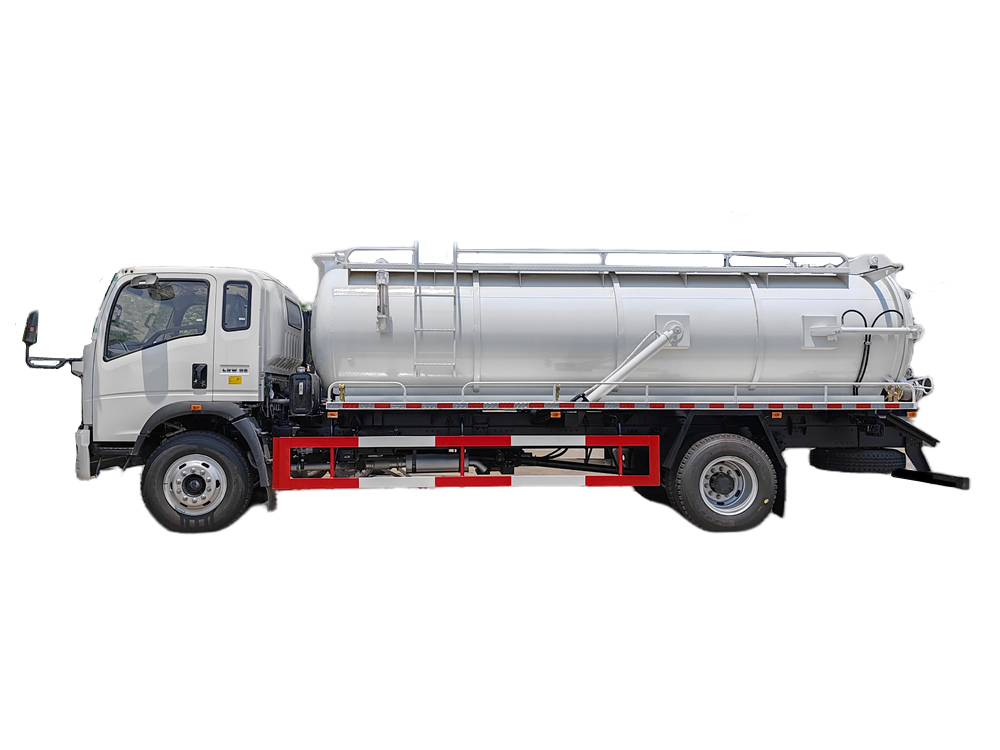

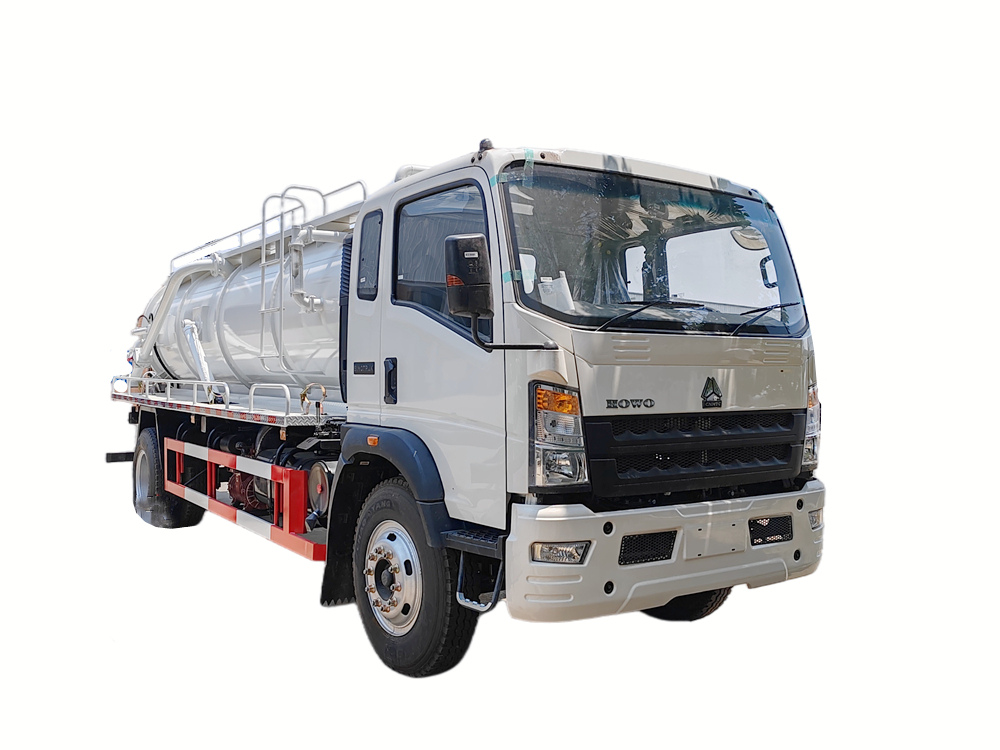

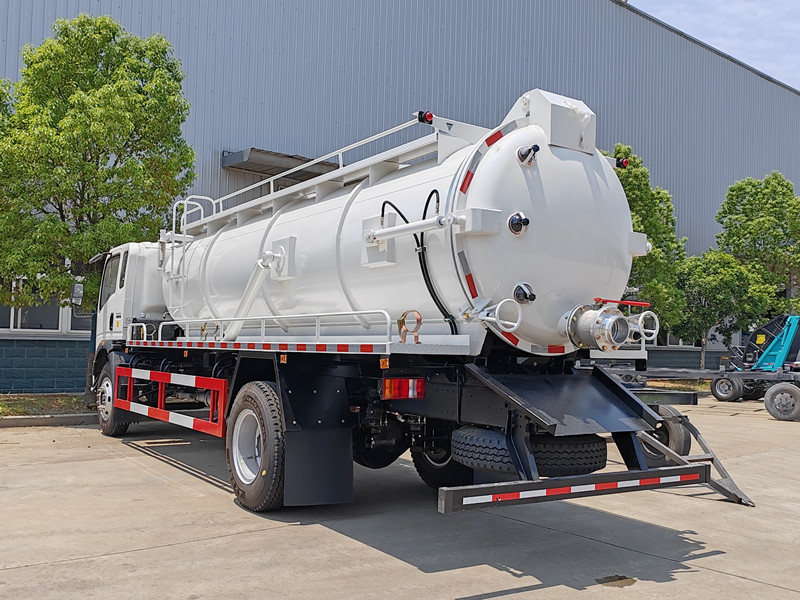

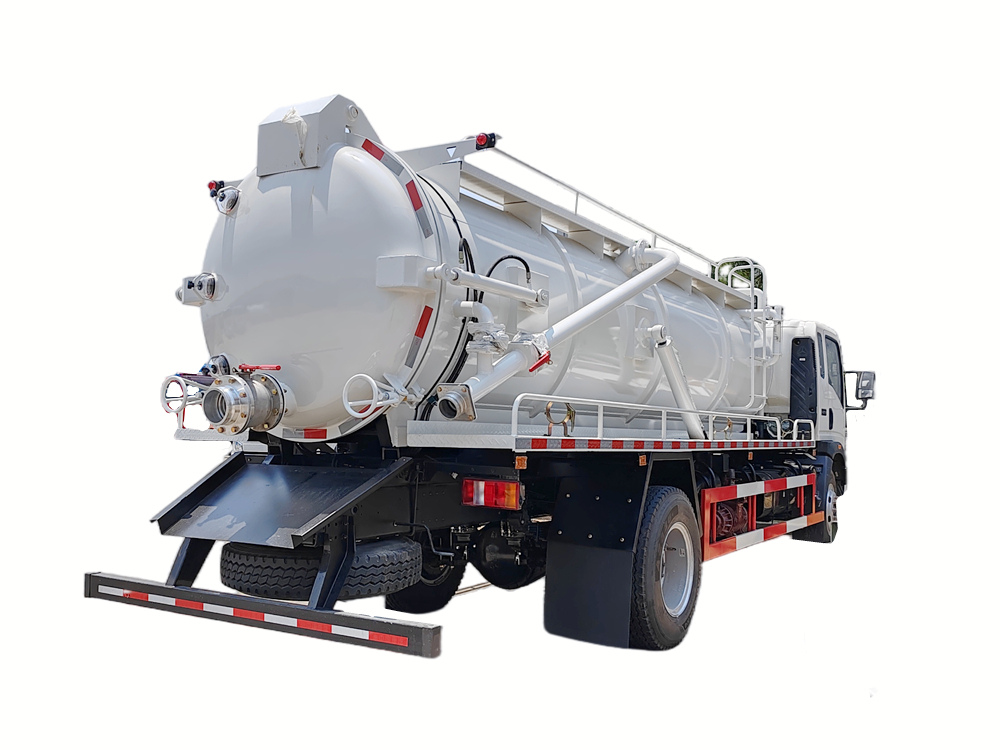

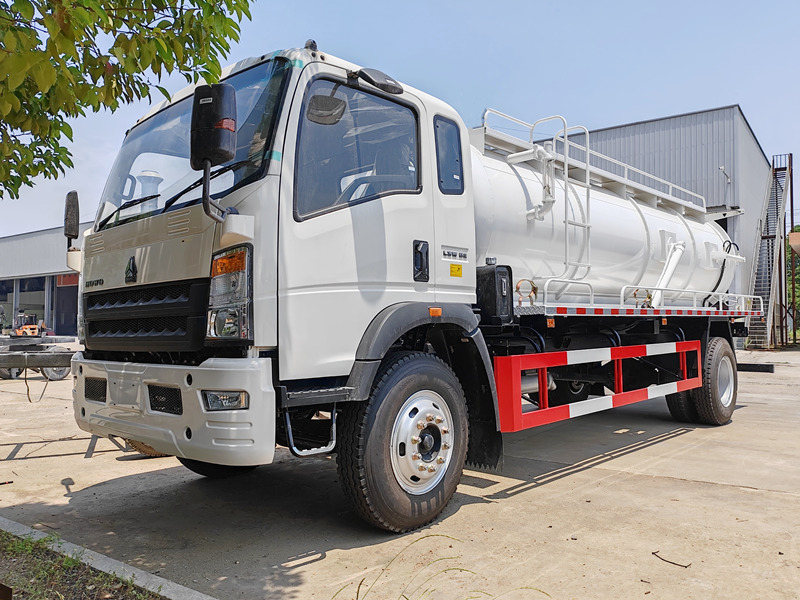

شاحنة صهريجية لضخ مياه الصرف الصحي سعة 5 أمتار مكعبة من نوع Howo
شاحنة شفط مياه الصرف الصحي HOWO سعة 5 أمتار مكعبة، وهي من طراز HOWO Commander 2080 ذات الكابينة النصفية، وقاعدة عجلاتها 4200 مم، ومجهزة بـكومينز محرك ISF3.8s3168 بقوة 168 حصان، علبة تروس WLY6G70، الجزء العلوي عبارة عن خزان شفط مياه الصرف الصحي بسعة 5 أمتار مكعبة، مصنوع من الفولاذ الكربوني، ومجهز بمضخة تفريغ Jurop PN106D، أنبوب صرف صحي، سلم، صمام تحكم التشغيل (التحكم في رفع الخزان والباب الخلفي)، خزان زيت هيدروليكي، صمام تصريف الباب الخلفي، إلخ.
القدرة على العمل :
5cbmنوع الكابينة :
Howo light cabinنظام القيادة :
4x2,RHDقاعدة العجلات (مم) :
4200خاص بالمحرك :
168HP /Cummins ISF3.8s3168علبة التروس :
WLY6G70,6-speed,manualالمحور الأمامي (كجم) :
3200المحور الخلفي (كجم) :
8000الشاحنة صهريجية لضخ مياه الصرف الصحي من نوع HOWO سعة 5 أمتار مكعبة هي مركبة متخصصة عالية الكفاءة مصممة خصيصًا لتطبيقات الصرف الصحي الحضري، والهندسة البلدية، والتنظيف الصناعي. تعمل بمحرك Cummins بقوة 168 حصانًا مقترنًا بناقل حركة بست سرعات، مما يوفر أداءً قويًا. يتميز هيكلها العلوي بخزان فولاذي كربوني مقاوم للتآكل بسعة 5 أمتار مكعبة، مزود بمضخة تفريغ عالية من نوع Jurop الإيطالية (سعة الشفط: 11000 لتر/دقيقة)، مما يتيح شفطًا سريعًا لمياه الصرف الصحي، والحمأة، والجسيمات الصلبة الصغيرة. يضمن أنبوب الفحص البصري ونظام التحكم الهيدروليكي تشغيلًا آمنًا ومريحًا. بفضل وظائف رفع الخزان وفتح غطاء التفريغ الخلفي السريع، توفر المركبة تكاليف صيانة منخفضة وعمرًا تشغيليًا طويلًا. وهي قابلة للتطبيق على نطاق واسع في الصرف الصحي البلدي (تنظيف خزانات الصرف الصحي، وتجريف خطوط الأنابيب)، ومعالجة مياه الصرف الصناعي، وعمليات الإنقاذ في حالات الطوارئ، والعديد من المجالات الأخرى.

مصنعنا متخصص في تصنيع الشاحنات،
نضمن أن جميع المنتجات جديدة تمامًا وعالية الجودة.
»Ⅰ.تعريف المنتج ومقدمته:
الشركة المصنعة:مجموعة سي إس للشاحنات المحدودة
ميزات المنتج
1. قوة فائقة وقدرة على التكيف
• مزودة بمحرك Cummins بقوة 168 حصانًا وناقل حركة بست سرعات، فهي توفر عزم دوران عالي عند السرعات المنخفضة، وتتكيف مع ظروف الطرق المعقدة، وتفي بمعايير الانبعاثات الصينية السادسة.
2. تصميم احترافي، فعال ومتين
• خزان من الفولاذ الكربوني سعة 5 أمتار مكعبة: مقاوم للتآكل والضغط، ومناسب لنقل مياه الصرف الصحي والحمأة.
• مضخة تفريغ Jurop PN106D: قوة شفط عالية، وسرعة ضخ عالية، وكفاءة تشغيل عالية.
3. سهولة التشغيل وميزات السلامة
• يضمن نظام التحكم الهيدروليكي (رفع الخزان، تفريغ الباب الخلفي) التشغيل السهل والدقيق.
• يسمح أنبوب الشفط المرئي بالمراقبة في الوقت الفعلي لحالة الشفط لمنع الانسداد أو التحميل الزائد.

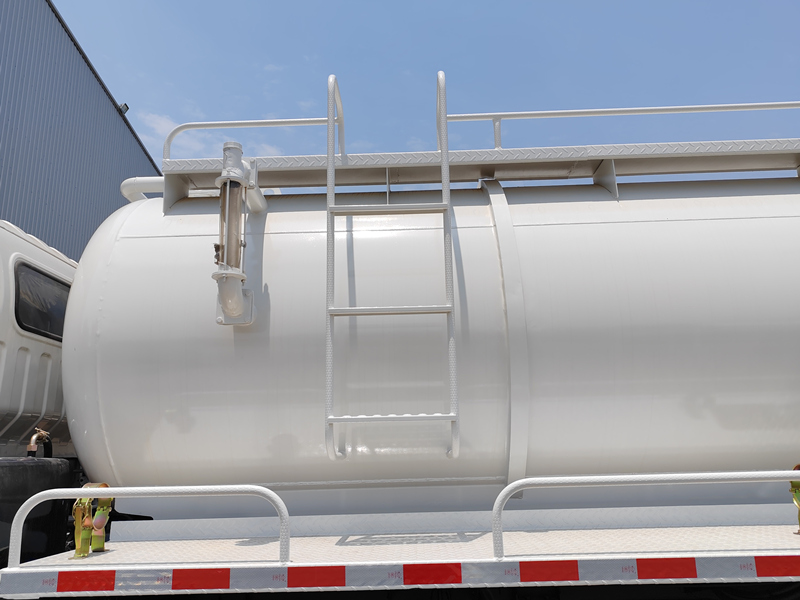

• سلم هيدروليكي لسهولة الوصول والصيانة
» Ⅱ.مواصفات المنتج لشفط الفراغ HOWO 5CBMشاحنة:
| معلومات المنتج | ||
| منتج | شاحنة شفط مياه الصرف الصحي | |
| اسم العلامة التجارية | سينوتروك-هاوو | |
| الأبعاد الكلية (الطول × العرض × الارتفاع) | 7540 × 2350 × 2680 مم | |
| مكان المنشأ | هوبي، الصين | |
| لون | جميع الألوان ستكون متاحة | |
| التصنيع | شاحنات سي إس | |
| مواصفات الهيكل | ||
| قاعدة العجلات | 4200 مم | |
| الوزن الإجمالي للمركبة | 11.2 طن | |
| تحميل المحور | 3200/8000 كجم | |
| أقصى سرعة | 95 كم/ساعة | |
| الانتقال | WLY6G70، ناقل حركة يدوي بست سرعات | |
| إطار | 8.25R206+ 1 احتياطي | |
| مقصورة | 2080 يمينسيارة قيادة يدوية ذات صف ونصف من المقاعد، مزودة بمكيف هواء ومنفذ USB | |
| محرك | ||
| نموذج | Cummins ISF3.8s3168 | |
| قوة حصانية | 168 حصان / 125 كيلوواط | |
| يكتب | محرك رباعي الأسطوانات، رباعي الأشواط، مزود بشاحن توربيني، ومبرد داخلي، ومبرد بالماء | |
| أقصى عزم دوران | 600 نيوتن متر | |
| السرعة المقدرة | 2600 دورة في الدقيقة | |
| أقصى عزم دوران وسرعة | 1300-1700 دورة في الدقيقة | |
| النزوح | 3.76 لتر | |
| الانبعاثات | يورو 3 | |
| خزان الوقود | خزان وقود ديزل مصنوع من سبائك الألومنيوم سعة 120 لترًا | |
| معدل استهلاك الوقود الأدنى عند الحمل الكامل | 195 غ/كيلوواط ساعة | |
| مواصفات الجزء العلوي من الجسم | ||
| صهريج | 5000 لترفولاذ كربوني عالي الجودة بسمك 5 مم | |
| مضخة تفريغ | نموذج | Jurop PN106D |
| أقصى ضغط | 1.5 بار | |
| أقصى سرعة | 1300 دورة في الدقيقة | |
| أقصى تدفق | 11000 لتر/دقيقة | |
| تدفق الهواء عند فراغ بنسبة 60% | 10000 لتر/دقيقة | |
| ماكس فاكيوم | 92% | |
| فراغ مستمر | 60% | |
| أقصى قدرة بدون حمل. | 13.6 كيلوواط / 18.4 حصان | |
| وزن | 143 كجم | |
| رأس شفط | ≥7m | |
| مضخة مورو، مضخة إسبانيا متوفرة | ||
» Ⅲ.منتج مقدمة مفصلة

تكوين مجموعة نقل الحركة الأساسية والهيكل
1. الكابينة وقاعدة العجلات

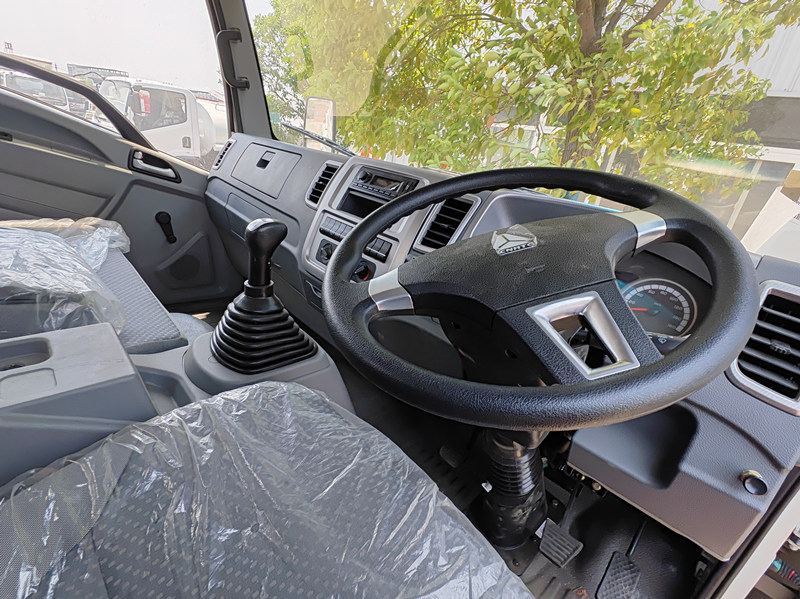

• توفر شاحنة HOWO Commander ذات الكابينة النصفية ذات 2080 صفًا مساحة واسعة ورؤية ممتازة. وهي مزودة بمقعد مريح وعجلة قيادة متعددة الوظائف، مما يحقق التوازن بين الراحة وسهولة المناورة.
• توفر قاعدة العجلات التي يبلغ طولها 4200 مم دعماً ثابتاً للهيكل العلوي.
2. مجموعة نقل الحركة
• محرك: مجهزة بمحرك ديزل رباعي الأسطوانات من نوع Cummins ISF3.8s3168 بسعة 3.8 لتر، وقوة قصوى تبلغ 168 حصان (125 كيلوواط)، وعزم دوران أقصى يبلغ 600 نيوتن متر، بما يتوافق مع معايير الانبعاثات الصينية VI.

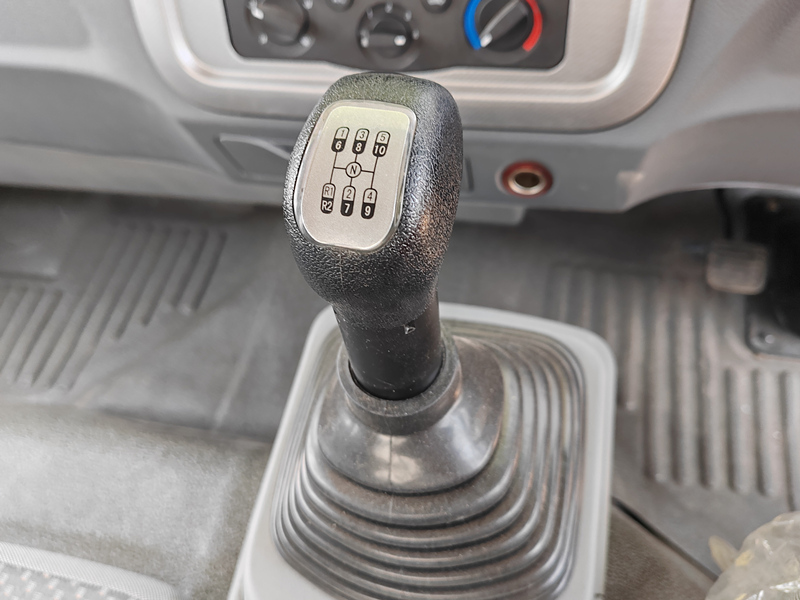

• الانتقال: بفضل تجهيزها بناقل حركة يدوي بست سرعات من طراز WLY6G70، فإنها توفر تغييرًا سلسًا للسرعات وكفاءة عالية في نقل الحركة، مما يسمح لها بالتكيف مع ظروف التشغيل المتنوعة.

تكوين احترافي للجزء العلوي من الجسم
1. خزان شفط مياه الصرف الصحي
• المواد والسعة: صُنع الخزان من فولاذ الكربون Q235B باستخدام عملية التشكيل بالضغط كوحدة واحدة، بسعة 5 أمتار مكعبة. وخضع سطحه لمعالجة بالرمل المقاوم للتآكل لضمان مقاومة فائقة للتآكل.
• نظام التفريغ: مزودة بمضخة تفريغ حلقية سائلة إيطالية من طراز Jurop PN106D، تتميز بسرعة ضخ تصل إلى 11000 لتر/دقيقة وأقصى تفريغ يبلغ -0.092 ميجا باسكال. يمكنها استخلاص مياه الصرف الصحي، والطين، والجسيمات الصلبة (قطرها) بسرعة. ≤ 50 مم)، مما يحسن كفاءة التشغيل بنسبة 15٪ مقارنة بالمنتجات المماثلة.

2. المكونات الوظيفية

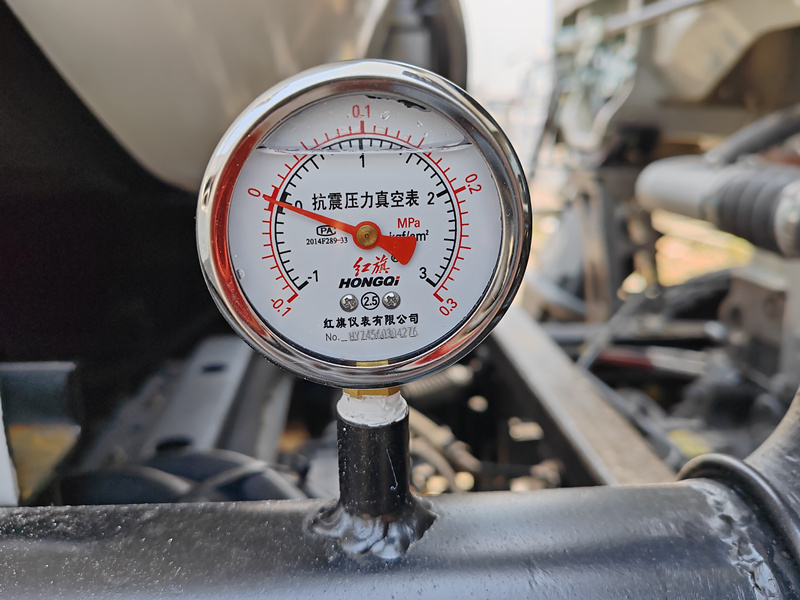

• مفتش الصرف الصحي: توفر نوافذ الصرف الصحي على كلا الجانبين رؤية فورية لمستوى السائل في الخزان، مما يمنع مخاطر التحميل الزائد.

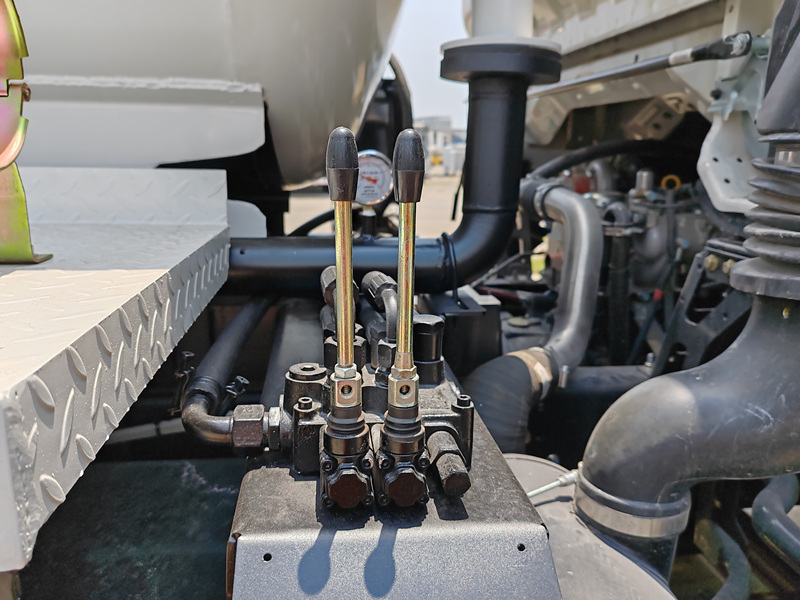

• نظام التحكم في التشغيل: تدعم وحدة صمام التحكم الهيدروليكي المتكاملة التشغيل بلمسة واحدة لإجراءات مثل رفع الخزان وفتح/إغلاق الغطاء الخلفي.

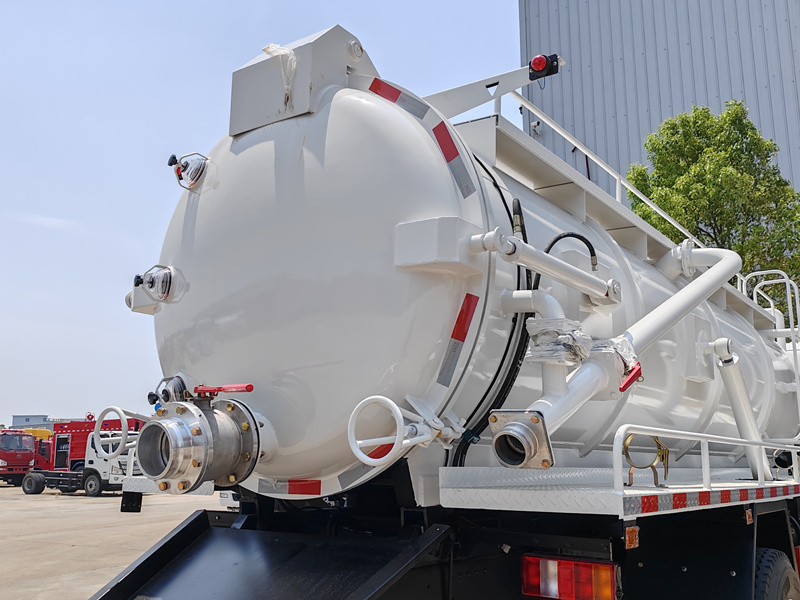

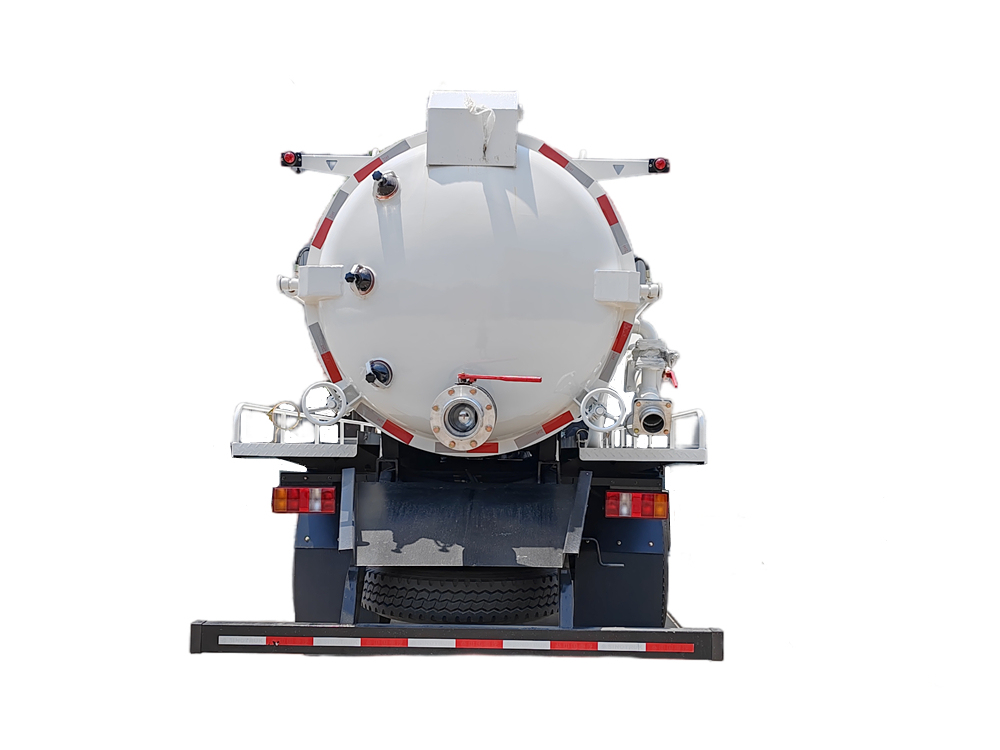

• نظام التصريف: تم تركيب صمام تصريف سريع الفتح DN200 في الجزء الخلفي، يدعم كلاً من التفريغ بالجاذبية والتفريغ بمساعدة الشفط لتفريغ كامل وخالٍ من الرواسب. الأجهزة المساعدة: سلم قياسي وأضواء تحذير، تصميم دقيق يُحسّن سهولة الاستخدام.
رسم تخطيطي لشاحنة شفط مياه الصرف الصحي:

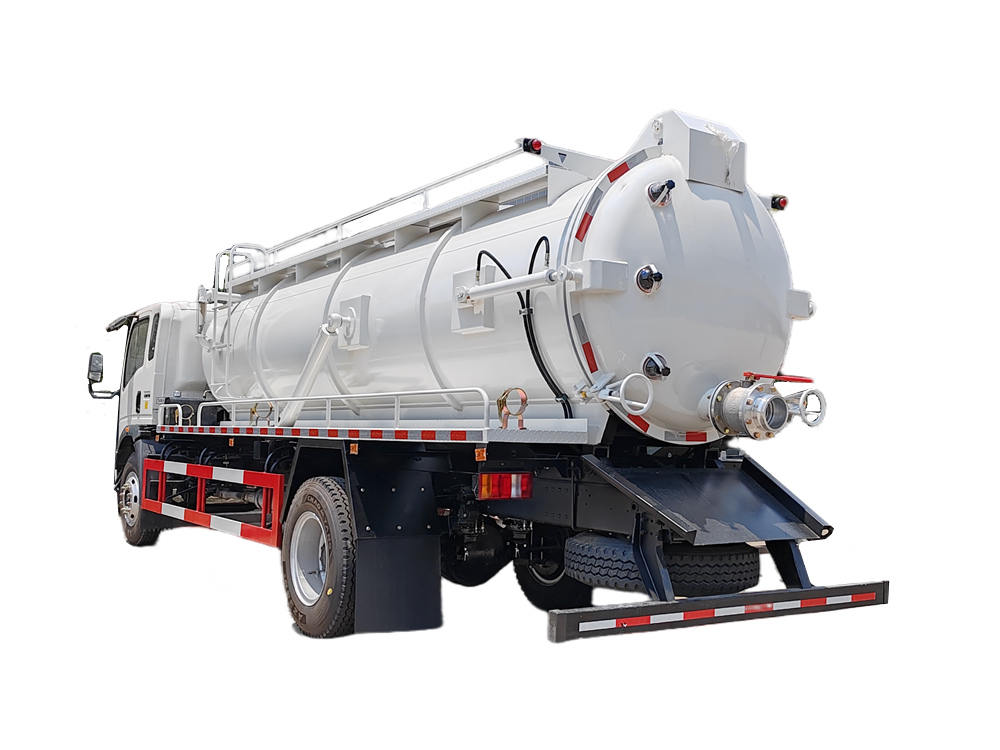

افتح الباب الخلفي:
Uتحميل مياه الصرف الصحي:

»رابعاً. مبدأ العمل
1. مبدأ الشفط الفراغي
• يقوم المحرك بتشغيل مضخة التفريغ Jurop بسرعة عالية، مما يخلق ضغطًا سلبيًا (بيئة فراغ) داخل الخزان.
• يتم سحب مياه الصرف الصحي/المخلفات السائلة الخارجية إلى الخزان عبر أنبوب شفط. ويتم مراقبة مستوى السائل في الوقت الفعلي لمنع التحميل الزائد.
2. التفريغ والتنظيف
• بعد اكتمال العملية، يتم تصريف مياه الصرف الصحي من خلال صمام الفتح السريع للباب الخلفي باستخدام الجاذبية أو بمساعدة الفراغ.
• تتيح وظيفة رفع الخزان إمكانية التخلص الكامل من النفايات المتبقية.
3. تنسيق النظام الهيدروليكي

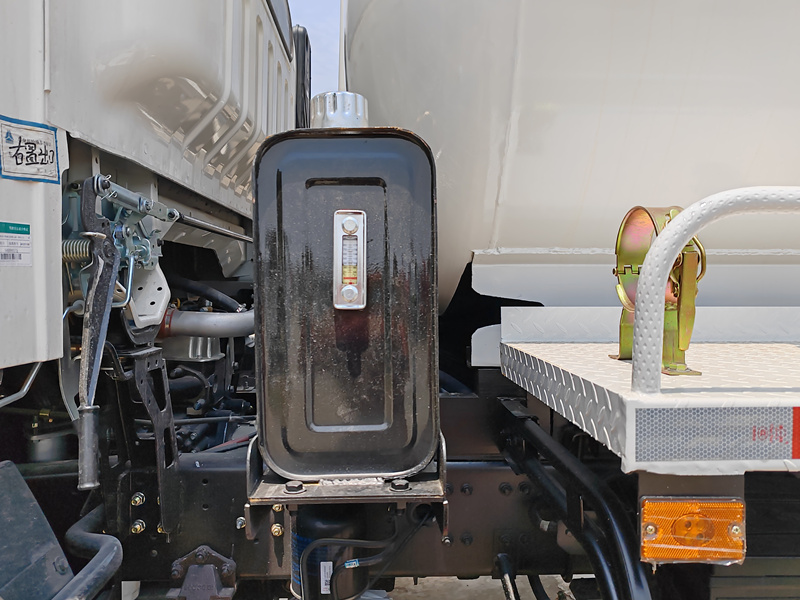

• يوفر خزان الزيت الهيدروليكي الطاقة لصمامات التحكم، مما يتيح القيام بإجراءات مثل رفع الخزان وخفضه وإحكام غلق الغطاء الخلفي، مما يضمن عملية تشغيل سلسة.
»٥.سيناريوهات التطبيق
1. الصرف الصحي البلدي
◇ تنظيف خزانات الصرف الصحي الحضرية وآبار الصرف الصحي وشبكات الصرف الصحي لمعالجة مشكلة ازدحام مياه الصرف الصحي.
◇ الصيانة الدورية لمداخل تصريف مياه الأمطار وأنابيب الصرف على الطرق لمنع الفيضانات.
2. الصناعة والبناء
◇ ضخ مياه الصرف الصحي من خزانات الترسيب في المصانع وأحواض مياه الصرف الصحي الصناعية، وهو مناسب للصناعات مثل الصناعات الكيميائية وصناعات تجهيز الأغذية.
◇ إزالة المياه والطين المتراكم من حفر أساسات مواقع البناء لضمان بيئة بناء آمنة.
3. الإنقاذ في حالات الطوارئ
◇ ضخ مياه الصرف الصحي وإزالة الحمأة بعد الفيضانات.
4. حماية البيئة الريفية
◇ جمع روث المزارع ومعالجة مياه الصرف الصحي الريفية.
