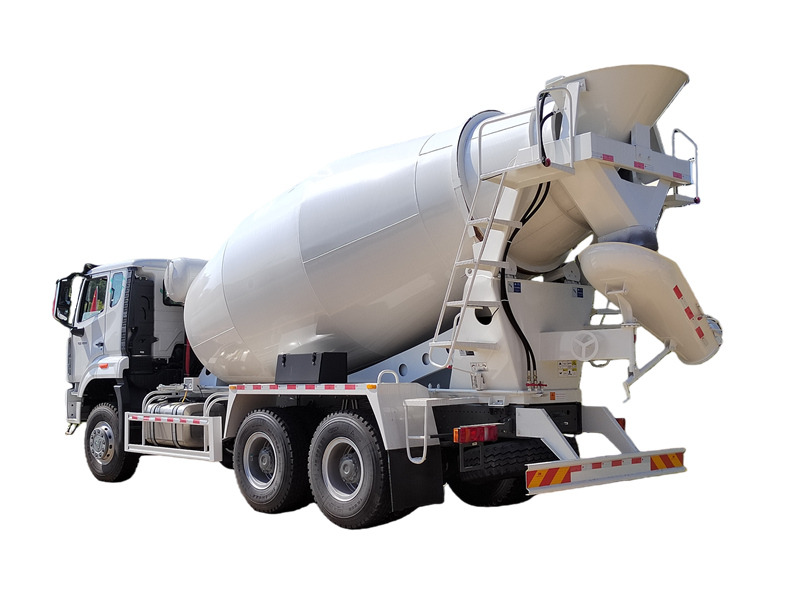

هيكل ومبدأ عمل شاحنة خلط الخرسانة HOWO NX

تعتمد شاحنة خلط الخرسانة HOWO NX على هيكل HOWO NX، وهي مركبة مصممة خصيصًا لنقل وخلط الخرسانة في مشاريع البناء والطرق والجسور وغيرها من المشاريع الهندسية. تتكون المركبة من جزأين رئيسيين: هيكل HOWO NX والهيكل العلوي، والذي يمكن تقسيمه بدوره إلى ثمانية أنظمة: نظام الهيكل، والنظام الهيدروليكي، وأسطوانة الخلط، ونظام التفريغ، ونظام التنظيف، ونظام التحكم، ونظام الأسطوانات، ونظام التعبئة.

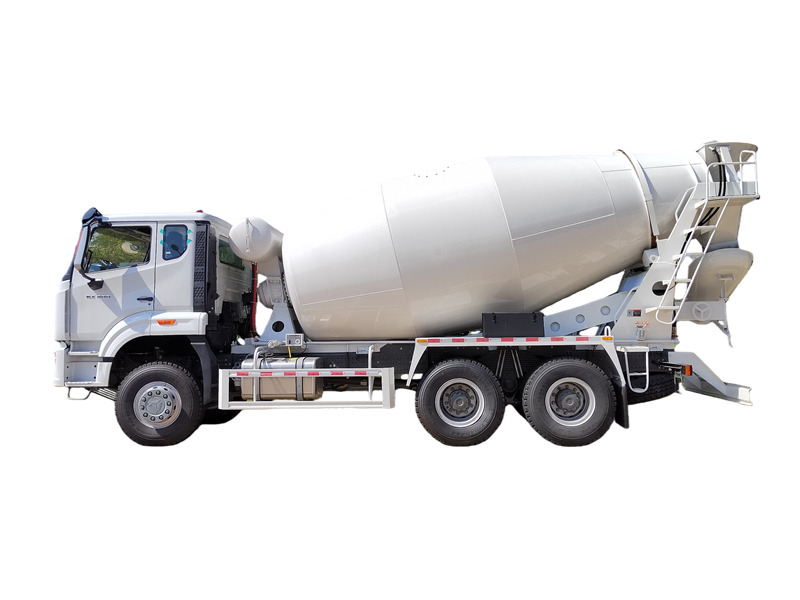

الهيكل	HOWO NX 6×4
محرك	محرك ديزل WP12.400، بقوة 400 حصان
مستوى صوت طبلة الخلاط	8CBM
مادة	فولاذ المنغنيز Q355
سرعة التغذية	≥3 م3/دقيقة
سرعة التفريغ	≥2 متر3/دقيقة
معدل التفريغ المتبقي	≤0.5%
سعة خزان المياه	400 لتر

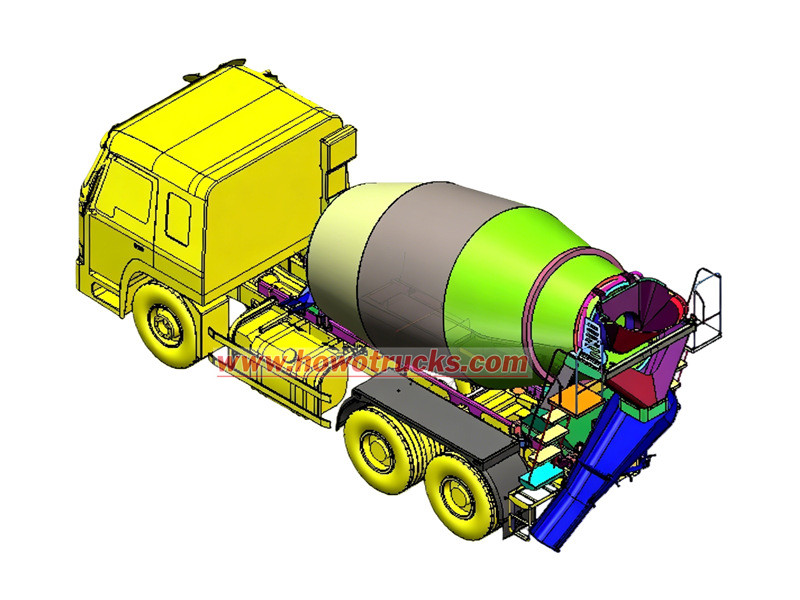

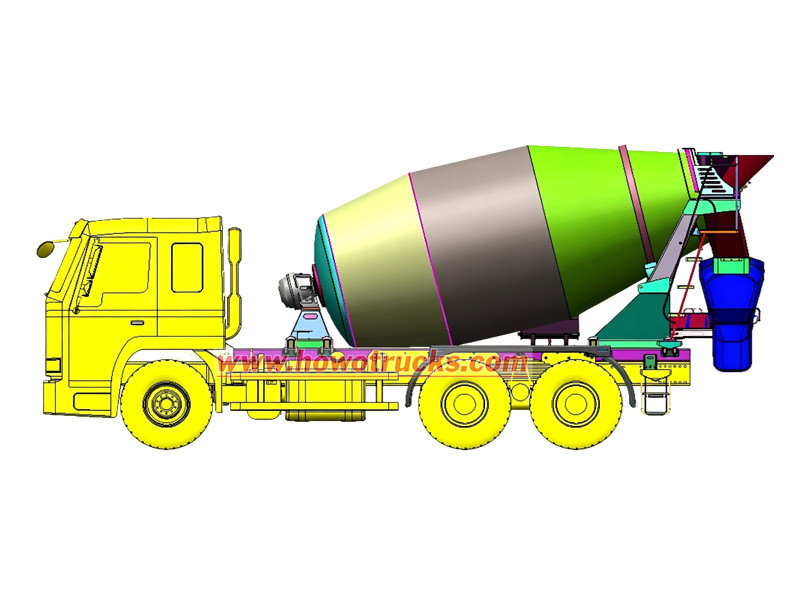

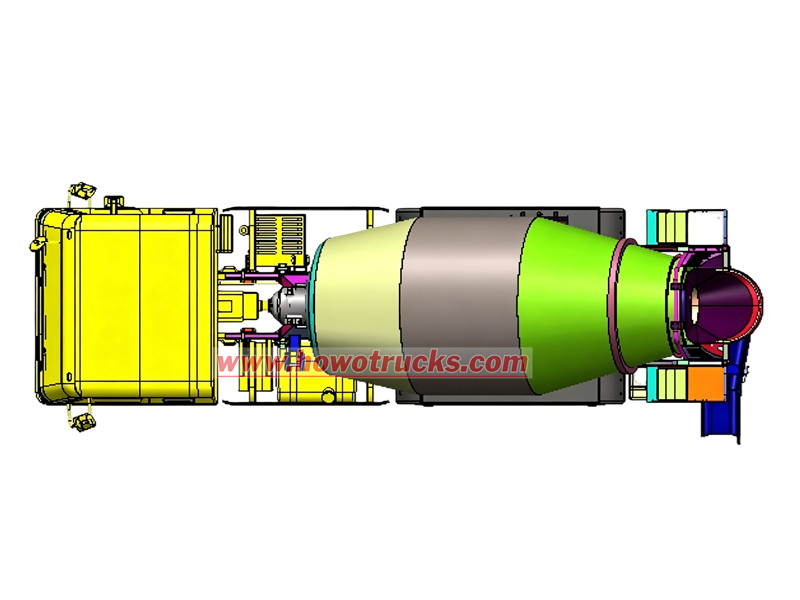

رسم تخطيطي لشاحنة خلط الخرسانة HOWO NX Transit

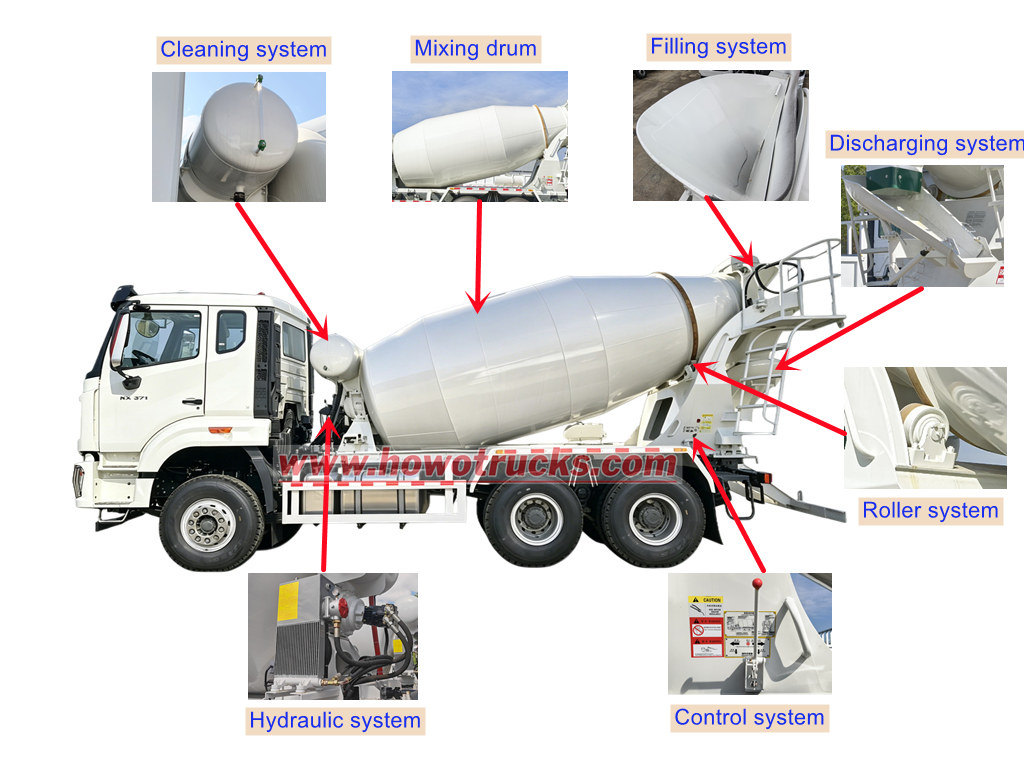

الوظائف الرئيسية لكل نظام من أنظمة شاحنة خلط الخرسانة HOWO

1. نظام الهيكل: يشكل أساس المركبة وهو المسؤول عن نقل الخرسانة.

2. النظام الهيدروليكي: يستمد الطاقة من المحرك، ويحولها إلى طاقة هيدروليكية، ثم يخرج الطاقة الميكانيكية عبر محرك هيدروليكي لتشغيل أسطوانة الخلط.

3. طبلة الخلط: يُستخدم كحاوية لتخزين الخرسانة، مع شفرات داخلية تقوم بخلط وتوجيه المادة، وهو أمر بالغ الأهمية لمنع تصلب الخرسانة وانفصال مكوناتها.

4. نظام التصريف: يشمل ذلك قنوات التفريغ الرئيسية والفرعية وقضبان القفل. تمتد القناة الفرعية على طول القناة الرئيسية لتسهيل عملية التفريغ.

5. نظام التنظيف: يستخدم نظام إمداد المياه بالهواء المضغوط. يقوم الماء المضغوط من خزان الضغط والمسدس والخراطيم بتنظيف قادوس التعبئة وأسطوانة الخلط وقناة التفريغ لمنع تصلب الخرسانة والتصاقها.

6. نظام التحكم: يتكون من وحدة تحكم، وأعمدة ربط، وأعمدة مرنة، وآليات ربط. ويستخدم للتحكم في سرعة واتجاه دوران أسطوانة الخلط.

7. نظام البكرات: يقع في الجزء الخلفي من أسطوانة الخلط ويتصل بالإطار الفرعي، وهو يدعم الأسطوانة بشكل أساسي.

8. نظام التعبئة: يتكون من قادوس التعبئة وقوس الدعم الخاص به. يساعد القوس على تقليل قوة تأثير الخرسانة أثناء التحميل.

مبدأ عمل شاحنة خلط الخرسانة HOWO NX Transit

● وظيفة الخلط: أثناء القيادة، يقوم نظام نقل الطاقة بنقل طاقة المحرك من خلال المضخة الهيدروليكية والمحرك الهيدروليكي والمخفض إلى أسطوانة الخلط، مما يحافظ على دورانها بسرعة منخفضة تتراوح بين 1 و3 دورات في الدقيقة لضمان تجانس الخرسانة ومنع الانفصال.

● وظيفة التعبئة: أثناء التحميل، تدور أسطوانة الخلط بسرعة أعلى تتراوح بين 6 و10 دورات في الدقيقة. يدخل الخرسانة إلى الأسطوانة من خلال نظام التغذية ويتم توجيهها بواسطة الشفرات الحلزونية نحو الجزء الأوسط والسفلي من الأسطوانة.

● وظيفة التفريغ: أثناء عملية التفريغ، تدور الأسطوانة في الاتجاه المعاكس بسرعة تتراوح بين 3 و14 دورة في الدقيقة. يتم دفع الخرسانة باتجاه فتحة الأسطوانة بفعل الحركة الحلزونية للشفرات، ثم يتم تفريغها عبر قناة التفريغ.

● وظيفة التنظيف: يقوم خزان الهواء من نظام الفرامل بضغط خزان الماء. ثم يُستخدم الماء المضغوط لتنظيف الجزء الداخلي من أسطوانة الخلط، ومنفذ التحميل، ونظام التفريغ.
