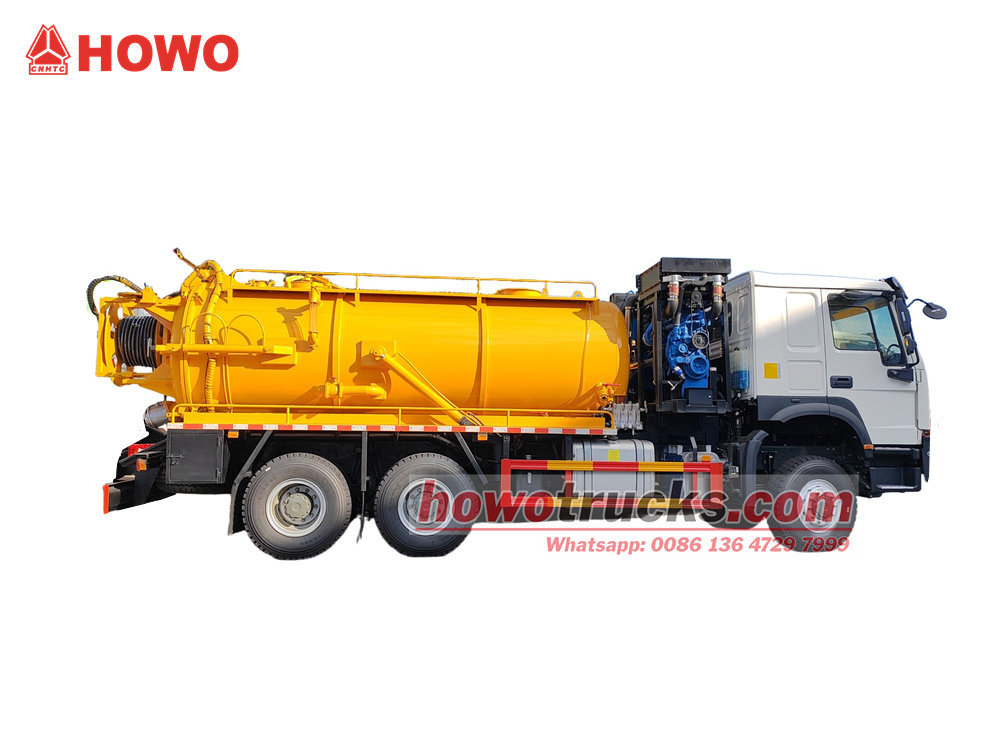

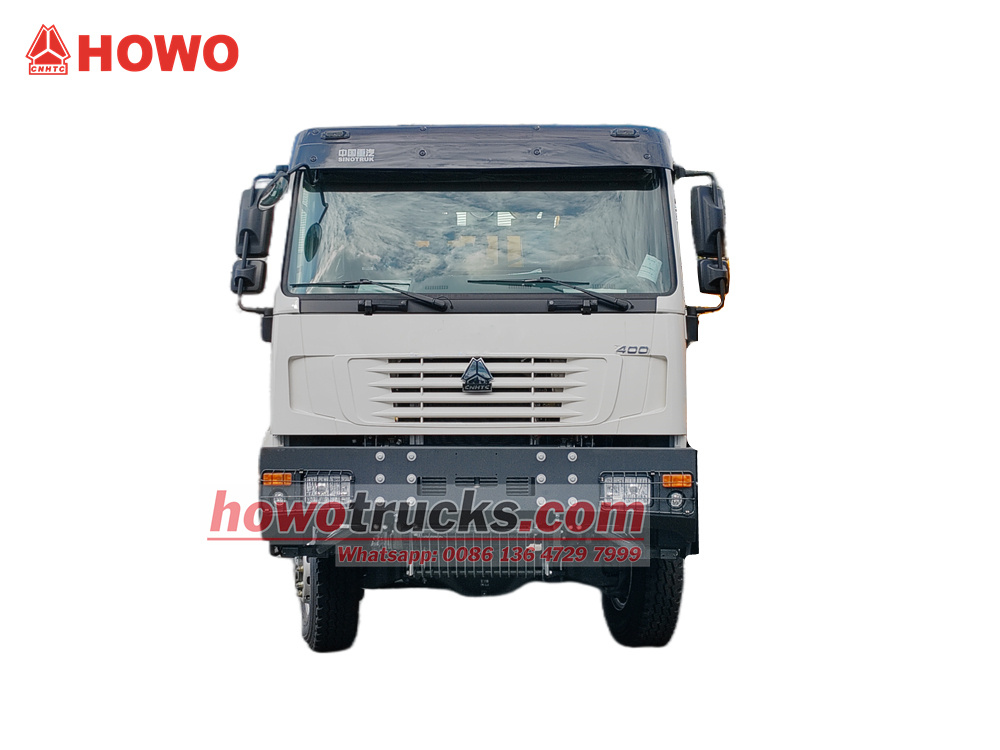

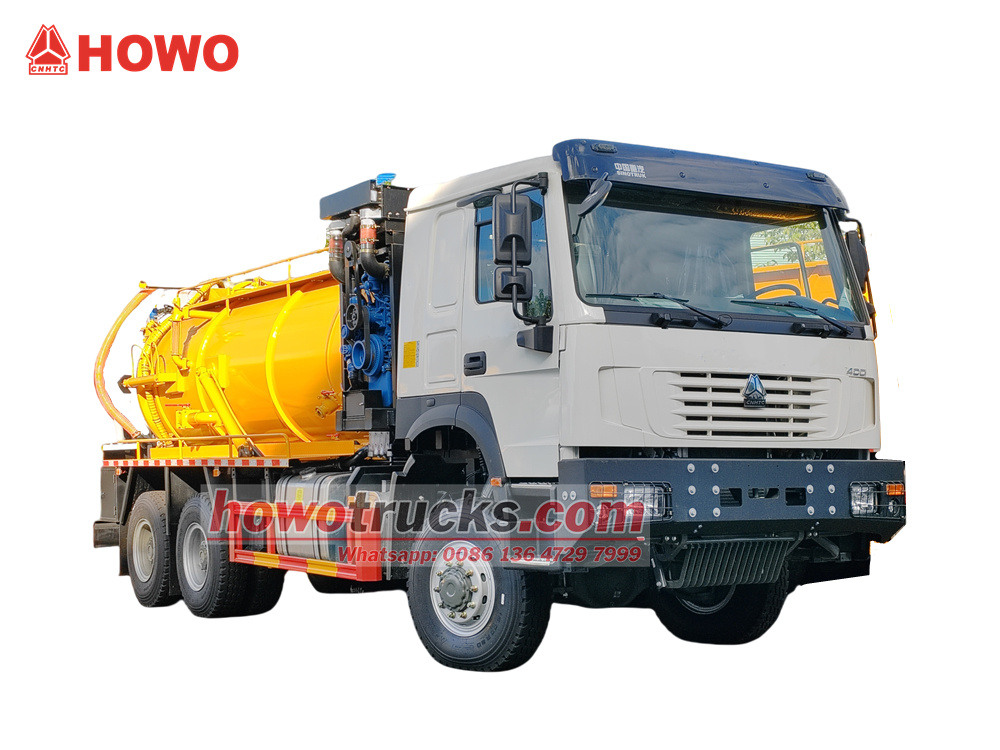

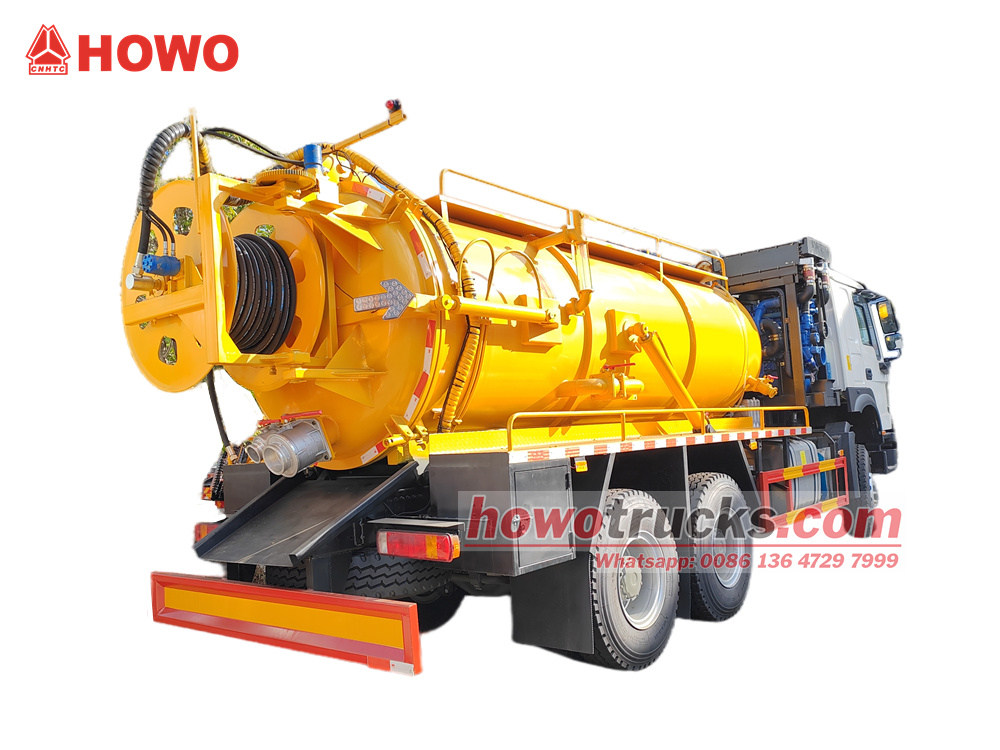

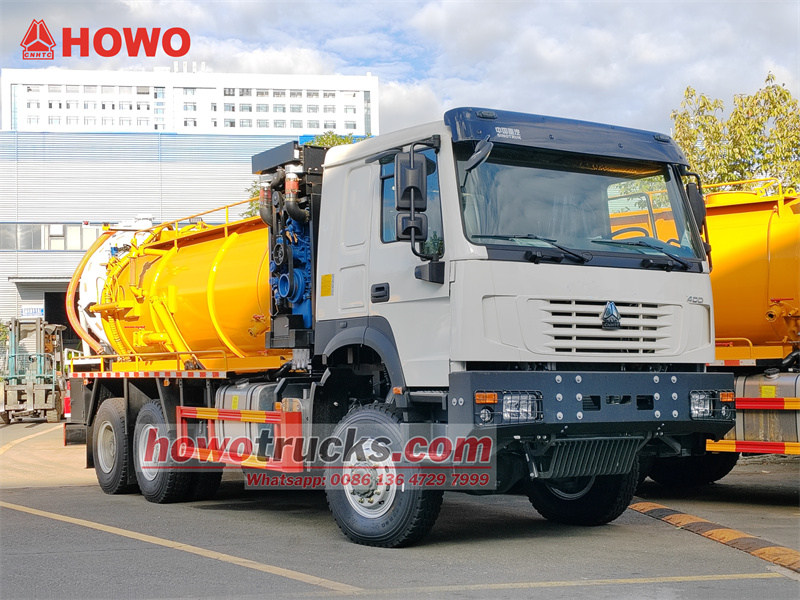

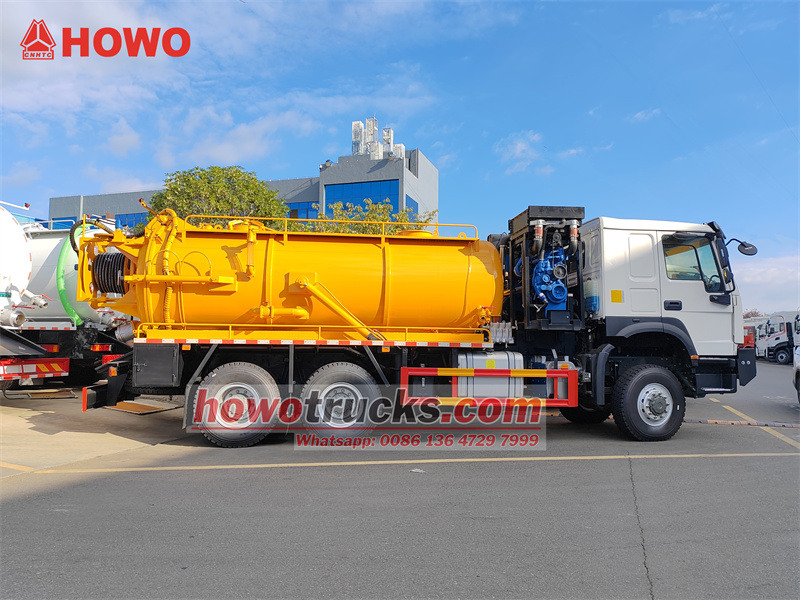

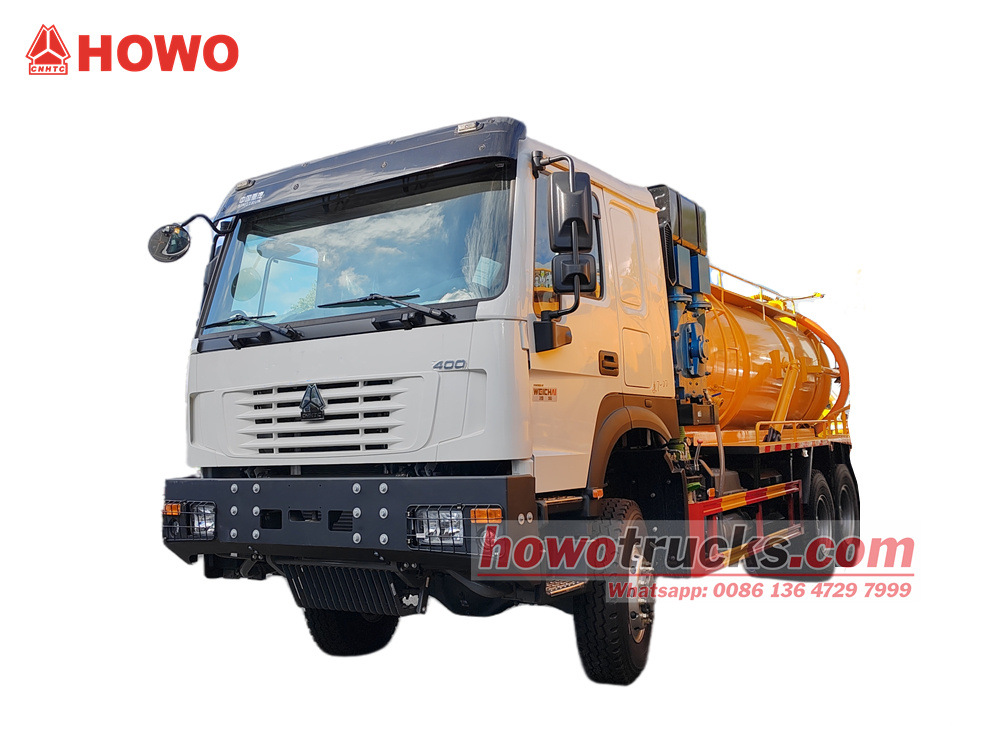

مركبة Howo 6x6 المدمجة للتنظيف بالشفط

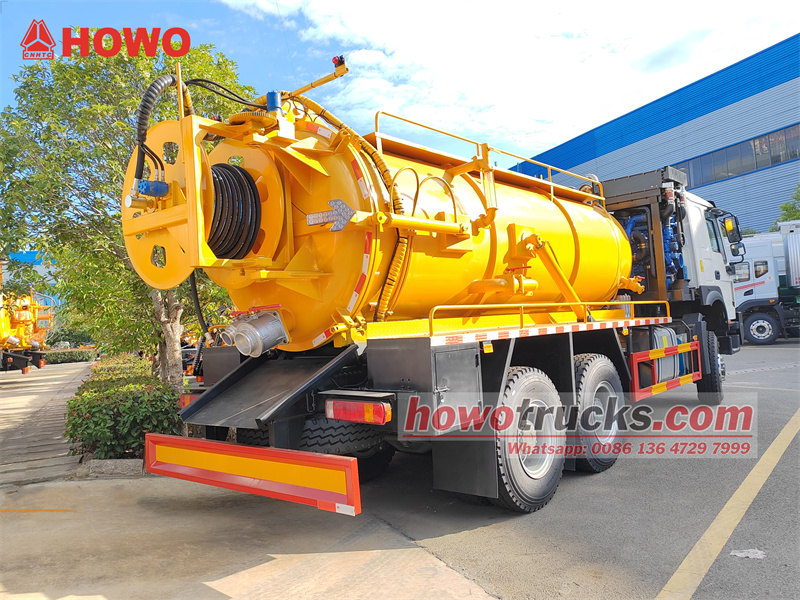

تم تعديل مركبة التجريف المدمجة HOWO 6X6 سعة 12 مترًا مكعبًا بناءً على هيكل Sinotruk HOWO 6x6 ذي الدفع الرباعي. تتميز المركبة بكابينة نصفية، وقاعدة عجلات بطول 4300 مم + 1400 مم، وهي مزودة بمحرك Weichai WP10H400E62 Euro 6 بقوة 400 حصان وناقل حركة HW19710 ذي 10 سرعات. كما زُودت المركبة بخزان مياه صرف صحي سعة 10 أمتار مكعبة وخزان مياه تنظيف سعة مترين مكعبين، كل منهما مزود بمقصورة منفصلة.
تم تجهيز مركبة شفط مياه الصرف الصحي Howo بخزان زيت هيدروليكي، وصمام تصريف، ومضخة تفريغ مياه SK-15، وأنبوب شفط وتصريف مياه الصرف الصحي، ومضخة تنظيف عالية الضغط، وبكرة تنظيف عالية الضغط، وفاصل بخار الماء، وفاصل الزيت والغاز، ونافذة رؤية مستوى السائل، وسلم.
القدرة على العمل :
12cbmنوع الكابينة :
Howo one and half cabinنظام القيادة :
6x6,LHDقاعدة العجلات (مم) :
4300+1400خاص بالمحرك :
400HP/WP10H400E62علبة التروس :
HW 19710 10-speed,manualالمحور الأمامي (كجم) :
7000المحور الخلفي (كجم) :
1800(2 axles)
الشركة المصنعة:CSمجموعة الشاحنات المحدودة.
نحن شركة تصنيع محترفة للمركبات الخاصة،
جديد تمامًا100%جودةمضمون.
▶Ⅰ. مقدمة المنتج:
المركبة Howo 6x6 المدمجة للتنظيف بالشفط صُممت هذه المركبة لأعمال تجريف الأنابيب في المناطق الحضرية، وإزالة مياه الصرف الصحي، وعمليات التنظيف بالضغط العالي. وهي مزودة بمحرك ويتشاي بقوة 400 حصان وناقل حركة بعشر سرعات، مما يوفر قوة جبارة. تتميز المركبة بهيكل متكامل بطول 10 أمتار.³ خزان صرف صحي و2 متر³ خزان مياه نظيفة، كل منها مزود بأقسام منفصلة. مزودة بمضخة تفريغ مياه SK-15، ومضخة تنظيف عالية الضغط، وبكرة، تُنجز هذه المركبة بكفاءة عمليات شفط مياه الصرف الصحي، وتصريفها، وتنظيف الأنابيب. تجمع هذه المركبة بين وظائف شفط مياه الصرف الصحي، وتصريفها، وتنظيفها بالضغط العالي، مما يجعلها مناسبة لظروف الطرق المعقدة والعمليات الشاقة، وتوفر قدرة على السير في جميع أنواع التضاريس وأداءً فعالاً.
▶Ⅱ. منتجسمات:
1. القدرة على التكيف مع جميع أنواع التضاريس: نظام الدفع 6x6 بالإضافة إلى هيكل ذي خلوص أرضي عالٍ يسمح بالتعامل بسهولة مع السيناريوهات المعقدة مثل الفيضانات الحضرية والطرق الجبلية.
2. مركبة متعددة الأغراض: تساهم وظائف شفط مياه الصرف الصحي المتكاملة، والتصريف، والتنظيف بالضغط العالي في تقليل تكاليف الاستثمار في المعدات.
3. التشغيل الفعال: يساهم تصميم الحجرة بالإضافة إلى مضخة التفريغ عالية الطاقة ومضخة التنظيف عالية الضغط في تقصير دورات التشغيل وتحسين كفاءة الرحلة الواحدة.
4. موثوق ومتين: يضمن هيكل Sinotruk HOWO ومحرك Weichai الذهبي معدل أعطال منخفض وسهولة الصيانة.
▶ثانياً: المنتجتحديد:
| Howo 6x6شاحنة تنظيف مجاري المياه بالضغط العالي | ||||
| عام | ماركة السيارة | شاحنات سي إس | ||
| طراز المركبة | CS5250GXH | |||
| ماركة الهيكل | إيسوزو | |||
| الأبعاد الكلية | 9350 * 2550 * 3930 مم | |||
| الوزن الإجمالي للمركبة / وزن المركبة فارغة | 25000 كجم / 12500 كيلوغرام | |||
| أحمال المحاور | 7000/18000 (مجموعة محورين) | |||
| سيارة أجرة | سعة الكابينة | شاحنة سينوتروك هاو 6X6 ذات هيكل وكابينة، صف ونصف، مزودة بمكيف هواء، منفذ USB، ونظام توجيه مساعد | ||
| محرك | نوع الوقود | محرك سداسي الأسطوانات متتالي، حقن مباشر، تبريد مائي، رباعي الأشواط، مزود بشاحن توربيني ومبرد داخلي، نظام حقن وقود عالي الضغط يتم التحكم فيه إلكترونيًا، Hi+SC | ||
| ماركة | ويتشاي | |||
| نموذج | WP10H400E62 | |||
| قوة | 400 حصان/ 294 كيلوواط | |||
| السرعة المقدرة | 1900 دورة في الدقيقة | |||
| أقصى عزم دوران | 1900 نيوتن متر | |||
| أقصى عزم دوران وسرعة | 1200-1300 دورة في الدقيقة | |||
| النزوح | 9.5 لتر | |||
| معيار الانبعاثات | اليورو 2 | |||
| الهيكل | نوع محرك الأقراص | 6x6, غادر قيادة يدوية | ||
| الانتقال | HW19710 عشر سرعات، يدوي | |||
| قاعدة العجلات | 4300+1400 مم | |||
| عدد المحاور | 3 | |||
| مواصفات الإطارات | 12.00R20 | |||
| رقم الإطار | 10 إطارات وإطار احتياطي واحد | |||
| أقصى سرعة | 85 كم/ساعة | |||
| طلاء | طلاء معدني | |||
| البنية الفوقية | صهريج | سعة الخزان | 10٠٠٠ لترات خزان مياه الصرف الصحي، وخزان مياه التنظيف بسعة 2000 لتر | |
| مادة الخزان | الفولاذ الكربوني | |||
| مضخة تفريغ | ضغط عالٍ مكنسة مضخة | مضخة تفريغ الماء SK-15 YIFENG | ||
| أقصى ضغط | 8000 باسكال | |||
| معدل الضخ | 15 متر³/دقيقة | |||
| مستوى الفراغ(-450 مم زئبق) صالقذف معدل | 13.5 متر³/دقيقة | |||
| زاوية رفع الخزان | 45 درجة | |||
| السرعة المقدرة | 970 دورة/دقيقة | |||
| قوة | مضخة تفريغ | 30 كيلوواط | ||
| ضاغط | 37 كيلوواط | |||
| رأس شفط | 7m | |||
| فوهات | مجموعة من الفوهات | |||
| مضخة تفريغ | كفاءة عالية، معدل شفط 93نسبة مئوية، شفط وتفريغ سريع، رفع الشفط 6 أمتار. | |||
| مضخة الضغط العالي | يكتب | SYLT/SY90-56 | ||
| تدفق | 350 لتر/دقيقة | |||
| ضغط | 17 ميجا باسكال | |||
| أنبوب الضغط العالي | خط أنابيب مياه عالي الضغط بطول 30 مترًا وقطرφ19 | |||
| فوهة نفث الماء | عشر وحدات قياسية بنماذج مختلفة | |||

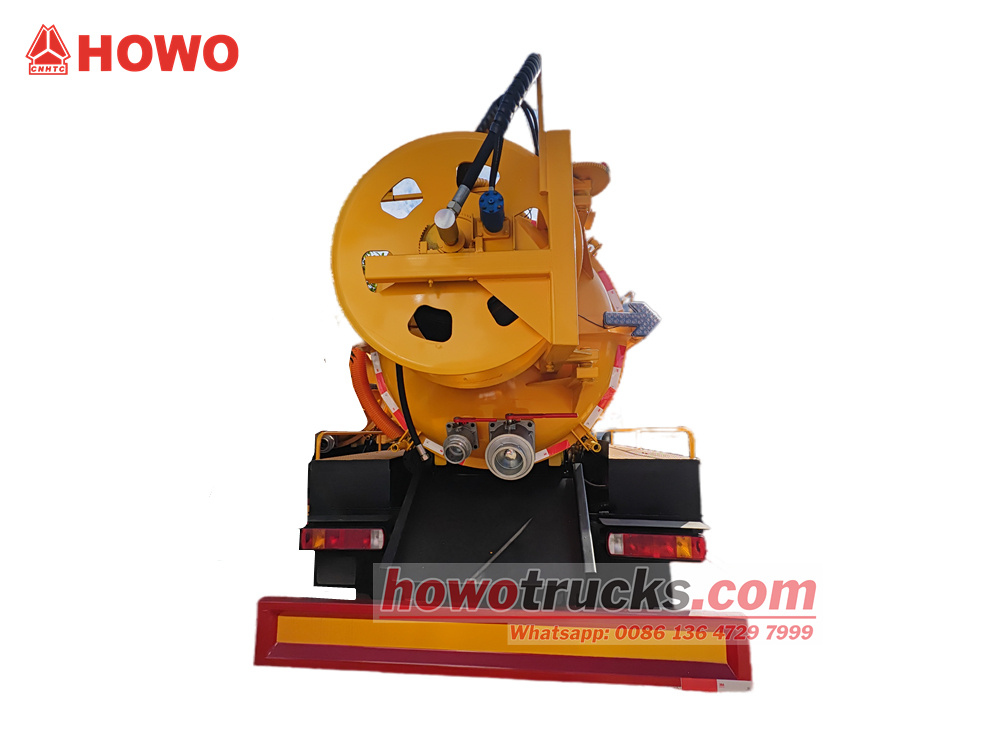

| يمكن فتح الباب الخلفي هيدروليكيًا لتفريغ المواد الصلبة بالكامل. | ||||
| جميع الملحقات القياسية: فتحة تفتيش، طقم أدوات، دليل باللغة الإنجليزية..... | ||||
| خياري | ** قد تكون مادة الخزان من الفولاذ المقاوم للصدأ. | |||
▶Ⅲ. منتجتفاصيل:

تكوين الهيكل الأساسي
1. نوع الدفع: دفع رباعي 6x6، مناسب للظروف القاسية مثل الطين والمنحدرات والطرق غير المعبدة.
2. الكابينة: كابينة بصف ونصف، تتسع لثلاثة أشخاص.
3. قاعدة العجلات: 4300 + 1400 مم تصميم قاعدة العجلات المزدوجة.
4. مجموعة نقل الحركة:
o المحرك: Weichai WP10H400E62، الذي يفي بمعايير انبعاثات Euro 6، يتميز بقوة 400 حصان وعزم دوران عالي عند السرعات المنخفضة، وهو مناسب لتسلق الأحمال الثقيلة.
ناقل الحركة: ناقل حركة يدوي HW19710 ذو 10 سرعات، يوفر نطاقًا واسعًا من التروس والنسب.

الجهاز العلوي للجسم:
يشكل الجزء العلوي من المركبة المركبة للتجريف جوهرها، حيث يضم خزانًا بسعة 12 مترًا مكعبًا ومعدات تشغيل متخصصة متنوعة.

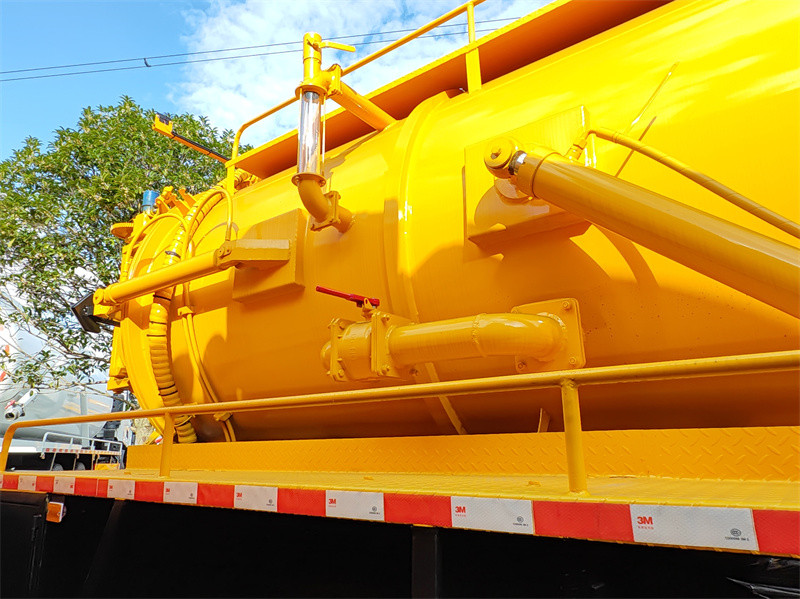

• تجميع الخزان:
o السعة الإجمالية: 12 متر مكعب.
تصميم ذو حجرات منفصلة: يستخدم خزان مياه صرف صحي بسعة 10 أمتار مكعبة وخزان مياه نظيفة بسعة مترين مكعبين. يضمن هذا التصميم فصلًا دقيقًا بين المواد النظيفة والمتسخة. يوفر خزان المياه النظيفة المياه النظيفة لنظام التنظيف عالي الضغط، بينما يخزن خزان مياه الصرف الصحي النفايات المستعادة. تمنع هذه الحجرات المنفصلة التداخل بين الخزانين، مما يحسن كفاءة التشغيل وسهولة الاستخدام بشكل ملحوظ.

المكونات التشغيلية الأساسية:

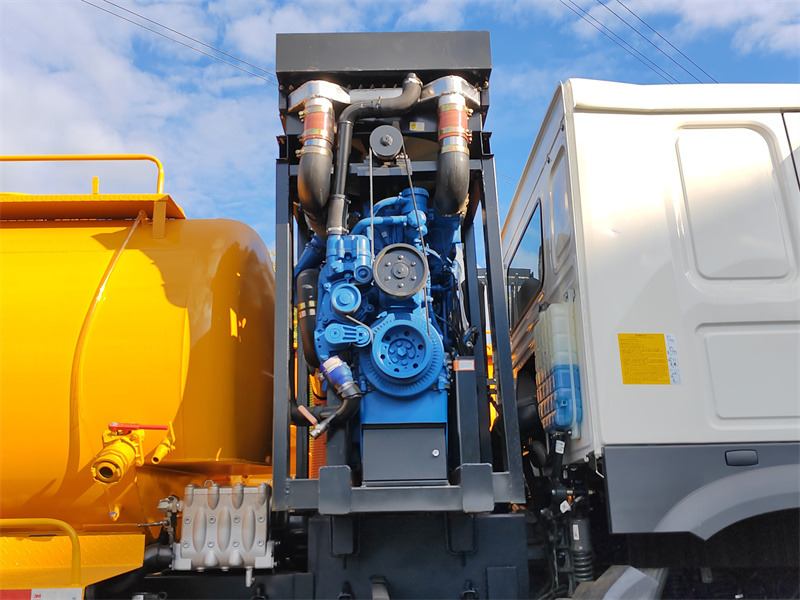

1. نظام الشفط الفراغي:

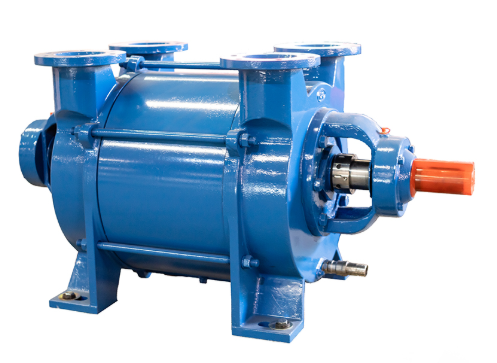

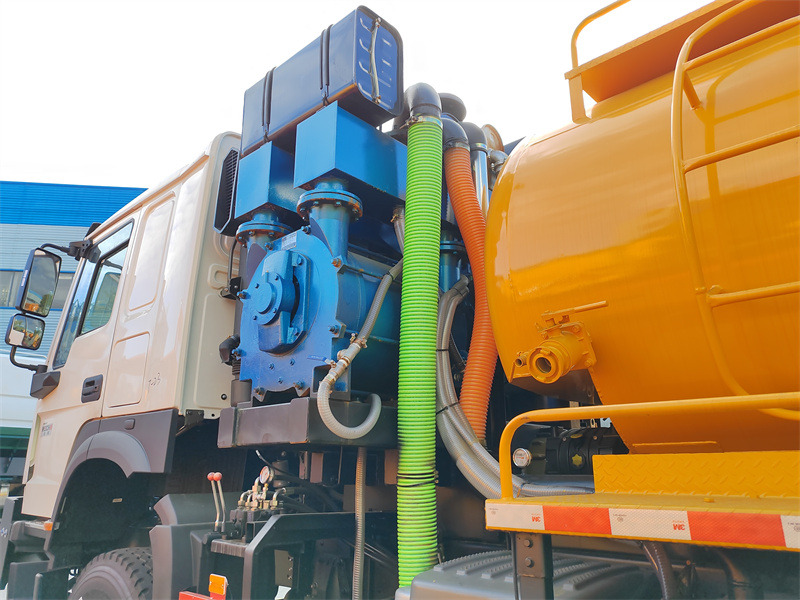

المعدات الأساسية:مضخة تفريغ المياه Yifeng SK-15. بسعة شفط قصوى تبلغ 15 مترًا³/min وبأقصى فراغ يبلغ -0.093 ميجا باسكال، توفر هذه المضخة سرعة ضخ عالية وفراغًا عاليًا والقدرة على تحمل كميات صغيرة من السائل، مما يجعلها المفتاح لاستخراج مياه الصرف الصحي بكفاءة.
الأنظمة المساعدة: بفضل تجهيزها بفاصل بخار الماء وفاصل الزيت والغاز، تعمل هذه الأجهزة بشكل فعال على فصل الرطوبة ورذاذ الزيت عن الهواء المسحوب، مما يحمي مضخة التفريغ ويمنع التلوث البيئي.
خط أنابيب الشفط: مزودة بأنابيب شفط وتفريغ ذات قطر كبير لتوصيل سريع وموثوق، مما يضمن استخراجًا فعالًا.



2. نظام التنظيف بالضغط العالي:

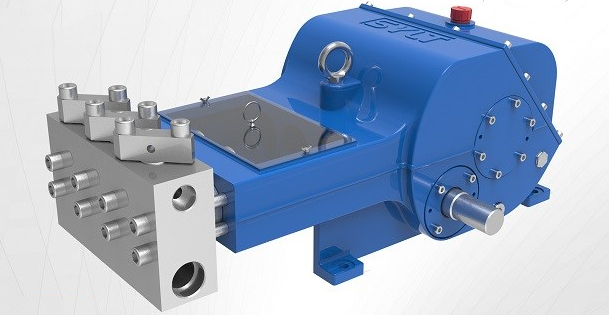

المعدات الأساسية: مضخة التنظيف عالية الضغط SYLT/SY90-56، بمعدل تدفق يبلغ 350 لتر/دقيقة، تولد تدفق مياه عالي الضغط للغاية لقطع الانسدادات وشطف جدران الأنابيب.

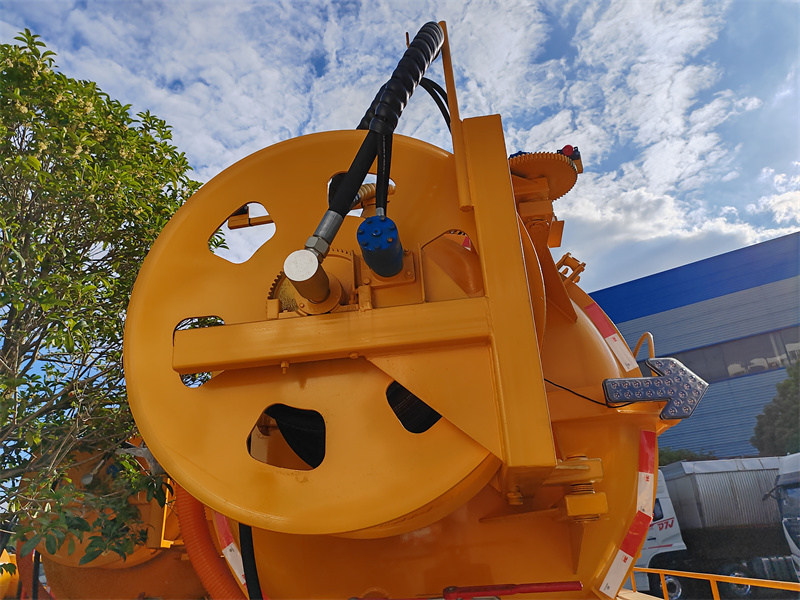

جهاز التشغيل: تتميز بكرة التنظيف عالية الضغط، والمجهزة عادةً بخرطوم عالي الضغط يبلغ طوله عدة عشرات من الأمتار وفوهة تنظيف متخصصة، بقدرتها على التشغيل المرن والاختراق العميق داخل الأنابيب.
3. النظام الهيدروليكي:

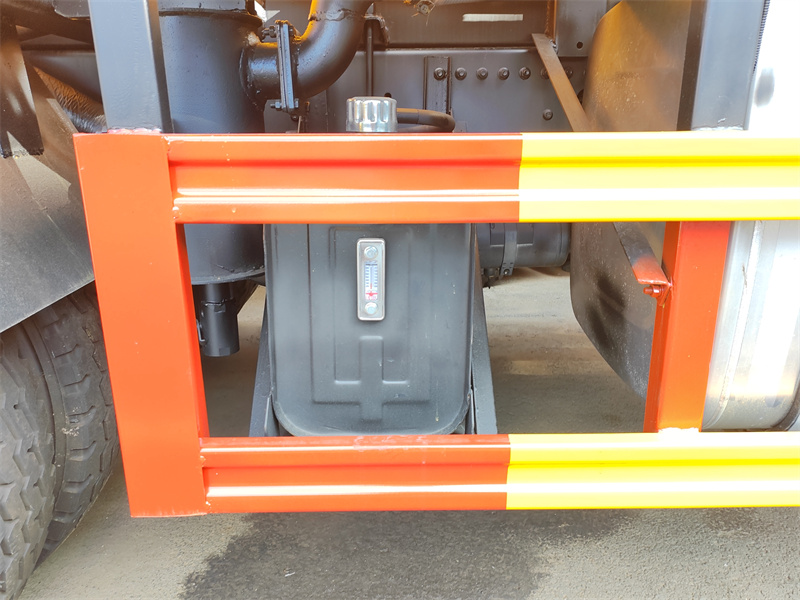

مصدر الطاقة: يوفر خزان الزيت الهيدروليكي المستقل ووحدة المضخة الهيدروليكية طاقة هيدروليكية مستقرة وموثوقة لمضخة التفريغ والبكرة والمعدات الأخرى.


4. أجهزة أخرى:
جهاز مراقبة مستوى السائل: يسمح للمشغل بمراقبة مستوى السائل في الخزان في الوقت الفعلي لمنع التحميل الزائد.

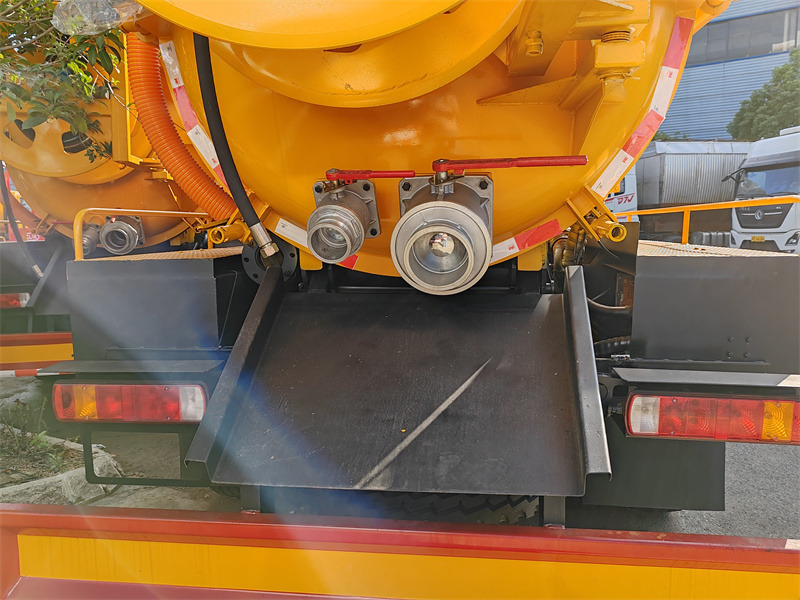

صمام التصريف: يوفر تصريفًا سريعًا ومتحكمًا فيه لمياه الصرف الصحي من الخزان.
o سلم: تم تركيب سلم على الجانب الأيسر من الخزان لتسهيل الوصول إليه لأغراض الفحص أو الصيانة.

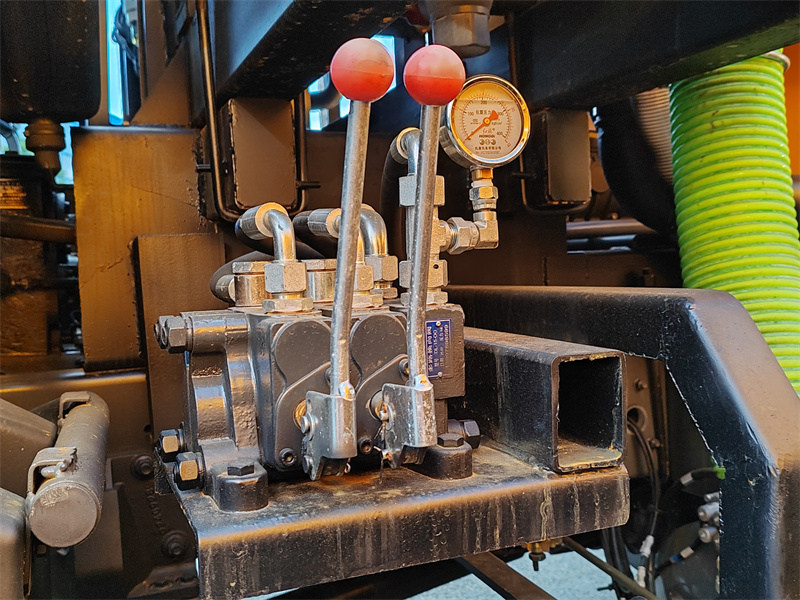

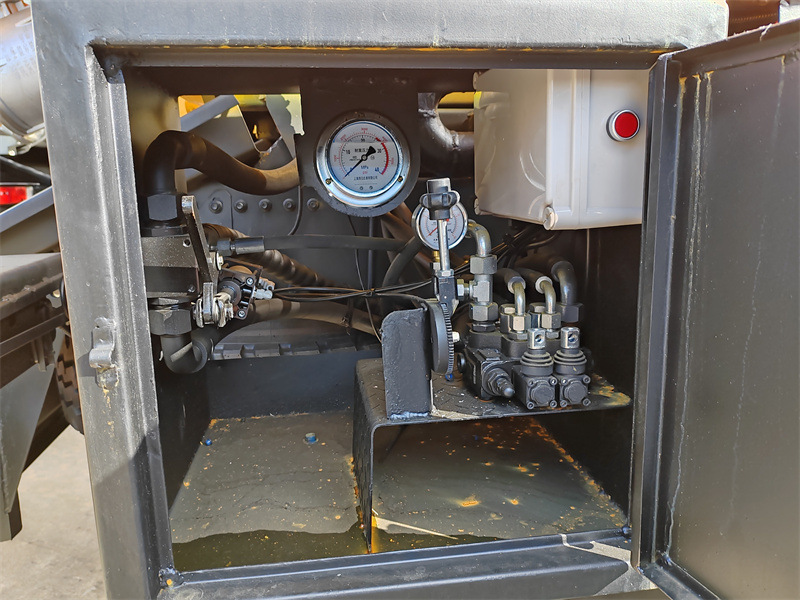

صمام التشغيل: يقع هذا الصمام على جانب السائق والباب الخلفي، ويتحكم يدويًا في رفع وخفض الخزان وفتح وإغلاق الباب الخلفي.
▶Ⅳ.مبدأ العمل:
عند تشغيل مركبة التجريف المدمجة HOWO 6X6 سعة 12 مترًا مكعبًا، تُفعَّل مضخة التفريغ أولًا لتوليد ضغط سلبي. يسحب أنبوب الشفط مياه الصرف الصحي والرواسب من خط الأنابيب أو الحفرة إلى خزان الصرف الصحي. ويمنع فاصل بخار الماء دخول الماء إلى المضخة، مما يضمن استقرار النظام. عند امتلاء خزان الصرف الصحي أو الحاجة إلى تنظيفه، يُفتح صمام التصريف لتفريغ النفايات. خلال مرحلة التنظيف بالضغط العالي، يزود خزان المياه النظيفة مضخة الضغط العالي بالماء. بعد الضغط، يُرش تيار مائي عالي الضغط عبر خرطوم بكرة، مما يؤدي إلى إزالة الانسداد وتنظيف الأنبوب. يتحكم النظام الهيدروليكي للمركبة في التشغيل المنسق لمختلف المكونات، بينما يوفر هيكل الدفع الرباعي 6X6 دعمًا ثابتًا للطاقة، مما يضمن إتمام عمليات الشفط والتصريف والتنظيف المتكاملة بكفاءة في التضاريس المعقدة، مُكملاً بذلك عملية صيانة خط الأنابيب بالكامل.
