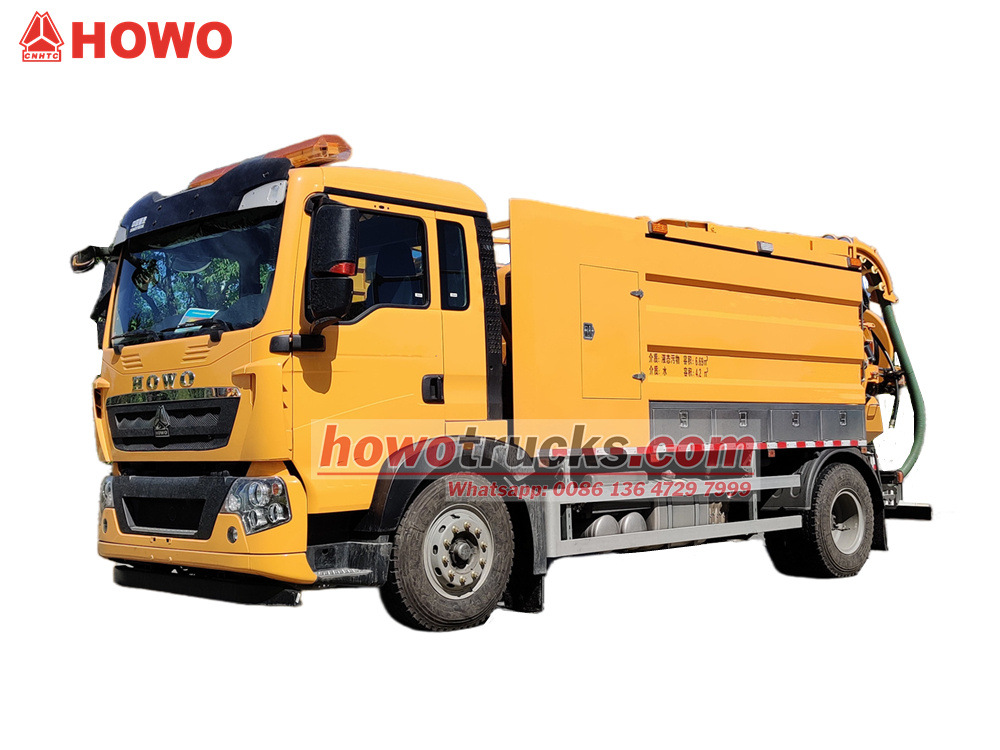

شاحنات تنظيف الأرضيات الصناعية الرطبة HOWO

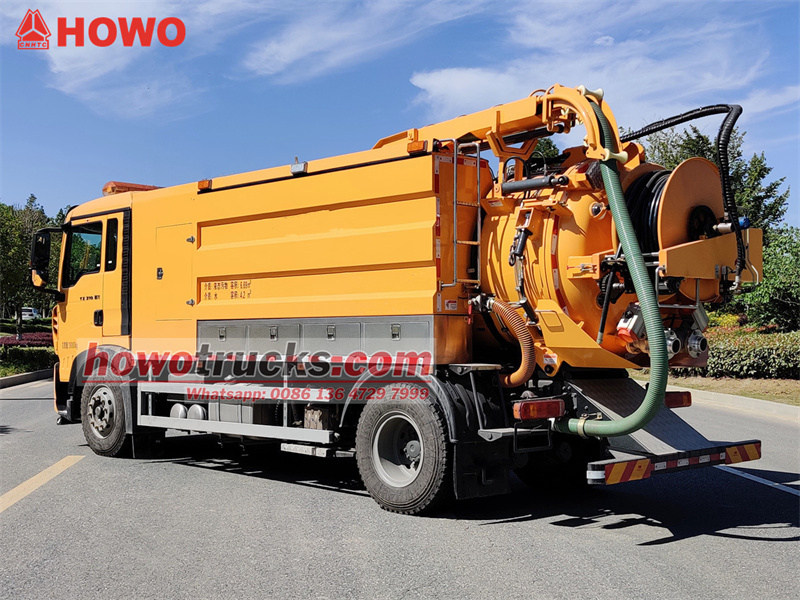

شاحنة التجريف المدمجة HOWO 4x2 سعة 11 مترًا مكعبًا مُعدّلة من هيكل HOWO TX 2280 شبه الكابينة. تتميز بقاعدة عجلات طولها 4500 مم، ومجهزة بمحرك Sinotruk MC07.31-60 وناقل حركة بست سرعات. تحتوي على خزان مياه صرف صحي سعة 6.7 متر مكعب وخزان مياه نظيفة سعة 4.2 متر مكعب مصنوعين من الفولاذ الكربوني بسماكة 5 مم. يوجد صندوقان للأدوات على جانبي الخزان، أحدهما مزود بصندوق تحكم، وبكرة باب خلفي، وصمام تصريف، وسلم، وأنبوب رؤية، وغيرها. كما أنها مزودة بمضخة تفريغ Jurop PVT400 ومضخة تنظيف عالية الضغط 3N2-SZ.
القدرة على العمل :
11cbmنوع الكابينة :
Howo TX 2280 one and half cabinنظام القيادة :
4x2,LHDقاعدة العجلات (مم) :
4500خاص بالمحرك :
310HP /Sinotruk MC07.31-60علبة التروس :
Sinotruk 6-speed,manualالمحور الأمامي (كجم) :
6500المحور الخلفي (كجم) :
11500ال شاحنات تنظيف الأرضيات الرطبة الصناعية من هاو هي مركبات عالية الكفاءة مصممة خصيصًا لصيانة خطوط الأنابيب البلدية. مزودة بمحرك سينوتروك MC07.31-60 قوي وناقل حركة بست سرعات، وتستخدم نظامًا مزدوجًا للتنظيف عالي الضغط والشفط الفراغي، يجمع بين وظائف الشفط والتسليك والتنظيف. يستخدم نظام التنظيف عالي الضغط مضخة 3N2-SZ لضغط الماء النظيف لشطف البقع والانسدادات في المجاري، بينما يعتمد نظام الشفط الفراغي على مضخة Jurop PVT400 لاستخراج الحمأة بسرعة من خلال ذراع الشفط.

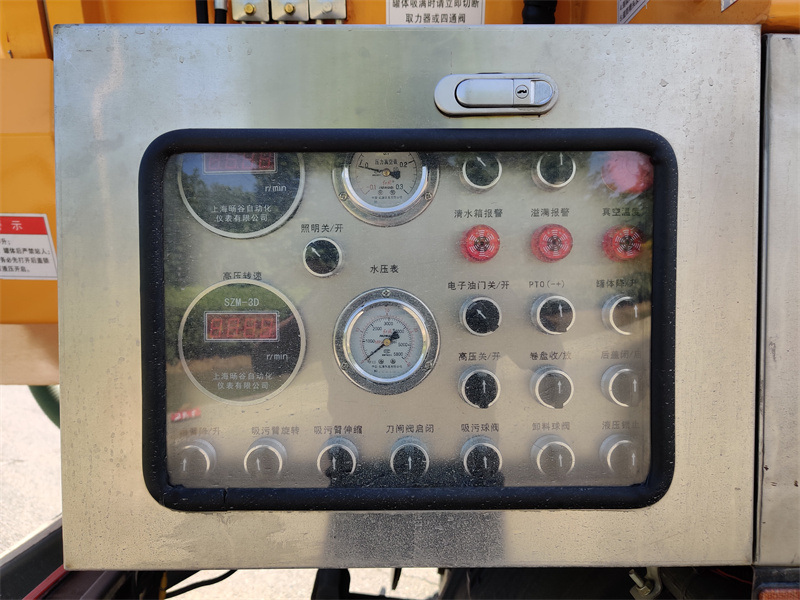

المركبة مزودة بصندوق تحكم ذكي مزود بأجهزة مراقبة متكاملة، تشمل إنذارات الفائض ودرجة حرارة الفراغ لخزانات المياه النظيفة ومياه الصرف الصحي، بالإضافة إلى مقابض تحكم إلكترونية في الخانق، ومأخذ الطاقة، والضغط العالي، والإضاءة. تتحكم هذه المقابض أيضًا في رفع الخزان، وفتح وإغلاق الغطاء الخلفي، وسحب البكرة، والتحكم في ذراع الشفط، مما يوفر تشغيلًا مريحًا.

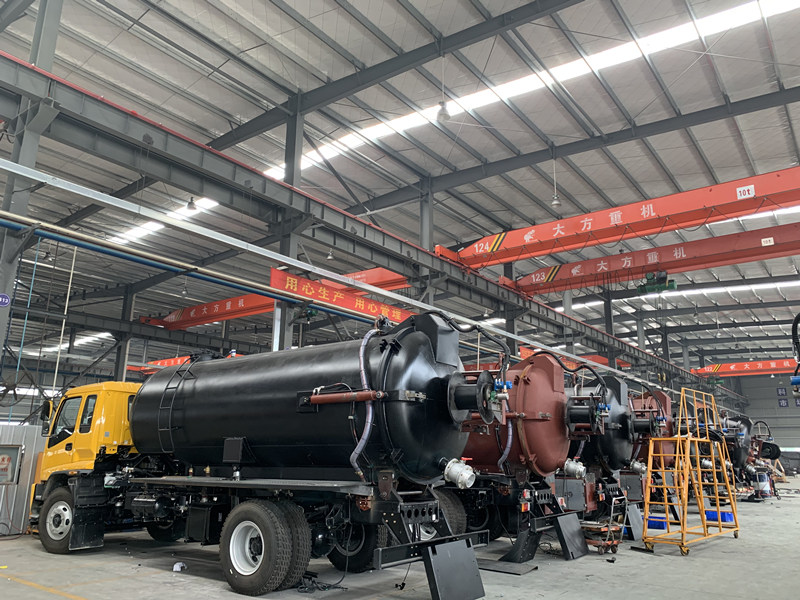

مصنعنا متخصص في تصنيع الشاحنات،
نضمن أن جميع المنتجات جديدة تمامًا وعالية الجودة.
»Ⅰ.تعريف المنتج ومقدمته:
الشركة المصنعة:مجموعة سي إس للشاحنات المحدودة
ميزات المنتج
1. التشغيل الفعال: يقلل الخزان الكبير الذي تبلغ سعته 11 مترًا مكعبًا من عمليات الري والصرف المتكررة، مما يزيد من وقت التشغيل الفردي.
2. التحكم الذكي: تتيح وحدة التحكم المتكاملة تشغيل أنظمة متعددة بلمسة واحدة، مما يبسط عملية التشغيل.
3. موثوق ومتين: يتحمل خزان الفولاذ الكربوني المعالج ضد التآكل ظروف التشغيل القاسية؛ كما أن مضخة التفريغ عالية الجودة / مضخة التنظيف عالية الضغط تتميز بمعدل فشل منخفض.
4. تصميم السلامة: تمنع أنظمة الإنذار المتعددة والأقفال الهيدروليكية الحوادث الناجمة عن سوء التشغيل.
» Ⅱ.مواصفات المنتج لجهاز شفط الهواء HOWO 11CBMشاحنة:
| هاو 11 متر مكعب شاحنة تنظيف المجاري المختلطة بالضغط العالي | |||
| عام | ماركة السيارة | شاحنات سي إس | |
| طراز المركبة | CS5180GXH | ||
| ماركة الهيكل | هوو | ||
| الأبعاد الكلية | 8980 * 2550 * 3250 مم | ||
| الوزن الإجمالي للمركبة / وزن المركبة فارغة | 18000 كجم / 12700 كيلوغرام | ||
| أحمال المحاور | 6500/11500 كجم | ||
| سيارة أجرة | سعة الكابينة | هاوو، تكساس 2280 صف ونصفمزود بمكيف هواء، منفذ USB، ونظام توجيه | |
| محرك | نوع الوقود | ديزل، 6 أسطوانات متوازية, محرك رباعي الأشواط، مزود بشاحن توربيني، ومبرد داخلياً، ومبرد بالماء | |
| ماركة | سينوتروك | ||
| نموذج | MC07.31-60 | ||
| قوة | 310 HP/ 225 كيلوواط | ||
| السرعة المقدرة | 2200 دورة في الدقيقة | ||
| أقصى عزم دوران | 1230 شمالاً·m | ||
| أقصى عزم دوران وسرعة | 1200-1800 دورة في الدقيقة | ||
| النزوح | 6.87 لتر | ||
| معيار الانبعاثات | يورو 6 | ||
| الهيكل | نوع محرك الأقراص | 4x2, غادر قيادة يدوية | |
| الانتقال | شاحنة سينوتروك بست سرعات يدوية | ||
| قاعدة العجلات | 4500 مم | ||
| عدد المحاور | 2 | ||
| مواصفات الإطارات | 10.00R20 18PR | ||
| رقم الإطار | 6 إطارات وإطار احتياطي واحد | ||
| أقصى سرعة | 89كم/ساعة | ||
| طلاء | طلاء معدني | ||
| البنية الفوقية | صهريج | سعة الخزان | 6700 لترات خزان مياه الصرف الصحي، وخزان مياه التنظيف بسعة 4200 لتر |
| مادة الخزان | 5فولاذ كربوني مم معالج بمادة مطهرة | ||
| زاوية رفع الخزان | ≥45 درجة | ||
| مضخة تفريغ | مكنسة مضخة | Jurop PVT400 | |
| تدفق | 2600 متر³/h,43300 لتر/دقيقة,1530 قدم مكعب/دقيقة | ||
| سرعة الدوران | 3400 دورة في الدقيقة | ||
| أقصى سرعة عند أقصى قوة شفط | 2900 دورة في الدقيقة | ||
| مكنسة | 27.8 الزئبق، 93% | ||
| فراغ مستمر | 45 درجة | ||
| أقصى ضغط | 2 بار، 29 رطل لكل بوصة مربعة | ||
| أقصى قدرة بدون حمل. | 100 حصان/ 74 kW | ||
| وزن | 240 كجم | ||
رافعة الشفط | مجهز | ||
| رأس شفط | طول 7 أمتار بقطر اسمي 100 مم | ||
| وقت الشفط | 250 ثانية | ||
| فوهات | مجموعة من الفوهات | ||
| مضخة تفريغ | كفاءة عالية، معدل شفط 93نسبة مئوية، شفط وتفريغ سريع، رفع الشفط 6 أمتار. | ||
| مضخة تنظيف عالية الضغط | يكتب | 3N2-SZ | |
| تدفق | 102-200 لتر/دقيقة | ||
| ضغط | 6-43 ميجا باسكال | ||
| أنبوب الضغط العالي | خط أنابيب مياه عالي الضغط بطول 30 مترًا وقطرφ19 | ||
| فوهة نفث الماء | عشر وحدات قياسية بنماذج مختلفة | ||
| يمكن فتح الباب الخلفي هيدروليكيًا لتفريغ المواد الصلبة بالكامل. | |||
| جميع الملحقات القياسية: فتحة تفتيش، طقم أدوات، دليل باللغة الإنجليزية..... | |||
| خياري | ** قد تكون مادة الخزان من الفولاذ المقاوم للصدأ. | ||
» Ⅲ.منتج مقدمة مفصلة

تكوين الهيكل الأساسي

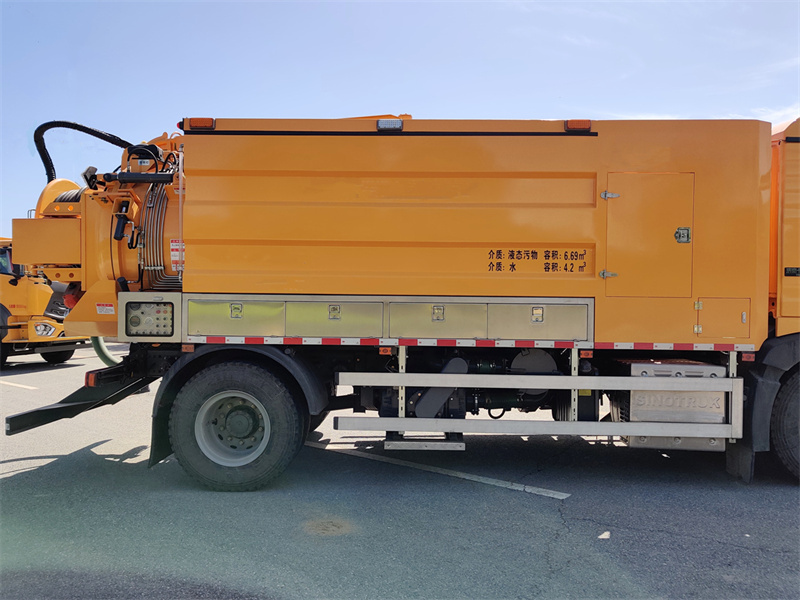

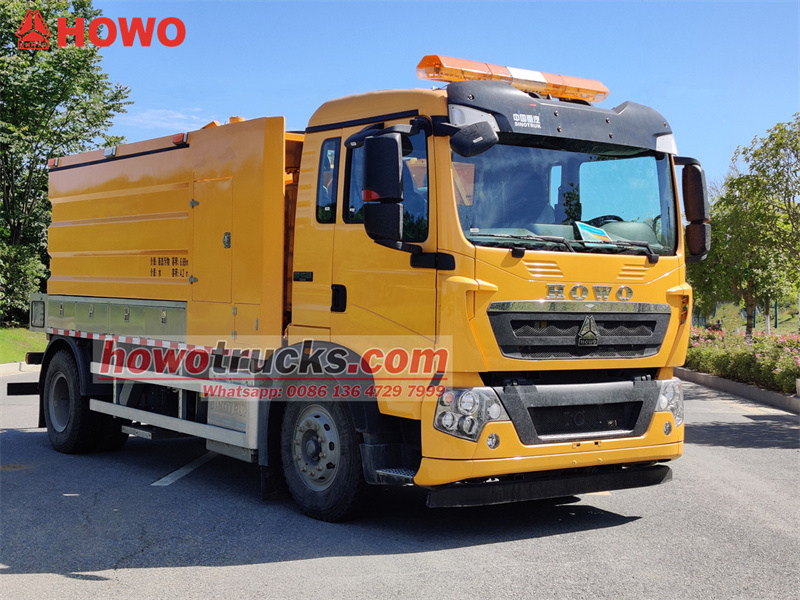

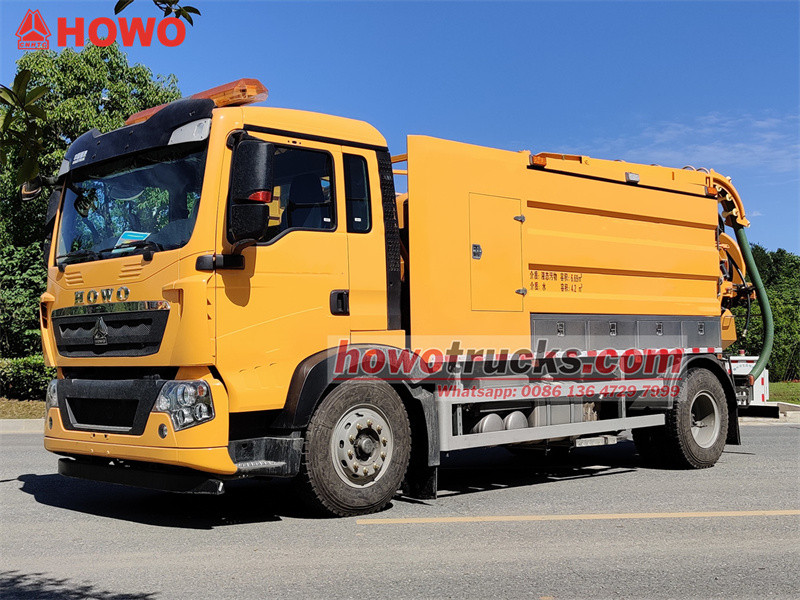

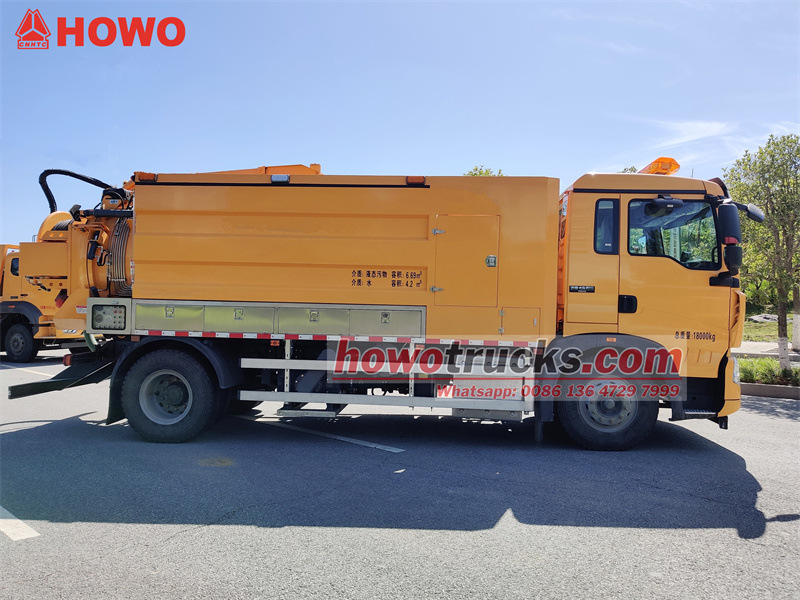

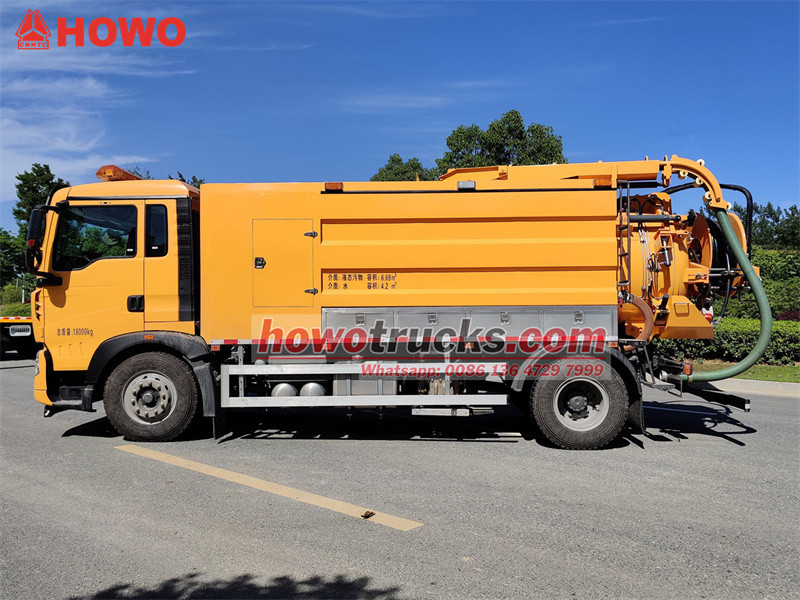

تم بناء مركبة HOWO 4x2 11cbm المركبة النفاثة المدمجة على هيكل HOWO TX 2280 ذي الصف الواحد والنصف، مما يوازن بين الراحة والقدرة على المناورة، مما يجعلها مناسبة للعمليات الحضرية والطرق المعقدة.
• قاعدة العجلات: 4500 مم، مما يحسن من ثبات المركبة ونصف قطر الدوران.
• مجموعة نقل الحركة: مجهزة بمحرك سينوتروك MC07.31-60، بقوة قصوى تبلغ 310 حصان وعزم دوران 1200 نيوتن متر، ما يلبي متطلبات التشغيل الفعال. وهي مزودة بناقل حركة بست سرعات لتغيير سلس للسرعات واقتصاد ممتاز في استهلاك الوقود.

المواصفات الأساسية للجزء العلوي من الجسم
1. تصميم الخزان
• خزان الصرف الصحي: 6.7 متر مكعب، خزان المياه العذبة: 4.2 متر مكعب، ليصبح إجمالي السعة 11 متر مكعب، مما يلبي احتياجات العمليات ذات السعة الكبيرة.
• المواد والحرفية: مصنوع من فولاذ كربوني بسمك 5 مم مع معالجة مضادة للتآكل، فهو يوفر مقاومة قوية للصدمات وعمر خدمة طويل.
• التحسين الهيكلي: يحتوي الخزان على لوحة داخلية لكسر الأمواج لتقليل تموج السائل وتعزيز سلامة القيادة.

2. نظام التنظيف بالضغط العالي
• مضخة الضغط العالي: تستخدم مضخة تنظيف عالية الضغط من طراز 3N2-SZ بنطاق ضغط من 6 إلى 43 ميجا باسكال ومعدل تدفق من 102 إلى 200 لتر/دقيقة، مما يسهل تنظيف الأنابيب المسدودة.
• تكوين الفوهة: تتيح الفوهات القابلة للتبديل ذات الزوايا المختلفة إمكانية استخدام أوضاع تنظيف متنوعة، بما في ذلك التنظيف المباشر والتنظيف الدوار.
• وصلة البكرة: يمكن سحب بكرة التنظيف عالية الضغط التي يبلغ طولها 30 متراً ونشرها لتسهيل التشغيل.

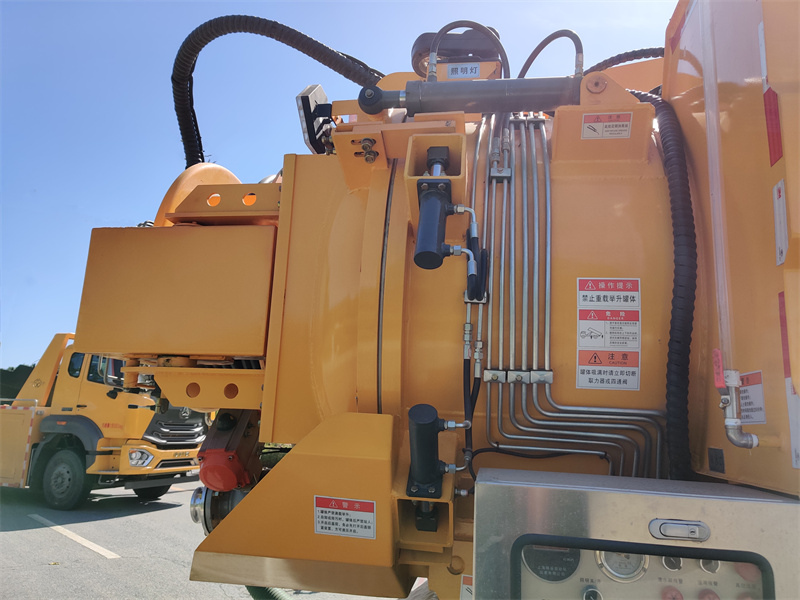

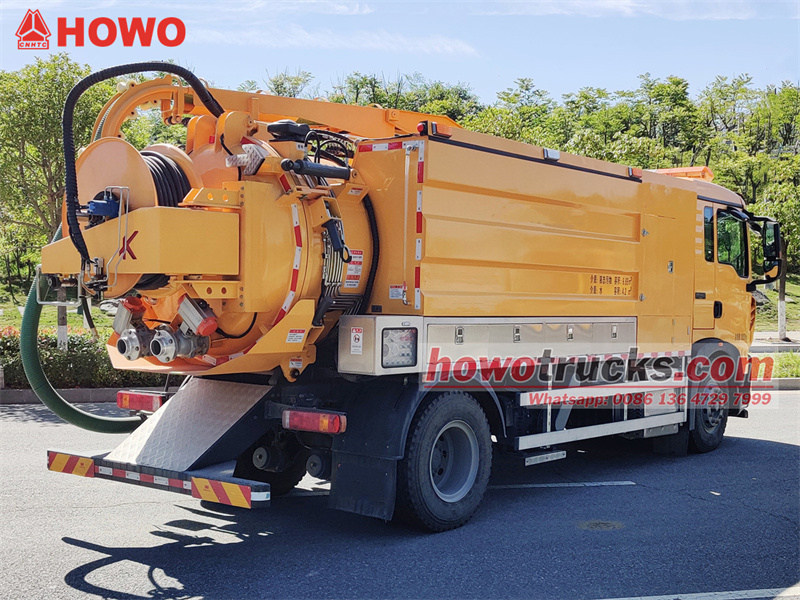

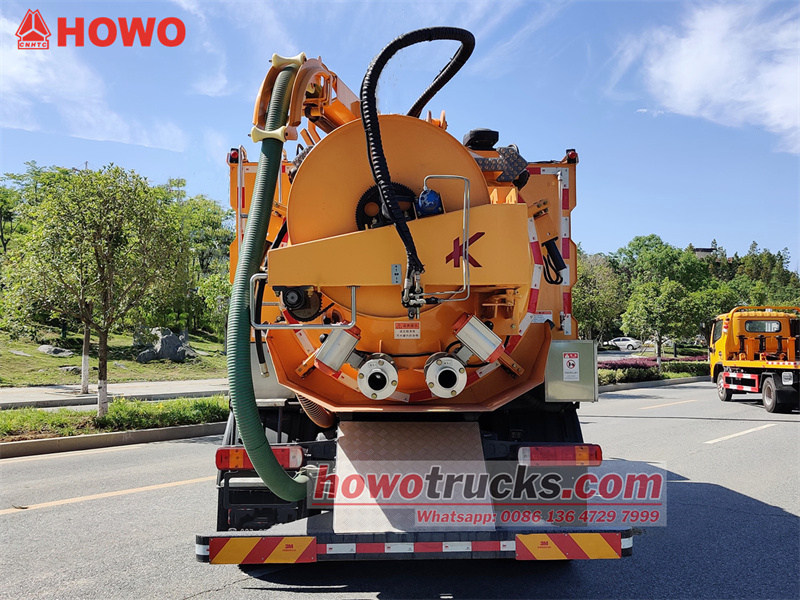

3. المكونات الوظيفية للباب الخلفي

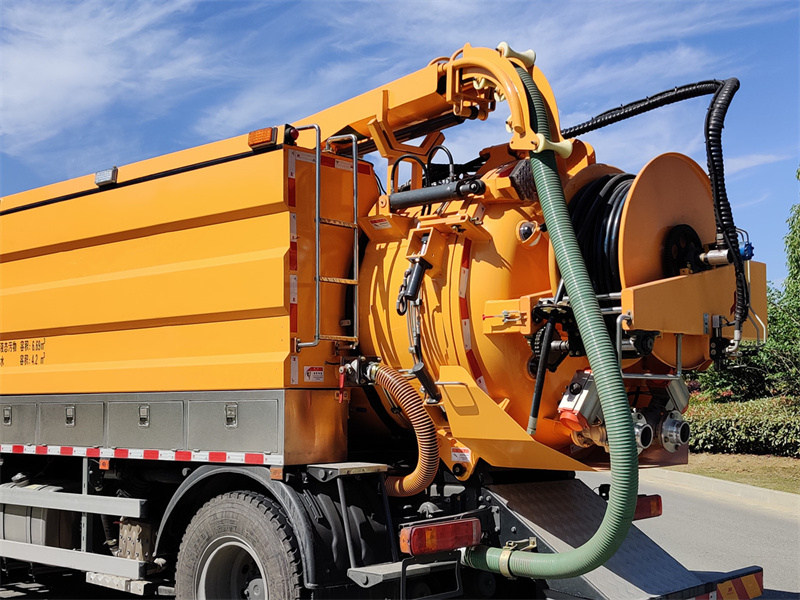

• بكرة الباب الخلفي: بفضل بكرة التنظيف عالية الضغط، يسمح الجهاز بالسحب والتمديد السريع، مما يسهل عمليات التنظيف.

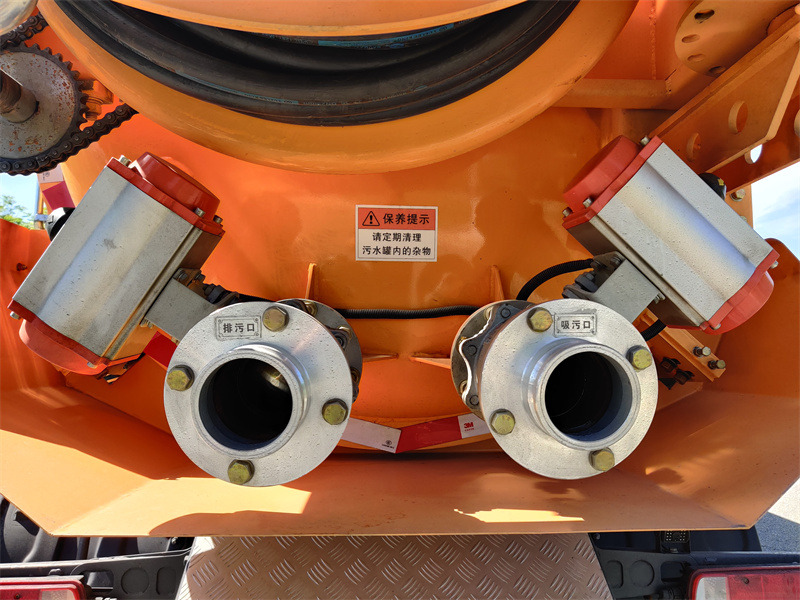

• صمام التصريف: يوفر تصريفًا سريعًا لمياه الصرف الصحي، ويدعم التفريغ بالجاذبية أو بالضغط. • السلم وأنبوب الرؤية: يسمح السلم الخلفي بسهولة الصيانة ويوفر أنبوب الرؤية عرضًا مرئيًا لمستوى السائل في الخزان.

أنظمة التشغيل الأساسية
1. نظام شفط الفراغ

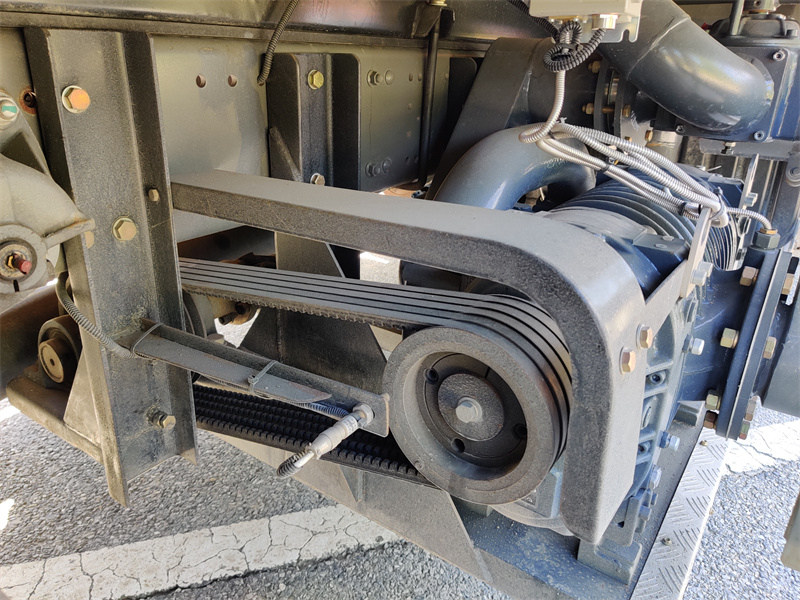

• مضخة تفريغ الهواء: بفضل تجهيزها بمضخة تفريغ إيطالية من طراز Jurop PVT400، فإنها توفر سرعات شفط سريعة ومستويات تفريغ عالية، مما يزيد من كفاءة الشفط بنسبة 30٪.
• ذراع الشفط: 360° يسمح التصميم الدوار بالرفع والتمديد والدوران، مما يتيح اختراقًا عميقًا في المساحات الضيقة مثل المجاري وخزانات الصرف الصحي.
• صمام البوابة السكين، وصمام الكرة الشفطية، وصمام الكرة التصريفية: توفر الصمامات الكروية المزودة بخاصية التشغيل/الإيقاف إحكامًا ممتازًا.

2. نظام التنظيف بالضغط العالي
• مضخة الضغط العالي: تستخدم مضخة تنظيف عالية الضغط من طراز 3N2-SZ بنطاق ضغط من 6 إلى 43 ميجا باسكال ومعدل تدفق من 102 إلى 200 لتر/دقيقة، مما يسهل تنظيف الأنابيب المسدودة.
• تكوين الفوهة: تتيح الفوهات القابلة للتبديل ذات الزوايا المختلفة إمكانية استخدام أوضاع تنظيف متنوعة، بما في ذلك التنظيف المباشر والتنظيف الدوار.
• وصلة البكرة: يمكن سحب بكرة التنظيف عالية الضغط التي يبلغ طولها 30 متراً ونشرها لتسهيل التشغيل.
-
منتجات - مستوى أول قابل للتخصيص بنسبة 100%!
1. يمكننا تصميمها وفقًا حسب متطلباتك.
2. يمكننا أن نقدم لكجودة عالية وسعر معقول
3. يمكننا أن نقدم لكخدمة ما بعد البيع موثوقة
4. لدينافريق تصميم محترف ذو مهارات عالية
5.توصيل سريع. نرحب بجميع الطلبات.
نحن في شركة CS TRUCKS نوفر أيضًا قطع غيار (أصلية، وقطع غيار مصنعة من قبل الشركات المصنعة الأصلية، وقطع غيار بديلة) لجميع أنواع الشاحنات والمقطورات
مع خصم وجودة عالية لضمان أن تكون شاحنات ومقطورات عملائنا في حالة عمل جيدة.
»رابعاً. مبدأ التشغيل
1. نظام الشفط الفراغي: تُولّد مضخة تفريغ Jurop PVT400 ضغطًا سلبيًا، يُسحب بعد ذلك إلى خزان من الفولاذ الكربوني سعته 6.7 متر مكعب عبر ذراع شفط. يُركّب صمام فيضان أعلى الخزان، يُصدر إنذارًا تلقائيًا عند حدوث فيضان ويُغلق منفذ الشفط لمنع التدفق العكسي. ذراع الشفط قابل للتعديل هيدروليكيًا للرفع والسحب والتدوير ليناسب أوضاع التشغيل المختلفة.
2. نظام التنظيف بالضغط العالي: أثناء التشغيل، يقوم مأخذ الطاقة في الهيكل بتشغيل مضخة تنظيف عالية الضغط من طراز 3N2-SZ، حيث يضغط الماء النظيف من خزان الماء النظيف ويدفعه عبر فوهات البكرة لتنظيف الجدران الداخلية للأنبوب. ويولد تدفق الماء عالي السرعة قوة صدم قوية، مما يزيل البقع المستعصية.
